Đai ốc thủy lực Schaeffler HYDNUT-E, ren hình thang

Đai ốc thủy lực Schaeffler HYDNUT-E, ren hình thang

Schaeffler
Availability:

Cho phép đặt hàng trước

Dùng lắp tháo vòng bi trên trục côn, trục ren và ống lót. Dải ren từ M50–M200 và Tr205–Tr1180. Lực ép tối đa 8050 kN, áp suất 700 bar. Có vòng O-ring chỉ thị hành trình và thông số khắc trên vòng ngoài, dễ nhận diện và kiểm soát an toàn.

Mô tả

Đai ốc thủy lực Schaeffler HYDNUT-E được thiết kế để lắp và tháo vòng bi có lỗ côn trên trục côn, trục ren, ống lót adapter hoặc ống lót tháo. Sản phẩm này tạo lực ép dọc trục lớn, đảm bảo việc ép vòng bi, khớp nối hoặc bánh răng lên trục diễn ra chính xác và an toàn.

HYDNUT-E phù hợp với cả vòng ren hệ mét (DIN M50–M200) và ren hình thang Tr205–Tr1180. Nhờ vậy, phạm vi ứng dụng trải dài từ vòng bi cỡ nhỏ đến vòng bi rất lớn trên các trục công nghiệp. Lực ép tối đa đạt 6296 kN, áp suất vận hành 700 bar, đáp ứng các yêu cầu trong ngành đóng tàu, đường sắt, truyền động công nghiệp và chế tạo máy nặng.

Loại Mã hàng Ren trục (d) D B b D1 d1 s H (cm²) Dầu (cm³) Áp suất (bar) Lực I (kN) Klg (kg)
50 7410050 M50×1,5 110 40 36 88 51 4 30,6 16 700 214 2,4
55 7410055 M55×2 118 40 36 92 56 4 31,2 16 700 219 2,8
60 7410060 M60×2 125 40 36 96 61 4 31,7 16 700 222 3,0
65 7410065 M65×2 132 40 36 103 66 4 35,5 18 700 249 3,3
70 7410070 M70×2 140 40 36 110 71 4 40,9 21 700 286 3,7
75 7410075 M75×2 145 40 36 116 76 4 44,9 23 700 314 3,9
80 7410080 M80×2 150 40 36 122 81 4 49,0 25 700 343 4,0
85 7410085 M85×2 155 40 36 126 86 4 49,3 25 700 345 4,2

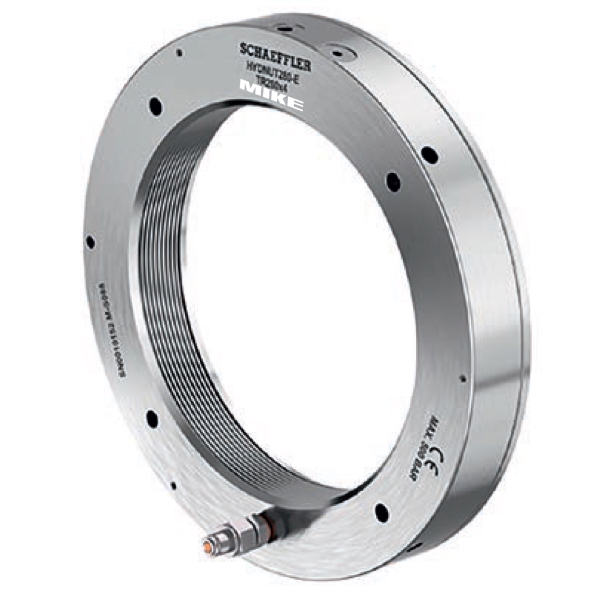

Đai ốc này có vạch O-ring màu đỏ để chỉ thị hành trình piston. Toàn bộ thông số về áp suất tối đa và kích thước ren đều được khắc trên vòng ngoài để dễ nhận diện.

Đai ốc thủy lực Schaeffler HYDNUT-E
ren hình thang Tr205–Tr1180

Ngoài ra, Schaeffler cung cấp thêm đồng hồ đo hành trình dạng điện tử (Art. No. 7499920) và cơ khí (Art. No. 7499910) để đo khe hở nổi khi lắp vòng bi, nâng cao độ tin cậy của quá trình bảo trì.

  • Dải đường kính ren: M50–M200 / Tr205–Tr1180
  • Lực ép dọc trục: 214 – 6296 kN
  • Áp suất vận hành tối đa: 700 bar
  • Có vòng O-ring chỉ thị hành trình piston
  • Khắc rõ thông số áp suất và ren trên vòng ngoài
  • Dùng với bơm thủy lực Schaeffler HYDNUT
  • Lắp và tháo vòng bi cỡ nhỏ đến rất lớn
  • Lắp khớp nối trục, bánh công tác, cánh quạt tàu thủy, bánh lái
  • Thích hợp trong công nghiệp nặng, đóng tàu, đường sắt

Ren hình thang (Tr): là loại ren có biên dạng hình thang, thường dùng trong các truyền động trượt (ví dụ vít me, ê-cu) vì chịu tải nặng tốt hơn ren hệ mét tiêu chuẩn.

Loại Mã hàng Ren trục (d) D B b D1 d1 s H (cm²) Dầu (cm³) Áp suất (bar) Lực I (kN) Klg (kg)
90 7410090 M90×2 165 40 36 133 91 4 50,1 25 700 351 4,4
95 7410095 M95×2 170 40 36 138 96 4 53,1 27 700 372 4,7
100 7410100 M100×2 175 40 36 143 101 4 56,1 29 700 393 5,0
110 7410110 M110×2 185 40 36 153 111 4 62,1 32 700 435 5,6
120 7410120 M120×2 200 40 36 168 121 4 70,9 37 700 496 6,3
130 7410130 M130×2 210 40 36 178 131 4 77,9 41 700 545 7,0
140 7410140 M140×2 220 40 36 188 141 4 84,9 45 700 594 7,7
150 7410150 M150×2 235 40 36 203 151 4 93,7 50 700 656 8,7
160 7410160 M160×2 245 40 36 213 161 4 101,0 54 700 707 9,5
170 7410170 M170×2 255 40 36 223 171 4 108,0 58 700 756 10,3
180 7410180 M180×2 265 40 36 233 181 4 115,0 62 700 805 11,0
190 7410190 M190×2 275 40 36 243 191 4 122,0 65 700 854 11,8
200 7410200 M200×2 285 40 36 253 201 4 129,0 69 700 903 12,5

Ký hiệu Tr theo chuẩn ISO: viết kèm đường kính danh nghĩa . Ví dụ: Tr205 nghĩa là ren hình thang đường kính danh nghĩa 205 mm. Tr1180 nghĩa là ren hình thang đường kính danh nghĩa 1180 mm.

Loại Mã hàng Ren trục
(d)		 D B b D1 d1 s H (cm²) Dầu
(cm³)		 Áp suất
(bar)		 Lực I (kN) Klg
(kg)
205 7410205 Tr205×4 300 40 36 270 210 4 145,0 77 700 1015 13,4
220 7410220 Tr220×4 315 42 38 285 225 5 160,0 90 700 1120 15,0
240 7410240 Tr240×4 340 42 38 310 245 5 180,0 105 700 1260 17,0
260 7410260 Tr260×4 360 42 38 330 265 5 200,0 118 700 1400 19,0
280 7410280 Tr280×4 380 42 38 350 285 5 220,0 132 700 1540 21,0
300 7410300 Tr300×4 400 42 38 370 305 5 240,0 145 700 1680 23,0
320 7410320 Tr320×4 420 42 38 390 325 5 260,0 160 700 1820 25,0
340 7410340 Tr340×4 440 42 38 410 345 5 280,0 172 700 1960 27,0
360 7410360 Tr360×4 460 45 40 430 365 6 300,0 190 700 2100 29,0
380 7410380 Tr380×4 480 45 40 450 385 6 320,0 205 700 2240 31,0
400 7410400 Tr400×4 500 45 40 470 405 6 340,0 220 700 2380 33,0
450 7410450 Tr450×4 560 50 44 530 455 6 380,0 260 700 2660 38,0
500 7410500 Tr500×4 620 50 44 590 505 6 420,0 290 700 2940 44,0
600 7410600 Tr600×4 740 60 52 710 605 8 500,0 380 700 3500 60,0
700 7410700 Tr700×4 860 65 56 830 705 8 600,0 460 700 4200 85,0
800 7410800 Tr800×4 980 70 60 950 805 8 700,0 550 700 4900 110,0
900 7410900 Tr900×4 1100 75 64 1070 905 8 800,0 640 700 5600 150,0
1000 7411000 Tr1000×4 1220 80 68 1190 1005 8 900,0 720 700 6300 180,0
1180 7411180 Tr1180×4 1400 90 76 1370 1185 10 1150,0 950 700 8050 250,0

? Như vậy, dải Tr205–Tr1180 trong tài liệu nghĩa là: Đai ốc thủy lực Schaeffler HYDNUT-E có thể chế tạo cho các ren hình thang đường kính từ 205 mm đến 1180 mm.
