Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar

Name: Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar
Brand: BETEX
SKU: HNS
Availability: PreOrder

Mã: HNS

Đầu cắt chưa bao gồm phụ kiện ống và bơm dầu áp suất 700 bar. Khi chọn bạn có thể mua cùng lúc hoặc sử dụng loại đang có, miễn sao đủ áp suất 10000 psi và đầu nối nhanh 3/8 inch. BETEX Hydraulic – Made in Taiwan.

Mô tả

Với thiết kế là một xilanh thủy lực một chiều với áp suất làm việc max là 700 bar, tải trọng và công năng cắt sẽ tương ứng với các model mà nhà sản xuất đã thiết kế sẵn. Xilanh thủy lực sẽ liên kết với một lưỡi cắt đặc biệt thông qua một khối khép kín, để đảm bảo an toàn và giản chi phí bảo trì.

Quá trình cắt đai ốc sẽ được thực hiện với 2 giai đoạn, cắt là thao tác chúng ta chấp nhận hy sinh, bỏ đi con tán, thường các con tán này cũng sẽ không tái sử dụng được vì nguyên nhân sau: Thường các con tán cần cắt này đã bị gỉ sét, cháy cạnh…. Lúc này sẽ không dùng cle, mỏ lết hay các công cụ khác để tháo thì chỉ còn cách là dùng phương pháp cắt bằng đầu cắt thủy lực.

Như vậy mỗi đầu cắt sẽ có một khoảng size tương ướng với các bulong nhất định, cụ thể các bạn có thể tham khảo thông qua bảng kỹ thuật bên dưới.

Bảng thông số kỹ thuật

Model	Tải trọng tấn	Size con tán	Size bulong	dung tích dầu cm³	Khối lượng kg
HNS 1924	10	19-24	M12 – M16	20	2.1
HNS 2432	15	24-32	M16 – M22	60	3.1
HNS 3241	20	32-41	M22 – M27	80	4.2
HNS 4150	35	41-50	M27 – M33	155	8
HNS 5060	50	50-60	M33 – M39	240	11.5

Như vậy lưỡi cắt sẽ tác động từ một phía, phía đối diện sẽ là điểm tỳ để lưới cắt sẽ cắt một cách bứt phá để cắt đứt một cạnh của con tán. Sau đó cho xilanh thu hồi về và quay cua hướng đối diện của vết cắt vừa rồi và cắt thêm 1 lần nữa là lúc này con tán sẽ gọi là đứt đối làm 2 mảnh, chưa không phải thành 2 con tán nhé các bạn.

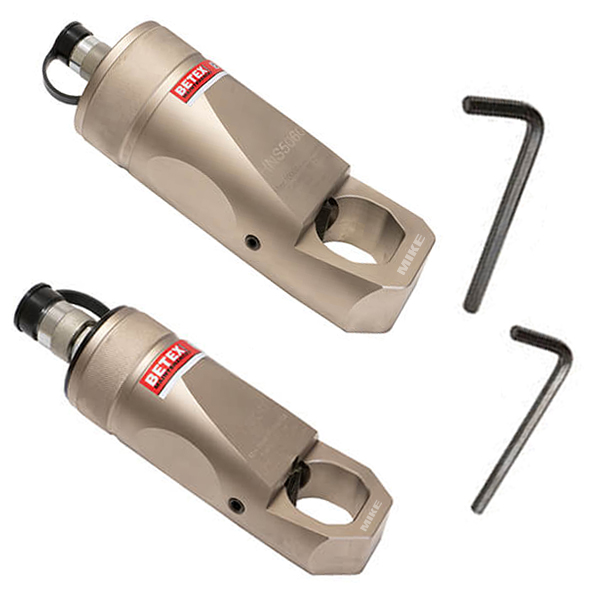

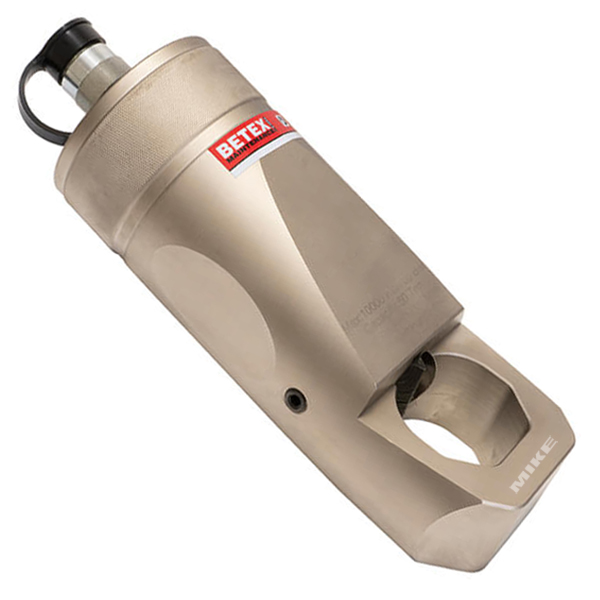

Cắt đai ốc thủy lực 19-60mm, áp suất max 700 bar

Đây mới chỉ là thiết bị tiêu thụ, vậy nên để thiết bị tiêu thụ này có thể hoạt động được và là chứ năng cắt, phá hủy những con tán cứng đầug hay không còn giá trị sử dụng nữa. Thì cần có một bộ nguồn thủy lực cấp cho nó, cụ thể các bạn có thể dùng bơm tay có mã hàng PB350 set của hãng Betex là đủ dung tích để cấp cho bộ đầu cắt này rồi.

Model	A_mm	B_mm	C_mm	D_mm	E_mm	F_mm
HNS 1924	60	167.2	10	25	40	68
HNS 2432	70	178	13	30	52	76
HNS 3241	80	226	15	36	65	93
HNS 4150	95	244	21	45	76	106
HNS 5060	106	269	24	55	92	125

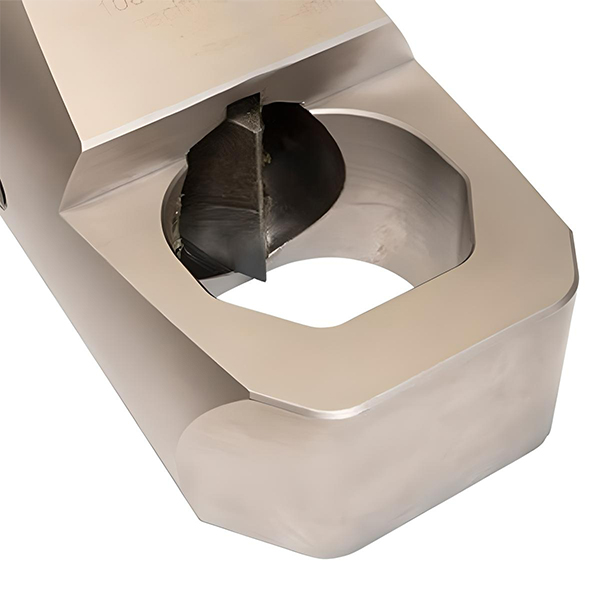

Phần lưỡi cắt được thiết kế gióng cái NÊM và đầu cắt sẽ vát để lưỡi cắt sẽ cắt từ từ vào một cách đễ dàng không bị chịu phản lực lớn từ đầu tán. Trên phần vỏ chứa lưỡi cắt cũng đã được trang bị một lỗ ren để cung cấp mỡ bò bôi trơn cho cơ cấu dịch chuyển tịnh tiến của đầu cắt này được mượt mà, lỗ sẽ luôn được bịt kín bởi một đầu lực giác âm, khi có nhu cầu cần cấp mỡ bò thì mở ra và thao tác, xong thì vặn lại để bảo vệ không bị xâm thực bởi tác nhân xấu.

Cắt đai ốc cắt bằng thủy lực HNS. Cắt đai ốc thủy lực Betex với thiết kế nhỏ gọn sử dụng được trong không gian hạn chế. Những khu vực yêu cầu cao như chống cháy nổ hoặc ngoài khơi nơi không có nguồn điện….Với thiết kế là một xilanh thủy lực một chiều với áp suất làm việc max là 700 bar, tải trọng và công năng cắt sẽ tương ứng với các model mà nhà sản xuất đã thiết kế sẵn. Xilanh thủy lực sẽ liên kết với một lưỡi cắt đặc biệt thông qua một khối khép kín, để đảm bảo an toàn và giản chi phí bảo trì. Hàng chính hãng BETEX Hà Lan.

Mã sp	Mua	Tải trọng	Đk đai ốc	Kích thước bulong	Dung tích hữu dụng
HNS1924	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	10 tấn	19 -24mm	M12-M16	20 cm3
HNS2432	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	15 tấn	24 -32mm	M16-M22	60 cm3
HNS3241	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	20 tấn	32 -41mm	M22-M27	80 cm3
HNS4150	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	35 tấn	41 -50mm	M27-M33	155 cm3
HNS5060	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	50 tấn	50 -60mm	M33-M39	240 cm3

Chờ nhập 4-8 tuần

Lựa chọn thêm nếu cần

Mã sp	Mua	Sản phẩm
AP1600	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	Bơm thủy lực AP1600S-Set, dẫn động bằng khí nén, áp 700 bar Tác động bằng chân, áp suất làm việc max 700 bar. Được thiết kế để sử dụng với các xylanh tác động đơn và chẳng hạn như loạt xylanh BETEX hoặc cảo thủy lực sử dụng bơm rời. Hàng chính hãng BETEX – Hà Lan.
CP210	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	Khớp nối nhanh CP210, cho chân đồng hồ thủy lực, kiểu ren 1/4 inch Khớp nối cho đồng hồ đo áp suất dầu thủy lực. Bao gồm 1 khớp ren ngoài 3/8 inch, NPT. 01 khớp nối 1/4″ NPT. Phùp với các loại pressure gauge. Hàng chính hãng BETEX Holland.
CP 332B	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	Khớp nối nhanh đầu đực CP332B, ren ngoài 3/8 NPT Khớp nối phụ kiện cho các thiết bị thủy lực. Kiểu ren: 3/8 inch. Áp suất làm việc: 700 bar. Hàng chính hàng BETEX Hà lan.
M0031B	Đầu cắt đai ốc bằng thủy lực HNS, áp suất max 700 bar quantity	Đồng hồ áp suất dầu thủy lực M0031B, dung sai: ± 1.6% Đồng hồ đo áp suất dầu thủy lực, vỏ inox Có 2 thang đo BAR hoặc PSI, tới 1000 bar. Đường kính ngoài: Ø63.5mm. Dung sai toàn tầm đo: ± 1.6% . Hàng chính hãng BETEX Holland.
