Cảo thủy lực HXP, sử dụng bơm rời, tự định tâm, 8 đến 50 tấn

Cảo thủy lực HXP là dòng sử dụng bơm lắp ghép rời, tăng tính tùy biến và cơ động cho người dùng. Rất phù hợp cho những người đã có bơm dầu áp 700 bar.

Với cảo thủy lực HXP bạn có thế gắn với bơm điện, khí nén hay bơm tay tùy hiện trạng đang có. Kích thước cổng ghép nối ống dầu là NPT 3/8″. Dung tích thùng chứa dầu hữu dụng từ 1 lít trở lên là đủ cho tất cả các model đơn lẻ, ngoại trừ HXP503.

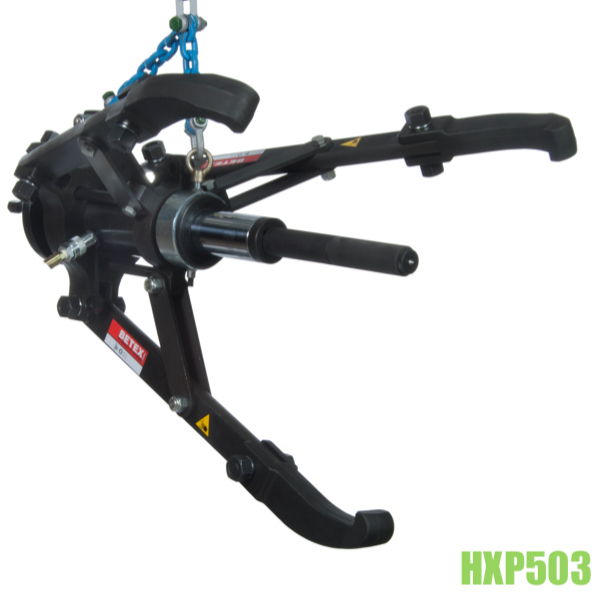

Dòng vam thủy lực này có 5 models, khác nhau tải trọng. Loại 50 tấn HXP503 có kết cấu khác với 4 cái còn lại theo hình trên. Việc sử dụng bơm đi theo tùy thuộc lựa chọn của người sử dụng. Toàn bộ càng của vam tháo rời hoàn toàn được, thông qua cơ cấu bulong, đai ốc có sẵn. Trên càng của cảo có 2 bước điều chỉnh tầm với ban đầu và độ mở. Trọng quá trình vận hành, ốc điều chỉnh càng chỉ cần nới lỏng.

Các chân cảo có thiết diện chữ T, chống vặn xoắn. Chúng được nối liên kết với nhau qua 1 chấu có 4 vị trí bắt ốc. Cũng tại đai liên kết này, bạn có thể hoán chuyển từ 1 vam 3 càng thành cảo 2 càng. Chỉ khi bạn dùng cả 3 càng thì tải trọng mới đạt maximum là 30 tấn.

Vam thủy lực tự định tâm HXP

Cách thức đóng gói đối với HXP83, HXP123 sử dụng vali chuyên dụng bằng nhựa cứng. Kiểu đúc theo khuôn, có quai xác và các chi tiết có khe cài chắc chắn bên trong. HXP203 và HXP303 đóng gói trong thùng sắt, sơn tĩnh điện, có khóa cài và quai sắt. Tùy theo model, số đầu nối dài ty cảo khác nhau.

Bảng giá tham khảo dưới đây và hình ảnh minh họa cũng như video sẽ chưa bao gồm bơm thủy lực. Các bạn có thể dùng bất cứ bơm nào có áp suất ngõ ra 700 bar hay 10000 psi.

Dưới đây là mô tả cho 1 model tiêu biểu HXP303 có tải trọng 30 tấn. Các model khác tương tự, ngoài trừ vam thủy lực 50 tấn HXP503.l

Cảo thủy lực 30 tấn HXP303

Cảo BETEX 30 tấn HXP303, 2/3 chấu không bao gồm bơm. Độ mở lớn nhất Ø620mm, sử dụng bơm ngoài. Vam 2 chấu hoặc 3 chấu hoán đổi linh hoạt. Sử dụng bơm rời bên ngoài. Phù hợp thao tác ở những không gian hẹp, cần đứng xa vị trí thao tác. Áp suất làm việc 700 bar.

• Model: HXP303
• Tải trọng: 30 tấn, hồi bằng lò xo.
• Độ với lớn nhất: 415 mm
• Độ mở lớn nhất: Ø620 mm
• Hành trình ty cảo: 111 mm
• Đườn kính thân xy lanh E: 80 mm
• Đường kính ty cảo F: 40 mm
• Khoảng dịch chuyển của xylanh G: 62 mm
• Độ dài mấu của chân cảo A: 20 mm
• Độ dày mấu chân B: 27 mm
• Độ rộng mấu chân C: 33 mm
• Trọng lượng cảo: 34 kg
• Nhà sản xuất: Betex – Holland
• Xuất xứ: Sản xuất tại Đài Loan.

Vam thủy lực 30 tấn tiêu chuẩn bao gồm

• 01 xylanh thủy lực 1 chiều, hồi bằng lò xo. Tải trọng 30 tấn
• 01 bộ càng, có 2 bước chỉnh tầm với.
• 01 đầu nối dài cho ty, thay đổi linh hoạt.
• 01 tài liệu hướng dẫn sử dụng.
• 01 thùng sắt chuyên dụng, sơn tĩnh điện.

[youtube id=”Je5dQ7Y-zAg”]

Khi bạn nhận được bộ HXP303, tất cả chúng đã được gắn với nhau và cố định trong thùng sắt. Bạn có thể xem video giới thiệu chi tiết về dụng cụ tuyệt vời này. Và tất nhiên chúng chưa thể dùng ngay được nếu bạn không có bơm dầu áp suất max 700 bar. Bơm nào cũng được cả, miễn nó cho áp suất ngõ ra đủ 10,000 psi và lượng dầu điền đầy 1.3 lần dung tích xylanh.

Ghi chú cho vam 30 tấn HXP303

HXP303 kết hợp sử dụng bơm thủy lực dẫn động bằng điện. Model cụ thể là EP13S. Ngoài bơm, bạn cần thêm một vài các phụ kiện dưới đây để có 1 bộ hoàn chỉnh.

• 01 bơm EP13S, nguồn điện 230V, 50Hz, có sẵn remote hữu tuyến 3m.
• 01 đồng hồ áp suất
• 01 cặp khớp nối nhanh cho ống thủy lực
• 01 ống dẫn dầu, chịu áp 700 bar. Dài tùy ứng dụng, tiêu chuẩn có thể chọn 3m.
• 01 chân đồng hồ (khớp nối)
• 01 Co chữ T, chia ngả dầu.

Nếu bạn muốn sử dụng bơm tay để tiết kiệm chi phí, có thể mua nguyên 1 bộ AHP703 hoặc HP80, cũng có thể là HC1500. Bạn cũng có thể nhặt từng chi tiết rời như bên trên để có chiều dài ống theo ý muốn. Ống tiêu chuẩn trong bộ bơm thường là 1.5m đến 1.8m.
