Máy cân chỉnh đồng tâm trục Easy-Laser XT770 – Thụy Điển

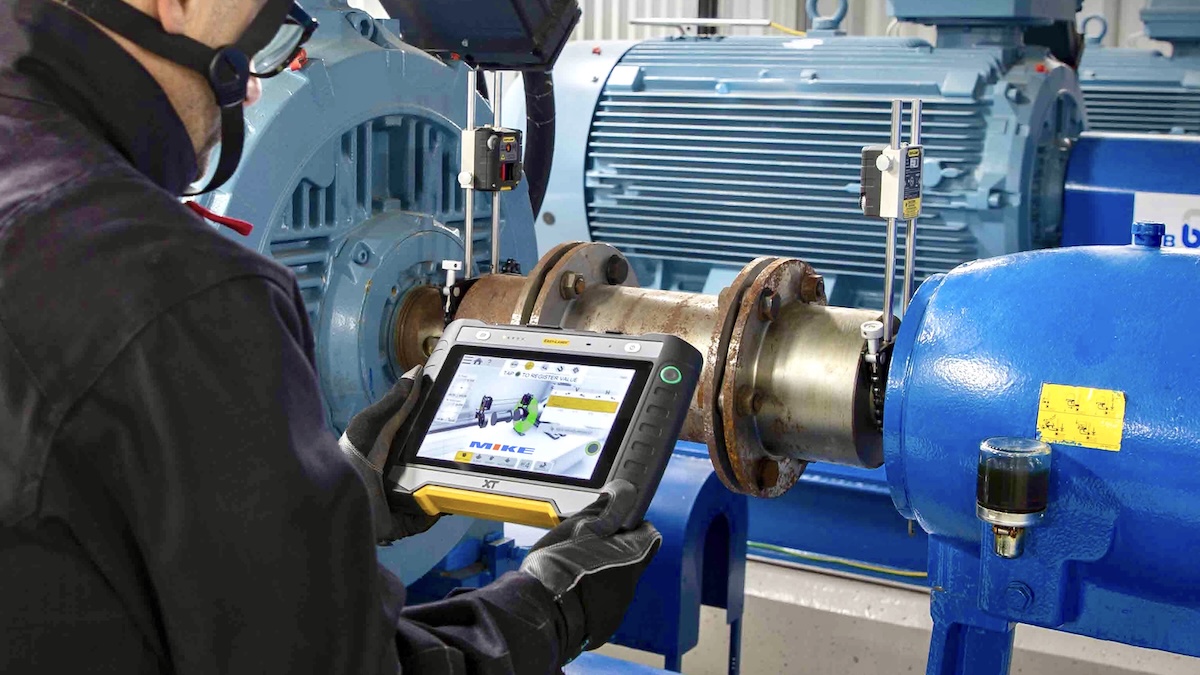

Easy-Laser XT770 mang đến giải pháp cân chỉnh đồng tâm trục sử dụng công nghệ laser. Máy thuộc thế hệ XT, vận hành dựa trên ứng dụng XT Alignment chạy trên nhiều thiết bị như tablet, điện thoại Android, iOS, hoặc màn hình chuyên dụng XT12, giúp người dùng dễ dàng chọn lựa thiết bị phù hợp mà không bị giới hạn bởi giấy phép phần mềm.

Hệ thống Easy-Laser XT770 dùng công nghệ laser điểm kết hợp với cảm biến PSD hai trục, hỗ trợ đo chính xác đồng thời theo cả phương ngang lẫn dọc, phù hợp với các máy lớn, khoảng cách đo lên tới 20 mét, và đặc biệt hiệu quả khi máy móc có độ rơ cao hoặc khoảng cách lớn.

Easy-Laser XT770 hỗ trợ đa dạng phương pháp đo đạc như Continuous Sweep (quét liên tục nhanh chóng), EasyTurn (xoay tùy ý ba vị trí bất kỳ), Multi Point (đa điểm phù hợp cho ứng dụng đặc biệt như turbine hay ổ trượt), phương pháp 9-12-3 (cổ điển với ba vị trí cố định), và Uncoupled Sweep (dành cho máy không nối khớp hoặc khó kiểm soát khi quay).

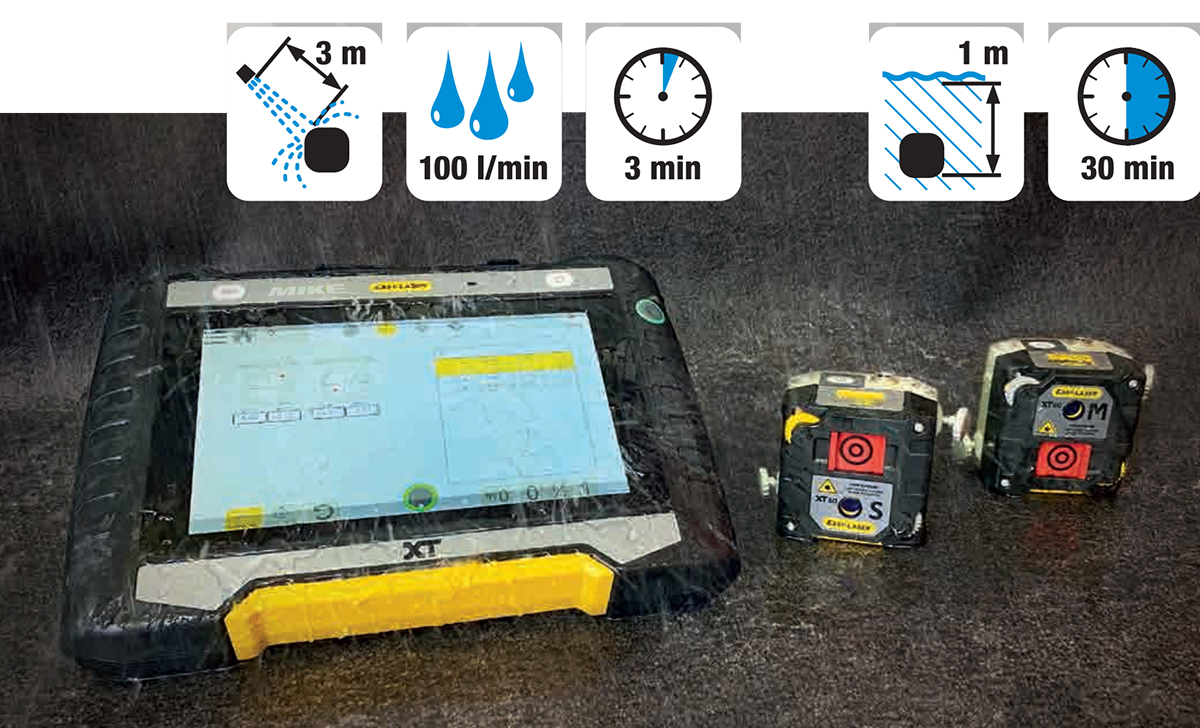

Thiết kế của Easy-Laser XT770 chắc chắn, đạt tiêu chuẩn chống nước và bụi IP66, IP67, chịu được các điều kiện làm việc khắc nghiệt, pin kéo dài tới 24 giờ liên tục cho các đầu đo và 16 giờ cho màn hình hiển thị, đảm bảo hiệu suất công việc không bị gián đoạn.

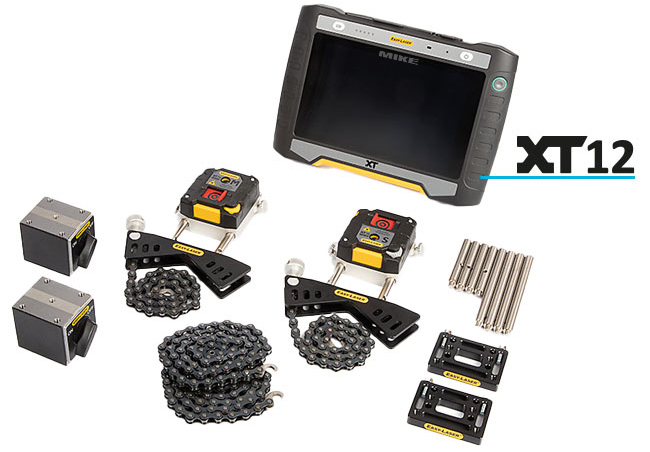

Bộ máy cân chỉnh đồng tâm trục Easy-Laser XT770
(phiên bản tiêu chuẩn) bao gồm các thành phần và phụ kiện sau đây:

Việc lưu trữ dữ liệu và xuất báo cáo linh hoạt với nhiều định dạng như PDF, Excel, lưu trữ nội bộ, hoặc qua USB. Báo cáo có thể kèm chữ ký điện tử, ảnh chụp trực quan, mã QR hay barcode để quản lý thiết bị và dữ liệu một cách khoa học.

• 1 đầu đo XT70-M
• 1 đầu đo XT70-S
• 2 dây xích tiêu chuẩn 480 mm
• 2 thanh nối dài 120 mm
• 4 thanh nối dài 60 mm
• 1 bộ gá đo đường kính lớn (v-bracket)
• 1 bộ gá đo từ tính
• 2 dây cáp sạc USB
• 1 bộ sạc (100–240 V AC)
• 1 thước dây 5 m
• 1 bộ dụng cụ hiệu chỉnh và căn chỉnh laser
• 1 khăn lau quang học (cleaning cloth)
• 1 tài liệu hướng dẫn nhanh (quick guide)
• 1 hộp đựng bảo vệ chắc chắn cho toàn bộ thiết bị.

Các tùy chọn như đầu phát laser XT20, XT22, XT24 hay XT9 là các bộ nâng cấp mở rộng phạm vi ứng dụng của XT770, được bán riêng, không nằm trong bộ tiêu chuẩn.

Như vậy, bộ tiêu chuẩn của XT770 cơ bản đã đầy đủ mọi phụ kiện cần thiết để thực hiện cân chỉnh đồng tâm trục thông thường một cách hiệu quả. Các đầu phát laser bổ sung chỉ cần thiết khi người dùng có nhu cầu đặc biệt hơn như đo hình học mở rộng (độ thẳng, độ phẳng hoặc đo lỗ tâm trục).

Các tính năng nổi bật của Easy-Laser XT770

• Sử dụng công nghệ laser điểm (dot-type laser), độ chính xác cao, phù hợp để đo khoảng cách lớn và các loại máy có kích thước đa dạng.
• Linh hoạt lựa chọn thiết bị hiển thị: màn hình chuyên dụng XT12 hoặc các thiết bị thông minh chạy iOS và Android thông qua ứng dụng XT Alignment miễn phí.
• Không yêu cầu giấy phép phần mềm, có thể chuyển đổi tự do giữa nhiều thiết bị hiển thị khác nhau mà không bị ràng buộc.
• Hỗ trợ đa dạng các phương pháp đo: Continuous Sweep (quét liên tục nhanh chóng), EasyTurn (đo ba vị trí tùy chọn dễ dàng), Multi Point (đa điểm tối ưu cho turbine, ổ trượt), phương pháp 9–12–3 (đo ba vị trí cố định), Uncoupled Sweep (đo máy chưa ghép nối hoặc khó xoay).
• Có chức năng bù trừ giãn nở nhiệt (Thermal Growth) tự động.
• Tính năng hiệu chỉnh trực tiếp 360° (360° Live Adjustment), cho phép điều chỉnh theo thời gian thực theo cả phương ngang và dọc.
• Giao diện ứng dụng dễ sử dụng, nhất quán trên tất cả thiết bị thuộc dòng XT, giảm thiểu đáng kể chi phí và thời gian đào tạo.
• Khả năng làm việc độc lập hoàn toàn, không bị ràng buộc bởi giấy phép hoặc phần cứng đặc thù.
• Thiết kế chắc chắn với tiêu chuẩn bảo vệ IP66 và IP67, chống bụi, nước, chống va đập, phù hợp sử dụng trong môi trường công nghiệp khắc nghiệt.
• Thời lượng pin dài, lên đến 24 giờ cho đầu đo và 16 giờ cho thiết bị hiển thị.
• Lưu trữ linh hoạt báo cáo dưới nhiều dạng như PDF và Excel, hỗ trợ thêm hình ảnh trực quan, chữ ký điện tử, và sử dụng mã QR/barcode để quản lý dữ liệu.
• Hỗ trợ tính toán và bù trừ giãn nở nhiệt độ, theo dõi và đo lường sự giãn nở hoặc co ngót của máy móc theo thời gian (EasyTrend).
• Hỗ trợ các phép đo hình học khác như đo độ thẳng, độ phẳng, đo lệch tâm (bore alignment), và kiểm tra mặt bích theo các tiêu chuẩn quốc tế (ISO, ANSI).
• Kết nối đám mây Easy-Laser PLUS giúp quản lý, phối hợp công việc, và tăng bảo mật dữ liệu.

Các đặc điểm này giúp Easy-Laser XT770 trở thành giải pháp cân chỉnh trục và đo lường hình học toàn diện, tiện lợi, phù hợp nhiều tình huống thực tế trong bảo trì và lắp đặt máy móc công nghiệp.

Easy-Laser XT770 được giới thiệu với các tùy chọn sau

Ngoài cân chỉnh trục cơ bản, máy còn hỗ trợ đo lường hình học như kiểm tra độ thẳng, độ phẳng bệ máy, đo độ lệch tâm lỗ trục (Bore Alignment), đo chuyển vị động, hoặc kiểm tra biến dạng nhiệt, giúp người dùng kiểm soát nhiều khía cạnh kỹ thuật trong cùng một hệ thống.

Phiên bản tiêu chuẩn (Part No. 12-1096)

Bao gồm:

• 1 đầu đo XT70-M
• 1 đầu đo XT70-S (Kèm các phụ kiện tiêu chuẩn như bộ gá, thanh nối, dây xích nối dài, bộ sạc, dây USB, v.v.)
• Tùy chọn kèm đầu phát laser XT20 (Part No. 12-1128)
  • Bao gồm toàn bộ thành phần phiên bản tiêu chuẩn.
  • Bổ sung thêm đầu phát laser XT20, chân đế từ tính với đầu xoay, multi-bracket và thanh nối bổ sung.
• Tùy chọn kèm đầu phát laser XT22 (Part No. 12-1334)
  • Tương tự như tùy chọn XT20, nhưng thay thế đầu phát bằng loại XT22 với khả năng xoay chùm laser theo chiều đứng, độ chính xác cao hơn và cơ cấu xoay tinh vi hơn.
• Bộ Bore Bracket Kit với XT24 (Part No. 12-1381)
  • Sử dụng để đo thẳng lỗ tâm trục.
  • Bao gồm bộ gá trượt (Slide brackets Small/Medium/Large), đầu phát laser XT24, và các phụ kiện đo đường tâm lỗ.
• Bộ Bore Upgrade Kit với XT9 (Part No. 12-1355)
  • Là bộ nâng cấp bổ sung detector XT9 và phụ kiện để thực hiện các phép đo lỗ với đường kính nhỏ hơn.
• Tùy chọn màn hình hiển thị XT12
  • Part No. 12-1292 (kèm camera nhiệt IR)
  • Part No. 12-1291 (phiên bản tiêu chuẩn không có camera nhiệt IR)

Như vậy, tài liệu đưa ra tổng cộng 6 tùy chọn chính cho máy cân chỉnh đồng tâm trục Easy-Laser XT770 (phiên bản tiêu chuẩn và 5 tùy chọn mở rộng/nâng cấp cụ thể). Người dùng có thể tùy biến hệ thống XT770 theo nhu cầu thực tế của công việc cân chỉnh.

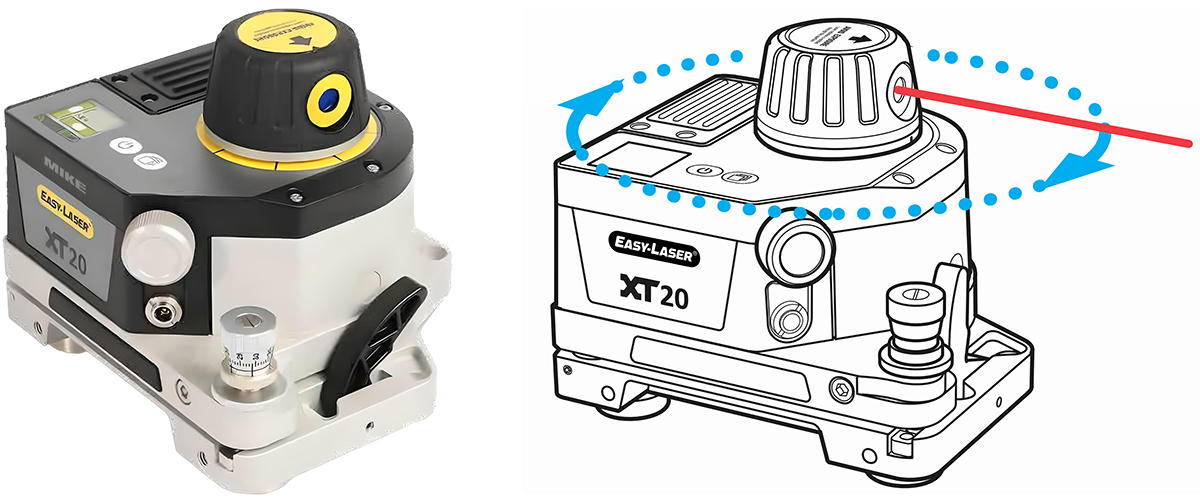

Mở rộng với đầu phát laser XT20 mang lại lợi ích gì?

Lợi ích nổi bật nhất của việc sử dụng đầu phát laser XT20 kết hợp với máy cân chỉnh đồng tâm trục Easy-Laser XT770 là mở rộng đáng kể phạm vi ứng dụng và tăng cường độ chính xác khi thực hiện các phép đo hình học như đo độ thẳng (straightness), độ phẳng (flatness), và kiểm tra độ xoắn của nền móng máy (twist measurement).

Cụ thể, việc kết hợp XT20 giúp người dùng đạt được các lợi ích sau đây:

• Mở rộng phạm vi đo: XT20 cho phép người dùng đo được các khoảng cách lớn hơn (phạm vi lên tới bán kính 20 mét) với chùm laser điểm có độ chính xác cao hơn các hệ thống laser dạng đường (line laser). Điều này đặc biệt quan trọng khi kiểm tra các máy móc lớn hoặc bệ máy dài mà các loại laser thông thường khó đáp ứng.
• Tính đa dụng cao hơn: XT20 kết hợp với ứng dụng “Values” của Easy-Laser XT770 để thực hiện nhiều phép đo hình học linh hoạt hơn. Điều này bao gồm kiểm tra vị trí tương đối chính xác giữa các bộ phận máy, đo chuyển vị động khi chịu tải, và các tình huống đòi hỏi ghi lại nhiều điểm đo liên tục một cách nhanh chóng và hiệu quả.
• Cải thiện độ tin cậy của kết quả đo: XT20 được trang bị các mức nghiêng điện tử (electronic levels) với khả năng hiệu chỉnh chính xác theo cả hai trục ngang và dọc. Kết hợp với chức năng hiệu chuẩn nhanh (calibration check), XT20 cho phép người dùng kiểm tra nhanh và đảm bảo thiết bị luôn đo chính xác trong quá trình sử dụng.
• Dễ dàng vận hành và căn chỉnh: Nhờ khả năng xoay và điều chỉnh laser thuận tiện, việc thiết lập XT20 đơn giản và nhanh chóng hơn so với các thiết bị đo thông thường. Người dùng có thể dễ dàng thiết lập điểm chuẩn (reference point) bằng cách hiệu chỉnh chùm laser về trung tâm các điểm mục tiêu, giảm thiểu thời gian căn chỉnh trước khi tiến hành đo.
• Khả năng làm việc với các ứng dụng đặc biệt: Đối với các ứng dụng đòi hỏi độ chính xác cao như kiểm tra độ thẳng của lỗ tâm trục (bore alignment), XT20 hỗ trợ đo chính xác trong khoảng cách dài, giảm đáng kể sai số do yếu tố môi trường và thao tác thủ công.

Việc bổ sung đầu laser XT20 giúp máy cân chỉnh đồng trục Easy-Laser. XT770 đảm nhiệm các nhiệm vụ đo lường kỹ thuật cao, mở rộng đáng kể khả năng và tính linh hoạt của hệ thống cân chỉnh. Điều này mang đến cho người dùng nhiều lợi ích thực tế hơn, đặc biệt trong những công việc đòi hỏi độ chính xác cao, hoặc trên các thiết bị và cấu trúc máy móc lớn, phức tạp​.

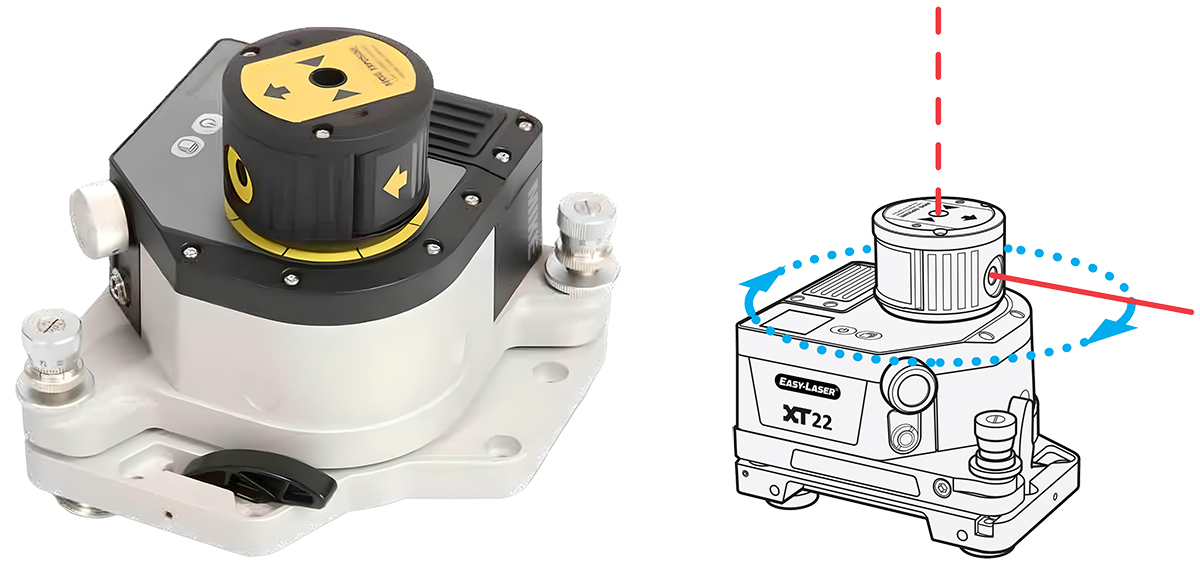

Đầu phát laser XT22 có gì khác biệt?

Việc sử dụng đầu phát laser XT22 mang đến các lợi ích và công dụng tương tự XT20 nhưng mở rộng thêm một số ưu điểm vượt trội, cụ thể như sau:

• Phạm vi đo lớn hơn: XT22 sử dụng công nghệ laser diode kết hợp sợi quang, cho phép phạm vi làm việc lên tới bán kính 40 mét, xa hơn gấp đôi so với XT20. Điều này đặc biệt thích hợp với các ứng dụng cần đo khoảng cách dài như trục tua-bin, các máy móc công nghiệp lớn hay các nền móng có kích thước lớn.
• Khả năng điều chỉnh hướng laser linh hoạt hơn: Đầu phát laser XT22 được trang bị thêm khả năng xoay chùm laser theo cả chiều ngang và chiều dọc với tỷ lệ bánh răng tinh chỉnh (fine turning) là 1:1320, rất chi tiết và chính xác. Tính năng này giúp việc cân chỉnh laser chính xác và nhanh chóng hơn, đặc biệt khi đo các bề mặt đứng hoặc trong không gian hẹp.
• Chính xác cao hơn trong đo đạc hình học: Với đầu laser kép và các cảm biến PSD kép, XT22 có thể đo được cả những máy móc có độ lệch tâm rất lớn, hoặc khi các chùm laser ban đầu nằm ngoài phạm vi đo của đầu dò. Đặc điểm này lý tưởng khi lắp đặt lần đầu các máy móc còn sai lệch lớn, giúp giảm bớt thời gian lắp đặt và cân chỉnh.
• Tính linh hoạt và đa năng trong ứng dụng: XT22 được thiết kế để đáp ứng nhiều chương trình đo lường khác nhau của hệ thống Easy-Laser XT770 như đo độ phẳng, độ thẳng, độ xoắn, và cả các ứng dụng đo hình học đặc biệt đòi hỏi độ chính xác cao. Nó phù hợp cho cả môi trường công nghiệp và điều kiện ngoài trời với khả năng hoạt động ổn định.
• Tăng cường độ ổn định khi đo lường: Với cảm biến nghiêng điện tử (electronic precision levels) tích hợp cả chiều ngang và chiều dọc, XT22 cải thiện đáng kể độ ổn định, giảm thiểu sai số do môi trường làm việc có rung động hoặc thay đổi nhiệt độ.

XT22 cung cấp lợi ích thực tế về khả năng đo xa, chính xác cao và tính linh hoạt trong nhiều ứng dụng công nghiệp đặc biệt, giúp cải thiện chất lượng kết quả cân chỉnh và tiết kiệm đáng kể thời gian thực hiện các phép đo phức tạp.

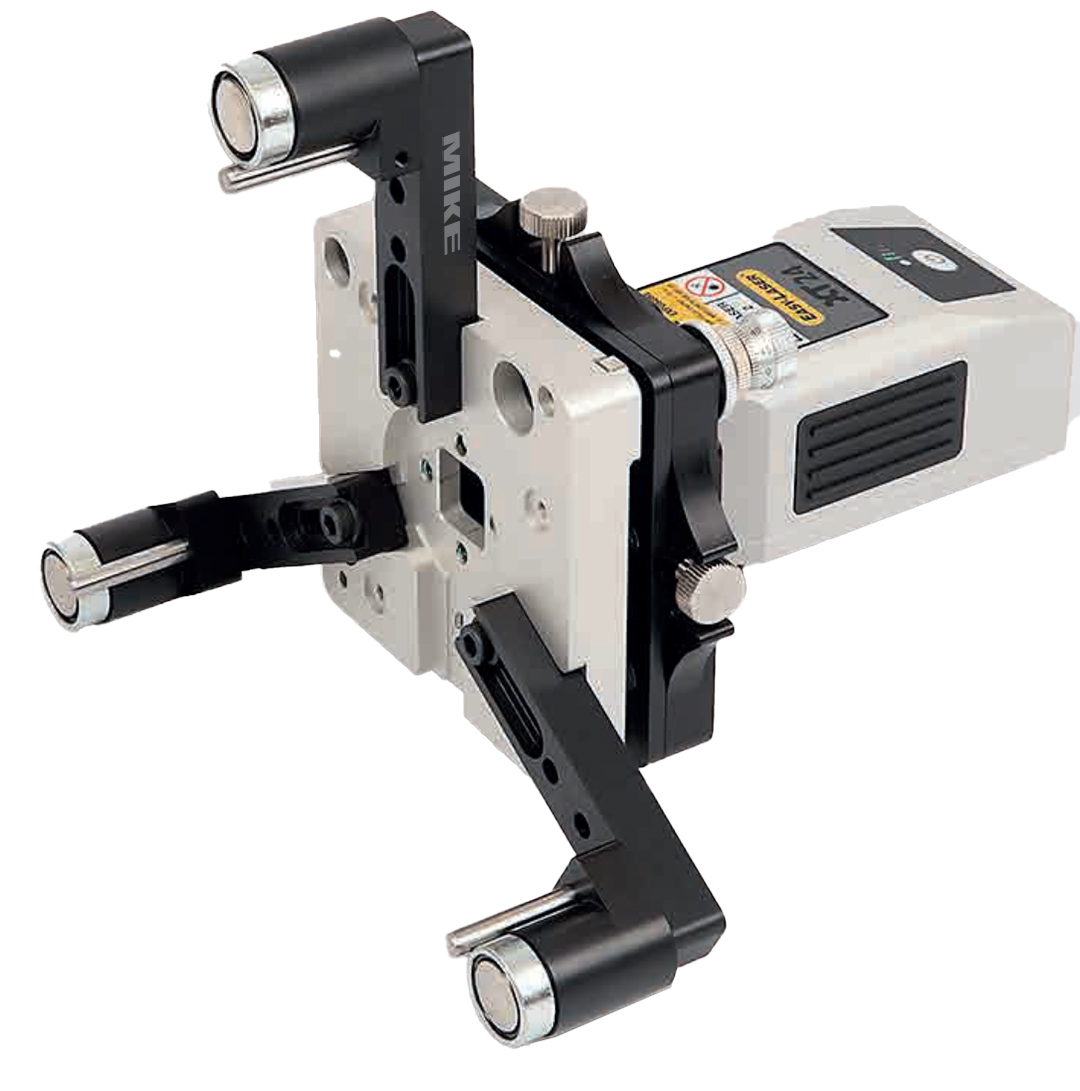

Bộ Bore Bracket Kit với XT24 – bore alignment

XT24 giúp mở rộng phạm vi đo lường hình học của máy XT770, phục vụ hiệu quả cho việc kiểm tra độ thẳng tâm lỗ (bore alignment), đặc biệt phù hợp khi cân chỉnh các trục dài, ổ trượt và lỗ trục. Thiết bị này sử dụng công nghệ laser diode kết hợp sợi quang, phạm vi làm việc tới 40 mét với độ chính xác cao.

XT24 còn có khả năng điều chỉnh linh hoạt cả về góc và độ lệch nhờ hệ thống gá đỡ (offset hub), dễ dàng phù hợp với nhiều kích thước và loại hình máy móc khác nhau. Ưu điểm lớn của XT24 là khả năng thực hiện các phép đo tại nhiều điểm trên mỗi vị trí (Multipoint), qua đó tăng độ chính xác và tin cậy của kết quả đo.

Bộ Bore Upgrade Kit với XT9

Khi bổ sung XT24 vào hệ thống cân chỉnh XT770, người dùng có thể đo và cân chỉnh độ thẳng tâm các lỗ (bore alignment) với độ chính xác cao. XT24 đặc biệt hữu ích khi thực hiện đo các đường tâm lỗ dài, lỗ lớn hoặc khó tiếp cận bằng cách sử dụng bộ gá linh hoạt (offset hub) có thể điều chỉnh dễ dàng. Điều này giúp tiết kiệm thời gian thiết lập và tăng độ chính xác cho kết quả đo, nhờ khả năng đo nhiều điểm (Multipoint) tại mỗi vị trí đo.

Còn với XT9, đây là một đầu đo có kích thước nhỏ gọn hơn, giúp người dùng mở rộng khả năng đo các lỗ có kích thước nhỏ hoặc các vị trí chật hẹp mà đầu đo thông thường khó tiếp cận. Sử dụng XT9, người dùng dễ dàng kiểm tra độ thẳng của các đường tâm lỗ chính xác, giúp đáp ứng linh hoạt nhiều tình huống đo lường trong bảo trì và lắp đặt máy móc.

Màn hình hiển thị XT12 cho máy cân chỉnh đồng trụ

Màn hình XT12 là trung tâm vận hành của hệ thống XT770, giúp người dùng thực hiện các phép đo nhanh, chính xác với sự tiện lợi cao nhất.

• Màn hình cảm ứng 8 inch rõ nét, thao tác mượt, dễ nhìn ngay cả ngoài trời.
• Thời lượng pin liên tục tới 16 giờ.
• Thiết kế cứng cáp, chống bụi và nước (IP66, IP67), phù hợp môi trường công nghiệp.
• Tích hợp camera thường hoặc tùy chọn camera nhiệt (IR) để ghi nhận trực quan tình trạng máy móc.
• Giao diện trực quan, đơn giản, giảm đáng kể thời gian học cách sử dụng.
• Báo cáo đo lường được xuất linh hoạt dưới nhiều định dạng như PDF, Excel; hỗ trợ chữ ký điện tử, mã QR và hình ảnh trực quan.

Nhờ những đặc điểm này, XT12 trở thành lựa chọn hiệu quả trong công tác cân chỉnh, đo lường, giúp tối ưu hóa quản lý dữ liệu và kiểm soát chất lượng bảo trì máy móc.

Tùy chọn của bộ cân chỉnh Easy-Laser XT770 GEO
kèm theo mã đặt hàng tương ứng theo tài liệu từ hãng Easy-Laser:

XT770 GEO với đầu phát laser XT20 (Part No. 12-1128):

• Dùng đầu phát laser XT20 loại điểm.
• Phạm vi đo lên tới bán kính 20 mét.
• Thích hợp đo độ thẳng, độ phẳng bệ máy hoặc các kết cấu vừa và nhỏ.
• Có chức năng cân bằng điện tử để thiết lập hướng ngang chính xác.

XT770 GEO với đầu phát laser XT22 (Part No. 12-1334):

• Dùng đầu phát laser XT22 loại cao cấp, tinh chỉnh góc nghiêng theo cả hai trục ngang và đứng với độ chính xác cao.
• Phạm vi đo lớn hơn XT20, bán kính lên tới 40 mét.
• Thích hợp với các phép đo yêu cầu độ chính xác cao hoặc các công trình lớn, phức tạp, đòi hỏi cân chỉnh tinh vi và ổn định trong thời gian dài.

Bộ XT770 GEO có hai tùy chọn đầu phát laser riêng biệt là XT20 (12-1128) hoặc XT22 (12-1334). Người dùng sẽ chọn một trong hai tùy chọn này, không phải nhận cả hai đầu laser cùng lúc.
