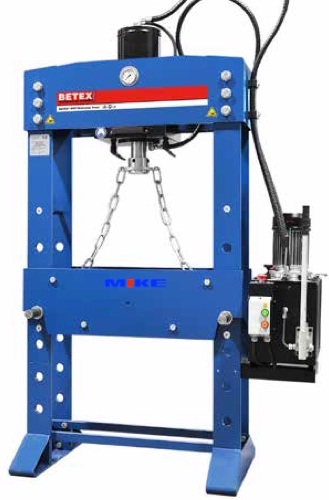

Máy ép thủy lực Betex WSPE30 kiểu chữ H, lực ép max 30 tấn

Máy ép thủy lực BETEX WSPE30, kiểu cấu chữ H. Lực ép max 30 tấn, bộ nguồn thủy lực chính được dẫn động bằng bơm điện. Điện áp 3 pha, 400V, 50Hz, công suất 1,5kW. Bộ nguồn phụ vận đi kèm là bơm vận hành bằng tay. Áp suất làm việc max 221 Bar, 2 cấp tốc độ.

​Xylanh tác động kép (2 chiều), được vận hành thông qua bơm dẫn động bằng điện. Bạn có thề tùy chọn bơm dẫn động bằng tay. Điều chỉnh lực ép thông qua núm vặn, lên – xuống bằng cần gạt 3 vị trí. Thay đổi tốc độ xylanh bằng tay gạt. Tất cả được bố trí ngay trên thùng dầu để thuận tiên thao tác.

Máy ép thủy lực 30 tấn BETEX WSPE30 S380 W750 thuộc dòng WSPE của BETEX, chuyên dùng trong xưởng bảo trì, lắp ráp và tháo lắp bạc đạn, trục hoặc chi tiết cơ khí nặng. Máy hoạt động bằng nguồn điện với cơ cấu thủy lực hai chiều, giúp ép, nắn hoặc tháo chi tiết trơn tru, an toàn và kiểm soát tốt lực tác động.

Bảng thông số kích thước máy ép thủy lực 30 tấn

Khung thép hàn nguyên khối chịu lực cao đảm bảo độ bền và độ ổn định trong suốt quá trình ép. Xi lanh hoạt động theo cơ chế hai chiều, cho phép ép và rút chi tiết linh hoạt. Hành trình piston 380 mm giúp xử lý các chi tiết lớn. Chiều rộng làm việc 750 mm phù hợp cho nhiều dạng trục và cụm chi tiết khác nhau.

Áp suất hệ thống trong quá trình làm việc được theo dõi và kiểm soát thông qua đồng hồ. Model WSPE có xylanh thiết kế cố định trên khung đỡ. Bàn đỡ phôi được thay đổi vị trí theo chiều dọc khung đỡ.

Bằng cách kết hợp phần móng ngựa gắn vào đầu pitton, dây xích gắn vào thanh liên kết khung đỡ. Sau khi liên kết xong sẽ vận hành bơm thủy lực để thay đổi vị trí.

Máy ép thủy lực Betex WSPE30 kiểu chữ H, lực ép max 30 tấn

Bơm tay các bạn có thể cho vận hành khi các công việc, mà phôi yêu cầu độ chính xác cao, thì bơm tay sẽ hoạt động để xylanh đi ra từ từ, thuận tiện cho việc canh chỉnh, còn đối với các công việc khác vận hành bơm điện để rút ngắn thời gian, và sức người vận hành.

• Model: WSPE30 S380 W750.
• Áp suất làm việc max: 221 bar.

• Tải trọng: 100 tấn
• Hành trình: 380mm
• Điện áp làm việc: 400VAC, 50/60Hz., 3 pha.
• Công suất motor điện: 1.5 kW.
• Sô vòng quay: 3000 vòng.
• Cấp tốc độ: 2
• Cấp bảo vệ: IP54
• Cấp an toàn: Class I.
• xylanh di động qua lại trên thanh đỡ: Không
• Van điều hướng bằng tay 3 vị trí.
• Đồng hồ áp suất.
• Van an toàn( van tràn).
• Van điều khiển tốc độ
• Tầng 1: 11.84 lít/ phút.
• Tầng 2: 2.82 lít/ phút.
• Chiều cao tổng thể A: 2120 mm
• Chiều ngang máy B: 1000 mm
• Chiều rộng chân khung C: 695 mm
• Chiều rộng lọt lòng D: 750 mm.
• Chiều ngang/sâu lọt lòng E: 260 mm.
• Khoảng cách giữa 6 Bước nhảy bàn ép G: 150mm.
• Khung đỡ sẽ được nâng lên hạ xuống vị trí phù hợp thông qua xilamnh ép.
• Dung tích thùng dầu: 37 lít.
• Tốc độ làm việc: 3.57 mm/ giây.
• Tốc độ tối đa: 9.8 mm/giây.
• Tốc độ hồi về: 18.11 mm/giây.
• Đường kính trong xylanh: 130mm
• Đường kính trục piston: 55mm
• Đường kính piston: 80mm.
• Trọng lượng: 385kg.

Lưu ý cho máy ép thủy lực 30 tấn.

Trước khi sử dụng, cần đặt máy trên nền phẳng, cố định chắc chắn bằng bu lông. Kiểm tra dầu thủy lực trước khi vận hành, đảm bảo nhiệt độ dầu tối thiểu 30 °C. Trong quá trình ép, hạ piston từ từ và theo dõi đồng hồ áp lực để tránh quá tải. Sau khi làm việc, hạ áp và đưa piston về vị trí ban đầu.

• Xưởng cơ khí nào thì cũng có máy ép thủy lực rồi, tuy nhiên còn tuỳ tải trọng. Vì một trường hợp nào đó bạn cần mua máy 30 tấn này, bạn hãy cân nhắc khối V-Block hiện có. Nếu dùng chung được với máy ép 30 tấn này, bạn sẽ không cần mua để tiết kiệm chi phí.
• Nếu bạn mua mới lần đầu, mới hoàn toàn và là máy đầu tiên, bạn nên mua thêm bộ V-Block. Cụ thể đối với máy này sẽ là: Set V-blocks BETEX 30-60 tons Workshop press, mã đặt hàng 7513041.

Máy cần được bảo trì định kỳ gồm thay lọc dầu, kiểm tra phớt và dầu thủy lực để đảm bảo tuổi thọ. Với kết cấu bền vững, hệ thống điều khiển nhạy và lực ép ổn định, BETEX WSPE30 S380 W750 phù hợp cho các công việc tháo lắp cơ khí, nắn trục, ép bạc đạn trong các xưởng cơ khí chính xác hoặc bảo trì máy móc nặng.
