Kìm phe ngoài đầu thẳng Knipex 49 31 A, lắp mở phe Ø3-100mm

Kìm phe ngoài Knipex 49 31 A đầu thẳng phục vụ thao tác lắp và tháo phe ngoài trên trục. Đầu thẳng theo tiêu chuẩn DIN 5254 A (Style 3) hướng tới thao tác đưa hai mũi vào lỗ phe theo phương thẳng. Giữ trục thao tác ổn định khi mở phe để đưa qua rãnh trục.

Cùng series này có kìm mở phe đầu cong 90° thuộc mã 49 41 A (Style 4). Knipex 49 31 A tập trung vào đường truyền lực thẳng theo trục tay cầm–đầu kìm để kiểm soát độ mở phe theo hướng trực diện.

49 31 A0	49 31 A1	49 31 A2	49 31 A3

Cụm mũi cắm dạng inserted tips giúp duy trì hình học mũi ổn định khi làm việc liên tục. Thời gian sử dụng có thể tăng tới 10 lần so với kiểu mũi tiện/turned tips trong cùng điều kiện vận hành. Vật liệu mũi dùng dây thép lò xo kéo nguội (spring steel wire, drawn). Cho phép mũi chịu chu kỳ tải lặp và giữ độ đàn hồi. Phục vụ thao tác mở phe ngoài nhiều lần.

Kìm phe ngoài đầu thẳng Knipex 49 31 A
lắp mở phe Ø3-100mm

Thiết kế bề mặt tiếp xúc lớn tại đầu mũi nhằm hạn chế biến dạng phe trong quá trình mở. Đồng thời hỗ trợ đưa phe vào rãnh trục thuận hơn nhờ phân bố áp lực đều tại vùng lỗ phe. Khi lắp phe ngoài, yếu tố quyết định nằm ở việc giữ phe không bị xoắn hoặc bẹt mép trong lúc mở. Gắn trực tiếp đầu mũi phe mặt tiếp xúc của mũi và độ cứng vững của cụm đầu kìm.

• Tiêu chuẩn DIN 5254 A
• Khớp bu lông, có chặn quá mở
• Mũi cắm bằng dây thép lò xo
• Lò xo mở tích hợp trong khớp
• Vật liệu: thép crôm–vanadi
• Bề mặt phủ xám (grey atramentized) chống gỉ/ăn mòn
• Tay cầm phủ nhựa PVC chống trượt
• 4 dải kích thước

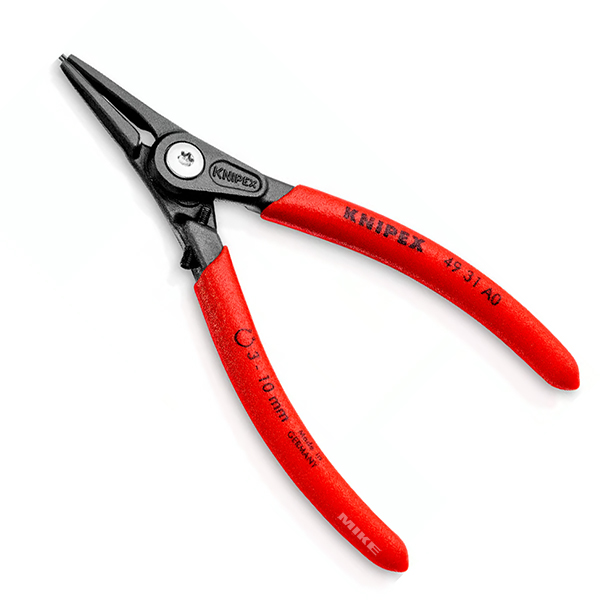

  • Dài: 140 mm – Đường kính phe 3-25mm – Đường kính mũi 0.9mm

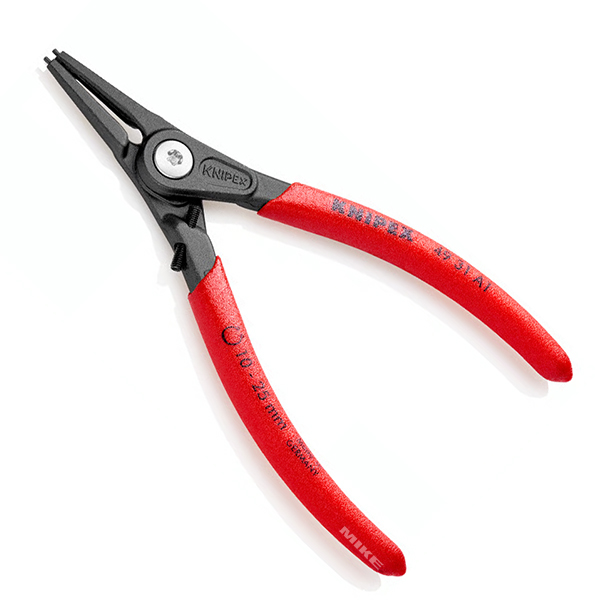

  • Dài: 140 mm – Đường kính phe 10-25mm – Đường kính mũi 1.3mm

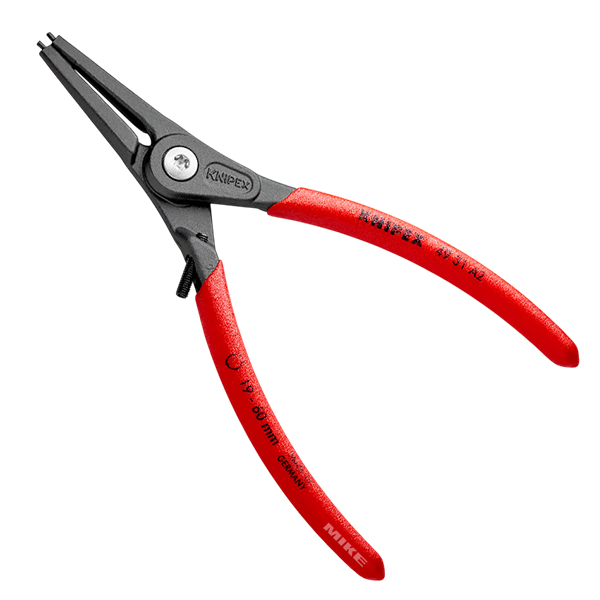

  • Dài: 180 mm – Đường kính phe 19-60mm – Đường kính mũi 1.8mm

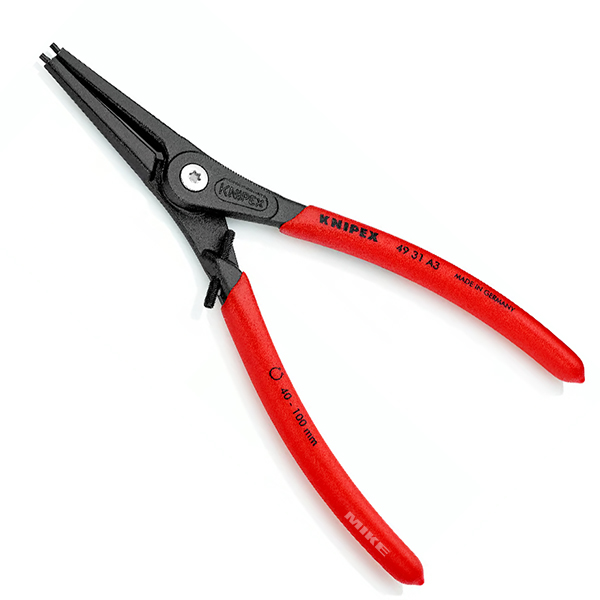

  • Dài: 225 mm – Đường kính phe 40-100mm – Đường kính mũi 2.3mm

Lò xo mở đặng trong khớp	Cơ cấu chặn quá mở (overexpansion guard)	Dùng lục giác điều chỉnh giới hạn mở

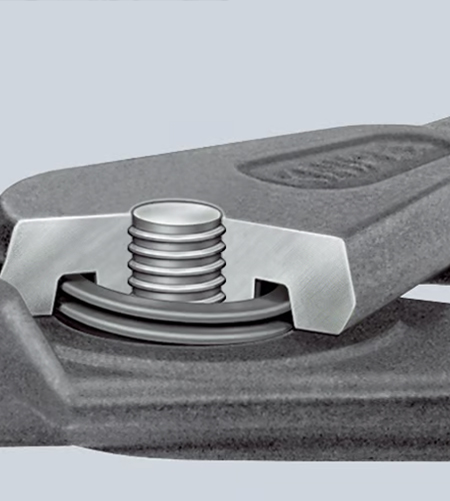

Khớp dạng bu-lông (bolted joint), chắc chắn không bị rơ lệch

Về vật liệu thân kìm làm từ thép điện crôm–vanadi (chrome vanadium electric steel). Gia công rèn và tôi dầu (forged, oil-hardened). Độ cứng bề mặt cao và khả năng chịu tải chu kỳ tại khớp. Đồng thời hỗ trợ độ bền hình học tại vùng đầu kìm khi kết hợp với mũi cắm. Bề mặt phủ xám (grey atramentized) chống gỉ ở môi trường ẩm ướt, chống ăn mòn

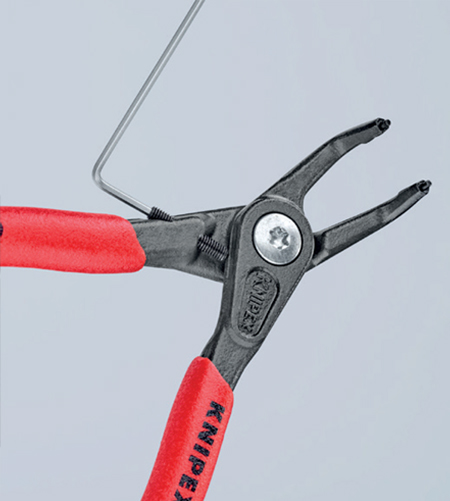

Khớp kìm dạng bu-lông (bolted joint) chắc chắn, chuyển động không rơ (zero backlash). Giảm sai lệch do rơ khớp khi đóng–mở lặp lại. Lò xo mở trợ lực thao tác đặt trong thân (internal opening spring). Lò xo được che chắn và giữ cố định. Tránh vướng khi thao tác và giảm nguy cơ lò xo bật lệch sau thời gian làm việc.

Phần đầu kìm theo kiểu dáng thon (slim head style). Giúp đưa đầu thẳng vào không gian lắp đặt hẹp mà vẫn giữ góc nhìn và đường thao tác trực diện với trục. Tay cầm hoàn thiện dạng phủ nhựa chống trượt (non-slip plastic coating). Nhằm tăng ổn định lực bóp và giảm trượt tay khi thao tác liên tục.

Phầm mũi cắm vòng phe làm từ thép lò xo đàn hồi, chịu lực cao

Điểm kỹ thuật độc đáo trên Knipex 49 31 A nằm ở cơ cấu chặn quá mở (overexpansion guard). Khi mở phe ngoài, vượt quá độ mở cần thiết dễ gây biến dạng dẻo, làm giảm lực đàn hồi và ảnh hưởng khả năng “ôm” rãnh trục.

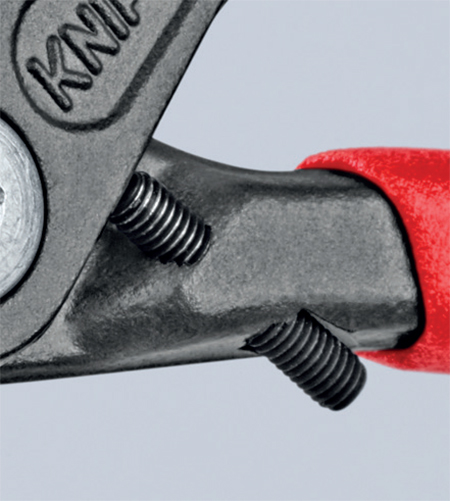

Overexpansion guard trên dòng này cho phép chỉnh giới hạn bằng chặn cuối (end stop) bằng vít lục giác. Từ đó đặt ngưỡng mở phù hợp theo kích thước phe và quy trình lắp. Lợi ích trong môi trường lắp ráp hàng loạt nhờ giảm tình trạng mở quá mức của vòng phe.

Kìm phe ngoài Knipex 49 31 A đầu thẳng phục vụ lắp và tháo phe ngoài trên trục trong lắp ráp cơ khí, chế tạo máy, bảo trì thiết bị công nghiệp, truyền động và hệ thống phanh. Đầu thẳng cho hướng thao tác trực diện. Cơ cấu chặn quá mở kiểm soát biến dạng phe. Khớp bu lông giảm rơ khi làm việc lặp. Mũi cắm thép lò xo duy trì độ ổn định trong quá trình sử dụng lâu dài.
