Bộ shim inox size AB đựng trong vali chuyên dụng. BETEX B0202

Bộ shim inox B0202, size AB đựng trong vali chuyên dụng.

Name: Bộ shim inox B0202, size AB đựng trong vali chuyên dụng.
Brand: BETEX
SKU: B0202
Availability: PreOrder

Mã: B0202

Bộ miếng chêm chân máy bằng inox dùng trong cân chỉnh đồng tâm trục thiết bị quay. Bộ có 2 kích cỡ miếng chêm 50x50mm và 75x75mm. Tùy theo số lượng miếng shim và độ dày, bạn chọn 1 trong 4 models dưới đây.

Mô tả

Bộ shim inox size AB đựng trong vali chuyên dụng. Chủng loại này có 4 biến thể khác nhau số lượng các miếng shim có độ dày quy ước. Chúng giống nhau vì cùng có 2 kích cỡ miếng chêm 50x50mm và 75x75mm.

Độ dày shim (mm)	Kiểu Shim
Độ dày shim (mm)	B020210 – AB 10/9	B020230 – AB 10/10	B020240 – AB 10/11	B020270 – AB 10/12
0.025	–	–	10	10
0.5	10	10	10	10
0.10	10	10	10	10
0.15	–	–	–	10
0.20	10	10	10	10
0.25	10	10	10	10
0.40	10	10	10	10
0.50	10	10	10	10
0.70	10	10	10	10
1.00	10	10	10	10
2.00	10	10	10	10
3.00	–	10	10	10
Tông số shim	180	200	220	240

Kích thước phủ bì của size A = 50 x 50mm, size B = 75 x 75mm.

Bảng trên đây liệt kê sự khác nhau giữa các bộ shim inox. Chẳng hạn AB 10/9 sẽ không có các shim lá độ dày 0.025mm – 0.15mm và 3.0mm. Tổng số có 180 miếng chêm, trong đó size A = 50x50mm có 90 miếng và size B = 75x75mm cũng có 90 miếng.

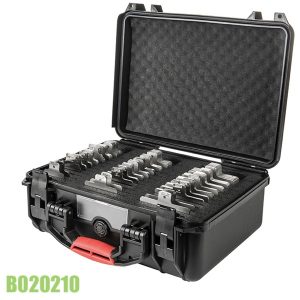

Bộ shim inox size AB, vali chuyên dụng.

Các bộ shim inox AB đều giống nhau khi có các độ dày: 0.05mm – 0.1mm – 0.2mm – 0.25mm – 0.4mm – 0.5mm – 0.7mm – 1.0mm – 2.0mm. Mỗi kích thước độ dày sẽ có 10 lá size A, chân bulong M12 và 10 lá size B, chân M20.

Ví dụ về mô tả chi tiết cho bộ shim inox 220 miếng size AB, mã đặt hàng B020240.

– Size bổ sung: 0.025mm – 3.0mm
– Gồm 40 miếng (A+B)
– Vật liệu: Stainless Steel
– Gia công trên máy CNC, bo tròn các góc.
– Có lỗ móc shim trên từng miếng.
– Các độ dày: 0.05mm – 0.1mm – 0.2mm – 0.25mm
– 0.4mm – 0.5mm – 0.7mm – 1.0mm – 2.0mm.
– Vali đựng chuyên dụng bằng nhựa ABS, chống va đập.
– Kích thước size A: 50x50mm, chân bulong M12
– Shim size B: 75x75mm, chân bulong M20.
– Kích thước mỗi độ dày và size shim có 10 miếng.
– Số lá: 180
– Kiểu shim: Type A và B
– Độ dày: 0.05mm
– Độ dày max: 2.0mm
– Nhà sản xuất: BETEX
– Xuất xứ: Hà Lan

Trên đây bạn sẽ thấy size bổ sung, nói cách khác nó là các shim lá khác với các bộ còn lại. Nhà sản xuất đưa ra cho bạn nhiều lựa chọn. Tùy theo nhu cầu, bạn chọn bộ phù hợp với công việc của mình.

Mã sp	Mua	Số lá	Kiểu shim	Độ dày	Độ dày max
B020210	Bộ shim inox B0202, size AB đựng trong vali chuyên dụng. quantity	180	Type A và B	0.05mm	2.0mm
B020230	Bộ shim inox B0202, size AB đựng trong vali chuyên dụng. quantity	200	Type A và B	0.05mm	3.0mm
B020240	Bộ shim inox B0202, size AB đựng trong vali chuyên dụng. quantity	220	Type A và B	0.025mm	3.0mm
B020270	Bộ shim inox B0202, size AB đựng trong vali chuyên dụng. quantity	240	Type A và B	0.025mm	3.0mm
