Kích thủy lực 1 chiều, BETEX NSSS 254, tải trọng 25 tấn, hồi về bằng lò xo

Kích thủy lực 1 chiều NSSS – tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex

Name: Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex
Brand: BETEX
SKU: NSSS
Availability: PreOrder

Mã: NSSS

Xylanh thủy lực, 1 chiều, hồi bằng lò xo. Tải trọng: 4,5 đến 100 tấn. Hành trình: 26-406mm. Đường kính ngoài: 38-177mm. BETEX Holland. Bega Special Tools

Mô tả

Kích thủy lực 1 chiều loại thông dụng nhất, đặc biệt cho các ứng dụng chế tạo thiết bị. Cơ cấu hồi về bằng lò xo, vỏ thép sơn tĩnh điện. Sở dĩ nó được dùng cho chế tác vì đầu xylanh có tiện sẵn ren ngoài và lỗ ren trong. Thuận tiện cho việc kết nối với các đồ gá ngoài. Ngay cả phần đuôi xylanh dũng được tiện sẵn 2 lỗ để gắn với cơ phận tùy biến ngoài.

Dưới đây là clip hướng dẫn bạn định dạng nhanh thông số kỹ thuật của dòng xylanh NSSS.

Đứng độc lập một mình xylanh một chiều chưa thể sử dụng được, nó cần được kết hợp với bơm dầu. Bất kể dẫn động bằng cách nào, áp suất lớn nhất phải đạt 700 bar thì bạn có tải trọng đúng thiết kế. Vấn đề bạn cần lựa chọn là dung tích dầu cho kích thủy lực bạn đang có. Tối thiểu dung tích dầu của bơm phải lớn thể tích dầu của xylanh 20%-30%. Đây là trường hợp bạn dùng 1 bơm 1 xylanh. Nếu bạn dùng nhiều kích thủy lực cùng lúc với 1 bơm, bạn cần phải chọn thể tích lớn tổng các thành phần cộng lại.

Kích thủy lực NSSS

Dòng này phổ dụng nhất, đặc biệt phù hợp cho anh em chế chooc. Nhà sản xuất họ làm ra loại này cho mục đích đó, vì thế họ chuẩn bị sẵn cho bạn rất nhiều thứ và họ xylanh khác không có.

Model	TTg	HT mm	V cm³	CCĐ mm	Model	TTg	HT mm	V cm³	CCĐ mm
NSSS51	4.5	26	17	110	NSSS57	5	183	129	273
NSSS53	5	76	54	165	NSSS59	5	232	164	324
NSSS55	5	127	90	216

Xylanh thủy lực 10 tấn NSSS10x

Kích thủy lực 1 chiều, BETEX NSSS 101, tải trọng 10 tấn, hồi về bằng lò xo

Kích thủy lực 1 chiều, BETEX NSSS 102, tải trọng 10 tấn, hồi về bằng lò xo

Kích thủy lực 1 chiều, BETEX NSSS 104, tải trọng 10 tấn, hồi về bằng lò xo

Kích thủy lực 1 chiều, BETEX NSSS 106, tải trọng 10 tấn, hồi về bằng lò xo

Loại này có độ sâu khóa đầu kích P = 19mm. Xylanh loại này dùng cho chế tạo, nhà sản xuất thiết kế sẵn các chỗ kết nối với cơ phận bên ngoài. Chẳng hạn, đáy của xylanh có sẵn chỗ bắt vít, đầu xylanh có ren ngoài và lỗ ren trong. Bình thường, kích NSSS được bọc phủ cao su ngay đầu trên của xylanh để bảo vệ lớp ren ngoài.

Model	HT mm	V cm³	CCĐ mm	Model	HT mm	V cm³	CCĐ mm
NSSS101	25.4	36.5	90	NSSS108	203.5	323	298
NSSS102	51	73	121	NSSS1010	255.5	406	350
NSSS104	101	145	171	NSSS1012	305.5	486	400
NSSS106	152.5	242	247	NSSS1014	356.5	567	451

Kích thủy lực 15 tấn NSSS15

Vỏ kích sơn tĩnh điện powder coating, phủ nitrit đen, chống mài mòn, chống bám bẩn. Tất cả kích thủy lực đều có gắn sẵn cổng quick couplink 3/8 inch, có nắp che chắn bụi. Chủng loại này cũng có ren đầu xylanh, cả trong và ngoài. Dưới đáy cũng được tạo sẳn ren tại 2 vị trí cho bạn gắn các đồ gá vào. Kích thước cụ thể từng model, bạn vui lòng xem chi tiết trong catalogue hoặc gọi cho chúng tôi.

Model	HT mm	V cm³	CCĐ mm	Model	HT mm	V cm³	CCĐ mm
NSSS151	26.5	63	124	NSSS1510	254.5	604	373
NSSS152	52.5	125	149.6	NSSS1512	305	724	424
NSSS154	102.5	243	200	NSSS1514	355.7	845	474.6
NSSS156	153	363	271.6	NSSS1516	406	824	523
NSSS158	203.5	483	322

Gồm 9 models

Xylanh thủy lực 25 tấn NSSS25

Kích thủy lực 1 chiều, BETEX NSSS 251, tải trọng 25 tấn, hồi về bằng lò xo

Kích thủy lực 1 chiều, BETEX NSSS 252, tải trọng 25 tấn, hồi về bằng lò xo

Kích thủy lực 1 chiều, BETEX NSSS 256, tải trọng 25 tấn, hồi về bằng lò xo

Đường kính ngoài giống nhau và cùng là Ø88mm, đk piston hiển nhiên cũng sẽ giống nhau. Chúng chỉ khác nhau về hành trình và chiều cao đóng. Mọi thông số kỹ thuật còn lại giống nhau trong cùng series.

Model	HT	V cm³	CCĐ	Model	HT	V cm³	CCĐ
NSSS251	25.5	98	139.5	NSSS258	209.5	806	324
NSSS252	51	196	165	NSSS2510	260.5	1002	375
NSSS254	102	392	216	NSSS2512	311	1196	425.5
NSSS256	158.5	610	273	NSSS2514	361.5	1390.5	476

Tương ứng cho các tải trọng 30, 50, 75 và 100 tấn. Video dưới đây là ví dụ về một kích còi nhất trong dòng họ nhưng vẫn phải cần bơm thủy lực có áp 700 bar. Chuyện kích nó to hay nhỏ chẳng là vấn đề, cái chính là nó cần phải đủ áp.

Sử dụng bơm dẫn động bằng nguồn điện bao giờ chi phí cũng cao hơn chạy bằng cơm. Tuy nhiên nó tiện dụng hơn, thời gian thi công nhanh hơn và đặc biệt khi bạn cần làm với nhiều xylanh. Như trên đây đã nhắc tới, việc bạn dùng bơm to hay nhỏ chẳng quan trọng, cái chính là nó phải tạo ra áp lực dầu đủ 700 bar hay 10000 psi.

Vậy làm cách nào để chọn được phương án tối ưu nhất cho nhu cầu của bạn? Hãy gọi cho chúng tôi để được tư vấn chu đáo nhất hoặc bạn quay lại thư mục kích thủy lực hoặc bài viết cách chọn hệ thống thủy lực.

Mã sp	Mua	Tải trọng	Hành trình	Chiều cao đóng	Dung tích xylanh

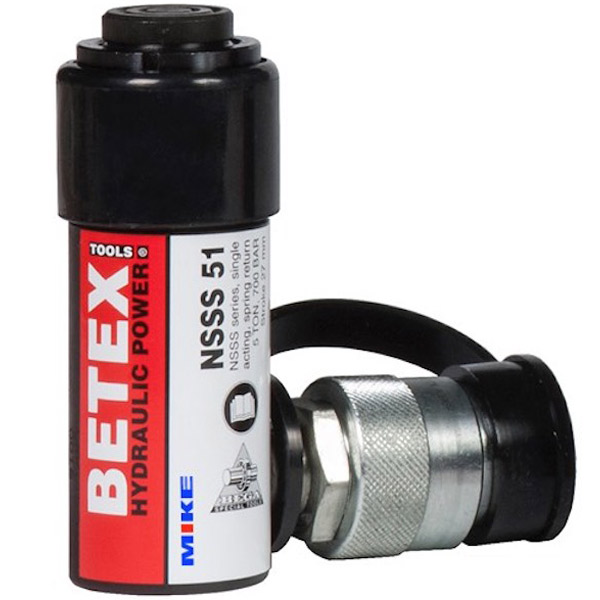

NSSS 51	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	4.5 tấn	26mm	110mm	17mm

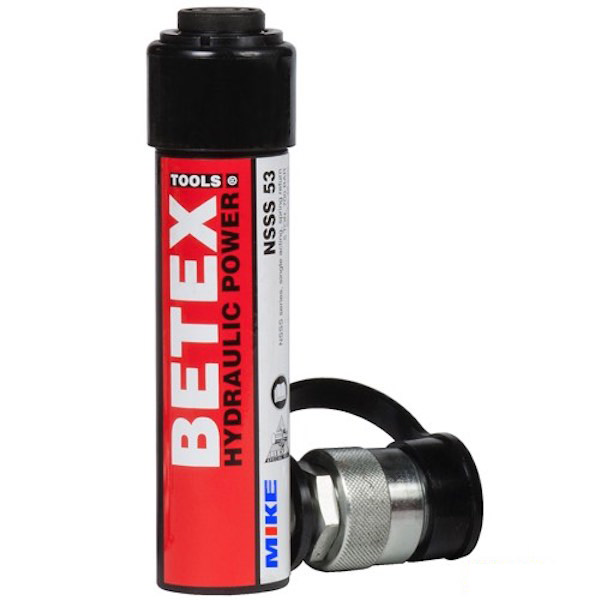

NSSS 53	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	5 tấn	76mm	165mm	54ml

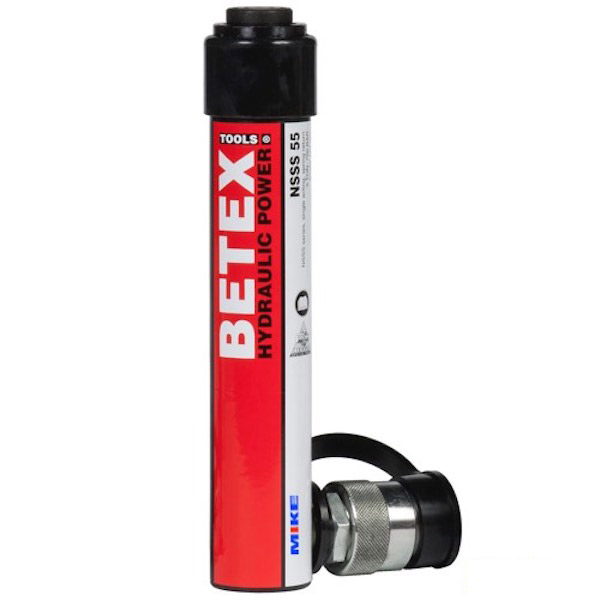

NSSS 55	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	5 tấn	127mm	216mm	90ml
NSSS 57	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	5 tấn	183mm	273mm	129ml

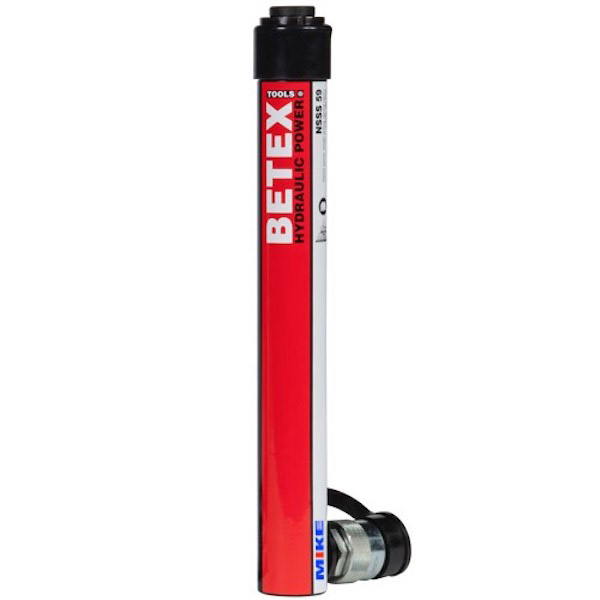

NSSS 59	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	5 tấn	232mm	324mm	164ml
NSSS 101	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	25.4mm	90mm	36.5ml
NSSS 102	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	51mm	121mm	73ml
NSSS 104	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	101mm	171mm	145ml
NSSS 106	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	152.5mm	247mm	242ml

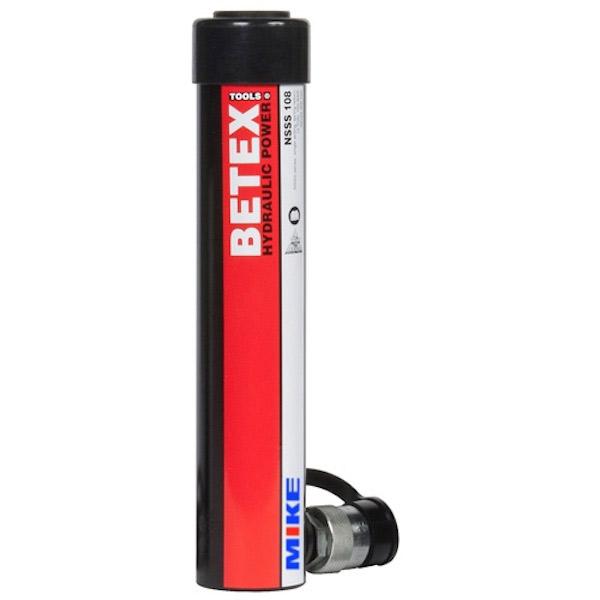

NSSS 108	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	203.5mm	298mm	323ml

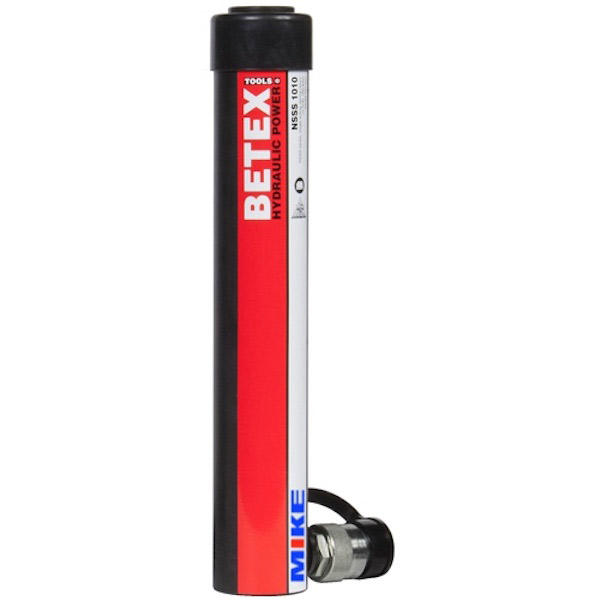

NSSS 1010	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	255.5mm	350mm	406ml
NSSS 1012	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	305.5mm	400mm	486ml

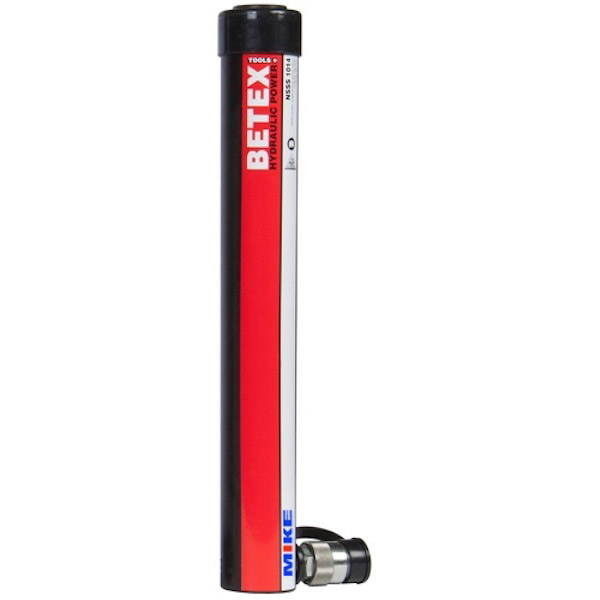

NSSS 1014	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	10 tấn	356.5mm	451mm	567ml

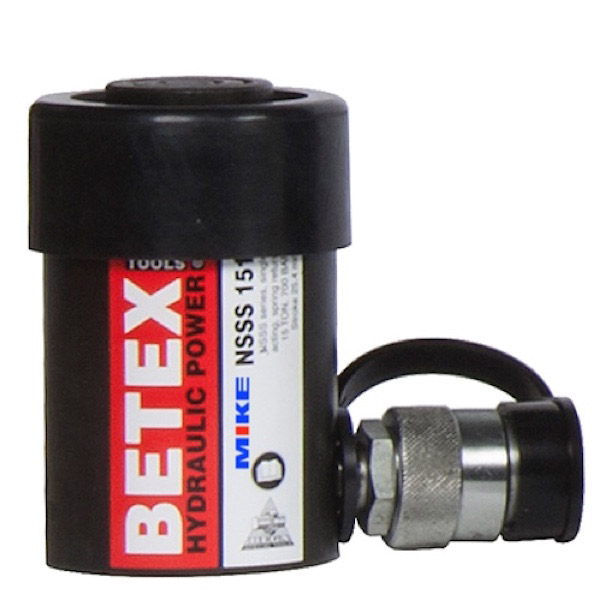

NSSS 151	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	26.5mm	124mm	63ml

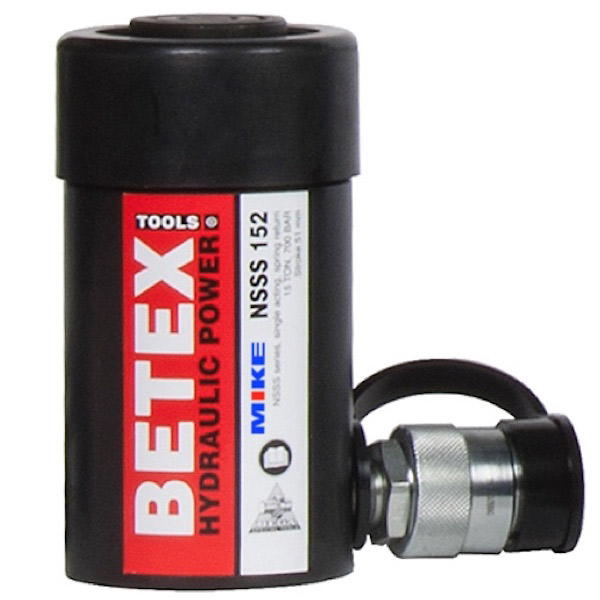

NSSS 152	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	52.5mm	149.6mm	125ml

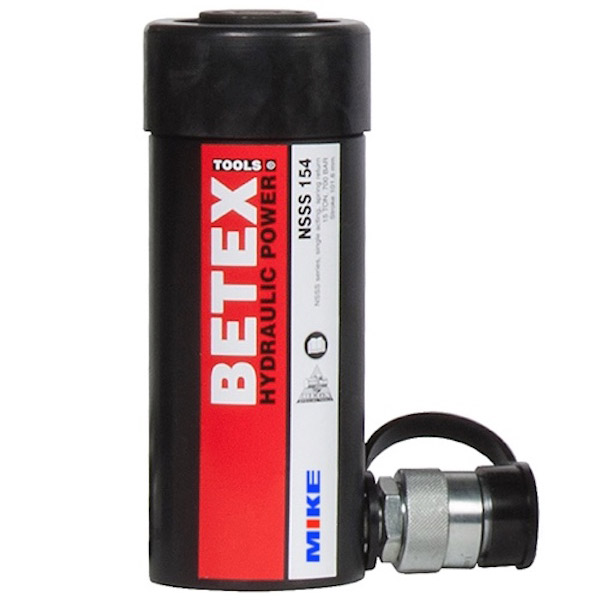

NSSS 154	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	102.5mm	200mm	243ml
NSSS 156	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	153mm	271.6mm	363ml

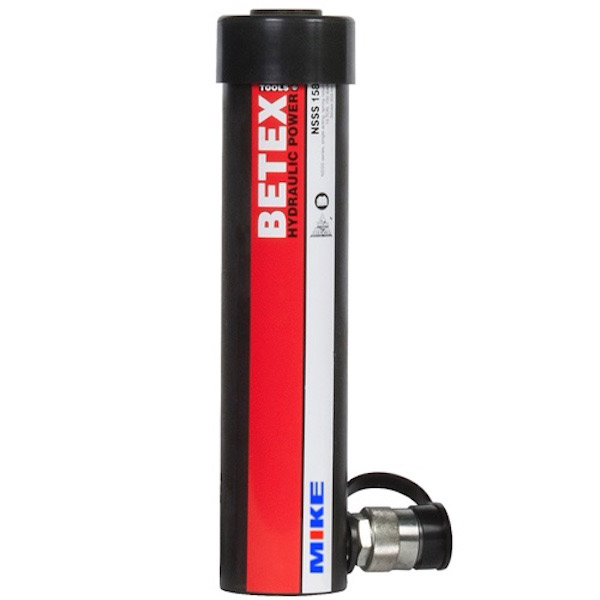

NSSS 158	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	203.5mm	322mm	483ml

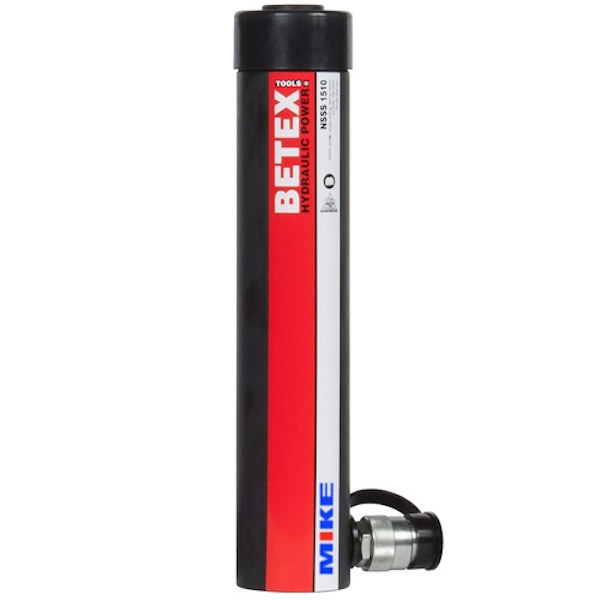

NSSS 1510	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	254.5mm	373mm	604ml

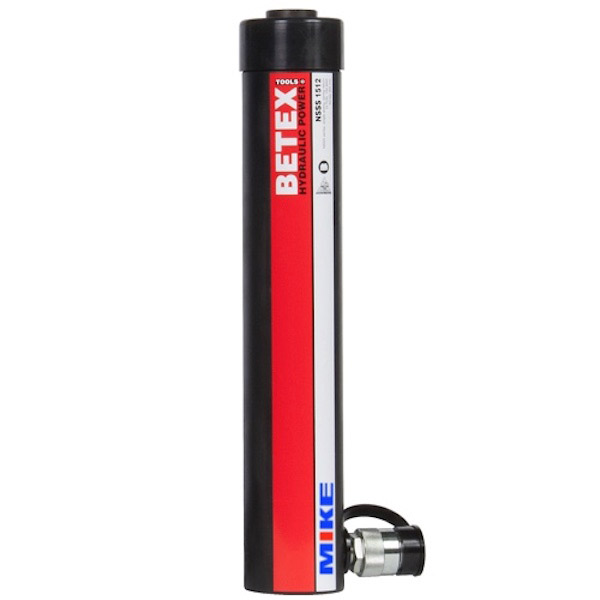

NSSS 1512	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	305mm	424mm	724ml

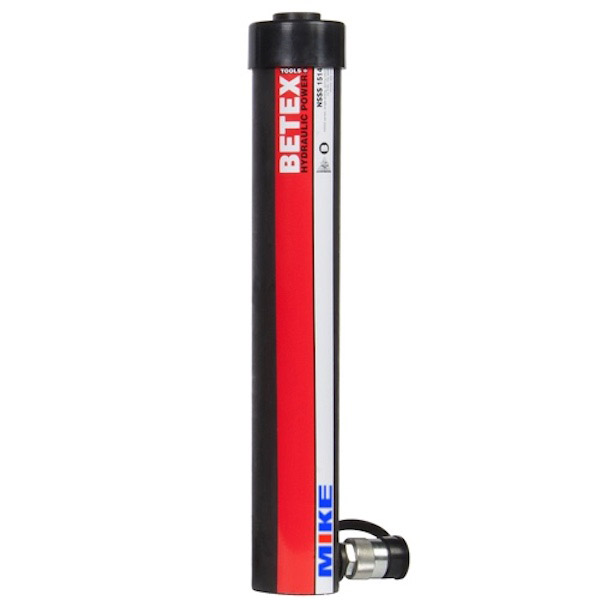

NSSS 1514	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	355.7mm	474.6mm	845ml

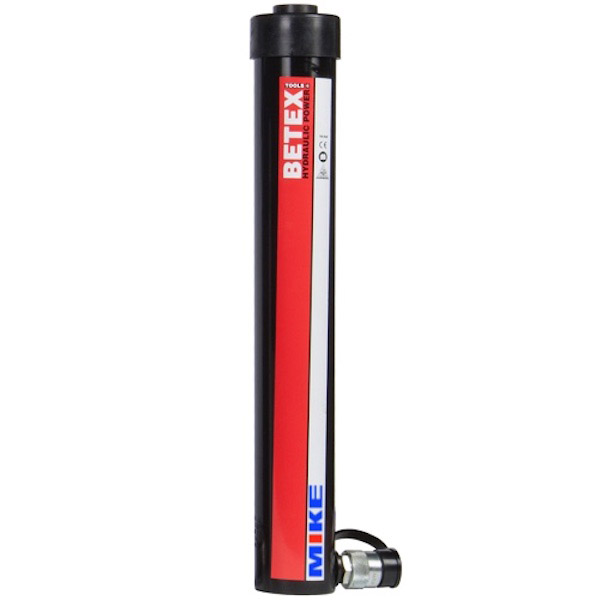

NSSS 1516	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	15 tấn	406mm	523mm	824ml
NSSS 251	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	25.5mm	139.5mm	98ml
NSSS 252	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	51mm	165mm	196ml
NSSS 254	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	102mm	216mm	392ml
NSSS 256	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	158.5mm	273mm	610ml

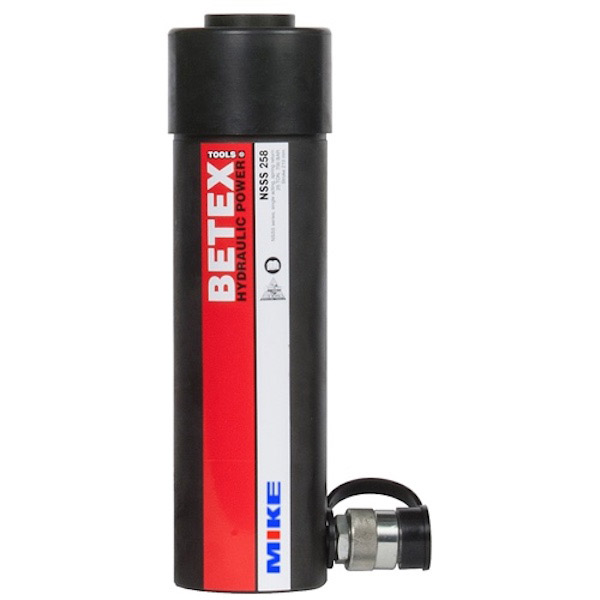

NSSS 258	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	209.5mm	324mm	806ml

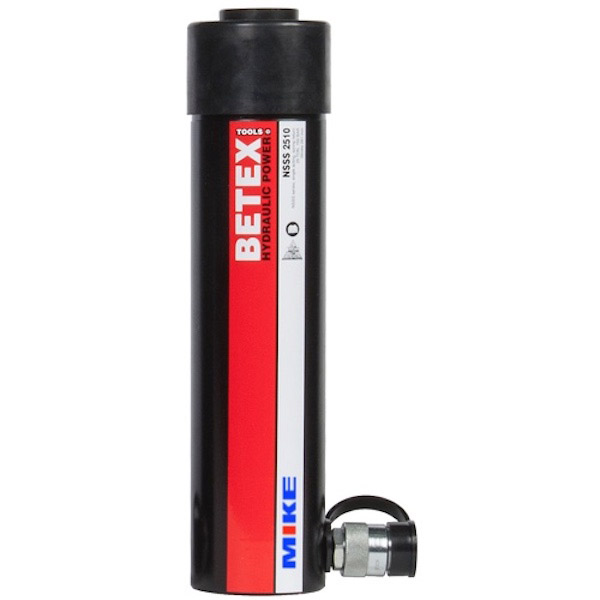

NSSS 2510	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	260.5mm	375mm	1002ml

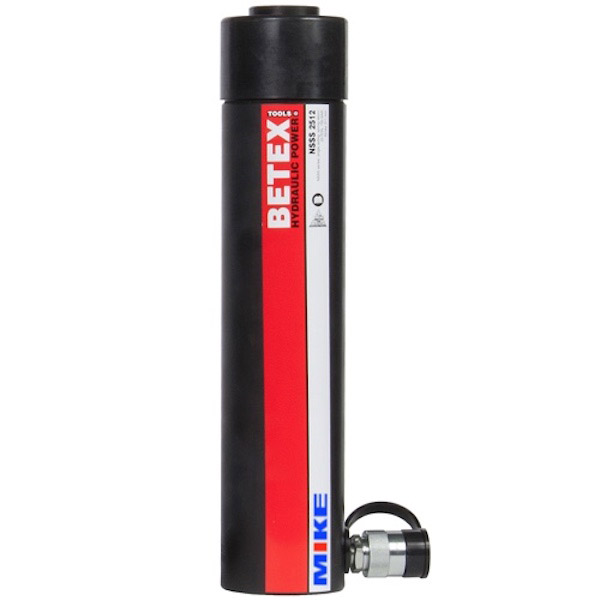

NSSS 2512	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	311mm	425.5mm	1196ml
NSSS 2514	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	25 tấn	361.5mm	476mm	1390.5ml

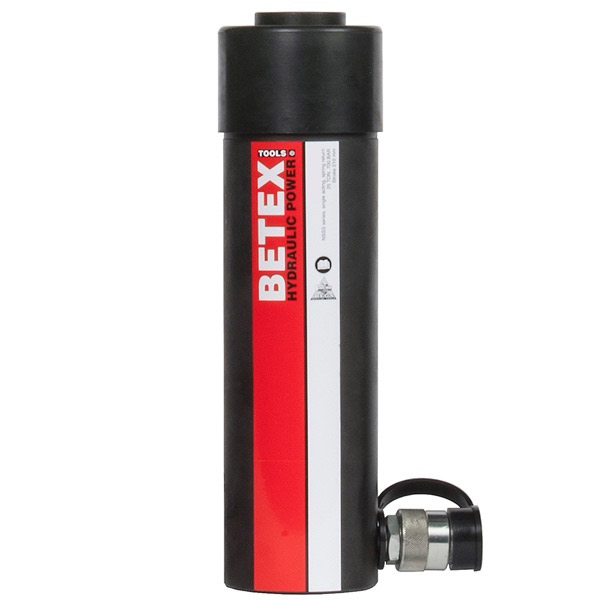

NSSS 308	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	30 tấn	209.5mm	387.5mm	925ml

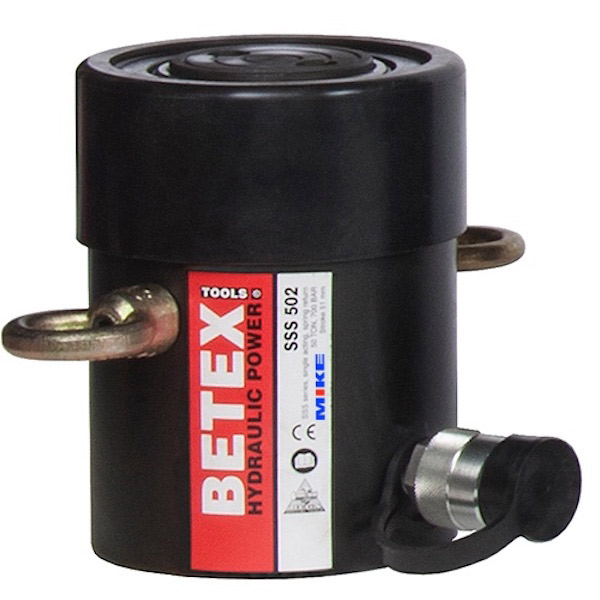

NSSS 502	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	50 tấn	51mm	177mm	361ml

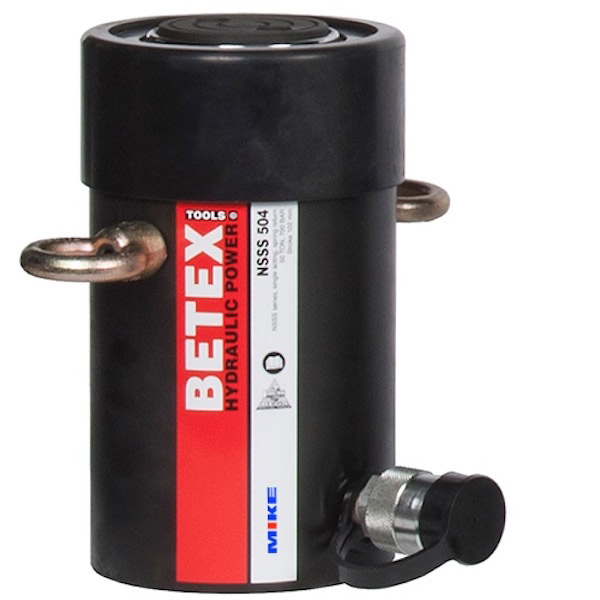

NSSS 504	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	50 tấn	101.5mm	229mm	719ml

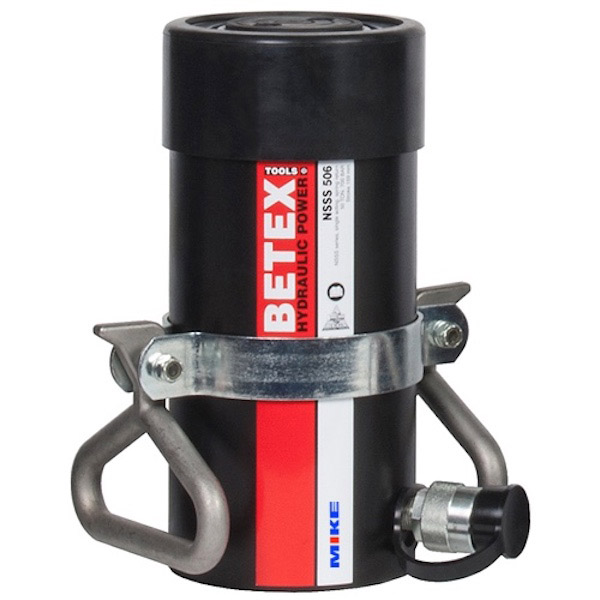

NSSS 506	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	50 tấn	157.5mm	283mm	1116ml

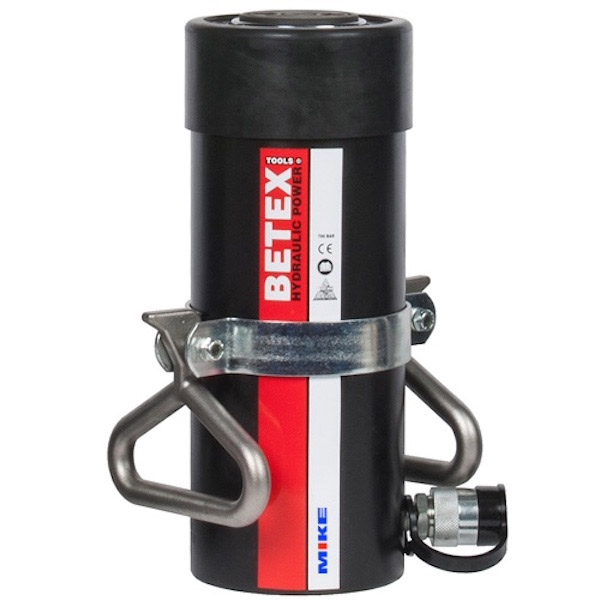

NSSS 508	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	50 tấn	203mm	349mm	1446ml
NSSS 5010	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	50 tấn	260mm	385mm	1853ml

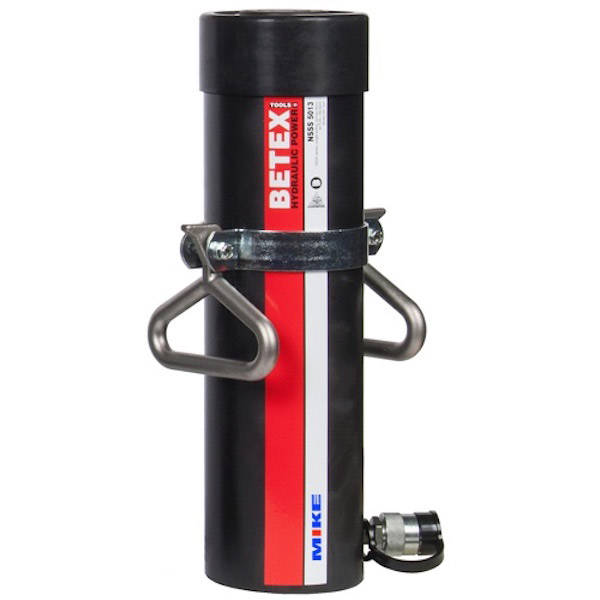

NSSS 5013	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	50 tấn	335.5mm	461mm	2377ml

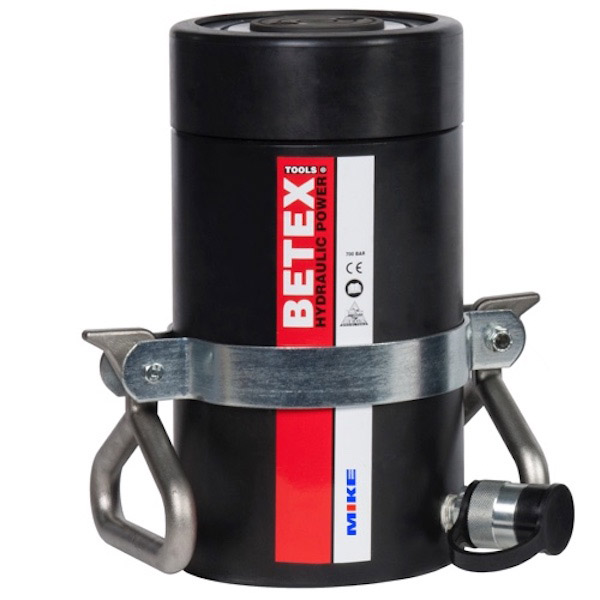

NSSS 756	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	75 tấn	155mm	285mm	1752ml

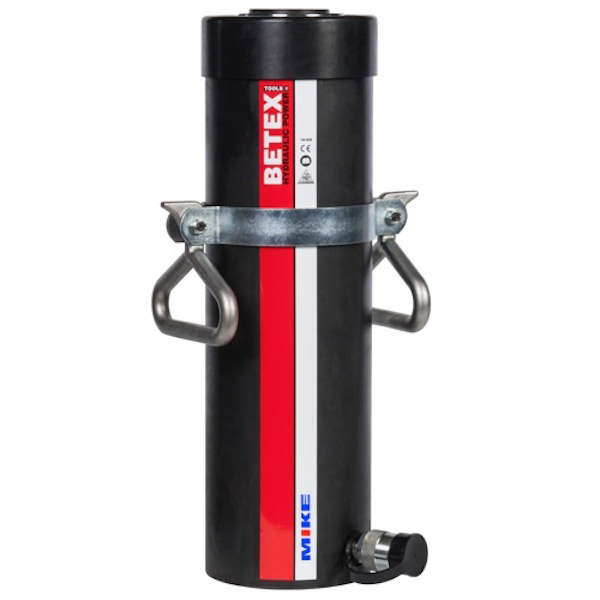

NSSS 7513	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	75 tấn	333.5mm	491mm	3770ml

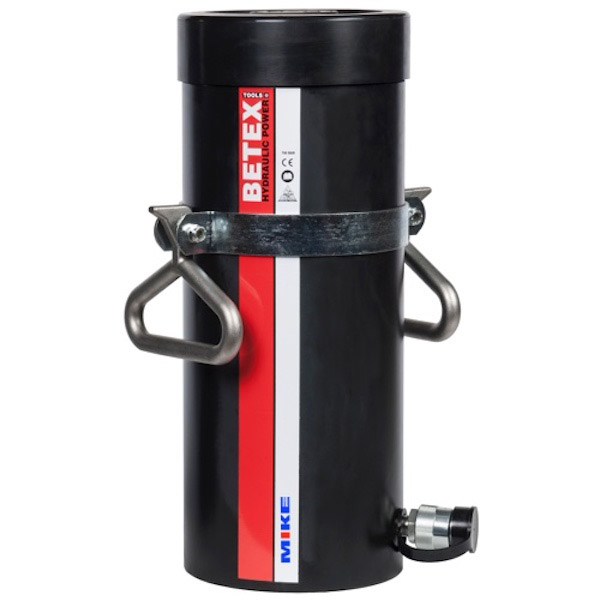

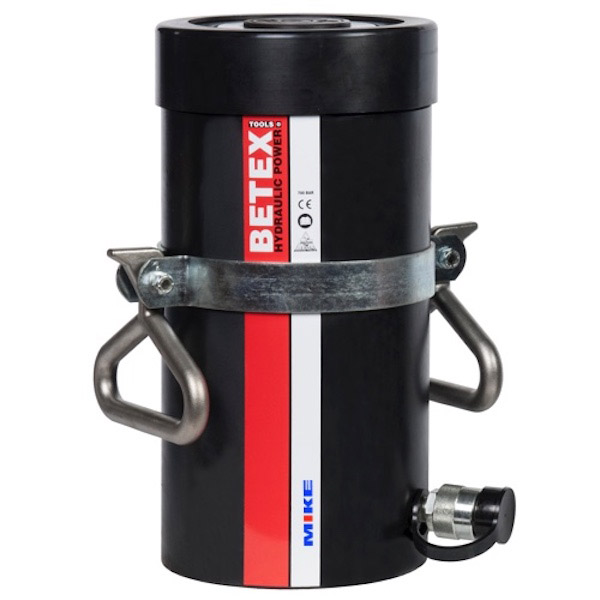

NSSS 1006	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	100 tấn	170mm	358mm	2432ml
NSSS 10010	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	100 tấn	260mm		3720ml

Chờ nhập 4-8 tuần
Còn

Lựa chọn thêm nếu cần

Mã sp	Mua	Sản phẩm
AHP Set	Chọn	Bộ bơm thủy lực vỏ nhôm AHP Set, áp suất 700 bar, đầy đủ phụ kiện Bộ bơm thủy lực đầy đủ tất cả các phụ kiện, sẵn sàng hoạt động Đồng hồ áp suất, ống thủy lực đã gắn khớp nối nhanh. Co nối đầy đủ, vali đựng bằng sắt sơn tĩnh điện. Đi kèm tài liệu hướng dẫn. Hàng chính hãng BETEX, Bega Special Tools.
EP	Chọn	Bơm thủy lực EP, dẫn động bằng điện, áp suất 700 bar Bơm thủy lực chạy điện, áp suất max 700 bar. Dùng cho các xylanh 1 chiều hoặc 2 chiều (bơm D). Motor điện 120V-230V, AC, 50/60 Hz. Điều khiển hữu tuyến bằng remote có dây dài 3m. BETEX Holland.
M0031B	Kích thủy lực 1 chiều NSSS - tải trọng từ 4.5-100 tấn hồi bằng lò xo Betex quantity	Đồng hồ áp suất dầu thủy lực M0031B, dung sai: ± 1.6% Đồng hồ đo áp suất dầu thủy lực, vỏ inox Có 2 thang đo BAR hoặc PSI, tới 1000 bar. Đường kính ngoài: Ø63.5mm. Dung sai toàn tầm đo: ± 1.6% . Hàng chính hãng BETEX Holland.
PHS	Chọn	Ống thủy lực bọc nhựa PHS, kiểu ren 3/8", ở áp suất 700 bar Ống thủy lực 3/8, bọc nhựa tổng hợp, linh hoạt, dễ uống cong theo nhiều hướng khác nhau. Phụ kiện chuyên dụng cho các dụng cụ thủy lực của BETEX, hoạt động ở áp suất 700 bar.
