Máy cân chỉnh đồng tâm trục AT-100 khoảng cách tới 2m

AT-100 là máy cân chỉnh đồng trục bằng laser, thuộc phân khúc cơ bản. Mang đến sự dễ dàng và tiện lợi khi sử dụng. Giao diện trực quan, sử dụng ứng dụng trên máy tính bảng hoặc điện thoại thông minh. Người dùng thao tác nhanh mà không cần qua đào tạo chuyên sâu.

AT-100 tích hợp các ứng dụng hiện đại, công nghệ độc quyền, và khả năng kết nối linh hoạt. Đo lường chính xác và đa dạng, dễ dùng, cơ động. Máy đáp ứng các nhu cầu công việc cân chỉnh thiết bị quay cơ bản. Máy không có màn hình hiển thị, mọi thông tin được chuyển về điện thoại hoặc Tablet.

AT-100 là kết quả của gần 40 năm kinh nghiệm và sự sáng tạo trong lĩnh vực cân chỉnh đồng trục. Ứng dụng công nghệ tiên tiến để tối ưu hóa trải nghiệm người dùng. Hãy khám phá thêm các giải pháp cân chỉnh trục khác của chúng tôi để tìm hiểu thêm về những tiện ích mà nhà sản xuất mang lại.

Máy cân chỉnh đồng tâm trục bằng laser AT-100

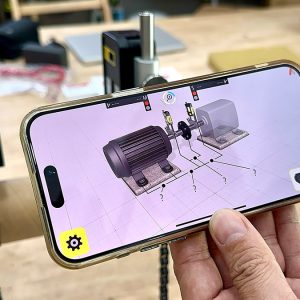

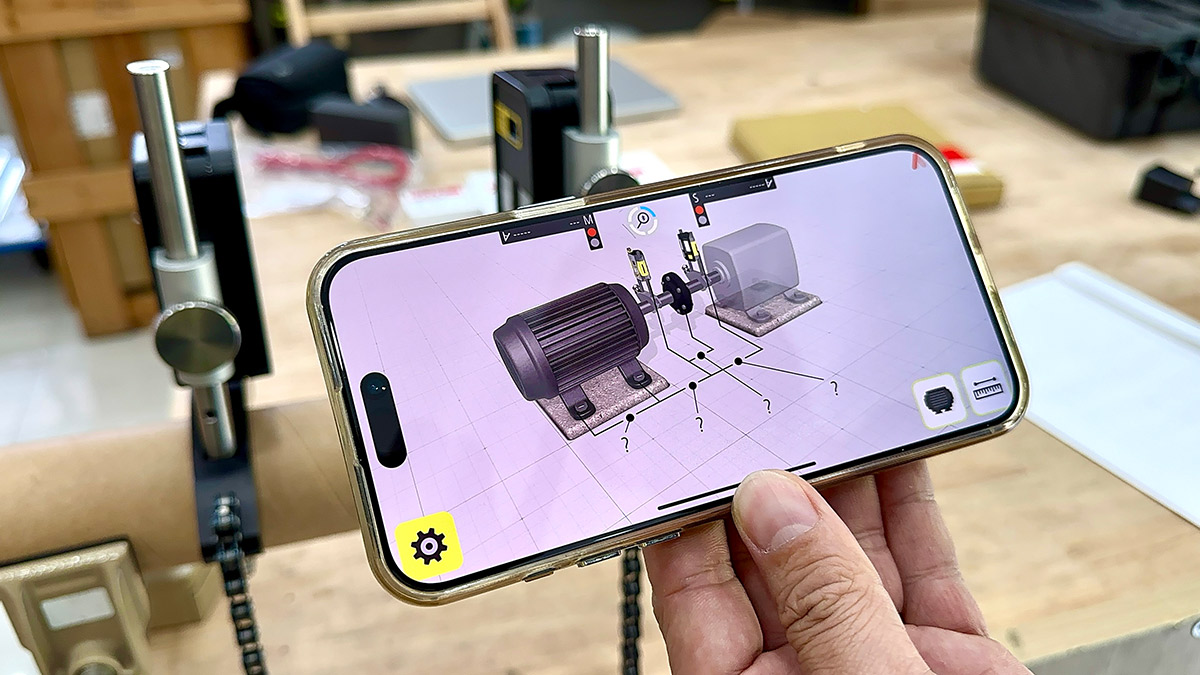

GuideU™ là thế hệ tiếp theo của giao diện đồ họa 3D dùng trong cân chỉnh trục. Mang đến sự khác biệt nhờ công nghệ độc quyền và khả năng tùy chỉnh. Với thiết kế biểu tượng trực quan, màu sắc phân biệt rõ ràng.

Thiết bị cân chỉnh đồng trục AT-100 giúp cho việc đo lường, cân chỉnh, lập tài liệu. Báo cáo từng công việc trở nên dễ dàng và hiệu quả hơn.

Thông qua các bước dẫn dắt logic, dễ hiểu và trực quan, GuideU™ cung cấp các giá trị đo chính xác. Chỉ dẫn hiệu chỉnh rõ ràng, từ đó giảm thiểu tối đa rủi ro do lỗi con người. Đảm bảo công việc cân chỉnh thiết bị quay được thực hiện chính xác và nhanh chóng.

TrueLive™ là công nghệ tiên phong trong cân chỉnh trục

Công nghệ mang lại độ chính xác vượt trội với sự hỗ trợ từ hai cảm biến tích hợp tia laser và thiết bị đo góc nghiêng. Điểm đặc biệt của TrueLive™ là khả năng giám sát đồng thời vị trí của cả hai trục. Luôn cung cấp dữ liệu trực tiếp và chính xác.

Dù có sự gián đoạn như di chuyển máy ra khỏi phạm vi cảm biến hay ngắt tia laser, hệ thống vẫn có thể cập nhật và tiếp tục đưa ra các giá trị đo mới. Tính năng này giúp tiết kiệm thời gian, đảm bảo việc cân chỉnh được thực hiện nhanh chóng và hiệu quả. TrueLive™ mang đến sự tin cậy trong quá trình vận hành máy móc.

VertiZontal™ là giao diện người dùng thông minh

Thiết kế để tối ưu hóa quy trình cân chỉnh máy. Giao diện này tự động hiển thị chính xác lượng điều chỉnh cần thiết bằng cách thêm hoặc bớt shims inox tại chân máy. Trực quan sẽ mang lại cho người vận hành khắc phục sai lệch nhanh chóng.

Điểm nổi bật của VertiZontal™ là khả năng loại bỏ việc phải đo lại giữa các giai đoạn căn chỉnh theo chiều dọc và chiều ngang, từ đó tiết kiệm thời gian và đảm bảo độ chính xác cao trong từng phép đo. Với tính năng độc đáo này, người dùng có thể hoàn thành công việc một cách hiệu quả hơn mà không cần thao tác phức tạp.

Chức năng báo cáo PDF

Ứng dụng cân chỉnh đồng tâm trục của nhà sản xuất giúp đơn giản hóa quy trình tạo báo cáo. Tính năng này, bạn nhanh chóng tạo các báo cáo đo lường dưới dạng file PDF ngay tại chỗ.

Báo cáo được chuyển đổi và lưu lại trong vài giây, sau đó có thể chia sẻ tức thì từ thiết bị di động của bạn. Tiết kiệm thời gian, giúp việc quản lý và trao đổi thông tin trở nên thuận tiện và hiệu quả hơn.

Máy cân chỉnh đồng tâm trục AT-100
khoảng cách tới 2m

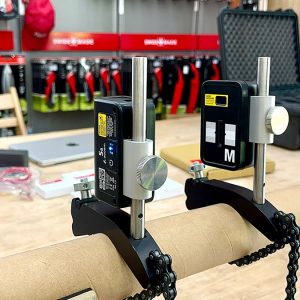

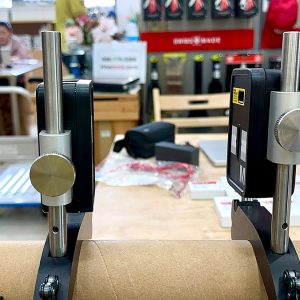

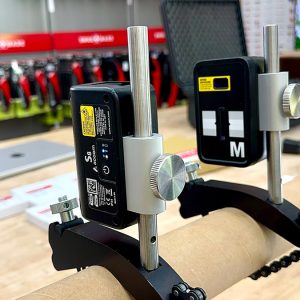

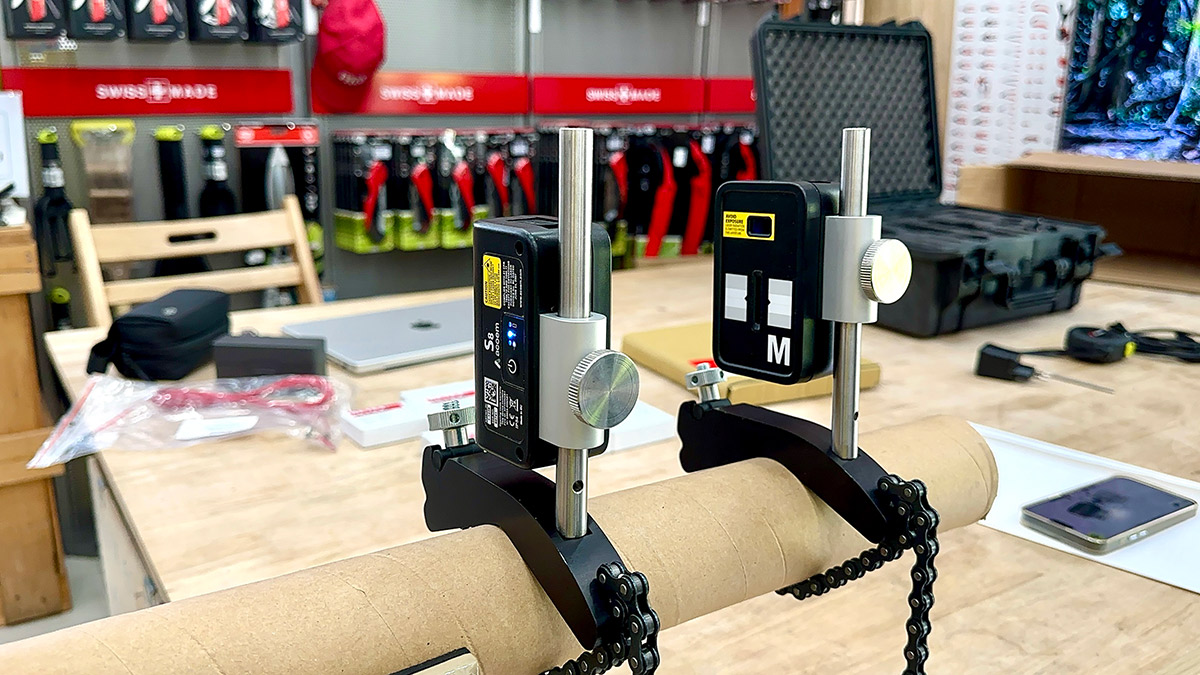

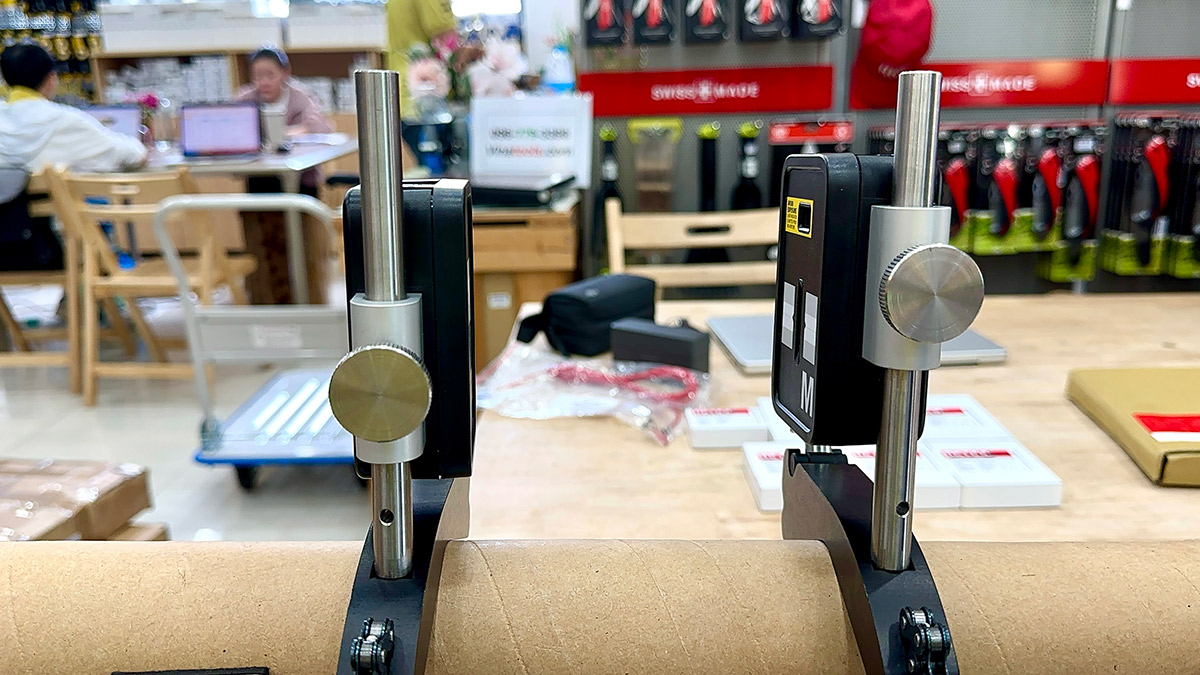

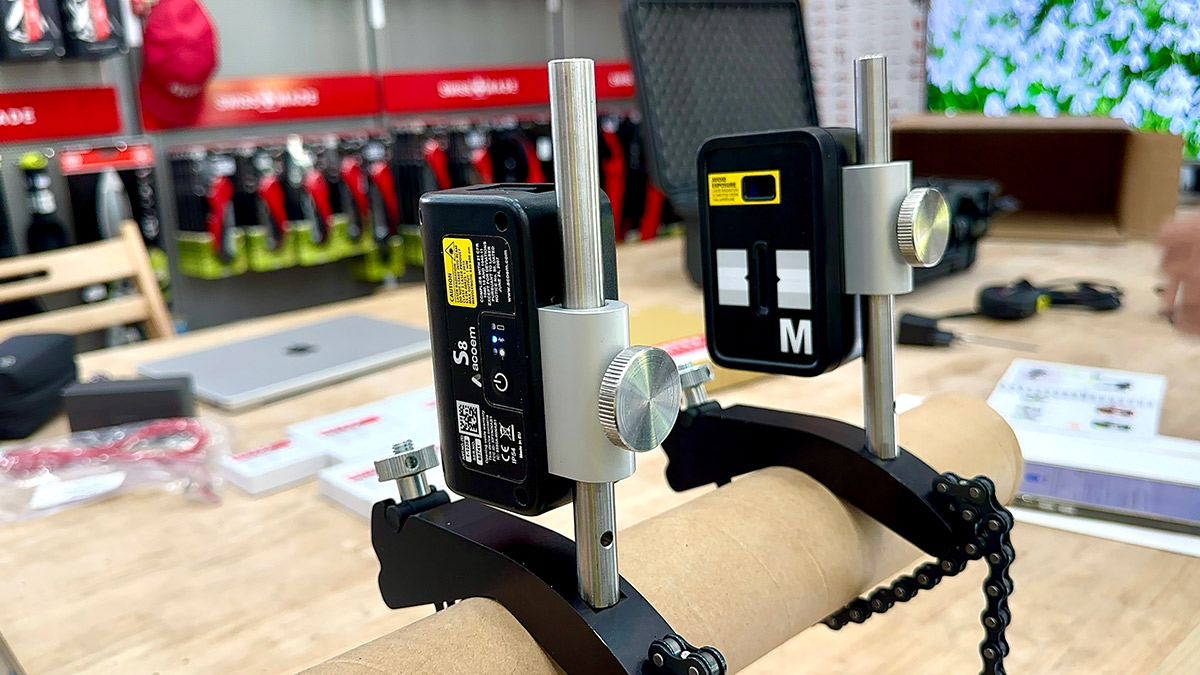

Đo đạc và điều chỉnh vị trí trục chính xác, sử dụng công nghệ laser tiên tiến. Máy tích hợp cảm biến M8 và S8, mỗi cảm biến có khung nhôm anod hóa bền và vỏ bằng nhựa ABS. Hệ thống hoạt động hiệu quả trong khoảng nhiệt độ từ 0°C đến 50°C. Bảo vệ chống bụi và nước theo tiêu chuẩn IP54.

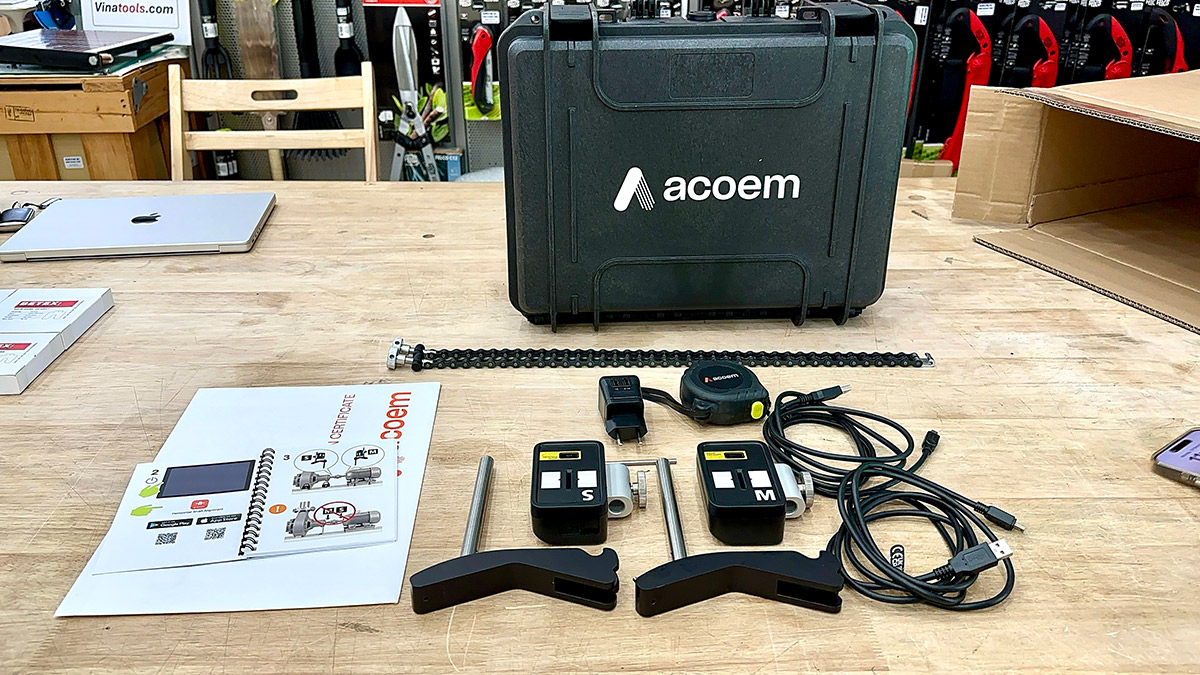

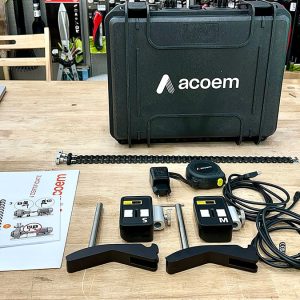

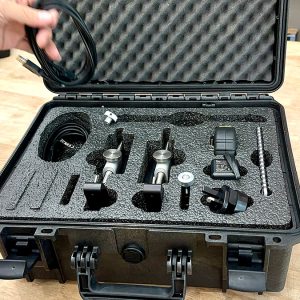

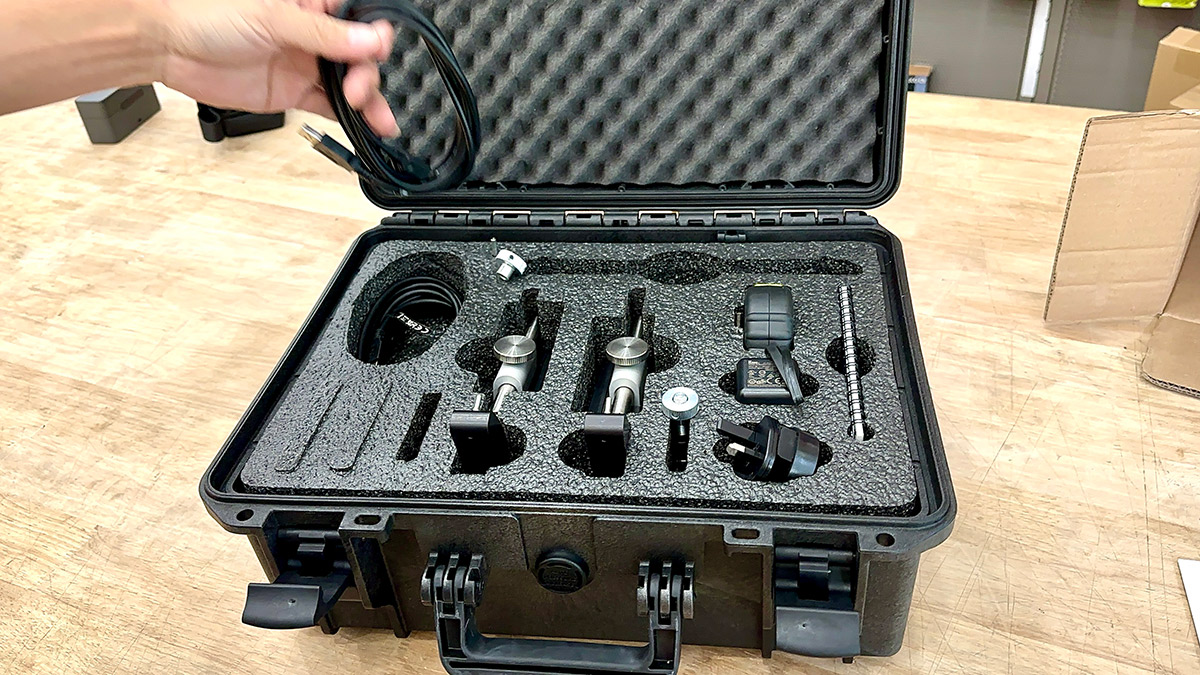

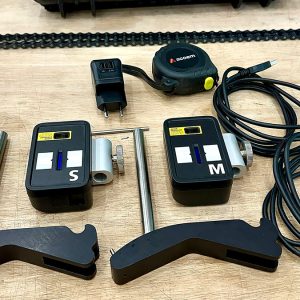

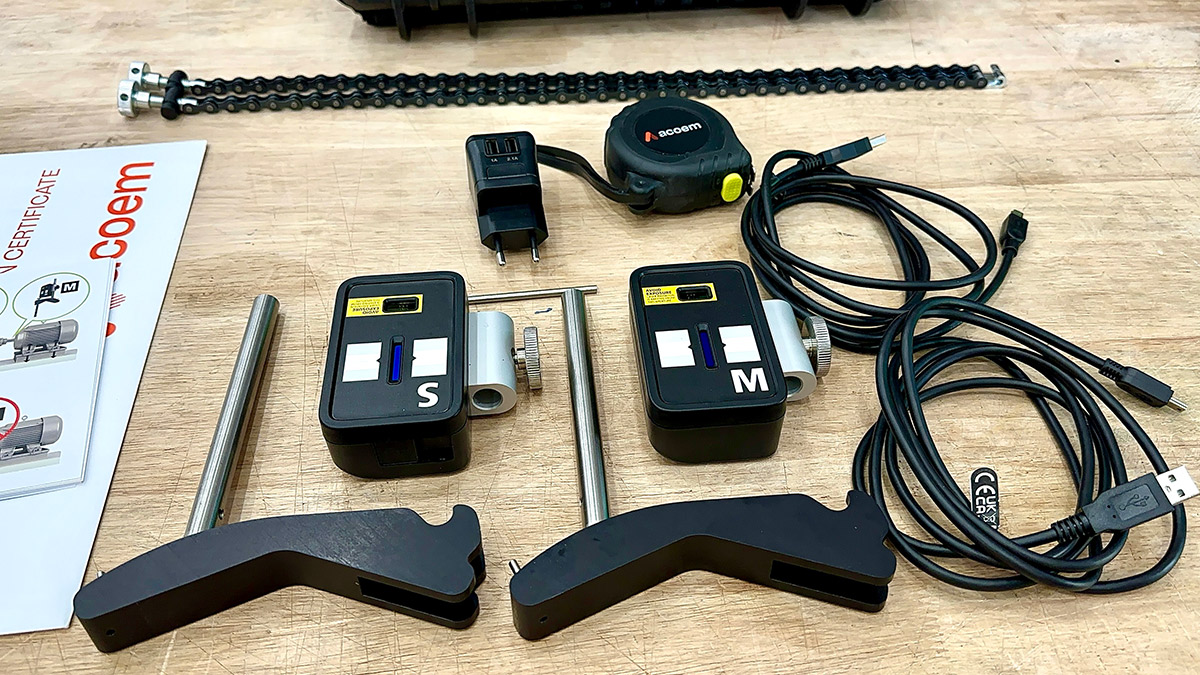

• Cảm biến, loại M8/S8
• Bộ thanh nối
• Chuỗi xích 12,7 mm với 60 mắt xích (dài 500 mm)
• Thước cuộn dài 5 m
• V-bracket hoàn chỉnh
• Dụng cụ thanh nối – 1 cái
• Cáp USB A-mini B dài 2 m
• Nguồn điện với 2 cổng USB, 5 VDC

Cảm biến sử dụng laser diode class II 650 nm, công suất dưới 1 mW. Khoảng cách đo tối đa lên đến 2 m. Độ chính xác đo đạt 1% ± 1 chữ số. Độ phân giải của cảm biến là 0,01 mm. Mỗi bộ máy cân chỉnh đồng trục bằng laser AT-100 bao gồm đầy đủ các phụ kiện cần thiết.

Cân chỉnh trục một cách chính xác và dễ dàng

Ứng dụng của AT-100 rất đa dạng, từ việc căn chỉnh đồng trục cho thiết bị quay. Chẳng hạn như động cơ đến bơm, máy nén khí, hệ thống thông khí. Kết nối không dây qua Bluetooth với phạm vi lên đến 10m. Điều khiển dễ dàng thông qua thiết bị di động hoặc máy tính bảng.

• Công nghệ laser tiên tiến: Sử dụng laser diode class II. Đo chính xác với khoảng cách tối đa 2 m.
• Độ chính xác cao: Độ phân giải cảm biến 0,01 mm và độ chính xác đo 1% ± 1 chữ số.
• Kết nối không dây: Tích hợp Bluetooth class I với phạm vi lên đến 10m.
• Thời gian hoạt động lâu: Pin Li-Ion dung lượng cao cho phép hoạt động liên tục trong 12 giờ.
• Giao diện người dùng thông minh: Hỗ trợ ứng dụng trực quan trên máy tính bảng hoặc điện thoại.
• Chức năng Softcheck™: Kiểm tra và khắc phục điều kiện chân mềm (soft foot), hay lỏng ốc chân máy.
• Thiết kế bền bỉ: Khung nhôm anod hóa và vỏ nhựa ABS. Cấp bảo vệ IP54 chống bụi và nước.
• Tính năng VertiZontal™: Điều chỉnh nhanh theo cả chiều dọc và chiều ngang.
• Tạo báo cáo PDF nhanh chóng: Kết quả đo lường thành file PDF, dễ dàng chia sẻ ngay tại chỗ.
• Hướng dẫn trực quan: Cung cấp chỉ dẫn chi tiết và thời gian thực trong suốt quá trình căn chỉnh.

Với pin Li-Ion dung lượng cao, máy có thể hoạt động liên tục trong 12 giờ và sạc đầy trong 8 giờ. Tính năng như kiểm tra và điều chỉnh chân mềm (Softcheck™) giúp tối ưu hóa và hiệu quả. Chính xác trong mọi môi trường làm việc ngoài công trường cũng như trong nhà xưởng.

Thông số kỹ thuật của máy cân chỉnh đồng trục AT-100

• Cảm biến: M8 và S8
• Vật liệu khung: Nhôm anod hóa, vỏ nhựa ABS
• Nhiệt độ hoạt động: 0°C đến 50°C
• Nhiệt độ lưu trữ: -20°C đến 70°C
• Nhiệt độ lưu trữ dài hạn: 18°C đến 28°C
• Nhiệt độ sạc pin: 0°C đến 40°C
• Độ ẩm tương đối: 10% – 90%
• Trọng lượng: 222 g
• Kích thước: 94 mm x 87 mm x 37 mm
• Bảo vệ môi trường: IP54
• Loại laser: Diode laser class II, 650 nm
• Công suất laser: < 1 mW
• Khoảng cách đo: Tối đa 2 m
• Cảm biến đo: Cảm biến dòng kỹ thuật số
• Chiều dài cảm biến: 20 mm
• Độ phân giải cảm biến: 0,01 mm
• Độ chính xác đo: 1% ± 1 chữ số
• Độ phân giải thiết bị đo góc: 1°
• Độ chính xác thiết bị đo góc: ±3°
• Kết nối không dây: Bluetooth class I
• Phạm vi giao tiếp không dây: 10 m
• Cổng kết nối: 1 cổng USB Mini (sạc: 5V, 0,5A)
• Nguồn điện: Pin Li-Ion hiệu suất cao hoặc nguồn điện ngoài
• Thời gian hoạt động: 12 giờ liên tục
• Thời gian sạc pin (khi hệ thống tắt): 8 giờ
• Dung lượng pin: 10,4 Wh
• Đèn LED chỉ báo: Trạng thái giao tiếp không dây, truyền laser, và trạng thái pin

AT-100 giúp đơn giản hóa quy trình cân chỉnh đồng trục bằng laser. Tối ưu hóa thời gian và công sức cho người sử dụng nhờ các hướng dẫn trực quan. Giảm nguy cơ sai sót và mang lại kết quả tin cậy cho hệ thống. Giảm chi phí bảo trì, bảo dưỡng.
