Dụng cụ lắp ghép ống nhựa PVC Ø89–216mm MCC PIS, cơ cấu bánh răng thanh răng

★ 0.0 (0 评价)

已售: 0

浏览量: 0

进口自: 日本

产地: 日本

Dụng cụ lắp ghép ống nhựa PVC Ø89–216mm MCC PIS ép ống cứng vào bát nối bằng sức tay thợ. Cơ cấu bánh răng thanh răng chuyển lực kéo thành lực đẩy ống đều theo vạch dấu. Tay gạt đảo chiều cho phép rút ống ngay khi lắp sai. Hai thân máy kẹp ống bằng xích gồm một thân cố định và một thân di động.

SKU: PIS

2 个变体

CN¥0.00 - CN¥4,334.67

库存状态: 因SKU而异

参考价格

描述

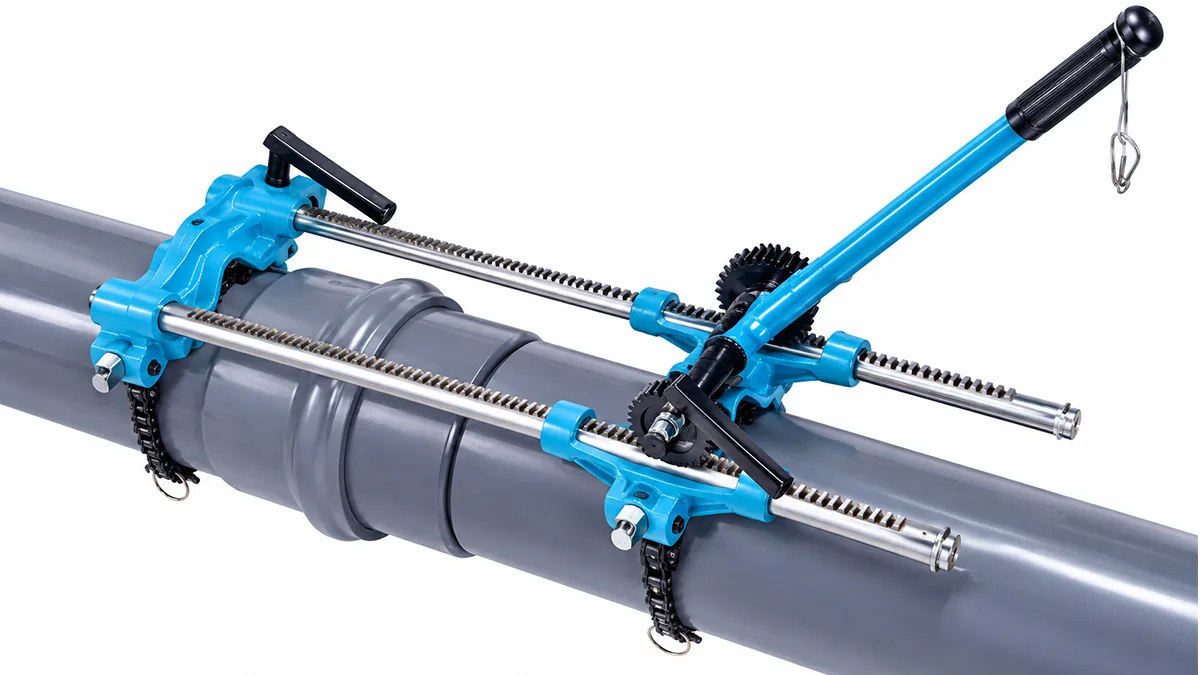

Dụng cụ lắp ghép ống nhựa PVC Ø89–216mm MCC PIS dùng để ấn ống nhựa cứng vào đầu bát bằng sức tay. Cơ cấu bánh răng – thanh răng chuyển lực kéo tay thành chuyển động đẩy ống đều. Hai thân máy kẹp vào ống bằng xích, một thân cố định và một thân di động.

Dòng máy có hai mã. PIS-150 làm việc với cỡ danh nghĩa 75 đến 150, nặng 14,3 kg. PIS-200 mở rộng tới cỡ 200, nặng 18,5 kg. Máy phù hợp ống VP (VPW), HIVP (HIVPW), ống VU, mối nối gioăng cao su và mối nối TS dán keo. Khi còn đủ phần ống để kẹp, thợ có thể lắp cả co nối.

Cấu tạo Dụng cụ lắp ghép ống nhựa PVC Ø89–216mm MCC PIS

Cơ cấu bánh răng thanh răng và tay gạt

Lực tay tác động lên tay đòn vận hành, qua cặp bánh răng ăn khớp thanh răng, đẩy thân di động tiến về phía bát nối. Hành trình chia nhỏ theo từng nhịp gạt nên thợ kiểm soát được độ ngập ống theo vạch dấu. Khi cần kéo ống ra ngay sau khi lắp, người dùng lật cần liên kết sang chiều ngược lại.

Truyền lực bằng bánh răng ăn khớp thanh răng, thao tác gạt tới lui.
Đảo chiều lắp – rút bằng cách lật cần liên kết, dùng tay gạt đảo chiều.
Thân cố định và thân di động kẹp ống bằng xích và móc xích.
Tay siết và khâu liên kết giữ chặt vòng ôm quanh thân ống.
Dây cáp khóa tay đòn vào thân cố định khi di chuyển máy.
Lực tác động lên tay đòn giới hạn ở mức 50 kg.

Bộ phụ kiện đi kèm gồm bình xịt dầu, bàn chải vệ sinh và ống lót cao su. Thanh răng cùng bánh răng cần được chải sạch đất cát rồi tra dầu sau mỗi ca. Bu lông các cụm nên kiểm tra định kỳ và siết lại nếu lỏng. Phát hiện nứt vỡ hoặc ma sát bất thường thì ngừng dùng và gửi sửa chữa.

Kích thước choán chỗ khi mở hết

Kích thước A và C là bề rộng mặt tiếp xúc với ống của hai thân máy. Kích thước B là khoảng hở giữa A và C khi máy mở hết hành trình. Thông số này quyết định chiều dài rãnh đào hoặc khoảng trống cần có quanh mối nối.

Thuộc tính	MCC PIS-150	MCC PIS-200
Tên sản phẩm	Dụng cụ lắp ghép ống nhựa PVC	Dụng cụ lắp ghép ống nhựa PVC
Mã sản phẩm	PIS-150	PIS-200
Kích thước ống danh nghĩa (Nhật Bản)	75–150	75–200
Đường kính ngoài ống Việt Nam (tham khảo)	Ø89–165 mm	Ø89–216 mm
Kích thước dụng cụ (Dài × Rộng × Cao)	605 × 250 × 121 mm	705 × 260 × 128 mm
Khối lượng	14,3 kg	18,5 kg
Mã vạch JAN	4989065106871	4989065107007

Với mối nối gioăng cao su, thân cố định kẹp cách phần côn của bát nối trong phạm vi 10 mm. Với mối nối dán keo, hai bát cách nhau khoảng 100 mm trước khi quét keo. Thân di động đặt ở đầu ngoài cùng thanh răng để đủ hành trình đẩy.

Ứng dụng thường gặp

Máy phục vụ thi công tuyến thoát nước và cấp nước bằng ống nhựa cứng trong hào đào. Thợ dùng khi lực đẩy tay hoặc đòn bẩy không đủ để ép ống vào bát gioăng. Công tác nối ống VU, VP, HIVP trong hố ga và tuyến ngầm đều áp dụng được. Trường hợp lắp co nối, cần chừa đủ đoạn ống thẳng cho vòng xích bám. Máy cũng dùng rút lại ống khi vừa lắp sai, lúc keo hoặc chất bôi trơn chưa khô.

Lưu ý vận hành và an toàn

Đeo găng tay bảo hộ và giữ ngón tay tránh xa vùng bánh răng, thanh răng. Không rút ống đã lắp lâu hoặc tuyến ống hiện hữu. Đầu ống phải vát mép theo chỉ định của nhà sản xuất ống rồi bôi chất bôi trơn hoặc keo. Ống đường kính lớn và thi công mùa hè nên chọn keo khô chậm.
