气动铆钉枪 RIVIT RIV938P 液压气动铆螺母枪，M3-M10

Máy rút đai ốc tán khí nén RIVIT RIV938P là bản mô tơ tăng cường của RIV938 cho dây chuyền công nghiệp có nhịp sản xuất cao. Mô tơ khí vặn vào 2.200 và vặn ra 2.600 vòng/phút rút ngắn chu kỳ mỗi đai ốc tán, piston hồi bằng khí thay cho lò xo nên bền hơn.

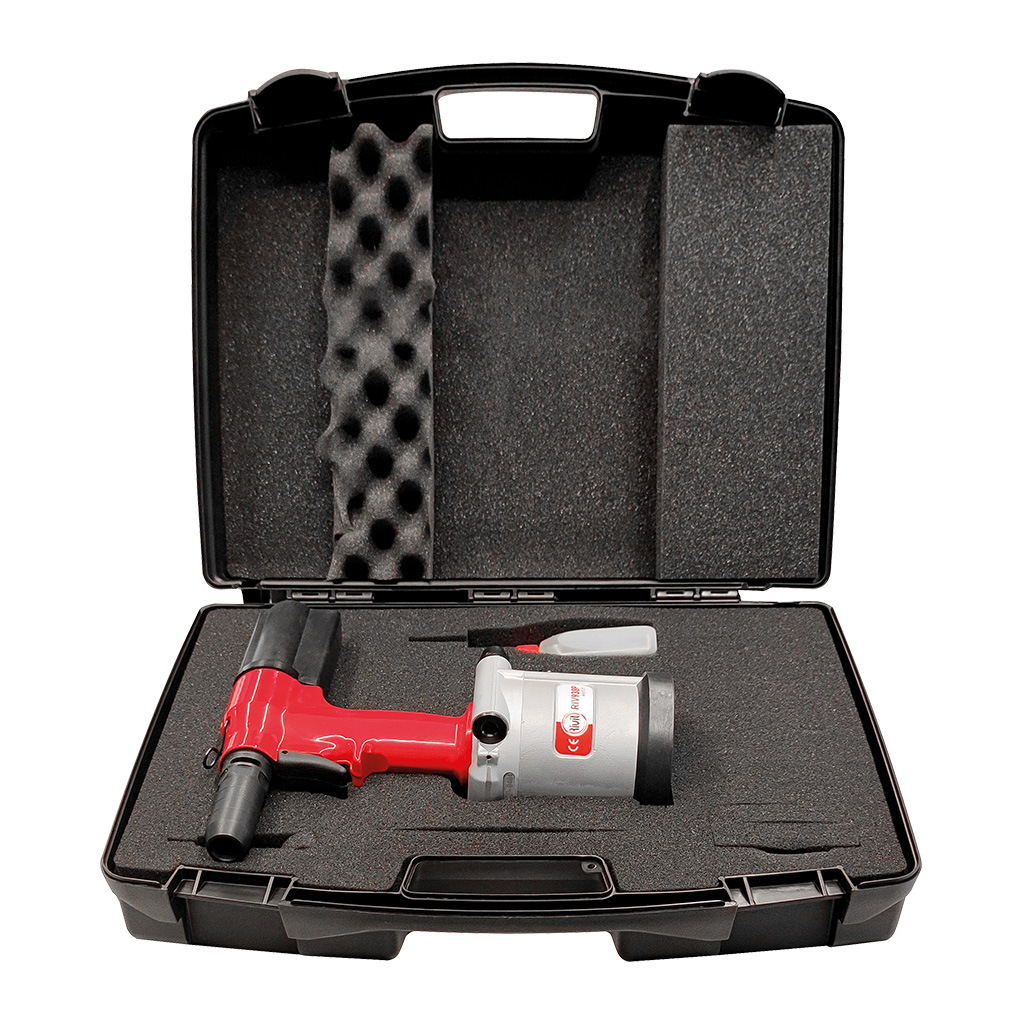

Lực kéo 20.000 N, hành trình tối đa 6,5 mm, khối lượng 2,1 kg, chỉnh lực theo mã màu, móc treo cân bằng gập được, khớp khí xoay, bảo vệ mô tơ và đệm cao su chống rơi. Giao trong vali kèm 100 cc dầu thủy lực, chốt chỉnh, khóa lục giác 3 mm, cờ lê đa năng và vòng treo. Máy rút đai ốc tán khí nén dùng cho đai ốc tán cái Rivsert và đai ốc tán đực Rivbolt.

Đặt ty ren vào đai ốc tán là mô tơ khí tự vặn vào, bóp cò để ép phồng thân đai ốc tán rồi tự vặn ra trong một pha. Ty ren là vít lục giác chìm cấp bền 12.9 phổ thông, dễ mua thay thế, thay bộ đầu không cần cờ lê và không phải chỉnh lại khi đổi độ dày tấm. Máy giao trong vali nhựa, bộ đầu theo cỡ ren đặt riêng. Hàng chính hãng RIVIT, nhập khẩu từ Ý.

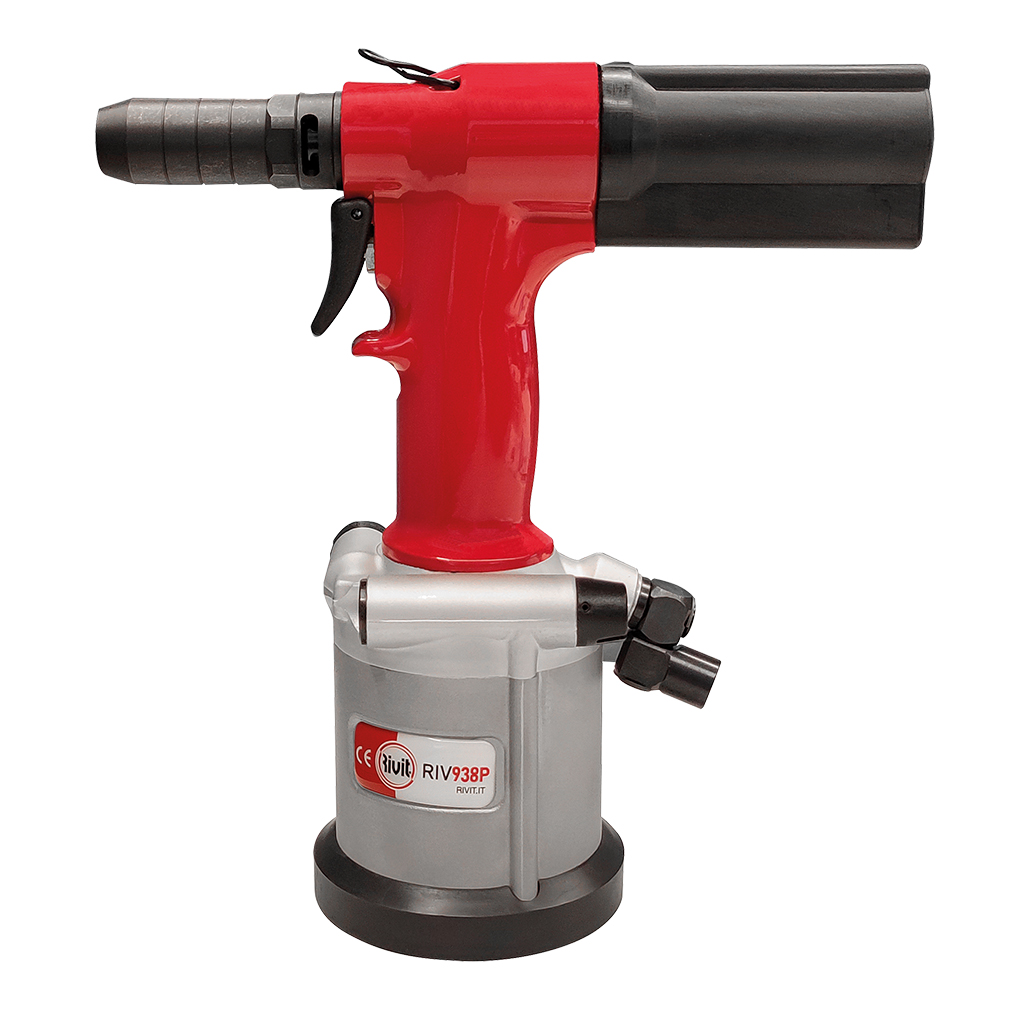

Máy rút đai ốc tán khí nén RIVIT RIV938P M3 đến M10

Dùng cho ô tô, cơ khí chế tạo, khung thép, bồn kín, thiết bị ngành thực phẩm và điện tử. Thông số dưới đây lấy đúng theo trang kỹ thuật của hãng, không quy đổi thêm.

• Áp suất khí làm việc: 6 bar
• Áp suất khí tối thiểu và tối đa: 5 đến 7 bar
• Tiêu thụ khí mỗi chu kỳ ở 6 bar: 5 lít
• Hành trình tối đa: 6,5 mm
• Lực kéo: 20.000 N
• Tốc độ mô tơ vặn vào: 2.200 vòng/phút
• Tốc độ mô tơ vặn ra: 2.600 vòng/phút
• Khối lượng: 2,1 kg
• Độ rung: < 2,5 m/s²
• Độ ồn: < 76 dB(A)

Cùng dòng của RIVIT: RIVIT RIV998, RIVIT RIV939, RIVIT RIV939P, RIVIT RIV916, RIVIT RIV916B, RIVIT RIV949. Xem thêm tại mục máy bắn rivet.

Nguyên lý hoạt động

RIV938P sử dụng khí nén làm nguồn năng lượng để thực hiện toàn bộ chu trình tán. Motor khí nén trước tiên vặn trục kéo vào đai ốc tán ren. Sau đó, hệ thống thủy lực tạo lực kéo lớn, làm thân đai ốc biến dạng và ép chặt vào vật liệu. Khi quá trình tán hoàn tất, motor khí nén quay ngược để tháo trục kéo khỏi đai ốc. Hệ thống piston khí nén đưa cơ cấu về vị trí ban đầu, sẵn sàng cho chu kỳ tiếp theo. Cơ cấu khí nén kết hợp thủy lực giúp máy vừa thao tác nhanh, vừa tạo lực kéo tới 19.000 N.

Hướng dẫn lựa chọn bộ đầu lắp cho RIV938P

RIV938P được cung cấp không kèm bộ đầu lắp phía trước. Vì vậy, cần chọn bộ đầu phù hợp với loại chi tiết ren và kích thước ren thực tế.

• Bước 1 – Xác định loại chi tiết cần tán: chọn RIVSERT nếu sử dụng đai ốc tán ren cái. Chọn RIVBOLT nếu sử dụng bu lông tán ren đực.
• Bước 2 – Xác định hệ ren: thông thường chọn Metric cho ren hệ mét. Nếu sử dụng ren inch, chọn bộ tương ứng UNC hoặc UNF.
• Bước 3 – Xác định kích thước ren: RIVSERT sử dụng trong phạm vi M3–M10. RIVBOLT sử dụng trong phạm vi M4–M10.
• Bước 4 – Tra mã bộ đầu lắp: sau khi xác định đủ loại chi tiết + hệ ren + kích thước ren, tra bảng mã phụ kiện của RIVIT.
• Mỗi kích thước ren cần bộ đầu lắp tương ứng. Không nên lựa chọn chỉ dựa trên hình dạng bên ngoài của đai ốc tán.
• Hình dạng thân RIVSERT như trụ, lục giác hoặc bán lục giác liên quan đến ứng dụng và khả năng chống xoay.
• Khi đặt hàng, nên cung cấp mã hoặc thông số của RIVSERT/RIVBOLT đang sử dụng để xác định chính xác bộ đầu lắp.

Cách nhớ đơn giản:
Loại tán → Hệ ren → Cỡ ren → Mã bộ đầu lắp.

Ví dụ, khách cần tán RIVSERT M6 hệ mét thì chỉ cần đi theo nhánh RIVSERT → Metric → M6 để chọn mã kit. Không cần đọc toàn bộ bảng phụ kiện.

Đúng, nếu bám chính xác bảng “Item codes” trong catalogue, nên hướng dẫn khách theo từng nhánh như sau.

RIV938P_datasheet_EN.pdf

Cách chọn bộ đầu lắp RIV938P

Trước tiên xác định máy sẽ lắp RIVSERT hay RIVBOLT. Sau đó xác định ren Metric hoặc Inches, rồi chọn đúng cỡ ren.

Cách hiểu có thể ngắn gọn như sau:

Lựa chọn bộ đầu lắp: RIV938P không bao gồm bộ đầu lắp trong cấu hình tiêu chuẩn. Bộ đầu được lựa chọn theo loại chi tiết cần tán gồm RIVSERT hoặc RIVBOLT, kết hợp với hệ ren và kích thước ren. Ví dụ, khi sử dụng đai ốc tán RIVSERT ren M6, lựa chọn bộ đầu thuộc nhóm RIVSERT – Metric – M6. Mỗi cỡ ren sử dụng bộ đầu tương ứng theo bảng mã phụ kiện của nhà sản xuất.
