多功能F夹 KombiKlamp SG-VAD, 双向开口角度60度

Name: 多功能F夹 KombiKlamp SG-VAD, 双向开口角度60度
Brand: BESSEY
SKU: SG30VAD
Price: 5059000.0 VND
Availability: InStock

★ 0.0 (0 评价)

已售: 1

浏览量: 0

进口自: 德国

产地: 德国

Hành trình 300mm cùng lực kẹp 7500N cho phép kẹp chắc chắn phôi tròn, oval, vuông và vô định hình nhờ má kẹp linh hoạt điều chỉnh góc từ 60° bên trong đến 60° bên ngoài. Ngàm động tháo rời dễ dàng, đảo chiều thành chế độ đẩy chỉ bằng một con vít. Thanh cái thép rèn áp lực cao mạ chrome, chịu momen vặn lớn, không cong vênh. Tay quay chữ T bọc nhựa mềm giúp vận hành thoải mái.

SKU: SG30VAD

CN¥1,285.88

库存状态: 1

参考价格

描述

Cảo chữ F đa năng BESSEY SG30VAD kết hợp ba chức năng trong một thiết bị: kẹp phẳng, kẹp phôi cong và đẩy. Hành trình 300mm, độ sâu ngàm 120mm cùng lực kẹp tối đa 7500N đáp ứng yêu cầu gia công kim loại, lắp ráp cơ khí và thi công khóa. Má kẹp hai mảnh điều chỉnh góc linh hoạt từ 60° bên trong đến 60° bên ngoài, tiếp cận chính xác bề mặt tròn, oval, tam giác hay vô định hình mà không cần thay đổi dụng cụ.

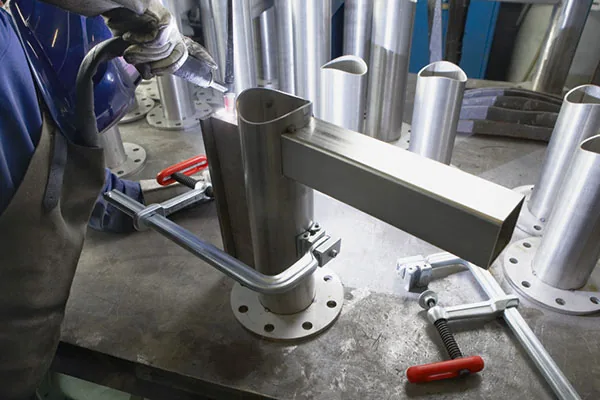

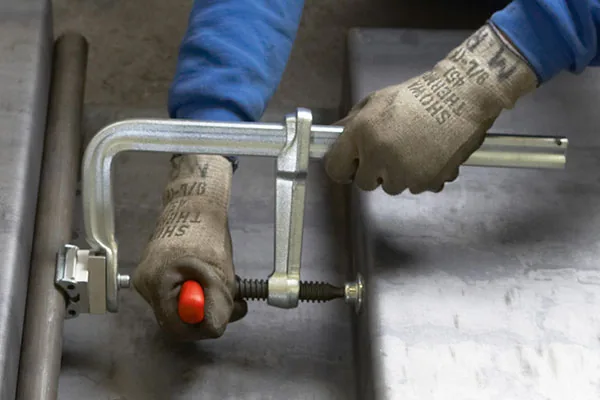

Cảo chữ F kiểu KombiKlamp SG30VAD, hành trình 300mm, lực 7500N

Ngàm động tháo rời nhanh chóng, đảo ngược vị trí để chuyển từ chế độ kẹp sang đẩy chỉ bằng một con vít. Thiết kế này giúp tiết kiệm thời gian và không gian lưu trữ khi thay thế nhiều loại cảo riêng biệt.

Cấu tạo và vật liệu cảo chữ F đa năng

Thanh cái và ngàm cố định

Thanh cái thiết diện 30×15mm được rèn từ thép áp lực cao, tôi cứng, chịu momen vặn lớn mà không bị cong vênh hay xoắn. Bề mặt mạ chrome si mờ chống ăn mòn, kéo dài tuổi thọ trong môi trường xưởng ẩm ướt. Ngàm cố định gắn chặt vào đầu thanh, đảm bảo độ vuông góc khi kẹp.

Thiết diện thanh: 30×15mm
Vật liệu: thép rèn áp lực cao, tôi cứng
Bề mặt: mạ chrome si mờ
Ngàm cố định gắn liền, không rơ

Trục vít hình thang được cán nguội, tôi nhiệt và phosphat hóa, đảm bảo độ bền cao khi vặn liên tục. Ren chính xác giúp ngàm động di chuyển êm, không rơ.

Má kẹp linh hoạt và đĩa kẹp tròn

Má kẹp hai mảnh điều chỉnh góc từ 60° trong đến 60° ngoài, ôm sát phôi cong hoặc góc cạnh. Diện tích một vế má 22×50mm phân bố áp lực đều, tránh lún bề mặt phôi mềm. Khi cần kẹp phẳng hoàn toàn, tháo má linh hoạt ra để sử dụng mặt phẳng ngàm trực tiếp.

Góc điều chỉnh: 60° trong đến 60° ngoài
Diện tích vế má: 22×50mm
Đĩa kẹp tròn trên ngàm động: Ø38mm
Tháo lắp không cần dụng cụ

Đĩa kẹp tròn Ø38mm trên ngàm động thay thế dễ dàng khi mòn, không cần dụng cụ chuyên dụng. Thiết kế này giúp bảo dưỡng nhanh, giảm thời gian ngừng máy.

Tay quay chữ T và cơ cấu hãm

Tay quay chữ T bằng thép, bọc nhựa mềm BESSEY grip, giúp vặn chặt mà không trượt tay khi có dầu mỡ. Miếng đệm nhựa trên tay quay giảm mỏi khi vận hành lâu. Cơ cấu hãm cuối hành trình ngăn ngàm động tuột ra ngoài thanh khi nới lỏng hoàn toàn.

Tay quay chữ T bọc nhựa mềm
Miếng đệm nhựa chống trượt
Cơ cấu hãm cuối hành trình tháo rời
Vặn bằng tay, không dùng đòn bẩy phụ

Cơ cấu hãm tháo rời cho phép đảo nhanh ngàm động khi chuyển sang chế độ đẩy. Kiểm tra định kỳ hoạt động của cơ cấu này để đảm bảo an toàn khi sử dụng.

Ứng dụng thường gặp

Thi công kim loại: hàn khung thép, lắp ráp kết cấu, giữ chi tiết khi khoan taro. Nghề khóa: kẹp cửa sắt, cổng cuốn khi lắp bản lề hoặc hàn gia cố. Xưởng mộc kim loại: kẹp ống tròn, thanh profile khi cắt hoặc mài. Bảo dưỡng máy móc: giữ chi tiết tròn khi tháo ổ bi, bánh răng. Chế độ đẩy hỗ trợ tách chi tiết ép chặt, nắn thẳng thanh cong nhẹ.

Hướng dẫn bảo dưỡng

Làm sạch thanh cái bằng dung môi, loại bỏ keo khô, sáp, chất tách khuôn silicon. Giữ thanh khô ráo, không để dầu mỡ làm ngàm động trượt. Tra dầu trục vít và đĩa kẹp định kỳ. Nếu thanh bóng, dùng giấy nhám hạt 100 chà nhẹ hai mặt hẹp để tăng ma sát. Kiểm tra cơ cấu hãm trước mỗi ca làm việc.

技术说明

Hành trình kẹp: 300mm
Độ sâu ngàm: 120mm
Thiết diện thanh cái: 30×15mm
Lực kẹp tối đa: 7500N
Góc điều chỉnh má kẹp: 60° trong đến 60° ngoài
Diện tích vế má kẹp: 22×50mm
Đường kính đĩa kẹp tròn: Ø38mm
Vật liệu thanh cái: thép rèn áp lực cao, tôi cứng
Bề mặt thanh: mạ chrome si mờ
Vật liệu trục vít: thép cán nguội, tôi nhiệt, phosphat hóa
Vật liệu đĩa kẹp: thép phosphat hóa
Tay quay: thép bọc nhựa mềm BESSEY grip
Trọng lượng: 2,95kg

标签 / 关键词: cảo BESSEY , cảo chữ F đa năng , Cảo dây , cảo đa chức năng , cảo hành trình 300mm , cảo kẹp kim loại , cảo kẹp phôi tròn , cảo lắp ráp cơ khí , cảo má linh hoạt , cảo nghề khóa , dụng cụ kẹp gia công , KombiKlamp
