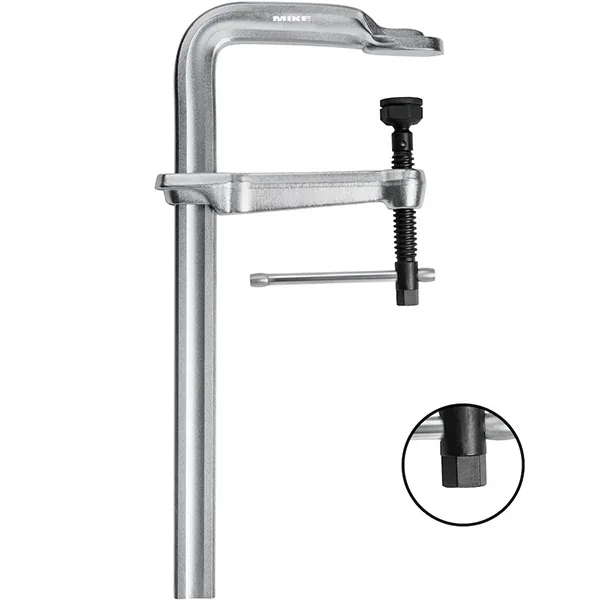

F夹BESSEY STBM重型高性能夹钳,开口300-1500 mm,夹持力22000 N,拧紧扭矩70 Nm

★ 0.0 (0 评价)

已售: 0

浏览量: 0

进口自: 德国

产地: 德国

Lực kẹp 22.000N và mô-men xoắn siết 70Nm giúp vam chữ F BESSEY STBM phục vụ hàn kết cấu kim loại quy mô lớn như bồn bể, giàn khoan dầu khí, chân đế và đóng tàu. Má kẹp chịu nhiệt có lớp lót thép sinter nghiêng tới 35°, đầu trục vít tích hợp bolt lục giác 19mm cho thao tác chính xác. Ray và giá đỡ bằng thép tôi mạ kẽm, trục vít thép cuộn tôi phosphat hóa đảm bảo độ bền cao trong môi trường công nghiệp nặng.

SKU: STBM-

8 个变体

CN¥2,325.91 - CN¥4,190.30

库存状态: 因SKU而异

参考价格

描述

Vam chữ F hạng nặng BESSEY STBM cung cấp lực kẹp 22.000N kết hợp mô-men xoắn siết 70Nm, phục vụ các công trình hàn kết cấu kim loại quy mô lớn.

Khẩu độ từ 500mm đến 1500mm và độ sâu cổ 175mm cho phép kẹp chặt các chi tiết thép dày, bồn chứa, giàn khoan dầu khí, chân đế và khung nhà tiền chế. Má kẹp chịu nhiệt có lớp lót thép sinter nghiêng tới 35° giúp thích ứng với nhiều góc độ lắp ráp khác nhau.

Cấu tạo và vật liệu của vam chữ F hạng nặng BESSEY STBM

Ray và giá đỡ thép tôi mạ kẽm

Ray tiết diện 40×20mm cùng giá đỡ cố định và trượt đều được gia công từ thép tôi, sau đó mạ kẽm để chống ăn mòn trong môi trường xưởng hàn. Kết cấu này chịu được tải trọng lớn và va đập thường xuyên khi kẹp các chi tiết kim loại nặng. Trục vít ren hình thang làm từ thép cuộn tôi, xử lý phosphat hóa tăng khả năng chống gỉ và giảm ma sát khi vặn.

Ray tiết diện 40×20mm, thép tôi mạ kẽm
Giá đỡ cố định và trượt bằng thép tôi
Trục vít ren hình thang, thép cuộn tôi phosphat hóa
Bolt lục giác 19mm trên đầu trục vít
Má kẹp lớp lót thép sinter chịu nhiệt, nghiêng tới 35°

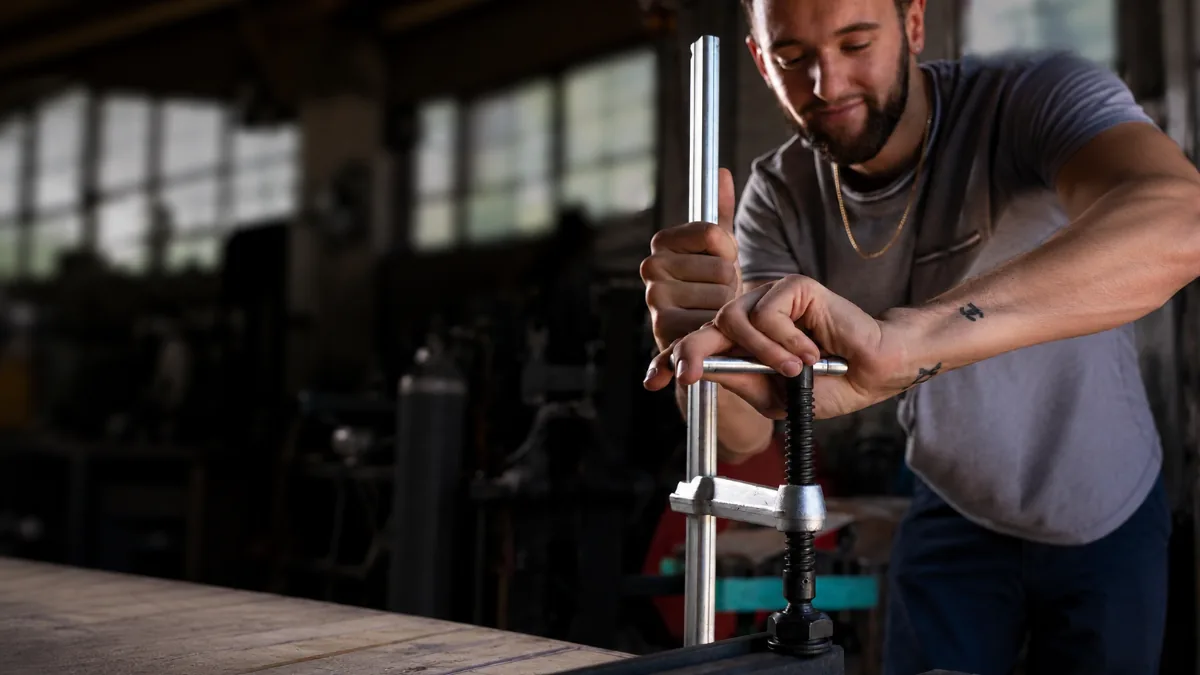

Bolt lục giác 19mm gắn trên đầu trục vít cho phép dùng cờ lê để tăng mô-men siết khi cần lực kẹp tối đa, đồng thời dễ dàng điều chỉnh vị trí má kẹp chính xác. Má kẹp có khả năng nghiêng giúp tiếp xúc đều trên bề mặt chi tiết không song song hoặc có góc lắp ráp phức tạp.

Khả năng kẹp và mô-men xoắn

Lực kẹp 22.000N đạt được khi áp dụng mô-men xoắn siết 70Nm lên bolt lục giác. Thông số này phù hợp với việc giữ chặt các tấm thép dày, ống kim loại đường kính lớn và các chi tiết kết cấu trong quá trình hàn. Khẩu độ rộng từ 500mm đến 1500mm cho phép kẹp các chi tiết có kích thước đa dạng mà không cần thay đổi dụng cụ.

Lực kẹp: 22.000N
Mô-men xoắn siết: 70Nm
Khẩu độ: 500mm, 600mm, 800mm, 1000mm, 1250mm, 1500mm
Độ sâu cổ: 175mm
Trọng lượng: 6,67kg đến 12,2kg tùy khẩu độ

Độ sâu cổ 175mm cho phép kẹp vào vị trí xa mép chi tiết, hữu ích khi cần giữ chặt các điểm hàn ở giữa tấm hoặc bên trong khung kết cấu. Trọng lượng tăng dần theo khẩu độ, từ 6,67kg cho phiên bản 500mm đến 12,2kg cho phiên bản 1500mm, phản ánh độ chắc chắn của kết cấu.

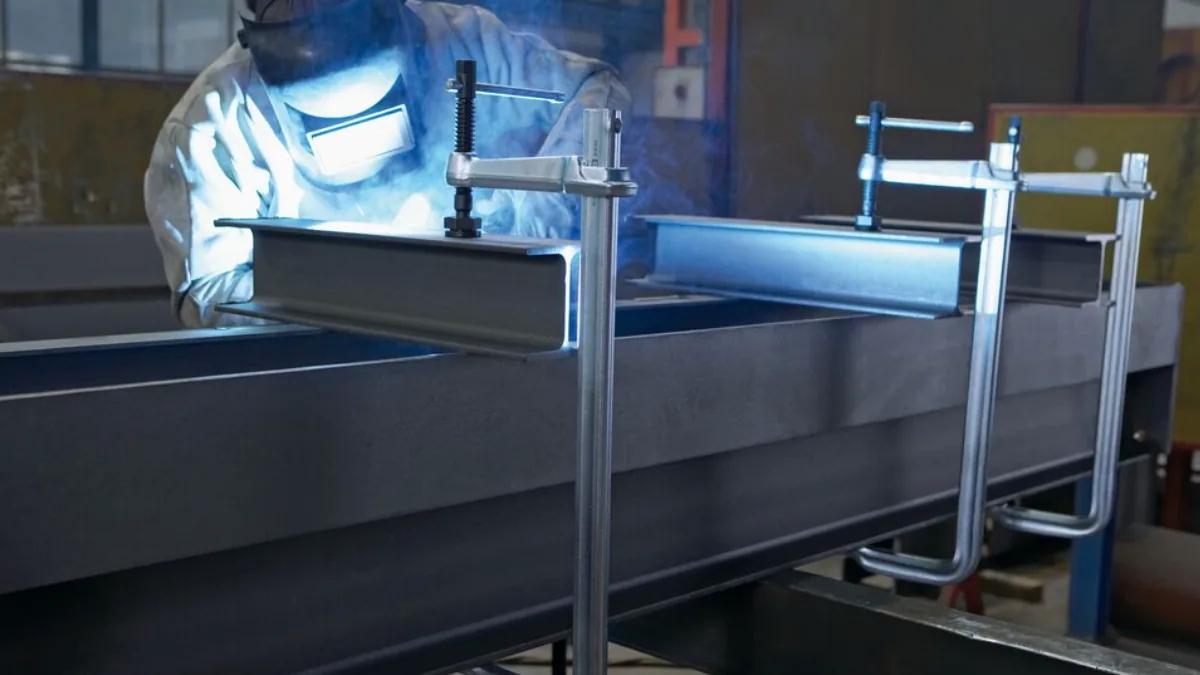

Ứng dụng trong hàn kết cấu kim loại và công nghiệp nặng

Vam chữ F BESSEY STBM phục vụ các công trình hàn kết cấu kim loại quy mô lớn như bồn chứa, giàn khoan dầu khí, chân đế máy móc, đóng tàu và khung nhà tiền chế. Má kẹp chịu nhiệt cho phép làm việc gần vùng hàn mà không bị biến dạng. Khả năng nghiêng 35° giúp thích ứng với các góc lắp ráp phức tạp trong kết cấu thép không gian.

Bảo dưỡng và an toàn sử dụng

Ray cần được làm sạch định kỳ bằng dung môi để loại bỏ dầu mỡ, keo khô, sáp và chất tách khuôn, đảm bảo má trượt di chuyển trơn tru và không bị trượt khi kẹp. Trục vít và má kẹp cần bôi trơn thường xuyên để duy trì hiệu suất vặn và tuổi thọ ren. Không sử dụng vam để nâng, kéo hoặc vận chuyển vật liệu; chỉ điều khiển thủ công, không dùng công cụ phụ trợ để tăng lực quá mức quy định. Đeo kính bảo hộ, găng tay và giày an toàn khi thao tác.

技术说明

Lực kẹp: 22.000N (tại mô-men xoắn siết 70Nm)
Mô-men xoắn siết: 70Nm
Khẩu độ: 500mm, 600mm, 800mm, 1000mm, 1250mm, 1500mm
Độ sâu cổ: 175mm
Tiết diện ray: 40×20mm
Bolt lục giác trên đầu trục vít: 19mm
Má kẹp: Lớp lót thép sinter chịu nhiệt, nghiêng tới 35°
Vật liệu ray và giá đỡ: Thép tôi mạ kẽm
Vật liệu trục vít: Thép cuộn tôi, xử lý phosphat hóa

标签 / 关键词: dụng cụ hàn kết cấu , dụng cụ kẹp thép , kẹp bồn bể , kẹp giàn khoan , kẹp khung tiền chế , vam chữ F BESSEY , vam chữ F hạng nặng , vam công nghiệp nặng , vam đóng tàu , vam kẹp kim loại , vam lực kẹp cao , vam má nghiêng

价格表与订购

拖动以重新排序

	SKU代码	价格 (CNY)	Thiết diện ray	Trọng lượng	Độ mở ngàm	Độ sâu ngàm kẹp
⋮⋮	STB30M	CN¥2,325.91	40x20mm	5.610g	300mm	175mm
⋮⋮	STB40M	CN¥2,449.11	40x20mm	6.100g	400mm	175mm
⋮⋮	STB50M	CN¥2,553.48	40x20mm	6.670g	500mm	175mm
⋮⋮	STB60M	CN¥2,643.60	40x20mm	7.230g	600mm	175mm
⋮⋮	STB80M	CN¥2,817.46	40x20mm	8.350g	800mm	175mm
⋮⋮	STB125M	CN¥3,725.73	40x20mm	10.770g	1.250mm	175mm
⋮⋮	STB100M	CN¥3,046.82	40x20mm	9.320g	1.000mm	175mm
⋮⋮	STB150M	CN¥4,190.30	40x20mm	12.200g	1.500mm	175mm
