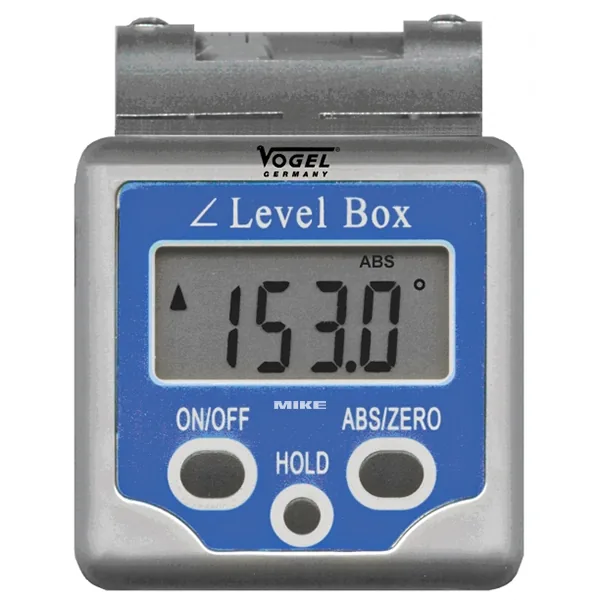

Thước đo góc nghiêng Vogel Germany 320011, độ chính xác ±0.1°

Thước thủy đo góc nghiêng kỹ thuật số Electronic Digital Angle-Sensor của Vogel Germany. Tầm đo góc nghiêng lên đến 180° và độ chính xác 0.1°. Được thiết kế với chuẩn IP54, chống bụi, chịu được nước phun sương, đáp ứng tiêu chuẩn DIN 40050 và IEC 60529.

Nivo có vỏ ngoài bằng kim loại chắc chắn, cùng màn hình LCD lớn với chữ số cao 10mm. Đọc kết quả dễ dàng và rõ ràng. Đáy của thước thủy được tích hợp ba đĩa nam châm, dùng đo trên các bề mặt kim loại.

Kích thước của thước thủy là 50x63x32mm, nhỏ gọn và dễ dàng mang theo. Thang đo của nó là ±180° và có thể xoay thước theo cả hai hướng. Độ chính xác trị đọc và dung sai toàn tầm đều là ±0.1°, đảm bảo kết quả đo lường chính xác.

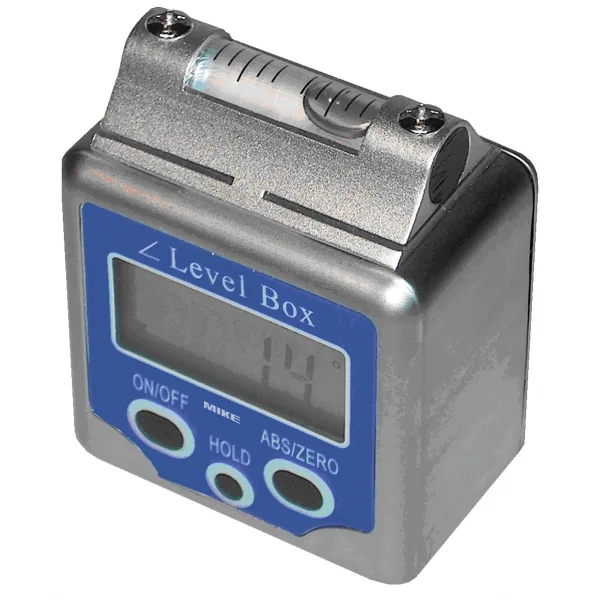

Thước thủy đo góc nghiêng 180°
Vogel Germany 320011 kích thước 50x63x32mm

Thước thủy này đi kèm với các nút chức năng bao gồm On/Off, zero và ABS, cùng với chức năng giữ dữ liệu. Một đặc điểm nổi bật là mã sản phẩm 32 0011 được thêm một bọt thủy trên vỏ, tăng cường tính năng và sự tiện lợi.

• Thang đo góc nghiêng: ±180°.
• Độ chính xác: ±0.1°.
• Chuẩn chống bụi và nước: IP54 (theo DIN 40050 / IEC 60529).
• Màn hình LCD lớn, chiều cao chữ 10mm.
• Vỏ kim loại chắc chắn.
• 3 đĩa nam châm tích hợp ở đáy.
• Nút bật/tắt, zero, ABS, và chức năng giữ dữ liệu.
• Mã sản phẩm 32 0011 có bọt thủy trên vỏ.
• Kích thước: 50x63x32mm.
• Hoán chuyển đơn vị hiển thị.
• Đi kèm pin 3V (CR2032) và hướng dẫn sử dụng.
• Hàng chính hãng Vogel Germany.

Thước thủy đi kèm với một pin 3V loại CR2032 và hướng dẫn sử dụng, giúp người dùng dễ dàng vận hành và bảo quản thiết bị. Hoán chuyển đơn vị hiển thị.

Hướng dẫn sử dụng cảm biến góc điện tử Vogel Germany

Chức năng

• Nút bật/tắt
• Nút giữ (Hold)
• Nút ABS/ZERO
• Màn hình hiển thị
• Thước thủy

Phạm vi giao hàng

• 1x Cảm biến góc điện tử (32 0011)
• 1x Hộp bảo quản
• 2x Pin (3V, CR2032, mã số 20 02093)
• 1x Hướng dẫn sử dụng

Dữ liệu kỹ thuật

• Độ lặp lại: 0,1°
• Độ phân giải: 0,1°
• Vùng hiển thị: 0° – 180°
• Phạm vi đo: 0° – 180°
• Nhiệt độ làm việc: 0°C – +45°C
• Dòng làm việc: < 100 µA
• Điện áp làm việc: Pin lithium 3 V (CR2032, mã số 20 02093)
• Tự động tắt: 5 phút

Hướng dẫn vận hành

Nhấn nút ON/OFF (1) trong thời gian ngắn, dụng cụ đo sẽ bật hoặc tắt. Khi cảm biến góc tắt, các cài đặt thực tế vẫn được lưu lại. Khi bật lại, màn hình hiển thị theo cài đặt trước. Nhấn nút ABS/ZERO (3) để chuyển từ chế độ đo tương đối sang chế độ đo tuyệt đối. Ở chế độ đo tuyệt đối, màn hình sẽ hiển thị “ABS”.

Để chuyển về chế độ đo tương đối, nhấn nút ABS/ZERO (3). Màn hình sẽ thay đổi sang chế độ tương đối. Nhấn ABS/ZERO lần nữa để quay lại chế độ tuyệt đối. Khi cài đặt lại điểm zero, màn hình hiển thị 0,0°. Sau mỗi lần thay đổi chế độ đo tuyệt đối sang đo tương đối, điểm zero sẽ được thiết lập lại tự động.

Khi ở chế độ đo tương đối (màn hình không hiển thị ABS), nhấn giữ nút ABS/ZERO (3) trong khoảng 2 giây để đặt lại điểm zero. Cài đặt zero được thực hiện ở mọi vị trí. Tất cả phép đo dựa trên điểm zero đã cố định.

Các mũi tên bên trái màn hình (4) thể hiện:

• “^” góc thực tế quay theo chiều kim đồng hồ so với điểm zero.
• “v” góc thực tế quay ngược chiều kim đồng hồ so với điểm zero.

Để giữ kết quả đo, nhấn nút Hold (2). Chức năng này hữu ích khi đo ở vị trí khó đọc. Bạn có thể tháo dụng cụ ra và đọc kết quả đo trên màn hình (4).

Ghi chú: Có 3 nam châm ở đáy dụng cụ, cho phép bám vào các chi tiết bằng sắt hoặc thép.

Thay pin cho thước đo góc nghiêng

Mở nắp pin ở mặt sau bằng cách xoay ngược chiều kim đồng hồ. Thay pin mới loại CR2032 (3 V, mã số 20 02093), cực dương hướng lên trên. Đậy nắp lại sao cho chốt ăn khớp vào rãnh của vỏ.

• Căn chỉnh cực dương pin với ký hiệu trên nắp.
• Xoay nắp pin theo chiều kim đồng hồ để khóa lại.
• Nếu không sử dụng trong thời gian dài, tháo pin ra.
• Không bỏ pin đã dùng vào rác thải sinh hoạt. Vui lòng đem đến nơi thu gom chuyên dụng.

Cảnh báo: Ngắt nguồn điện khi dùng cảm biến trong quá trình đo.
