One-handed clamp

Cảo chữ F tự động đáp ứng nhu cầu kẹp và giữ phôi nhanh chóng. Phù hợp môi trường sản xuất, gia công gỗ, kim loại và lắp ráp. Nhóm này tập trung vào các mẫu cảo có cơ cấu tự động. Cho phép thao tác bằng một tay mà không cần điều chỉnh phức tạp. Các mẫu trong nhóm dùng cơ chế bánh răng, ray trượt hoặc đòn bẩy. Nhờ đó tạo lực kẹp từ 750N đến 9500N. Phù hợp với nhiều quy mô công việc.

Độ mở ngàm dao động từ 110mm đến 900mm, họng sâu từ 40mm đến 90mm, đáp ứng từ chi tiết nhỏ đến phôi lớn. Thanh cái thép rèn nguội hoặc hợp kim nhôm đảm bảo độ cứng vững. Tay cầm nhựa hai màu hoặc sợi thủy tinh cường lực giúp giảm mỏi tay. Điều này hữu ích khi làm việc liên tục. Một số mẫu tích hợp khả năng xoay tay cầm 360 độ. Hoặc đảo chiều kẹp trong-ngoài. Nhờ đó mở rộng phạm vi ứng dụng mà không cần tháo lắp.

Nhóm sản phẩm bao gồm bộ kẹp bàn chuyên dụng.

• Tương thích rãnh ray dẫn hướng từ nhiều hãng máy cưa.
• Giúp cố định thanh hướng dẫn hoặc bàn làm việc chỉ bằng một thao tác.

Toàn bộ thiết kế hướng đến rút ngắn thời gian chuẩn bị. Đồng thời tăng năng suất làm việc. Và đảm bảo an toàn khi thợ làm việc một mình hoặc trên cao.

Tính năng nổi bật của cảo chữ F tự động

Cơ cấu tự động trong nhóm sản phẩm này cho phép ngàm di động trượt dọc thanh cái mà không cần vặn ốc hay xoay tay quay. Người dùng chỉ cần ấn nút hoặc kéo cần gạt để mở ngàm. Sau đó đặt phôi vào vị trí. Nhả tay để ngàm tự động khóa lại. Một số mẫu sử dụng bánh răng đa cấp, giúp ngàm dừng chính xác mà không rung động. Các mẫu khác dùng ray trượt kết hợp đòn bẩy bơm tích hợp trên tay cầm, tạo lực kẹp cao chỉ bằng một cú bóp. Nhờ đó, thời gian chuẩn bị giảm đến năm lần so với cảo vặn ren truyền thống.

Lực kẹp trong nhóm dao động từ 750N đến 9500N, tùy theo kích thước và cơ cấu. Mẫu EZR15SET cung cấp 750N, phù hợp với kẹp bàn và thanh dẫn hướng. Mẫu EZ- đạt 2700N, đủ cho gia công gỗ và lắp ráp nội thất. Mẫu EHZ- lên đến 3500N, trong khi GSH- và SGHS đạt 7500N và 9500N, phục vụ gia công kim loại nặng và hàn. Thanh cái thép rèn nguội thiết diện 20×5mm hoặc hợp kim nhôm đảm bảo không uốn cong dưới tải trọng cao.

Phân loại theo cơ cấu vận hành

Nhóm sản phẩm chia thành ba loại cơ cấu chính: bánh răng, ray trượt và đòn bẩy. Loại bánh răng sử dụng hệ thống răng cưa đa cấp trên thanh cái, cho phép ngàm di động ăn khớp từng bậc. Mẫu GK- thuộc loại này, với độ mở từ 150mm đến 600mm và lực kẹp 2000N. Thiết kế bánh răng giúp ngàm dừng chính xác, không trượt ngược khi chịu lực. Loại này phù hợp với không gian hẹp, vì thanh cái mỏng và tay cầm gọn.

Loại ray trượt kết hợp khe chạy đặc biệt ở đỉnh má ngàm, tương thích với rãnh từ 12×6,5mm đến 12×8mm. Mẫu EZR15SET và EZR360-15SET thuộc loại này, cho phép cố định thanh hướng dẫn hoặc bàn làm việc chỉ bằng một tay. Cơ cấu ray giúp ngàm trượt mượt mà, không cần lực đẩy lớn. Loại đòn bẩy sử dụng tay gạt hoặc cần bơm tích hợp trên tay cầm chạy, tạo lực kẹp cao qua nguyên lý đòn bẩy. Mẫu DUO- đạt 1200N nhờ đòn bẩy bơm, trong khi KLi dùng tay gạt sợi thủy tinh cường lực để kẹp và nhả nhanh.

Khả năng xoay và đảo chiều

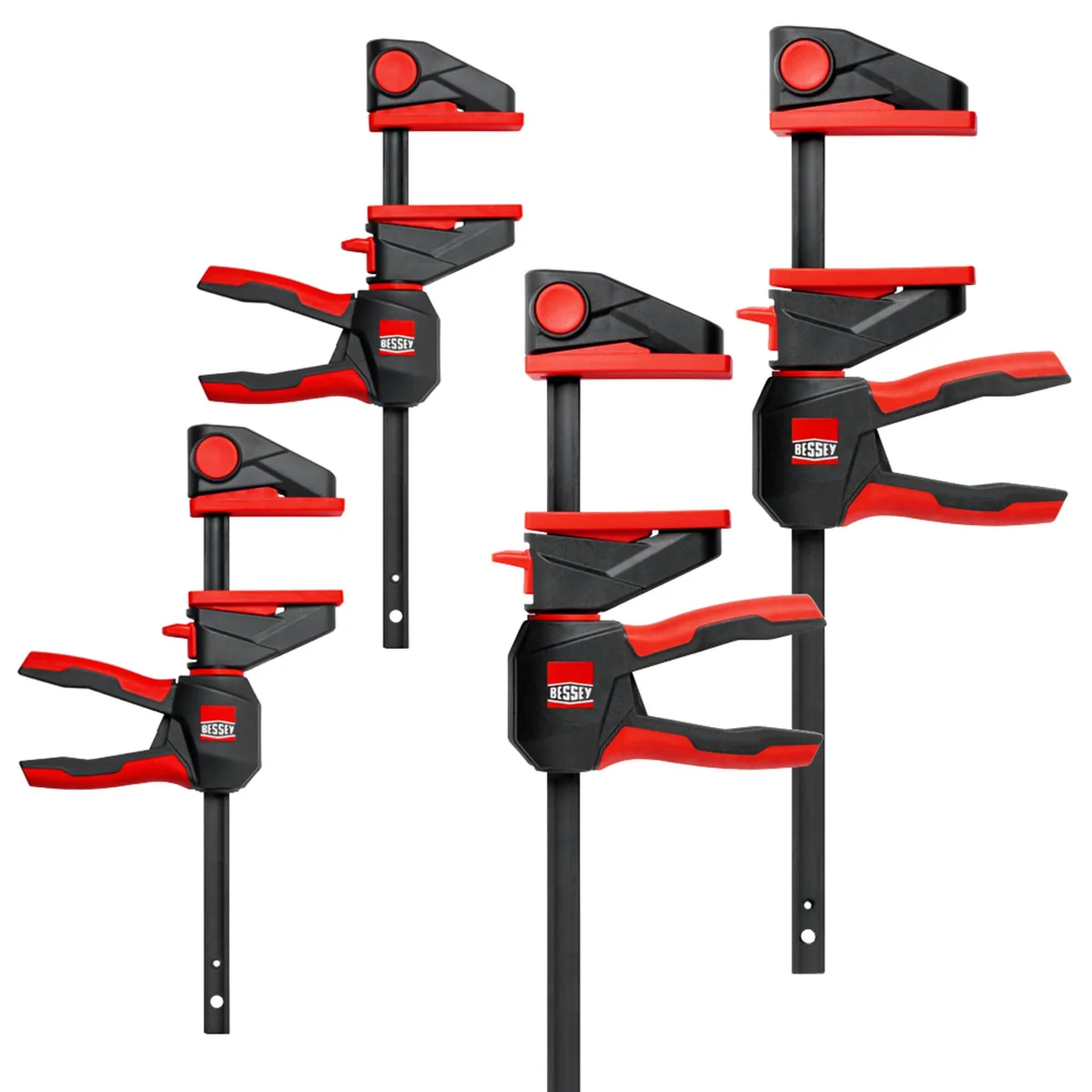

Một số mẫu trong nhóm tích hợp khả năng xoay tay cầm 360 độ hoặc đảo chiều kẹp trong-ngoài. Mẫu EZ360 cho phép tay cầm xoay linh hoạt quanh thanh ray trước và sau khi kẹp, giúp thao tác trong không gian chật hẹp hoặc góc nghiêng. Lực kẹp đạt 1400N, đủ cho gia công gỗ và lắp ráp nhựa. Cơ cấu xoay không làm giảm độ cứng vững của thanh cái, vì trục xoay được gia cố bằng ổ bi thép.

Mẫu DUO- sử dụng núm xoay để chuyển từ kẹp trong sang kẹp ngoài mà không cần tháo lắp ngàm. Độ mở ngàm từ 160mm đến 650mm, lực kẹp 1200N. Khả năng đảo chiều giúp kẹp phôi từ bên trong hoặc xòe phôi từ bên ngoài, phù hợp với lắp ráp khung cửa, tủ hoặc pallet. Mẫu EZR360-15SET kết hợp cả xoay 360 độ và kẹp bàn, tương thích với ray dẫn hướng từ nhiều hãng máy cưa, giúp cố định thanh hướng dẫn ở nhiều góc độ.

Độ mở ngàm và họng sâu

Độ mở ngàm trong nhóm dao động từ 110mm đến 900mm, phục vụ từ chi tiết nhỏ đến phôi lớn. Mẫu KLi có độ mở từ 120mm đến 400mm, họng sâu 80mm, phù hợp với gia công gỗ tấm và lắp ráp khung nhỏ. Mẫu EZ- mở từ 110mm đến 900mm, với bốn kiểu độ sâu ngàm tương ứng 40mm, 60mm, 80mm và 90mm. Người dùng chọn độ sâu ngàm theo chiều dày phôi, đảm bảo ngàm ôm chặt mà không trượt.

Mẫu EZS- mở từ 150mm đến 900mm, với hai ngàm trong-ngoài có thể hoán đổi, mở rộng phạm vi ứng dụng. Mẫu GK- mở từ 150mm đến 600mm, thiết kế cho không gian hẹp nhờ thanh cái mỏng. Mẫu EHZ- mở từ 300mm đến 600mm, lực kẹp 3500N, phù hợp với gia công kim loại tấm và hàn. Mẫu SGHS mở từ 300mm đến 500mm, lực kẹp 9500N, phục vụ gia công nặng và làm nguội.

Ứng dụng trong gia công gỗ và kim loại

Trong gia công gỗ, cảo chữ F tự động giúp kẹp phôi khi cưa, bào, phay hoặc dán keo. Mẫu EZ- với lực kẹp 2700N đủ để giữ chặt tấm gỗ dày 40mm khi cưa dọc hoặc ngang. Mẫu EZS- với ngàm hoán đổi giúp kẹp khung cửa từ bên trong hoặc xòe khung từ bên ngoài khi lắp ráp. Mẫu EZR15SET cố định thanh hướng dẫn trên bàn máy cưa, đảm bảo đường cắt thẳng và an toàn.

Trong gia công kim loại, các mẫu lực kẹp cao phục vụ hàn, khoan, taro hoặc làm nguội. Mẫu GSH- với 7500N giữ chặt tấm thép dày 10mm khi hàn MIG hoặc TIG. Mẫu SGHS với 9500N phục vụ hàn kết cấu thép nặng hoặc làm nguội chi tiết sau nhiệt luyện. Tay kẹp gập gọn trên SGHS giúp tiết kiệm không gian lưu trữ và tránh va chạm khi vận chuyển.

Lưu ý khi chọn và sử dụng

Khi chọn cảo chữ F tự động, cần xác định lực kẹp tối thiểu dựa trên vật liệu và kích thước phôi. Gỗ mềm hoặc nhựa cần lực kẹp thấp hơn kim loại cứng. Độ mở ngàm phải lớn hơn kích thước phôi ít nhất 20mm để dễ đặt và tháo. Họng sâu phải đủ để ngàm ôm chặt phần dày nhất của phôi. Nếu làm việc trong không gian chật, ưu tiên mẫu có thanh cái mỏng hoặc tay cầm xoay 360 độ.

Khi sử dụng, cần kiểm tra ngàm và thanh cái trước mỗi ca làm việc. Làm sạch rãnh bánh răng hoặc ray trượt khỏi mạt gỗ, dầu mỡ và bụi kim loại. Bôi mỡ chịu tải lên rãnh bánh răng hoặc ray trượt mỗi tháng để giảm ma sát. Không kẹp quá lực so với khuyến cáo, vì có thể làm cong thanh cái hoặc nứt ngàm. Khi kẹp phôi mềm, đặt miếng đệm cao su hoặc gỗ giữa ngàm và phôi để tránh vết lõm. Bảo quản cảo ở nơi khô ráo, treo thanh cái thẳng đứng để tránh cong vênh.

Bảo dưỡng định kỳ

Sau mỗi ca làm việc, lau sạch ngàm và thanh cái bằng khăn khô. Nếu dính keo hoặc dầu, dùng dung môi nhẹ như cồn isopropyl để tẩy. Kiểm tra độ mòn của răng cưa trên thanh cái hoặc rãnh ray trượt. Nếu răng bị mòn nhọn hoặc rãnh bị rộng, cần thay thanh cái hoặc ngàm di động. Kiểm tra tay cầm và núm xoay, siết chặt ốc nếu lỏng. Bôi mỡ chịu tải lên trục xoay của mẫu EZ360 hoặc EZR360-15SET mỗi ba tháng để đảm bảo xoay mượt mà.

Nhóm sản phẩm cảo chữ F tự động cung cấp giải pháp kẹp nhanh, an toàn và linh hoạt cho nhiều ngành nghề. Việc chọn đúng mẫu dựa trên lực kẹp, độ mở ngàm và cơ cấu vận hành. Điều này giúp tăng năng suất và kéo dài tuổi thọ dụng cụ.
