Thước cầu nhôm Vogel Germany 15930 thiết diện chữ I, cấp chính xác GG0, DIN 874

★ 0.0 (0 reviews)

Sold: 1

Imported from: Germany

Origin: Made in Châu Âu

Thước cầu nhôm Vogel Germany 15930 thiết diện chữ I, cấp chính xác GG0 theo DIN 874. Thân nhôm nhẹ, mặt làm việc phủ HC dày 50 µm, độ cứng 500 đến 550 HV. Dài 500 mm đến 5 m, từ 2 m có khe cầm tay. Kèm giấy chứng nhận hiệu chuẩn.

SKU: 15930 Series

8 variants

€681.95 - €12,118.11

Stock status: Varies by SKU

Indicative price

PDF catalog

Description

Thước cầu nhôm GG0 Vogel Germany 15930 là thước thẳng chuẩn thiết diện chữ I. Đây là cấp cao nhất trong ba cấp GG0, GG1, GG2 của dòng thước cầu nhôm này. Thước làm theo DIN 874 trang 1, dùng để kiểm độ thẳng và độ phẳng của bề mặt. Mỗi cây giao kèm giấy chứng nhận hiệu chuẩn.

So với thước thép cùng cỡ, thân nhôm rất nhẹ nên dễ cầm và dễ đặt. Mặt làm việc phủ lớp HC rồi nén chặt, lớp phủ dày 50 µm ± 5 µm. Độ cứng bề mặt đạt 500 đến 550 HV, trượt êm và chịu mài mòn tốt. Nhôm dẫn nhiệt thấp, phần thân giữa được sơn phủ.

Dòng 15930 mang mã nhóm 1593000, có 8 cỡ dài: 500 mm, 1 m, 1,5 m, 2 m, 2,5 m, 3 m, 4 m và 5 m. Tiết diện tăng theo chiều dài, từ 60 x 12 mm ở cỡ 500 mm đến 150 x 20 mm ở cỡ 5 m. Từ 2 m trở lên thước có khe cầm tay. Cấp GG0 hợp với phòng đo và việc nghiệm thu bàn máy, ray dẫn hướng cần sai số nhỏ nhất. Việc căn chỉnh lắp đặt thông thường thì cấp GG1 hoặc GG2 cùng dòng sẽ kinh tế hơn. Cỡ từ 500 mm đến 2,5 m đặt được thêm hộp đựng vận chuyển riêng.

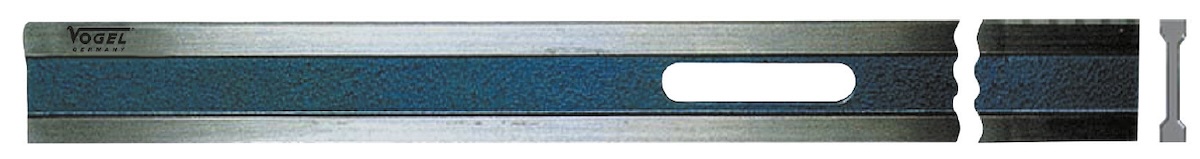

Thước cầu nhôm GG0 chữ I DIN 874 Vogel Germany 15930

Tính năng và ứng dụng

Thước cầu là chuẩn so sánh độ thẳng. Người thợ đặt cạnh thước lên bề mặt cần kiểm. Sau đó soi khe sáng hoặc luồn căn lá dưới cạnh thước để tìm chỗ lồi lõm. Cách này dùng cho bàn máy, băng máy, ray trượt và bệ đặt thiết bị.

Thân chữ I bằng nhôm giữ được độ chính xác và độ đàn hồi cao mà trọng lượng nhẹ. Nhờ vậy cỡ dài vẫn dễ mang đi lắp đặt tại hiện trường. Lớp phủ HC cứng giúp cạnh đo chịu mài mòn và chống ăn mòn tốt. Nhôm dẫn nhiệt thấp, hơi ấm từ tay người cầm ít làm thước biến dạng trong lúc đo. Khe cầm tay có từ cỡ 2 m, giúp nâng thước mà không chạm vào cạnh đo.

Mã	Chiều dài	Tiết diện	Khe cầm tay	Hộp vận chuyển	Mã	Chiều dài	Tiết diện	Khe cầm tay	Hộp vận chuyển
1593000050	500 mm	60 x 12 mm	—	15991050	1593000250*	2500 mm	100 x 15 mm	Có	15991250
1593000100*	1000 mm	60 x 12 mm	—	15991100	1593000300*	3000 mm	150 x 20 mm	Có	—
1593000150*	1500 mm	100 x 15 mm	—	15991150	1593000400*	4000 mm	150 x 20 mm	Có	—
1593000200*	2000 mm	100 x 15 mm	Có	15991200	1593000500*	5000 mm	150 x 20 mm	Có	—

Nên chọn thước dài hơn bề mặt cần kiểm một chút để một lần đặt phủ hết chiều dài đo. Cần mang thước dài đi hiện trường thì thước nhôm nhẹ hơn hẳn thước thép cùng cỡ.

Thước cầu thường dùng cùng bộ căn lá để đo khe hở dưới cạnh thước. Khi kiểm độ phẳng mặt lớn, thước đi kèm nivô chính xác hoặc đồng hồ so trên đế từ. Cỡ 500 mm đến 2,5 m có hộp vận chuyển riêng, mã hộp ghi ở cột cuối bảng.

Specifications

Thước cầu kiểm độ thẳng, độ phẳng bề mặt
Tiêu chuẩn DIN 874 trang 1, cấp chính xác GG0
Vật liệu: nhôm, thiết diện chữ I, thân giữa sơn phủ
Mặt làm việc phủ HC nén, dày 50 µm ± 5 µm
Độ cứng bề mặt 500–550 HV, chịu mài mòn, chống ăn mòn
Nhẹ, dẫn nhiệt thấp
Khe cầm tay từ cỡ 2 m
Kèm giấy chứng nhận hiệu chuẩn
Hộp vận chuyển riêng cho cỡ 500 mm đến 2,5 m, đặt thêm

Tags / Keywords: Thước cầu nhôm

Price list & Ordering

Drag to reorder

	SKU Code	Price (EUR)	Cross section	DIN or ISO standard	Scale	Weight
⋮⋮	1593000500*	€12,118.11	150 x 20mm	din 874 gg 0	5,000mm	-
⋮⋮	1593000250*	€4,039.37	100 x 15mm	din 874 gg 0	2,500mm	-
⋮⋮	1593000300*	€6,395.67	150 x 20mm	din 874 gg 0	3,000mm	-
⋮⋮	1593000400*	€9,088.58	150 x 20mm	din 874 gg 0	4,000mm	-
⋮⋮	1593000150*	€2,187.99	100 x 15mm	din 874 gg 0	1,500mm	-
⋮⋮	1593000200*	€2,894.88	100 x 15mm	din 874 gg 0	2,000mm	-
⋮⋮	1593000100*	€1,459.49	60 x 12mm	din 874 gg 0	1,000mm	-
⋮⋮	1593000050	€681.95	60 x 12mm	din 874 gg 0	500mm	700g
