Torque multipliers

Bộ nhân lực cơ khí Alkitronic XCE Link 3:1, đầu vuông 1", momen tới 7.320 Nm

★ 0.0 (0 reviews)
Sold: 0
Views: 0
Hộp truyền động liên kết với bộ nhân lực có giá trị đặt lực đầu vào Max = 2440Nm. Trị số momen lớn nhất ngõ ra 7320Nm, tỷ số truyền 3:1 đầu vuông 1 inch. Dùng cho các size bulong đai ốc từ 50mm đến 120mm. Alkitronic - Germany.
SKU: XCE-3-1-1
16 variants
€6,517.68 - €10,316.96
Stock status: Varies by SKU
Indicative price
Description

Cờ lê nhân lực 7320 Nm, XCE Link đầu vuông 1", lực momen lớn nhất ngõ vào 2440 Nm. Là loại hoạt động theo nguyên lý hộp số với tỷ số truyền 3:1. Nhà sả xuất Alkitronic chia thành nhiều size bulong đai ốc khác nhau và kích thước từ 50mm đến 120mm. Cùng tỷ số truyền và khác nhau lực đặt ngõ vào. Momen đầu ra lớn nhất là 7320 Nm. Sản xuất tại Đức.
Bản vẽ kích thước đầu XCE Link 1 inch
Với lực đặt đầu vào lớn, bộ này thường dùng kèm với bộ nhân lực chạy điện hoặc chạy pin. Cơ cấu ăn khớp với nhau kiểu bánh răng trái khế. Loại XCE Link 1" này mỏng, đứng độc lập 1 mình nó chưa dùng được, bạn cần một bộ sinh công để kết hợp với nó.

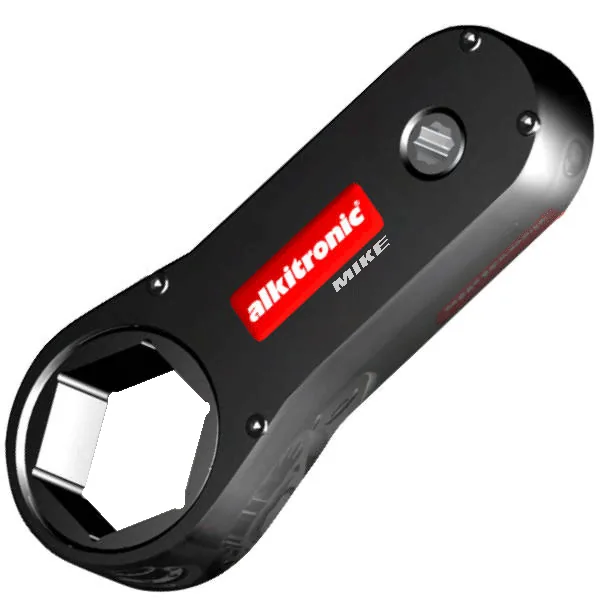

Cờ lê nhân lực 7320 Nm XCE Link đầu vuông 1"

Ký hiệu trên bảng này được hiểu như sau. Chẳng hạn SW-55, tức là bộ nhân lực cơ hay đầu liên kết này dùng cho size ốc (nut) hay con tán hoặc đầu lục giác 55mm của bulong. Độ dày mỏng của các kích thước A = 14mm, B=14mm, C=42mm bạn cần quan tâm vì nó liên quan đến khoảng cách với bulong kế cận.

  • Loại đầu vuông 1".
  • Tỉ số truyền  3:1.
  • Lực momen ngõ vào lớn nhất 2440 Nm
  • Lực xiết maximum ngõ ra: 7320 Nm
SW 50 55 60 65 70 75 80
A mm 13 14 14 15 15 16 16
B mm 14 14 15 15 16 16 17
C mm 42 46 49 53 56 59 63
G mm 330 334 337 341 344 347 351

Các kích thước dưới đây giống nhau cho mọi đầu trong cùng series này.

  • D = 208 mm: Khoảng cách trọng tâm đầu vào - ra.
  • E = 80 mm: Khoảng cái trọng tâm đầu ngõ vào đặt lực
  • F = 137 mm: Bề rộng đầu Input cờ lê nhân lực
  • H = 51 mm: độ dày hộp thân hộp số
SW 90 100 105 110 115 120
A mm 17 18 19 20 20 21
B mm 18 19 19 20 20 21
C mm 70 76 80 83 87 90
G mm 358 364 368 371 375 378

Mỗi size lục giác hay đầu xiết bulong trên đây tương ứng với một mã đặt hàng khác nhau. Bạn không cần quan tâm đến mã này vì nó chỉ thể hiện trên chứng từ nhập khẩu. Chẳng hạn bạn cần đầu xiết cho con bulong có đầu lục giác 100mm. Nó sẽ có mã đặt hàng tương ứng là 73160. Tên gọi theo bảng thông số trên đây sẽ là XCE Link SW-100.

Bảng thông số XCE Link 3:1, đầu vuông 1"

Momen tối đa 2.440 Nm vào / 7.320 Nm ra. Khung máy D 208 mm, E 80 mm, F 137 mm, H 51 mm. A là bề dày đầu ngậm, B là bề dày thân, C là bề rộng đầu ngậm, G là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link / XCE Link của alkitronic. Cỡ nào catalogue không in thì để trống, không suy diễn.

Cỡ lục giácABCGMã hàng
SW 46————73231
SW 5013 mm14 mm42 mm330 mm73150
SW 5514 mm14 mm46 mm334 mm73151
SW 6014 mm15 mm49 mm337 mm73152
SW 6515 mm15 mm53 mm341 mm73153
SW 7015 mm16 mm56 mm344 mm73154
SW 7516 mm16 mm59 mm347 mm73155
SW 8016 mm17 mm63 mm351 mm73156
SW 85————73157
SW 9017 mm18 mm70 mm358 mm73158
SW 95————73159
SW 10018 mm19 mm76 mm364 mm73160
SW 10519 mm19 mm80 mm368 mm73161
SW 11020 mm20 mm83 mm371 mm73162
SW 11520 mm20 mm87 mm375 mm73163
SW 12021 mm21 mm90 mm378 mm73164
