Bộ nhân lực cơ khí Alkitronic XCE Link 3:1, đầu vuông 1", momen tới 7.320 Nm

Đã bán: 0

Hộp truyền động liên kết với bộ nhân lực có giá trị đặt lực đầu vào Max = 2440Nm. Trị số momen lớn nhất ngõ ra 7320Nm, tỷ số truyền 3:1 đầu vuông 1 inch. Dùng cho các size bulong đai ốc từ 50mm đến 120mm. Alkitronic - Germany.

SKU: XCE-3-1-1

Có 16 biến thể

194.397.000,0 đ - 307.715.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Cờ lê nhân lực 7320 Nm, XCE Link đầu vuông 1", lực momen lớn nhất ngõ vào 2440 Nm. Là loại hoạt động theo nguyên lý hộp số với tỷ số truyền 3:1. Nhà sả xuất Alkitronic chia thành nhiều size bulong đai ốc khác nhau và kích thước từ 50mm đến 120mm. Cùng tỷ số truyền và khác nhau lực đặt ngõ vào. Momen đầu ra lớn nhất là 7320 Nm. Sản xuất tại Đức.

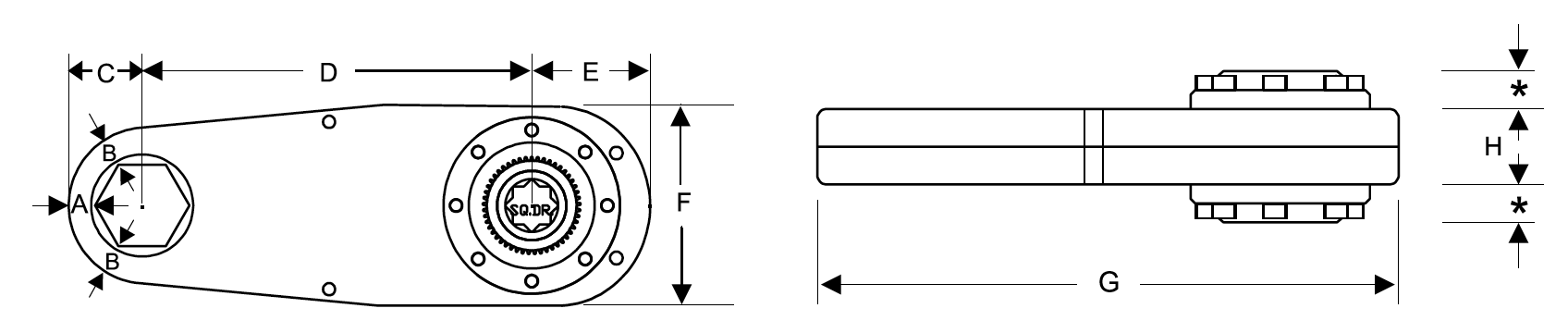

Bản vẽ kích thước đầu XCE Link 1 inch
Với lực đặt đầu vào lớn, bộ này thường dùng kèm với bộ nhân lực chạy điện hoặc chạy pin. Cơ cấu ăn khớp với nhau kiểu bánh răng trái khế. Loại XCE Link 1" này mỏng, đứng độc lập 1 mình nó chưa dùng được, bạn cần một bộ sinh công để kết hợp với nó.

Cờ lê nhân lực 7320 Nm XCE Link đầu vuông 1"

Ký hiệu trên bảng này được hiểu như sau. Chẳng hạn SW-55, tức là bộ nhân lực cơ hay đầu liên kết này dùng cho size ốc (nut) hay con tán hoặc đầu lục giác 55mm của bulong. Độ dày mỏng của các kích thước A = 14mm, B=14mm, C=42mm bạn cần quan tâm vì nó liên quan đến khoảng cách với bulong kế cận.

Loại đầu vuông 1".
Tỉ số truyền 3:1.
Lực momen ngõ vào lớn nhất 2440 Nm
Lực xiết maximum ngõ ra: 7320 Nm

SW	50	55	60	65	70	75	80
A mm	13	14	14	15	15	16	16
B mm	14	14	15	15	16	16	17
C mm	42	46	49	53	56	59	63
G mm	330	334	337	341	344	347	351

Các kích thước dưới đây giống nhau cho mọi đầu trong cùng series này.

D = 208 mm: Khoảng cách trọng tâm đầu vào - ra.
E = 80 mm: Khoảng cái trọng tâm đầu ngõ vào đặt lực
F = 137 mm: Bề rộng đầu Input cờ lê nhân lực
H = 51 mm: độ dày hộp thân hộp số

SW	90	100	105	110	115	120
A mm	17	18	19	20	20	21
B mm	18	19	19	20	20	21
C mm	70	76	80	83	87	90
G mm	358	364	368	371	375	378

Mỗi size lục giác hay đầu xiết bulong trên đây tương ứng với một mã đặt hàng khác nhau. Bạn không cần quan tâm đến mã này vì nó chỉ thể hiện trên chứng từ nhập khẩu. Chẳng hạn bạn cần đầu xiết cho con bulong có đầu lục giác 100mm. Nó sẽ có mã đặt hàng tương ứng là 73160. Tên gọi theo bảng thông số trên đây sẽ là XCE Link SW-100.

Bảng thông số XCE Link 3:1, đầu vuông 1"

Momen tối đa 2.440 Nm vào / 7.320 Nm ra. Khung máy D 208 mm, E 80 mm, F 137 mm, H 51 mm. A là bề dày đầu ngậm, B là bề dày thân, C là bề rộng đầu ngậm, G là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link / XCE Link của alkitronic. Cỡ nào catalogue không in thì để trống, không suy diễn.

Cỡ lục giác	A	B	C	G	Mã hàng
SW 46	—	—	—	—	73231
SW 50	13 mm	14 mm	42 mm	330 mm	73150
SW 55	14 mm	14 mm	46 mm	334 mm	73151
SW 60	14 mm	15 mm	49 mm	337 mm	73152
SW 65	15 mm	15 mm	53 mm	341 mm	73153
SW 70	15 mm	16 mm	56 mm	344 mm	73154
SW 75	16 mm	16 mm	59 mm	347 mm	73155
SW 80	16 mm	17 mm	63 mm	351 mm	73156
SW 85	—	—	—	—	73157
SW 90	17 mm	18 mm	70 mm	358 mm	73158
SW 95	—	—	—	—	73159
SW 100	18 mm	19 mm	76 mm	364 mm	73160
SW 105	19 mm	19 mm	80 mm	368 mm	73161
SW 110	20 mm	20 mm	83 mm	371 mm	73162
SW 115	20 mm	20 mm	87 mm	375 mm	73163
SW 120	21 mm	21 mm	90 mm	378 mm	73164

Thuyết minh kỹ thuật

Kết hợp với bộ nhân lực chạy Pin hoặc Cle lực.

Tags / Từ khóa: Cờ lê nhân lực 7320 Nm

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Momen IN	Momen OUT	Size đai ốc	Tỉ số truyền	Đầu vuông
⋮⋮	73159	264.410.000,0 đ	2.440 Nm	7.320 Nm	SW 95	3:1	1"
⋮⋮	73157	240.614.000,0 đ	2.440 Nm	7.320 Nm	SW 85	3:1	1"
⋮⋮	73150	194.397.000,0 đ	2.440 Nm	7.320 Nm	SW 50	3:1	1"
⋮⋮	73151	196.893.000,0 đ	2.440 Nm	7.320 Nm	SW 55	3:1	1"
⋮⋮	73152	201.219.000,0 đ	2.440 Nm	7.320 Nm	SW 60	3:1	1"
⋮⋮	73153	205.546.000,0 đ	2.440 Nm	7.320 Nm	SW 65	3:1	1"
⋮⋮	73154	211.411.000,0 đ	2.440 Nm	7.320 Nm	SW 70	3:1	1"
⋮⋮	73155	215.738.000,0 đ	2.440 Nm	7.320 Nm	SW 75	3:1	1"
⋮⋮	73156	221.104.000,0 đ	2.440 Nm	7.320 Nm	SW 80	3:1	1"
⋮⋮	73158	240.614.000,0 đ	2.440 Nm	7.320 Nm	SW 90	3:1	1"
⋮⋮	73160	282.506.000,0 đ	2.440 Nm	7.320 Nm	SW 100	3:1	1"
⋮⋮	73161	282.506.000,0 đ	2.440 Nm	7.320 Nm	SW 105	3:1	1"
⋮⋮	73162	297.482.000,0 đ	2.440 Nm	7.320 Nm	SW 110	3:1	1"
⋮⋮	73163	297.482.000,0 đ	2.440 Nm	7.320 Nm	SW 115	3:1	1"
⋮⋮	73164	307.715.000,0 đ	2.440 Nm	7.320 Nm	SW 120	3:1	1"
⋮⋮	73231	194.397.000,0 đ	2.440 Nm	7.320 Nm	SW 46	3:1	1"
