Compa là một trong những công cụ đo lường cổ xưa nhất của nhân loại, từng được sử dụng từ thời cổ đại và cho đến nay vẫn giữ vai trò thiết yếu trong nhiều lĩnh vực kỹ thuật như cơ khí, chế tạo máy, xây dựng, thiết kế và đồ họa. Trong bối cảnh công nghiệp hiện đại, compa không đơn thuần dùng để xác định đường kính, bán kính hay khoảng cách mà còn đảm bảo độ chính xác cao trong các phép đo và quy trình kiểm tra sản phẩm. Dưới đây là các dòng compa tiêu biểu cùng những ứng dụng thực tế của chúng.

Thước compa nhôm Vogel Germany 3033 là dụng cụ đo lường kết hợp, có thể dùng cho cả đo trong và đo ngoài. Thiết kế nhỏ gọn, chắc chắn, thước compa 3033 phù hợp với nhiều tình huống đo đạc linh hoạt. Dòng này có năm model với các thang đo từ 120mm đến 300mm, đáp ứng yêu cầu đa dạng trong kiểm tra kích thước sản phẩm.

Ngoài ra, các loại compa này còn được ứng dụng rộng rãi trong nhiều lĩnh vực. Ví dụ, trong cơ khí, compa ngoài được dùng để đo kích thước bên ngoài của các bộ phận như trục, ổ, gá, v.v., trong khi compa càng cua lấy mẫu đo trong thường được dùng để đo kích thước bên trong của các bộ phận như ống, lỗ, v.v. Compa vạch dấu thường được dùng trong cơ khí chế tạo, giúp người dùng vạch dấu chính xác trên các bộ phận trước khi gia công.

Thật vậy, không thể phủ nhận tầm quan trọng của compa trong ngành công nghiệp hiện đại. Chúng giúp cải thiện chất lượng sản phẩm, tăng hiệu suất làm việc, và cuối cùng là tạo ra những sản phẩm hoàn hảo cho cuộc sống hàng ngày của chúng ta.

Các loại compa trong cơ khí chính xác – cấu tạo và ứng dụng

Các dòng compa truyền thống như compa ngoài ELORA 1581 và compa trong Vogel 30243 thường dùng để đo đường kính ngoài hoặc trong của chi tiết. Chúng phù hợp với các thao tác lặp lại trong kiểm tra sản phẩm, gia công cơ khí hoặc lắp ráp.

Trong khi đó, các loại compa vạch dấu như ELORA 1584, 1585 và 1587 được thiết kế chuyên biệt cho thao tác lấy dấu. Mũi compa được tôi cứng, thân bằng thép đặc biệt, bản lề hoặc trục điều chỉnh vi giúp thao tác ổn định và độ bám chính xác trên bề mặt vật liệu.

Với các ứng dụng đòi hỏi khoảng cách đo lớn, compa thanh Vogel (302911–302915) là lựa chọn đáng chú ý. Thiết kế thanh dài kết hợp mũi vạch dấu thay thế và cơ cấu siết cố định giúp người dùng đo và chia đều khoảng cách lên đến 3000 mm – rất hiệu quả trong chế tạo kết cấu, thép hình hay xây dựng công nghiệp.

Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm
302420	100	302425	250	302680	100	302685	250
302421	125	302426	300	302681	125	302686	300
302422	150	302427	400	302682	150	302687	400
302423	175	302428	500	302683	175	302688	500
302424	200	302429	600	302684	200	302689	600

Compa càng cua đo trong Vogel Germany 30243 thích hợp cho các phép đo bên trong, đặc biệt hiệu quả trong việc lấy mẫu đo lường các lỗ hoặc khe. Dòng compa này đáp ứng tiêu chuẩn DIN 6482 hoặc DIN 6484, có bảy kích thước từ 150mm đến 500mm, cho phép người dùng lựa chọn theo độ mở hoặc chiều dài ngàm phù hợp.

Compa vạch dấu cụt đuôi ELORA 1584 được thiết kế chuyên dụng cho công việc vạch dấu. Mũi compa được tôi cứng bằng thép đặc biệt, tăng khả năng bám và độ chính xác trong quá trình làm dấu. Dòng này có năm kích thước từ 150mm đến 500mm, dễ dàng lựa chọn theo từng yêu cầu cụ thể.

Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm
302440	100	302445	250	302460	100	302465	250
302441	125	302446	300	302461	125	302466	300
302442	150	302447	400	302462	150	302467	400
302443	175	302448	500	302463	175	302468	500
302444	200	302449	600	302464	200	302469	600

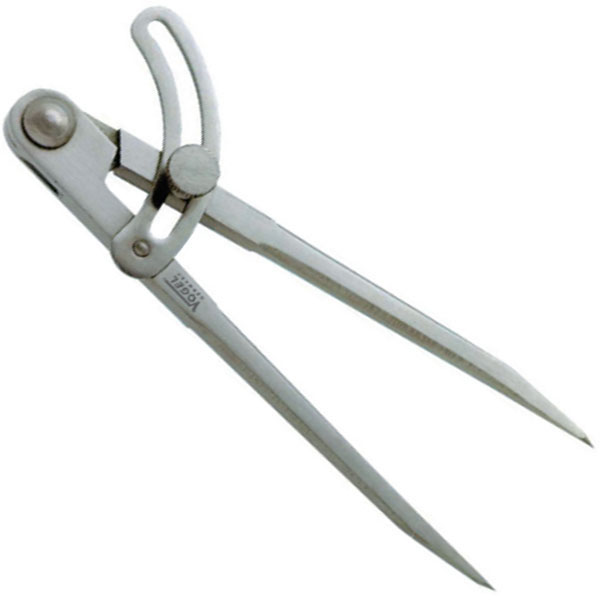

Compa vạch dấu có cánh, cụt đuôi ELORA 1585 có thêm phần cánh dùng để điều chỉnh độ mở thông qua vít vặn, hỗ trợ tối ưu cho công tác vạch dấu trong xưởng. Sản phẩm được sản xuất tại Đức với sáu kích thước khác nhau từ 150mm đến 500mm, đảm bảo chất lượng gia công và độ chính xác ổn định.

Compa ngoài ELORA 1581 được dùng để đo các kích thước bên ngoài, rất hữu ích trong việc kiểm tra đường kính ngoài của chi tiết. Sản phẩm được chế tạo từ thép sáng, có bản lề đóng đinh chắc chắn giúp duy trì độ chính xác và độ bền trong thời gian dài. ELORA 1581 có bốn kích thước: 200mm, 250mm, 300mm và 500mm, đáp ứng nhu cầu sử dụng đa dạng.

Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm
302402	150	302412	150	302472	150
302403	175	302413	175	302473	175
302404	200	302414	200	302474	200
302405	250	302415	250	302475	250
302406	300	302416	300	302476	300
302407	400	302417	400	302477	400
302408	500	302418	500	302478	500

Compa càng cua đo trong của Vogel Germany (mã 302432 đến 302438) được thiết kế theo tiêu chuẩn DIN 6482/6484, chuyên dùng để đo các kích thước bên trong như đường kính lỗ hoặc khoảng cách giữa hai vách. Thân compa làm bằng thép được đánh bóng, chân phẳng, khớp nối dạng đinh tán giúp thao tác ổn định và chính xác.

Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm	Model	Thang đo mm
302432	150	302436	300	302452	150	302456	300
302433	175	302437	400	302453	175	302457	400
302434	200	302438	500	302454	200	302458	500
302435	250			302455	250

Dải kích thước từ 150 mm đến 500 mm cho phép lựa chọn linh hoạt theo nhu cầu đo lường trong cơ khí và chế tạo. Thiết kế đơn giản, bền bỉ, phù hợp với môi trường làm việc dân dụng cũng như công nghiệp.

Với các phiên bản từ 500 mm đến 3000 mm, compa thanh thích hợp cho cả công việc trong xưởng và ngoài hiện trường, đặc biệt hữu ích khi cần đo hoặc chia đều khoảng cách trên các bề mặt lớn.

Model	Thang đo mm	Chính xác mm	Model	Thang đo mm	Chính xác mm
302911	500	0.1	302914	2000	0.1
302912	1000	0.1	302915	3000	0.1
302913	1500	0.1

Compa thanh (trammel) của Vogel Germany là công cụ đo và vạch dấu chính xác, được sử dụng phổ biến trong các công việc yêu cầu khoảng cách lớn như chế tạo kết cấu, gia công chi tiết dài, hoặc đánh dấu phôi thép trước khi cắt. Sản phẩm gồm một thanh thẳng bằng thép, hai mũi nhọn tôi cứng có thể thay thế và hệ thống vít cố định kết hợp chỉnh vi, cho phép thao tác ổn định và tinh chỉnh chính xác đến 0,1 mm.

“Dur-Aluminium” là viết tắt từ Duralumin – một hợp kim nhôm có độ bền cao, thường bao gồm nhôm kết hợp với đồng, mangan, magie và/hoặc silic. So với nhôm nguyên chất, Duralumin:

• Cứng hơn và bền hơn đáng kể
• Trọng lượng nhẹ, vẫn giữ được ưu điểm cơ bản của nhôm
• Chịu được va đập và biến dạng tốt hơn, thích hợp với các ứng dụng cần độ chính xác cao và độ ổn định cơ học như trong hàng không, công nghiệp chế tạo máy, và các dụng cụ đo.

Thước compa nhôm Vogel 3033 nổi bật với vật liệu Duralumin nhẹ nhưng cứng, bề mặt anod hóa chống trầy, thang đo khắc laser rõ nét và độ chia đến 0.1 mm. Đây là giải pháp linh hoạt cho các phép đo trong–ngoài với độ chính xác cao.

Model	Thang đo mm	Chiều dài mm	Model Hardened tips	Model Carbide tips	Thang đo mm	Đường kính mm
303306	120	190	303002	303102	150	300
303307	160	250	303003	303103	200	400
303308	200	310	303004	303104	250	500
303309	250	380	303005	303105	300	600
303310	300	460

Thước compa đo trong – ngoài Vogel Germany (mã từ 303306 đến 303310) là dụng cụ đo chính xác, chuyên dùng cho cả phép đo bên trong và bên ngoài. Sản phẩm làm từ nhôm cứng đặc biệt (Dur-Aluminium), bề mặt xử lý anod hóa màu đen chống trầy xước, độ cứng bề mặt đạt HRC63. Thang đo khắc laser rõ nét, dễ đọc, độ chia 0.1 mm giúp đảm bảo độ chính xác trong từng phép đo. Có 5 model với các thang đo từ 120 mm đến 300 mm, chiều dài tổng thể từ 190 mm đến 460 mm, phù hợp cho nhiều ứng dụng kiểm tra trong gia công cơ khí.

Model	Chiều dài mm	Chiều dài inch	Model	Chiều dài mm	Chiều dài inch
1581-200	200	8	1580-200	200	8
1581-250	250	10	1580-300	300	12
1581-300	300	12
1581-500	500	20

Về độ cứng bề mặt, thước compa được xử lý đặc biệt để đạt độ cứng tương đương HRC63 theo thang đo Rockwell C – mức độ cứng rất cao, thường chỉ thấy ở thép công cụ. Tuy làm từ hợp kim nhôm nhẹ (Dur-Aluminium), nhưng nhờ công nghệ xử lý bề mặt như anodizing cứng hoặc phủ lớp bảo vệ đặc biệt, lớp ngoài của thước vẫn có khả năng chống trầy xước, chống mài mòn hiệu quả. Điều này giúp duy trì độ chính xác và độ bền của dụng cụ ngay cả khi sử dụng thường xuyên trong môi trường gia công cơ khí.

Compa vạch dấu ELORA 1584 là dụng cụ cơ bản nhưng rất quan trọng trong gia công cơ khí, đặc biệt ở các thao tác lấy dấu chính xác trên kim loại trước khi gia công. Thân compa được rèn từ thép đặc biệt, mũi tôi cứng, bản lề tán đinh chắc chắn và góc mở rộng từ 0 đến 180 độ giúp thao tác linh hoạt.

Model	Chiều dài mm	Thiết diện mm	Model	Chiều dài mm	Chiều dài inch
1584-150	150	7 x 8	1585-150	150	6
1584-200	200	9 x 10	1585-200	200	8
1584-250	250	9 x 9	1585-250	250	10
1584-300	300	9 x 9	1585-300	300	12
1584-500	500	12 x 12	1585-400	400	16
			1585-500	500	20

Bề mặt được đánh bóng, đảm bảo độ bền và cảm giác cầm chắc tay. Với năm kích thước từ 150 mm đến 500 mm, ELORA 1584 thích hợp cho cả công việc chi tiết lẫn các ứng dụng lấy dấu trên bề mặt lớn, mang lại độ ổn định cao và dấu vạch rõ nét.

Compa vạch dấu liền thân ELORA 1586 và 1586

Compa vạch dấu ELORA 1587 cho các nhu cầu đo và vạch dấu trong ngành công nghiệp và gia đình. Với tính năng đặc biệt như lò xo đàn hồi, vít giới hạn, lưỡi vuông và thiết diện chân hình vuông, nó đáp ứng được yêu cầu chính xác và độ bền trong quá trình làm việc. Sự linh hoạt và khả năng điều chỉnh của compa ELORA 1587 giúp người dùng thực hiện các công việc vạch dấu và đo lường một cách dễ dàng và hiệu quả.

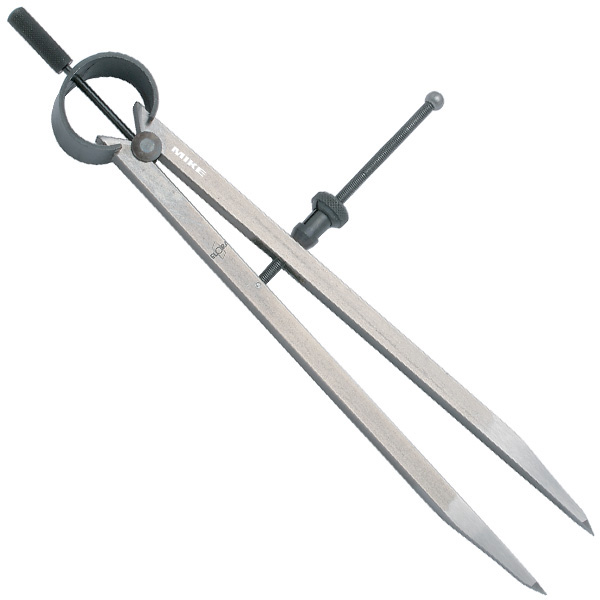

Compa vạch dấu lò xo ELORA 1587 là lựa chọn phù hợp cho những công việc yêu cầu điều chỉnh chính xác và ổn định trong quá trình lấy dấu. Thiết kế dạng lưỡi vuông với hai mũi tôi cứng, kết hợp trục ren điều chỉnh chạy dọc giúp kiểm soát khoảng cách mở một cách mượt mà và dễ dàng. Thân compa được chế tạo từ thép đặc biệt, bền chắc, phù hợp cho cả thao tác trên kim loại và các bề mặt vật liệu cứng.

Model	Chiều dài mm	Chiều dài inch	Model	Chiều dài mm	Chiều dài inch
1587-150	150	6	1587-250	250	10
1587-200	200	8	1586-200	200	8

ELORA 1587 có ba kích thước 150 mm, 200 mm và 250 mm – đủ linh hoạt để sử dụng trong các xưởng cơ khí, ngành kim hoàn hay chế tạo dụng cụ chính xác. Thước compa nhôm Vogel Germany 3033 là dụng cụ đo lường kết hợp, có thể dùng cho cả đo trong và đo ngoài. Thiết kế nhỏ gọn, chắc chắn, thước compa 3033 phù hợp với nhiều tình huống đo đạc linh hoạt. Dòng này có năm model với các thang đo từ 120mm đến 300mm, đáp ứng yêu cầu đa dạng trong kiểm tra kích thước sản phẩm.
