Máy khoan từ Magnetic Drilling Machines sử dụng trong các ứng dụng khoan sắt thép kết cấu. Các vị trí ngay trên phôi mà máy khoan thông thường không thực hiện được. EUROBOOR – Hà Lan sản xuất một khoang rộng các model máy khác nhau. Đặc biệt chú ý vào các áp dụng mang tính di động. Đường kính lỗ từ Ø30mm đến Ø200mm.

Các cơ phận chính của máy khoan từ

Mang tính di động nên các cơ phận đều được tối giản, tích hợp và nén nhiều chức năng trong một bộ phân. Tuy nhiên chúng ta vẫn dễ nhận biết chúng bao gồm các phần chính sau đây.

Motor điện hiệu năng cao trên máy khoan từ

Tất cả các motor điện sử dụng của EUROBOOR đều là loại hiệu năng cao. Công suất động cơ max lên tới 3,8kW. Nó trâu bò đến nỗi trên thị trường máy khoan từ không có hãng nào theo kịp, kể cả những hãng lớn. Ít bảo dưỡng và công suất tổn hao thấp. Đáp ứng tốc độ quay lớn, cho tốc độ mũi khoan có vận tốc lớn. Mang lại bề mặt gia công hay chất lượng lỗ khoan hay khoét cao.

Đế từ có lực hút lớn

Cơ phận được xem là quan trọng thứ 2 của máy khoan từ chính là chân đế từ. EUROBOOR tích hợp nam châm vĩnh cửu có lực từ cực lớn, dao động từ 12000N đến 39000N. Khóa đóng ngắt từ trường vận hành nhẹ nhàng, rất thuận tiện khi cố định máy khoan và nhả tiếp điểm. Nam châm có lực hút lớn mang đến cho thiết bị ít rung lắc khi khoan, đảm bảo chất lượng lỗ khoan tốt.

Thông số lực từ của đế được hiểu là khi bạn đặt máy với diện tích tiếp xúc của chân đế tối đa và hướng vuông góc. Điều này dẽ đạt được khi đặt máy trên mặt phẳng và không gian vận hành đủ. Các trường hợp đặt khoan trên mặt cong, diện tích tiếp xúc của chân đế sẽ giảm.

Khi chọn máy khoan từ, bạn nên để ý tới kích thước đế từ, vì nó cho bạn biết diện tích tối thiểu cần thiết của mặt phẳng đáy.

Tích hợp cảm biến con quay hồi chuyển GYRO-TEC

EUROBOOR trang bị cảm biến gia tốc và con quay hồi chuyển vào máy khoan từ. Phát hiện sự thay đổi bất thường sự chuyển dịch của chân đế máy khoan. Khi máy có sự chuyển dịch đột ngột, máy sẽ dừng motor thông qua hệ cơ điện bảo vệan toàn. Cảm biến gia tốc trọng trường sẽ kích hoạt trong thời gian 3 giây kể từ khi motor khởi động.

Tính năng này giúp bảo vệ máy của EUROBOOR hoạt động an toàn trong những hoàn cảnh đặc biệt. Chẳng hạn như mất lực hút của chân đế nam châm một cách đột ngột. Hay máy rơi vào trạng thái rung lắc quá mức do mất cân bằng hoặc mũi khoa mẻ, vỡ. Cũng có thể phần phôi mất cân bằng đột ngột hoặc rơi khỏi vị trí cân bằng tĩnh. Những biến cố này sẽ gây ra rủi ro cho máy khoan khi đế từ đã gắn trên thiết bị.

Khi motor ngừng hoạt động, rủi ro cho máy sẽ giảm xuống, các tác nhân gây hỏng bóc thiết bị cũng giảm. Thường những nguyên nhân gây mất ổn định vị trí công tác có rất nhiều trong thực tiễn. Chúng ta chỉ hạn chế tới mức có thể chứ không thể triệt tiêu. Công nghệ GYRO-TEC trang bị cho máy khoan giúp máy trở nên đặc biệt.

Hệ thống làm mát và bôi trơn

EUROBOOR trang bị sẵn hệ thống bôi trơn và làm mát bằng dầu. Máy khoan từ không thể bền và cho hiệu suất khoan cao nếu thiếu đi cơ phận quan trọng này. Trong quá trình khoan sẽ sinh ra nhiệt, làm nóng điểm tiếp xúc mũi khoan/khoét. Mạt sắt và phoi khoan làm gia tăng ma sát, nóng lên cũng góp thêm vào. Tốc độ khoan sẽ giảm xuống và motor sẽ chịu dòng phản kháng lớn.

Hệ thống làm mát và bôi trơn trên máy khoan EUROBOOR sẽ làm giảm yếu tố trên xuống mức thấp nhất có thể. Tiết kiệm năng lượng, tăng độ bền mũi khoan. Trên tất cả là hiệu suất gia công đạt mức cao nhất.

Cơ cấp kẹp mũi khoan, phay, khoét

Hệ thống bảo vệ quá nhiệt motor

Bảo vệ an toàn cho động cơ, chống quá nhiệt, quá tải. Khi motor điện vận hành nóng từ 100 oC -105 oC, hệ thống sẽ ngắt nguồn. Sau khoảng thời gian đâu, tùy theo nhiệt độ môi trường xung quanh hay tốc độ nguội dần, motor sẽ tái khỏi động. Chống phản lực hồi về motor, một trong những nguyên nhân gây ra nóng motor điện. Đảm bảo cho máy khoan từ hoạt động bền bỉ trong một thời gian dài. Tích hợp sẵn bộ biến năng, điều tốc mũi khoan.

Chức năng bảo vệ quá nhiệt giúp cho máy tránh được việc phải dừng máy quá lâu. Giảm tối đa chi phí bảo dưỡng, sửa chữa và kéo dài tuổi thọ cho máy. Sự khác biệt giữa các máy trong cùng phân khúc trên thị trường cũng được đánh giá qua thời gian chờ để tái khởi động trở lại. Dĩ nhiên thời gian chờ càng ít càng tốt và sau mỗi lần bị quá nhiệt, máy hoạt động kéo dài bao bâu so với lần đầu.

Có rất nhiều nguyên nhân dẫn đến nóng motor, cơ bản nhất vẫn từ phản lực trở lại trục khoa. Năng lượng sinh công của motor không dùng vào việc quay mũi khoan thì nó chuyển thành nhiệt. Điều này dễ thấy khi bạn không bôi trơn cho mũi khoan để giảm ma sát. Lực tì đè quá lớn làm cho tốc độ quay giảm xuống. Nóng vội trong lòng, muốn cho tác vụ nhanh thì motor nó biểu tình. Zậy thau.

Motor máy khoan từ được tích hợp cáp nguồn.

Hiểu đơn giản là cáp nguồn điện được dấu kín trong motor thay vì lòng thòng ra ngoài. Một cải tiến rất nhỏ nhưng mang lại hiệu quả rất cao. Trong quá trình vận hành, dây nguồn thường dễ bị người dùng cấm nắm khi di chuyển máy. Toàn bộ trọng lượng máy khoan từ sẽ dồn lên sợi cáp khi nó sinh ra không phải để làm việc đó. Dẫn đến cọng cáp nhanh chóng bị phá hủy. Bất kể như thế nào, vô tình hay hữu ý thì đều dẫn đến hỏng máy.

Đôi khi chúng còn bị nhầm lẫn trong thao tác treo máy lên trao trong vận hành. Video dưới đây giúp bạn dễ hiểu các tình huống sai trong vẫn hành có liên quan đến cơ phận này.

Tay quay điều hướng

Tay nắm tháo lắp được, rất thuận tiện khi bạn cần di chuyển liên tục nhiều nơi. Vận hành chính xác với góc chia 3 tương ứng 120 độ. Lực tương tác nhẹ, cho cảm giác thật khi điều chỉnh hành trình mũi khoan lên xuống.

Cơ cấu hộp số

Hộp số điều tốc, giảm vận tốc quay của motor hay lái mũi khoan có vận tốc phù hợp. Cho momen khởi động khi quan lớn. Thường bạn sẽ thấy có 2 thông số tốc độ quay là không tải và khi đạt tối đa công suất. Tốc độ dao cắt trên máy khoan từ sẽ giảm dần khi bạn khoan lỗ có đường kính càng lớn và kim loại có độ cứng cao.

Các dòng máy khoan từ EUROBOOR

Chủ yếu chúng được phân biệt bằng đường kính khoan rút lõi hay khả năng taro. Dựa trên khả năng chính này, nhà sản xuất phân loại chúng ra và cơ bản có những loại sau:

Máy khoan từ Ø30mm – EUROBOOR.

Đây là dòng máy có đường kính gia công nhỏ nhất của hãng EUROBOOR – Hà Lan. Chỉ có 2 model tương ứng là ECO.30 và ECO.30+. Khả năng thực hiện các lỗ khoan rút lõi có ID từ Ø12mm đếnØ30mm. Từ chỗ này, bạn cũng làm quen với thuật ngữ ID, chỉ thông số đường kính trong hay đk của lỗ khoan sau khi gia công.

ECO30 máy khoan từ đường kính Ø12 - 30 mm công suất 900W ECO30 máy khoan từ đường kính Ø12 - 30 mm công suất 900W ECO30 máy khoan từ đường kính Ø12 - 30 mm công suất 900W Máy khoan đế từ ECO30

Dòng ECO.30 có trọng lượng cũng rất nhẹ, chỉ 8.5kg, thích hợp cho các tác vụ làm việc trên cao hoặc di chuyển liên tục. Đặc biệt hữu dụng trong thi công nhà tiền chế, gia công chế tác cẩu cầu trục. Chế tạo container trong nhà máy cần thực hiện các lỗ khoan kỹ thuật có đường kính tới Ø30mm.

Máy khoan từ đường kính Ø40mm

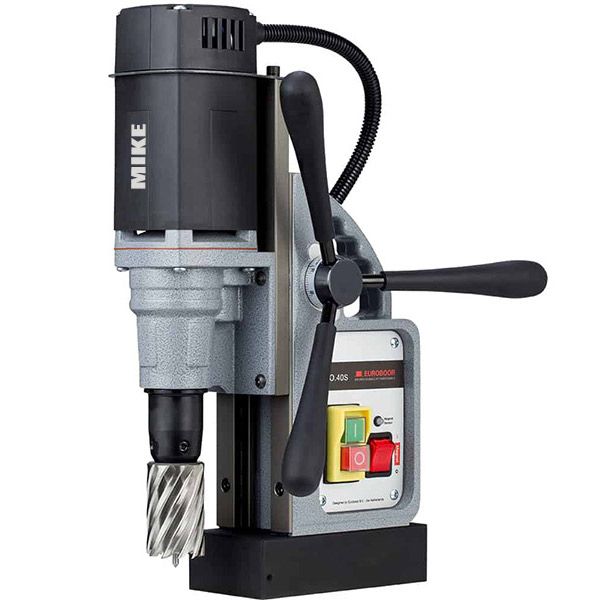

Model này được chia làm 2 dòng chính ECO.40S, ECO.40S+ và ECO.40/2, ECO.40/2+. Thông số kỹ thuật của các máy trong nhóm giống nhau, tức S và S+, 40/2 và 40/2+. Không có chức năng taro nhưng được trang bị nhiều tính năng tiên tiến nhất.

Thông số ECO.40S ECO.40S+ ECO.40/2 ECO.40/2+
ECO40 Máy khoan từ Ø12-40mm, lực từ 15000N Euroboor Hà Lan ECO40 Máy khoan từ Ø12-40mm, lực từ 15000N Euroboor Hà Lan ECO40 Máy khoan từ Ø12-40mm, lực từ 15000N Euroboor Hà Lan ECO40 Máy khoan từ Ø12-40mm, lực từ 15000N Euroboor Hà Lan ECO40 Máy khoan từ Ø12-40mm, lực từ 15000N Euroboor Hà Lan
Khoan rút lõi Ø12-40mm Ø12-40mm Ø12-40mm Ø12-40mm
Khoan mũi xoắn Ø1-16mm Ø1-16mm Ø1-13mm Ø1-13mm
Doa/khoét lỗ Ø10-45mm Ø10-45mm Ø10-45mm Ø10-45mm
Chiều cao máy  360-440mm  360-440mm  395-540mm  395-540mm
Chiều dài máy 264mm 264mm 320mm 320mm
Chiều rộng máy 180mm 180mm 210mm 210mm
Hành trình  145mm  145mm  150mm  150mm
Trục chính Weldon 3/4″ Weldon 3/4″ Weldon 3/4″ Weldon 3/4″
Đế từ (mm) 160x80x42 160x80x42 160x80x42 160x80x42
Lực đế từ 1500kg 1500kg 1500kg 1500kg
Công suất tổng 1200W 1200W 1100W 1100W
Cấp tốc độ 1 cấp 1 cấp 2 cấp 2  cấp
Tốc độ có tải 380 v/p 380 v/p 315-560 v/p 315-560 v/p
Động cơ 220V – 50Hz 220V – 50Hz 220V – 50Hz 220V – 50Hz
Khối lượng tịnh 10.5 kg 10.5 kg 11.5 kg 11.5 kg

Máy khoan từ đường kính Ø50mm

Điện áp nói chung của dòng này đều giống nhau 220 – 240 V / 50 – 60 Hz, sử dụng motor 1 pha. Chỉ có 2 models trong bản dưới đây có chức năng taro là ECO.50S-T và ECO.50S+/T. Dễ nhận biết trong cách đặt tên mã của máy với ký tự T.

Thông số ECO.50S ECO.50S+ ECO.50S-T ECO.50S+/T
Tính năng trên máy khoan từ 50mm ECO.50 của EUROBOOR ECO.50 máy khoan từ Ø 12 - 50 mm, 13000W Euroboor Hà Lan Máy khoan từ đường kính 50mm EUROBOOR ECO50S+ Máy khoan từ có taro ECO.50-T Máy khoan từ 2 cấp tốc độ, có taro M3-M20. ECO.50+T
Khoan rút lõi Ø12-Ø50mm Ø12-Ø50mm Ø12-Ø50mm Ø12-Ø50mm
Khoan mũi xoắn Ø1-Ø23mm Ø1-Ø23mm Ø1-Ø23mm Ø1-Ø23mm
Doa/khoét lỗ Ø10-Ø55mm Ø10-Ø55mm Ø10-Ø55mm Ø10-Ø55mm
Khả năng taro X X M3-M20 M3-M20
Trục chính MT3 MT3 MT2 MT2
Chiều cao máy 445-615mm 445-615mm 385-540mm 385-540mm
Tốc độ có tải v/p 235-415 235-415 250-460 250-460
Hành trình trục 170mm 170mm 170mm 170mm
Lực đế từ 1700kg 1700kg 1850kg 1850kg
Công suất tổng 1300W 1300W 1375W 1375W

Chiều cao máy khoan từ, từ 2 giá trị cận điểm cho bạn biết thông số hành trình của đầu khoan. VD thông số 445-615mm sẽ suy ra hành trình 170mm.

Máy khoan từ đường kính Ø55mm

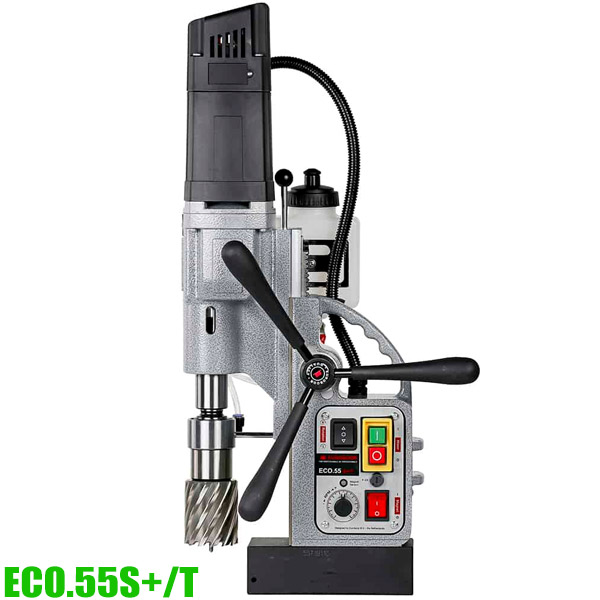

Gồm 2 model ECO.55S+/T và ECO.55S+/TA, thông số kỹ thuật tương đương nhau đều có chức năng taro. Ngoài những tính năng hiện đại như những dòng khác thì ECO55 được trang bị màn hình kỹ thuật số hiện đại, dễ dàng cài đặt và vận hành máy. Đặc biệt, còn có và chế độ khoan tự động (Chế độ rảnh tay) rất hiện đại trên model ECO.55S+/TA.

Thông số ECO.55S+/T ECO.55S+/TA
ECO55 Máy khoan từ cỡ lớn khoan max Ø55mm, taro M3-M20 ECO.55 Máy khoan từ cỡ lớn khoan max Ø55mm, taro M3-M20 ECO.55 Máy khoan từ cỡ lớn khoan max Ø55mm, taro M3-M20
Khoan rút lõi Ø12-55mm Ø12-55mm
Khoan mũi xoắn Ø1-23mm Ø1-23mm
Doa/khoét lỗ Ø10-60mm Ø10-60mm
Khả năng taro M3-M20 M3-M20
Chiều cao máy 490-660mm 490-660mm
Chiều dài máy 320mm 345mm
Chiều rộng máy 200mm 305mm
Hành trình 170mm 170mm
Trục chính (Weldon) MT3 – 3/4″ MT3 – 3/4″
Đế từ (mm) 168x84x49 168x84x49
Lực đế từ 1850kg 1850kg
Công suất tổng 1700W – 15.4A 1700W – 15.4A
Cấp tốc độ 2 cấp 2 cấp
Tốc độ có tải cấp I 60-275 v/p 60-275 v/p
Tốc độ có tải cấp II 100-500 v/p 100-500 v/p
Động cơ 220V – 50Hz 220V – 50Hz
Khối lượng tịnh 12.9kg 15.8kg

Máy khoan từ đường kính Ø60mm

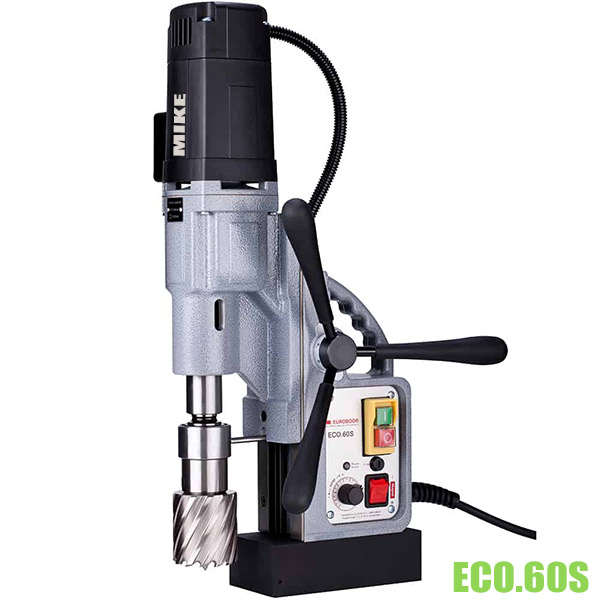

Đây là dòng máy xách tay cỡ lớn của hãng EUROBOOR – Hà Lan. Gồm 2 model ECO.60S và ECO.60S+ với khả năng khoan rút lõi Ø12-60mm, hành trình 170mm. Lực từ 1850kg cực mạnh, 2 cấp tốc độ, tốc độ điều khiển điện từ an toàn và chính xác. Kết hợp với nhiều tính năng hiện đại đảm bảo lỗ khoan đạt chất lượng cao nhất.

Tính năng ECO.60S ECO.60S+ ECO.60S+
ECO60 Máy khoan từ cỡ lớn 2 cấp tốc độ, khoan max Ø60mm ECO60 Máy khoan từ cỡ lớn 2 cấp tốc độ, khoan max Ø60mm ECO60 Máy khoan từ cỡ lớn 2 cấp tốc độ, khoan max Ø60mm Trong mọi trường hợp không đảm bảo tính năng an toàn đã cài đặt, máy sẽ tự khởi động lại. Giúp an toàn cho người vận hành, bảo vệ máy khỏi hư hỏng không đáng có.
Điều chỉnh tốc độ quay X X Bvệ đột biến điện (max 4000V)
BVệ quá nhiệt (100-105 oC) X X ổn định tần số (45-65Hz)
Tự động tắt máy an toàn X X Con quay hồi chuyển
Hộp số bôi trơn bằng dầu X X Đèn báo mòn chổi than
Đèn báo đế từ X X

Nhìn khủng vậy nhưng trọng lượng chỉ 12,9kg, dễ dàng xách đi 1 tay trong công trường hay nhà xưởng. Dòng máy được tin dùng top đầu thị trường bởi chất lượng của máy đem lại.
