Kìm bấm cos

Kìm bấm cos và phạm vi nhóm dụng cụ đấu nối

Kìm bấm cos phục vụ công đoạn ép đầu cốt vào đầu dây dẫn trước khi siết vào terminal. Nhóm sản phẩm tại đây gom cả dụng cụ bấm và vật tư đầu cos đi kèm. Người dùng có thể chọn kìm theo kiểu đầu cos, rồi chọn hộp đầu cos theo tiết diện dây. Cách sắp xếp này giúp rút ngắn thời gian tìm đúng cặp dụng cụ và vật tư.

Trục chính của nhóm là 466A- dùng cho đầu cos tròn trong xây lắp tủ bảng điện và tủ điều khiển. Bên cạnh đó, 467 Series xử lý các đầu cắm dây mạng LAN, dây điện thoại và dây cáp. Hai mã này bao phủ hai hướng công việc khác nhau, một bên thiên về tủ điện, một bên thiên về viễn thông.

Đặc điểm kỹ thuật của kìm bấm trong nhóm

Thông số vật liệu và tiêu chuẩn quyết định phần lớn khả năng làm việc của một chiếc kìm bấm. Trong nhóm này, các mã ELORA được mô tả kèm mác thép cụ thể và tiêu chuẩn tham chiếu. Nhờ vậy người mua đối chiếu được yêu cầu hồ sơ kỹ thuật của dự án. Phần cán bọc nhựa PVC cũng được nêu rõ ở từng mã liên quan.

Mã 466A- chế tạo từ thép ELORA-high grade steel C45 / 1.0503, cán bọc nhựa PVC cách điện. Thiết kế của mã này đáp ứng tiêu chuẩn DIN 46228 part 1 và part 4. Đây là tiêu chuẩn cho đầu cos ống, nên kìm và vật tư trong nhóm dùng chung một hệ quy chiếu kích thước.

Mã 467 Series có cán bọc nhựa PVC, dùng để bấm và kết nối đầu cắm điện thoại cùng đầu cắm mạng. Dải công việc này thường gặp khi đi dây tín hiệu trong tòa nhà hoặc phòng kỹ thuật. Khi thi công tủ điện có kèm phần mạng, hai mã kìm trong nhóm bổ sung cho nhau theo từng loại đầu nối.

Đầu cos trần và đầu cos bọc cách điện

Chọn đúng đầu cos quan trọng ngang với chọn kìm. Nhóm vật tư có hai hướng rõ ràng. Gồm đầu cos trần bằng hợp kim đồng. Và đầu cos có phần cổ bọc nhựa. Khác biệt nằm ở lớp cách điện tại cổ và dải tiết diện dây được hỗ trợ. Mô tả từng mã nêu đường kính dây hoặc tiết diện tương ứng.

Mã 466I- thuộc dạng cos trụ, sản xuất tại Đức, dùng cho dây dẫn đường kính Ø 0.5 đến 2.5 mm. Mã 466IH- cũng phủ dải Ø 0.5 đến 2.5 mm, nhưng có phần bọc nhựa cách điện. Khi đấu nối trong không gian chật, lớp bọc tại cổ giúp phân biệt vị trí và giữ bó dây gọn hơn.

Hộp đầu cos theo dải tiết diện

Có công việc đi nhiều cỡ dây trong cùng một tủ. Khi đó hộp đầu cos nhiều ngăn tiết kiệm thời gian hơn. So với mua lẻ từng cỡ. Hai mã hộp trong nhóm chia theo loại trần và loại bọc cách điện. Cả hai đều tham chiếu DIN 46228, nên khớp với kìm bấm cùng hệ. Người dùng đối chiếu tiết diện dây rồi lấy đúng ngăn tương ứng.

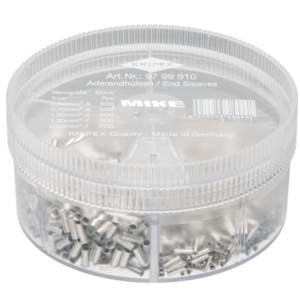

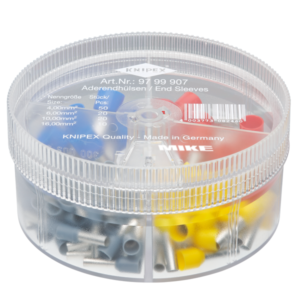

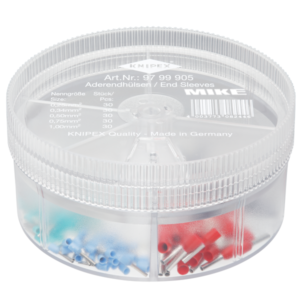

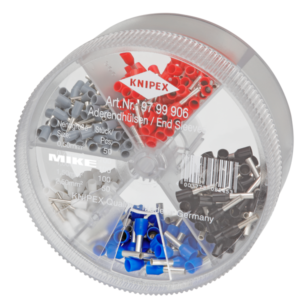

Mã 466S- gom đầu cos trần với tiết diện từ 0.25 đến 16 mm², theo chuẩn DIN 46228. Mã 466SH- tập hợp đầu cos ống dùng cho đầu dây nhiều sợi, dải đường kính Ø 0.5 đến 16 mm. Thân đầu cos của mã này làm từ hợp kim đồng E-Cu, phần cổ bọc nhựa chịu nhiệt tới 110 C°.

Dụng cụ liên quan trong cùng nhóm

Ngoài kìm bấm và vật tư đầu cos, nhóm còn chứa vài mã phục vụ công việc kế cận trên công trường. Những mã này không dùng để ép đầu cốt, nhưng thường nằm cùng hộp đồ của thợ điện hoặc thợ lắp đặt đường ống. Việc đặt chung giúp người mua gom đơn một lần thay vì tìm ở nhiều trang khác nhau.

Mã 467-Bi 160 dùng cắt niêm chì và dây niêm phong, chế tạo từ thép dụng cụ hợp kim C60 / 1.0601. Chiều dài kìm 160 mm và trọng lượng 170 g, kích thước gọn khi mang theo. Mô tả của mã này nêu độ bền chắc và khả năng chịu tải trong quá trình sử dụng.

Mã 571180 R thuộc hướng công việc khác, phục vụ ép ống pressfitting. Bộ gồm ba kìm ép tiêu chuẩn ACz cỡ 12, 16 và 20, phủ các mối nối thông dụng của một tuyến ống. Toàn bộ đựng trong vali hệ thống L-Boxx xếp chồng. Vali khoá liền với vali máy. Thuận tiện khi di chuyển giữa các vị trí thi công.

Cách chọn theo nhu cầu công việc

Bước đầu tiên nên xác định loại đầu nối cần ép, sau đó mới xét tiết diện dây. Với tủ bảng điện và tủ điều khiển, hướng đi thường là kìm bấm cos tròn kèm hộp đầu cos theo DIN 46228. Với hệ thống mạng và điện thoại, hướng đi là kìm bấm đầu cắm chuyên dụng. Hai hướng này dùng vật tư khác nhau nên không thay thế lẫn nhau.

Tiếp theo, đối chiếu dải tiết diện. Dây nhỏ từ 0.5 đến 2.5 mm có thể dùng 466I- hoặc 466IH- tùy yêu cầu cách điện tại cổ. Khi tủ có nhiều cỡ dây, hộp 466S- phủ từ 0.25 đến 16 mm². Trường hợp cần bản bọc nhựa theo dải rộng, hộp 466SH- đáp ứng tới Ø 16 mm.

Lưu ý khi sử dụng và bảo quản

Ép đầu cos đúng cỡ giúp mối nối giữ được tiếp xúc ổn định trong terminal. Kìm và đầu cos nên đi theo cùng một hệ tiêu chuẩn kích thước để tránh lệch khuôn ép. Các mã ELORA trong nhóm tham chiếu DIN 46228, thuận tiện khi lập hồ sơ vật tư. Phần cán bọc nhựa PVC cần giữ khô ráo và tránh dung môi làm hỏng lớp bọc.

Với đầu cos bọc nhựa như 466SH-, lưu ý giới hạn chịu nhiệt 110 C° của phần cổ khi bố trí trong tủ. Dụng cụ thép hợp kim như 467-Bi 160 nên lau sạch sau khi dùng. Bộ ép ống 571180 R cất lại trong vali L-Boxx để giữ đủ ba cỡ kìm.

Chọn kìm trước theo loại đầu nối, rồi chọn hộp đầu cos theo tiết diện dây thực tế. Liên hệ đội kỹ thuật để đối chiếu mã trước khi đặt hàng.
