Nêm thủy lực hay tách mặt bích là cách gọi khác nhau tùy theo ứng dụng cụ thể. Cơ bản chúng có chung một công dụng là chia cắt 2 vật thể quá gần nhau ra. ?

Nguyên lý cơ bản vẫn dựa trên cơ cấu cốt lõi là xylanh thủy lực, hoạt động ở áp suất max 700 bar. Xylanh chỉ chuyển động tịnh tiến, phần còn lại do kết cấu cơ khí tạo ra sự khác biệt. Phần lưỡi gắn vào có hình như cái nêm, thiết diện hình tam giác cân. Vì thế chúng được gọi là bộ nêm thủy lực.

Do đặc tính chuyển động tịnh tiến, phần mũi tam giác đi vào khe hở trước. Bộ nêm thủy lực làm khe hở lớn dần theo thiết diện lưỡi, và như thế vô tình chúng tách 2 thứ gần nhau ra. Cùng vì lý đo đó, chúng còn được gọi là bộ tách bằng thủy lực. Từ các đặc tính vật lý này, chúng được ứng dụng nhiều nhất trong hệ thống đường ống. Do việc kết nối các đường ống với nhau hay ống với van cần phải có mặt bích.

Để làm kín mối tiếp giáp ấy, cần đến các bộ gioăng làm kín. Lắp đặt xong, vận hành lâu ngày, cần tháo ra bảo trì, thay mới, khi đó chúng dính chặt với nhau. Bộ nêm thủy lực này được đưa vào ứng dụng trong tình huống không thể phù hợp hơn. Vì thế chúng còn được gọi là bộ tách mặt bích bằng thủy lực.

Nêm thủy lực hay tách khe hẹp của BETEX Holland.

Trở lại vấn đề cốt lõi, từ đây chúng được tạo ra theo nhiều hình thái khác nhau, dưới đây là loại tiêu biểu.

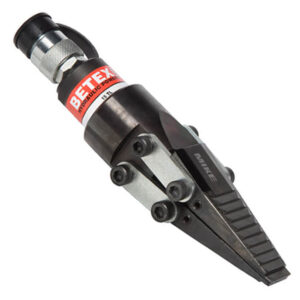

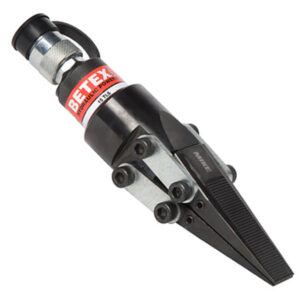

15TL đầu nêm thủy lực 15 tấn của BETEX. 25 TLS tách khe hẹp bằng thủy lực 25 tấn bước tách mịn 15 TLS tách mặt bích bằng thủy lực BETEX
BETEX 15 TL BETEX 25 TLS BETEX 15 TLS

Cơ bản sẽ bắt đầu bằng 3 đầu nêm thủy lực trên đây. Nhưng một mình nó thì chưa làm gì được, cần phải có bơm thủy lực và một đống các phụ kiện loằng ngoằng nữa. Tùy theo ứng dụng khác nhau, việc ghép nối sẽ quyết định phương án kế tiếp là gì. Nếu bạn đã có 1 loại bơm thủy lực hoạt động ở áp suất 700 bar nào đó rồi thì bạn không cần mua thêm.

Đầu tách hoặc nêm thủy lực BETEX

Kiểu đầu tách Mã đặt hàng Chức năng Tải trọng Mép tách mỏng nhất Độ mở lớn hất
15 TL 789117 tách 15 tấn 5 40
15 TLS 789150 nâng và tách 15 tấn 5 40
25 TLS 789250 nâng và tách 25 tấn 8 43

Bộ nêm thủy lực đơn

Nếu bạn chỉ ứng dụng cho việc nêm 1 phương, bạn cần đến một bộ hoàn chỉnh. Đơn giản nhất bạn chọn bộ có sẵn của nhà sản xuất là hiệu quả nhất và nó tương thích 100%. Ngoại trường hợp bạn cần đứng xa để vận hành bộ tách bằng thủy lực. Khi đó bạn có thễ chọn thêm 1 ống thủy lực có độ dài mong muốn. Còn không thì cứ mua luôn một bộ như bảng dưới đây là ok.

15TLS set bộ nêm thủy lực đơn, tải trọng 15 tấn. BETEX Hydraulic

Kiểu đầu tách Mã đặt hàng Chức năng Tải trọng Mép tách mỏng nhất Độ mở lớn hất
15 TL set 789180 tách 15 tấn 5 40
15 TLS set 789160 nâng và tách 15 tấn 5 40
25 TLS set 789260 nâng và tách 25 tấn 8 43

Một tách đơn hoàn chỉnh sẽ bao gồm 1 bơm thủy lực 1 ngõ ra, 01 đồng hồ áp suất, 01 ống thủy lực 1,5m đã gắn khớp nối nhanh. Đồng hồ đã bao gồm chân và co nối chữ T. 01 khối chêm an toàn và 1 vali đựng bằng sắt sơn tĩnh điện.

Bộ tách mặt bích đầu kép của BETEX Holland.

Bộ này còn được gọi là Duo, vì nó đi kèm 2 đầu tách hay 2 nêm thủy lực cùng thông số. Mục đích để bạn dùng cho các trường hợp tách mặt bích hoặc đối xứng. Bởi theo nguyên ký đòn bẩy, đầu này tách ra thì đầu kia có xu thế ngược lại. Cũng là lẽ thường thôi, mọi thứ đều hài hòa, mâu thuẫn luôn tồn tại trong mọi sự vật hiện tượng.

Trường hợp tách đối xứng, bạn nên chọn ngay từ đầu là bộ Duo. Điểm đáng lưu ý ở đây là bơm thủy lực sẽ là bơm đôi, hay bơm có 2 ngõ ra, bạn có thể vận hành cùng lúc với 2 đầu nêm thủy lực hoặc độc lập với nhau.

15 TLS set Duo bộ tách mặt bích bằng thủy lực kép 2 đầu

Kiểu đầu tách Mã đặt hàng Chức năng Tải trọng Mép tách mỏng nhất Độ mở lớn hất
15 TL set Duo 789181 tách 2 x 15 tấn 5 40
15 TLS set Duo 789162 nâng và tách 2 x 15 tấn 5 40
25 TLS set Duo 789261 nâng và tách 2 x 25 tấn 8 43

Trường hợp bạn có sẵn bộ đơn, việc chuyển đổi lên bộ đôi như vầy thoạt nghe có vẻ dễ. Song không đơn giản như vậy, bạn không tận dụng được gì từ bộ sẵn có ngoài việc mua thêm 1 bộ y chang. Vì bơm trong bộ đơn chỉ có 1 ngõ ra. Dung tích dầu có lẽ cũng chỉ đáp ứng 1 đầu tách. May mắn chúng có đủ dầu, bạn cần thêm vài chi tiết nhỏ để chuyển nó lên thành bộ đôi.

Dưới đây là gợi ý.

  • 01 fitting để mớn đầu cho 1 bộ chia ngả 1 thành 2.
  • 01 đầu chia 1 vào 2 ra VB201
  • 02 Tee nối đồng hồ áp suất E0567
  • 01 ống thủy lực bổ sung
  • 01 chân đồng hồ
  • 01 đồng hồ áp suất M0031B
  • 01 đầu tách cùng chủng loại.
  • 01 khối chêm an toàn.

Với như trên, bạn sẽ có 1 bộ đôi phù hợp. Nhưng nếu nó rối như mì tôm, bạn mua luôn đôi cho nó lành.

Bộ đôi như trên phù hợp với tách mặt bích bằng thủy lực. Bạn có thể chọn nhiều kiểu cấu hình khác nhau, vui lòng gọi cho chúng tôi để được tư vấn cụ thể hơn.
