Видеоэндоскопы

Camera nội soi phục vụ kiểm tra và phân tích hư hỏng. Vị trí khó tiếp cận như khoang trống, trục, ống dẫn, cống rãnh. Áp dụng cho cả công nghiệp lẫn dân dụng. Nhóm thiết bị này giúp quan sát trực tiếp bên trong không gian hẹp. Không cần tháo dỡ kết cấu. Tiết kiệm thời gian và chi phí bảo trì.

Các dòng hiện có bao gồm nhiều thiết bị hỗ trợ khác nhau.

• Hệ thống camera điện tử với màn hình TFT-LCD.
• Đầu camera màu độ phân giải cao.
• Cáp nội soi linh hoạt.
• Phụ kiện hỗ trợ như túi đựng, nắp bảo vệ, thiết bị dò tìm đầu camera.

Đường kính đầu camera dao động từ 8 mm đến 25 mm, phù hợp với đường ống từ nhỏ đến trung bình. Độ dài cáp từ 1 mét đến 30 mét cho phép khảo sát sâu vào hệ thống ống hoặc khoang máy.

Một số model ghi hình ảnh và video chất lượng HD 1920×1080 pixel, lưu trữ trên thẻ SD kèm ghi âm và dấu thời gian. Bộ điều khiển tích hợp pin Li-Polymer 3,7 V dung lượng 7,6 Ah, đảm bảo hoạt động liên tục trong ca làm việc. Mức độ bảo vệ IP54 giúp thiết bị chống bụi và nước bắn, đáp ứng môi trường công nghiệp khắc nghiệt.

Nhóm này đến từ các thương hiệu uy tín như REMS và VOGEL. Sản xuất tại Đức. Mang lại độ tin cậy cao cho người dùng chuyên nghiệp.

Tính năng nổi bật của nhóm sản phẩm

Các thiết bị trong nhóm này trang bị màn hình TFT-LCD màu. Kích thước 7 inch hoặc 2,3 inch. Hiển thị rõ nét hình ảnh thời gian thực từ đầu camera. Công nghệ vi xử lý hiện đại cho phép ghi hình ảnh và video. Thiết bị cũng ghi âm kèm theo. Dữ liệu lưu trên thẻ SD kèm thông tin ngày giờ. Đầu camera sử dụng cảm biến CMOS độ phân giải cao. Từ 1280×720 pixel đến 1920×1080 pixel. Đảm bảo chi tiết rõ ràng ngay trong điều kiện ánh sáng yếu.

Cáp nội soi làm từ vật liệu linh hoạt hoặc có thể định hình. Nhờ đó dễ điều hướng qua khúc cua. Cáp cũng luồn qua đoạn ống phức tạp. Một số model tích hợp đèn LED chiếu sáng tại đầu camera, điều chỉnh cường độ theo nhu cầu. Bộ điều khiển có cổng USB và cổng video PAL/NTSC, hỗ trợ xuất dữ liệu sang máy tính hoặc màn hình ngoài.

Pin sạc tích hợp cho thời gian hoạt động dài, phù hợp với công việc hiện trường không có nguồn điện ổn định.

Nhóm sản phẩm bao gồm các bộ hoàn chỉnh như CamScope S, CamScope, 175400 R4 và 175401 R6. Bộ cơ bản 175129 chưa bao gồm camera và cáp, cho phép người dùng tùy chọn cấu hình theo nhu cầu cụ thể. Các bộ cáp camera riêng lẻ như 175305 R, 175306 R và 175307 R cung cấp độ dài từ 10 m đến 30 m, đường kính cáp từ 4,5 mm đến 5,4 mm. Đầu camera đường kính 25 mm phù hợp với ống từ 50 mm đến 150 mm. Đầu 8 mm dành cho ống nhỏ hơn. Phụ kiện bổ sung gồm 175123 R túi đựng cáp, 175330 R nắp bảo vệ camera và 175312 thiết bị dò tìm đầu camera bằng tần số 33 kHz.

Phân loại theo cấu hình và độ dài cáp

Nhóm sản phẩm chia thành các dòng theo độ dài cáp và đường kính đầu camera. Dòng cáp ngắn từ 1 m đến 5 m như 175440 R với cáp 5 m và đầu camera 8 mm phù hợp với kiểm tra nhanh các khoang máy hoặc đường ống ngắn. Dòng cáp trung bình 10 m đến 20 m như 175305 R và 175306 R đáp ứng nhu cầu khảo sát hệ thống ống dẫn trong nhà hoặc công trình nhỏ. Dòng cáp dài 30 m như 175307 R phục vụ kiểm tra cống rãnh, đường ống công nghiệp hoặc hệ thống thông gió phức tạp. Cáp đường kính 4,5 mm rất linh hoạt. Dễ luồn qua khúc cua hẹp. Cáp 5,4 mm cứng hơn, chịu lực tốt hơn khi đẩy qua đoạn dài.

Các bộ hoàn chỉnh như 175301 R220, 175302 R220 và 175303 R220 tích hợp sẵn bộ điều khiển, đầu camera và cáp trong một hệ thống đồng bộ. Bộ 175300 R220 cung cấp cấu hình cơ bản với bộ điều khiển và màn hình 7 inch, người dùng tự chọn cáp camera riêng. Dòng CamSys 2 sử dụng công nghệ vi xử lý, ghi hình video kèm ghi âm, lưu trữ trên thẻ SD. Bộ REMS CamSys cho phép lựa chọn linh hoạt giữa mua bộ hoàn chỉnh hoặc tự kết hợp các thành phần theo ý muốn. Model 620003 từ VOGEL đạt mức bảo vệ IP54, phù hợp với môi trường ô tô, máy móc, đóng tàu, hàng không, tuabin và năng lượng gió.

Ứng dụng thực tế trong các ngành công nghiệp

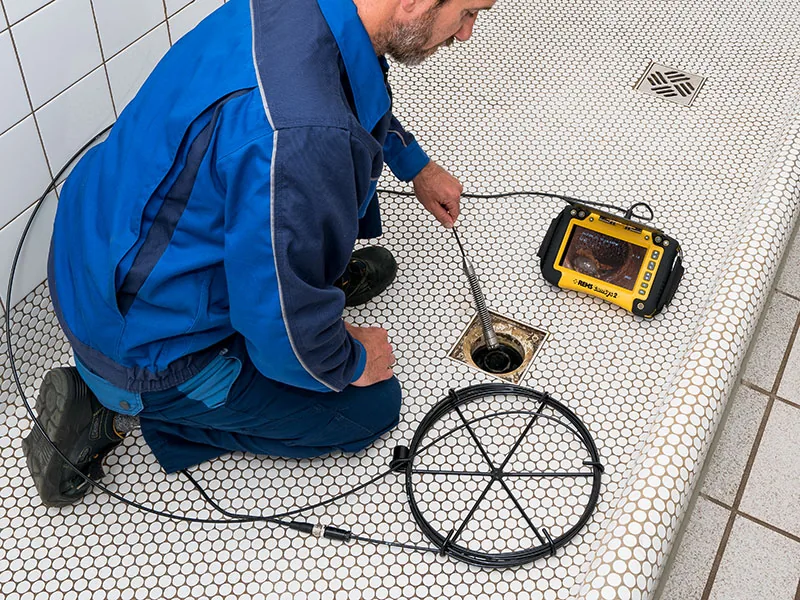

Trong ngành bảo trì cơ khí, camera nội soi giúp kiểm tra bên trong nhiều bộ phận. Bao gồm động cơ, hộp số, trục khuỷu và các chi tiết máy. Không cần tháo rời hoàn toàn. Kỹ thuật viên quan sát vết nứt, mài mòn hoặc tích tụ cặn bẩn, từ đó đưa ra quyết định sửa chữa kịp thời. Trong ngành xây dựng, thiết bị này khảo sát các hạng mục sau:

• Đường ống nước và cống thoát nước.
• Hệ thống thông gió.
• Khoang trống trong tường hoặc sàn.

Phát hiện rò rỉ, tắc nghẽn hoặc hư hỏng kết cấu trước khi can thiệp lớn. Việc này giúp giảm chi phí và thời gian thi công. Ngành hàng không dùng camera nội soi kiểm tra động cơ phản lực. Camera cũng kiểm tra cánh turbine và khoang nhiên liệu. Việc này đảm bảo an toàn bay. Ngành năng lượng gió áp dụng thiết bị này khảo sát bên trong tháp gió. Thiết bị cũng khảo sát hộp số tuabin. Nhờ đó phát hiện sớm dấu hiệu hư hỏng.

Trong lĩnh vực ô tô, camera nội soi kiểm tra các hạng mục sau:

• Buồng đốt và van xả.
• Hệ thống làm mát và các khoang khó tiếp cận.

Thợ máy xác định tình trạng piston, vòng găng và thành xi lanh mà không cần tháo động cơ hoàn toàn. Ngành đóng tàu sử dụng thiết bị này để khảo sát các hạng mục sau:

• Bên trong vỏ tàu và két nước dằn.
• Đường ống nhiên liệu và các khoang kín.

Phát hiện ăn mòn, nứt hàn hoặc tích tụ cặn giúp lập kế hoạch bảo dưỡng hiệu quả. Ngành điện lực áp dụng camera nội soi để kiểm tra bên trong. Kiểm tra máy biến áp, tủ điện và đường cáp ngầm. Giúp phát hiện điểm nóng hoặc hư hỏng cách điện. Các ứng dụng này đều yêu cầu thiết bị có độ phân giải cao. Cần cáp linh hoạt. Và khả năng ghi hình lưu trữ để phân tích sau.

Lưu ý khi lựa chọn và sử dụng

Khi chọn camera nội soi, cần xác định đường kính ống hoặc khoang cần kiểm tra để chọn đầu camera phù hợp. Đầu camera 8 mm dành cho ống nhỏ dưới 50 mm. Đầu 25 mm phù hợp với ống từ 50 mm đến 150 mm. Độ dài cáp phải đủ để tiếp cận điểm cần khảo sát. Nhưng không nên quá dài. Vì sẽ khó điều khiển và tăng trọng lượng thiết bị. Độ phân giải camera ảnh hưởng trực tiếp đến chất lượng hình ảnh. Model HD 1920×1080 pixel cho chi tiết rõ hơn. Model này rõ hơn so với 1280×720 pixel. Khả năng ghi hình và lưu trữ trên thẻ SD quan trọng khi cần lưu giữ bằng chứng hoặc báo cáo cho khách hàng. Pin tích hợp cần có dung lượng đủ lớn để hoạt động liên tục trong ca làm việc, tránh gián đoạn giữa chừng.

Trước khi sử dụng, kiểm tra đầu camera và cáp có vết nứt hoặc hư hỏng không. Đảm bảo kết nối chắc chắn với bộ điều khiển. Làm sạch đầu camera sau mỗi lần sử dụng để tránh bụi bẩn ảnh hưởng đến chất lượng hình ảnh. Khi luồn cáp vào ống hoặc khoang, đẩy nhẹ nhàng tránh làm gãy cáp hoặc hư hỏng đầu camera. Điều chỉnh độ sáng đèn LED phù hợp điều kiện ánh sáng bên trong. Tránh quá sáng gây chói mắt. Tránh quá tối khiến không nhìn rõ. Sử dụng phụ kiện như 175330 R nắp bảo vệ khi không dùng để tránh va đập. Thiết bị dò tìm 175312 giúp xác định vị trí đầu camera bên trong ống khi cần đánh dấu điểm hư hỏng. Bảo quản thiết bị trong túi chuyên dụng như 175123 R để tránh ẩm ướt và va đập trong quá trình vận chuyển.

Phụ kiện và linh kiện bổ sung

Ngoài các bộ camera hoàn chỉnh, nhóm sản phẩm còn cung cấp nhiều phụ kiện hỗ trợ. Túi đựng cáp 175123 R chế tạo từ chất liệu bền bỉ, chịu va đập, giúp bảo quản và vận chuyển cáp nội soi an toàn. Nắp bảo vệ 175330 R dành cho đầu camera S-Color S-N, tránh trầy xước hoặc hư hỏng khi không sử dụng. Thiết bị dò tìm 175312 phát tín hiệu 33 kHz, cho phép định vị chính xác đầu camera bên trong ống hoặc khoang kín, hỗ trợ đánh dấu vị trí hư hỏng trên bề mặt. Các bộ cáp camera riêng lẻ như 175103, 175104 và 175107 cung cấp lựa chọn đa dạng về độ dài và góc nhìn, từ hướng thẳng 180° đến góc 90°.

Bộ spiralen và dụng cụ 172050 R bao gồm 5 đoạn cáp xoắn 16×2,3 m trong giỏ đựng, kèm mũi khoan thẳng, mũi khoan chùy, mũi khoan răng cưa và chốt tách cáp, phục vụ công việc thông tắc và kiểm tra đường ống. Các phụ kiện này tương thích với hệ thống REMS Cobra 22, mở rộng khả năng ứng dụng của thiết bị. Khi lựa chọn phụ kiện, cần kiểm tra tương thích với model camera hiện có. Đảm bảo kết nối chắc chắn. Đảm bảo hoạt động ổn định. Việc đầu tư vào phụ kiện chất lượng giúp kéo dài tuổi thọ thiết bị chính và nâng cao hiệu quả công việc.

Nhóm camera nội soi mang lại giải pháp kiểm tra hiệu quả. Áp dụng cho nhiều ngành, từ bảo trì cơ khí, xây dựng, hàng không đến năng lượng và ô tô. Việc lựa chọn đúng cấu hình, độ dài cáp và phụ kiện phù hợp rất quan trọng. Giúp tối ưu hóa chi phí. Và nâng cao chất lượng công việc. Người dùng nên tham khảo kỹ thông số kỹ thuật và nhu cầu thực tế trước khi quyết định.
