Torque multipliers

Bộ nhân lực cơ khí Alkitronic Missing Link 6:1, đầu vuông 3/4", momen tới 4.890 Nm

★ 0.0 (0 reviews)
Sold: 3
Views: 0
Bản chất nó là một hộp số có tỷ số truyền hay hệ số nhân cố định. Dùng kết hợp với tay cân lực để đặt giới hạn trị số momen ngõ vào. Hàng chính hãng Alkitronic. Sản xuất tại Mỹ.
SKU: M-ML-6-1-34
12 variants
€0.00 - €5,771.79
Stock status: Varies by SKU
Indicative price
Price list & Ordering
Drag to reorder
SKU Code Price (EUR) Buy Stock Input torque Nut size Output torque Square drive Transmission ratio
73220 €4,637.80 815 Nm SW 32 4.890 Nm 3/4" 6:1
73221 €4,637.80 815 Nm SW 36 4.890 Nm 3/4" 6:1
73222 €4,637.80 815 Nm SW 41 4.890 Nm 3/4" 6:1
73223 €4,637.80 815 Nm SW 46 4.890 Nm 3/4" 6:1
73224 €4,826.00 815 Nm SW 50 4.890 Nm 3/4" 6:1
73225 €5,415.38 815 Nm SW 55 4.890 Nm 3/4" 6:1
73226 €5,204.00 815 Nm SW 60 4.890 Nm 3/4" 6:1
73227 €5,393.79 815 Nm SW 65 4.890 Nm 3/4" 6:1
73228 €5,582.00 815 Nm SW 70 4.890 Nm 3/4" 6:1
73229 €5,771.79 815 Nm SW 75 4.890 Nm 3/4" 6:1
SW-80 €0.00 - - - - 6:1
73117 €4,826.00 815 Nm 1.1/2" square drive 4.890 Nm 3/4" 6:1
Description

Missing Link Bộ nhân lực cơ khí thân siêu mỏng. Đầu vuông 3/4 inch, size lục lăng từ 32-70mm. Dùng kết hợp với cờ lê lực hoặc dụng cụ có thể điều chỉnh lực mô men. Tỉ số truyền 6:1. Lực maximum ngõ vào là 815 Nm. Ngõ ra momen lớn nhất tương ứng là 4890 Nm. Nhập khẩu chính hãng Alkitronic.

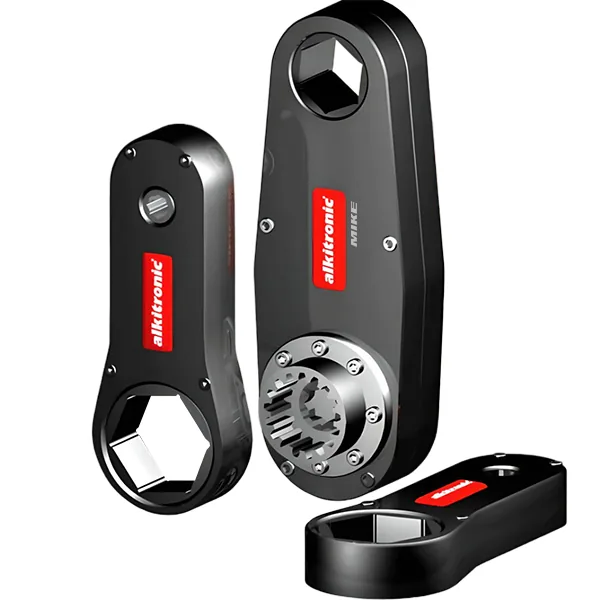

Missing Link Bộ nhân lực cơ khí siêu mỏng Alkitronic

Hiểu đơn giản đây là một bộ hộp số hay hộp chứa các cơ cấu với tỷ số truyền cố định. Có ngõ vào hay đầu vào đặt lực và ngõ ra đạt một giá trị momen mong muốn, kiểm soát được. Mỗi model trong bảng dưới đây phù hợp với một size lục giác của đầu bulong hay con tán. Tỷ số truyền tương ứng giúp bạn tính ra lực xiết phù hợp dựa trên lực đặt ngõ vào.

SW 32 36 41 46 50 55 60 65 70
A mm 23.3 21.3 18.8 14.3 16.3 14.3 14.3 14.3 14.3
B mm 25.6 23.6 21.1 18.6 16.6 16.6 16.6 16.6 16.6
E mm 476 476 476 476 476 479 481 484 487

Models Missing Link - 3/4“, 6:1 Ratio - max. 815 Nm input / 4890 Nm output. C  355 mm,  D 102 mm,  F 45 mm

Bộ Missing Link 3/4 inch 6:1

Bất kể bạn chọn nguồn xiết là gì thì ngõ đặt lực điều chỉnh càng mịn, lực ngõ ra càng chính xác.

  • Đóng gói trong vali chuyên dụng có quai xách.
  • Dùng trong các khu vực không gian hạn chế.
  • Cơ cấu truyền lực nguyên lý đòn bẩy.
  • Không sử dụng bánh răng.
  • Lực mô men ngõ vào max: 815Nm.
  • Lực mô men ngõ ra max: 4890Nm.
  • Kích thước đầu vuông 3/4 inch.
  • Tỉ số truyền 6:1.
  • Momen tháo ra cần lớn hơn momen xiết vào 20%.
  • Đảo chiều xoay bằng cách lật đảo chiều.
  • Các cơ phận theo tiêu chuẩn Châu Âu.
  • Đầu vuông nhiều rãnh giúp liên kết dễ dàng.
  • Không sử dụng quá lực đặt theo quy định NSX.

Giá trị maximum momen ngõ vào sẽ là cơ sở để bạn chọn cờ lê lực tương ứng. Nếu bạn chọn bộ sinh công là tay cân lực. Hay cũng tương tự nếu bạn chọn máy xiết bulong đai ốc có chỉnh lực momen.

Bảng thông số Missing Link 6:1, đầu vào 3/4"

Momen tối đa 815 Nm vào / 4.890 Nm ra. Khung máy C 355 mm, D 102 mm, F 45 mm. Kích thước A là bề dày đầu ngậm, B là bề dày thân tại vị trí lục giác, E là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link của alkitronic.

Cỡ lục giácABEMã hàng
SW 3223,3 mm25,6 mm476 mm73220
SW 3621,3 mm23,6 mm476 mm73221
SW 4118,8 mm21,1 mm476 mm73222
SW 4614,3 mm18,6 mm476 mm73223
SW 5016,3 mm16,6 mm476 mm73224
SW 5514,3 mm16,6 mm479 mm73225
SW 6014,3 mm16,6 mm481 mm73226
SW 6514,3 mm16,6 mm484 mm73227
SW 7014,3 mm16,6 mm487 mm73228
SW 75———73229
Đầu ra vuông 1.1/2"———73117

Specifications

  • Dùng cho khu vực bị hạn chế về không gian.
  • Cơ cấu truyền lực nguyên lý đòn bẩy.
  • Không sử dụng bánh răng.
  • Đảo chiều xoay bằng cách lật đảo chiều.
  • Momen tháo ra cần lớn hơn momen xiết vào 20%.
  • Max. 815 Nm input / 4890 Nm output
  • Tỷ số truyền: 6:1
