Bộ nhân lực

Bộ nhân lực cơ khí Alkitronic Missing Link 6:1, đầu vuông 3/4", momen tới 4.890 Nm

Đã bán: 3

Bản chất nó là một hộp số có tỷ số truyền hay hệ số nhân cố định. Dùng kết hợp với tay cân lực để đặt giới hạn trị số momen ngõ vào. Hàng chính hãng Alkitronic. Sản xuất tại Mỹ.

SKU: M-ML-6-1-34

Có 12 biến thể

0,0 đ - 167.597.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Missing Link Bộ nhân lực cơ khí thân siêu mỏng. Đầu vuông 3/4 inch, size lục lăng từ 32-70mm. Dùng kết hợp với cờ lê lực hoặc dụng cụ có thể điều chỉnh lực mô men. Tỉ số truyền 6:1. Lực maximum ngõ vào là 815 Nm. Ngõ ra momen lớn nhất tương ứng là 4890 Nm. Nhập khẩu chính hãng Alkitronic.

Hiểu đơn giản đây là một bộ hộp số hay hộp chứa các cơ cấu với tỷ số truyền cố định. Có ngõ vào hay đầu vào đặt lực và ngõ ra đạt một giá trị momen mong muốn, kiểm soát được. Mỗi model trong bảng dưới đây phù hợp với một size lục giác của đầu bulong hay con tán. Tỷ số truyền tương ứng giúp bạn tính ra lực xiết phù hợp dựa trên lực đặt ngõ vào.

SW	32	36	41	46	50	55	60	65	70
A mm	23.3	21.3	18.8	14.3	16.3	14.3	14.3	14.3	14.3
B mm	25.6	23.6	21.1	18.6	16.6	16.6	16.6	16.6	16.6
E mm	476	476	476	476	476	479	481	484	487

Models Missing Link - 3/4“, 6:1 Ratio - max. 815 Nm input / 4890 Nm output. C 355 mm, D 102 mm, F 45 mm

Bộ Missing Link 3/4 inch 6:1

Bất kể bạn chọn nguồn xiết là gì thì ngõ đặt lực điều chỉnh càng mịn, lực ngõ ra càng chính xác.

Đóng gói trong vali chuyên dụng có quai xách.
Dùng trong các khu vực không gian hạn chế.
Cơ cấu truyền lực nguyên lý đòn bẩy.
Không sử dụng bánh răng.
Lực mô men ngõ vào max: 815Nm.
Lực mô men ngõ ra max: 4890Nm.
Kích thước đầu vuông 3/4 inch.
Tỉ số truyền 6:1.
Momen tháo ra cần lớn hơn momen xiết vào 20%.
Đảo chiều xoay bằng cách lật đảo chiều.
Các cơ phận theo tiêu chuẩn Châu Âu.
Đầu vuông nhiều rãnh giúp liên kết dễ dàng.
Không sử dụng quá lực đặt theo quy định NSX.

Giá trị maximum momen ngõ vào sẽ là cơ sở để bạn chọn cờ lê lực tương ứng. Nếu bạn chọn bộ sinh công là tay cân lực. Hay cũng tương tự nếu bạn chọn máy xiết bulong đai ốc có chỉnh lực momen.

Bảng thông số Missing Link 6:1, đầu vào 3/4"

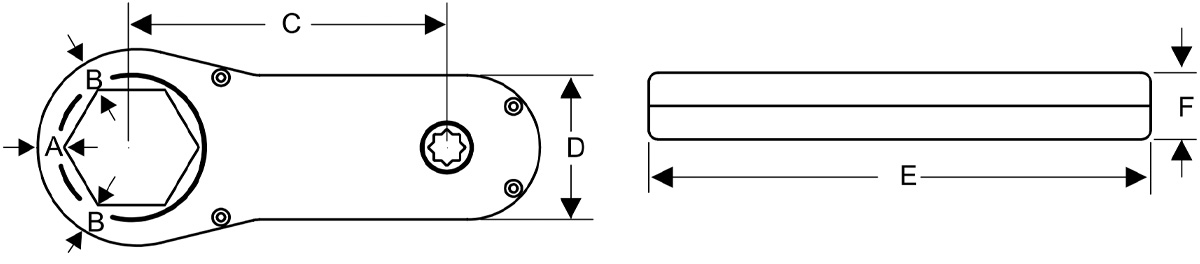

Momen tối đa 815 Nm vào / 4.890 Nm ra. Khung máy C 355 mm, D 102 mm, F 45 mm. Kích thước A là bề dày đầu ngậm, B là bề dày thân tại vị trí lục giác, E là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link của alkitronic.

Cỡ lục giác	A	B	E	Mã hàng
SW 32	23,3 mm	25,6 mm	476 mm	73220
SW 36	21,3 mm	23,6 mm	476 mm	73221
SW 41	18,8 mm	21,1 mm	476 mm	73222
SW 46	14,3 mm	18,6 mm	476 mm	73223
SW 50	16,3 mm	16,6 mm	476 mm	73224
SW 55	14,3 mm	16,6 mm	479 mm	73225
SW 60	14,3 mm	16,6 mm	481 mm	73226
SW 65	14,3 mm	16,6 mm	484 mm	73227
SW 70	14,3 mm	16,6 mm	487 mm	73228
SW 75	—	—	—	73229
Đầu ra vuông 1.1/2"	—	—	—	73117

Thuyết minh kỹ thuật

Dùng cho khu vực bị hạn chế về không gian.
Cơ cấu truyền lực nguyên lý đòn bẩy.
Không sử dụng bánh răng.
Đảo chiều xoay bằng cách lật đảo chiều.
Momen tháo ra cần lớn hơn momen xiết vào 20%.
Max. 815 Nm input / 4890 Nm output
Tỷ số truyền: 6:1

Tags / Từ khóa: Bộ nhân lực missing link

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Momen IN	Momen OUT	Size đai ốc	Tỉ số truyền	Đầu vuông
⋮⋮	73220	134.669.000,0 đ	815 Nm	4.890 Nm	SW 32	6:1	3/4"
⋮⋮	73221	134.669.000,0 đ	815 Nm	4.890 Nm	SW 36	6:1	3/4"
⋮⋮	73222	134.669.000,0 đ	815 Nm	4.890 Nm	SW 41	6:1	3/4"
⋮⋮	73223	134.669.000,0 đ	815 Nm	4.890 Nm	SW 46	6:1	3/4"
⋮⋮	73224	140.134.000,0 đ	815 Nm	4.890 Nm	SW 50	6:1	3/4"
⋮⋮	73225	157.248.000,0 đ	815 Nm	4.890 Nm	SW 55	6:1	3/4"
⋮⋮	73226	151.110.000,0 đ	815 Nm	4.890 Nm	SW 60	6:1	3/4"
⋮⋮	73227	156.621.000,0 đ	815 Nm	4.890 Nm	SW 65	6:1	3/4"
⋮⋮	73228	162.086.000,0 đ	815 Nm	4.890 Nm	SW 70	6:1	3/4"
⋮⋮	73229	167.597.000,0 đ	815 Nm	4.890 Nm	SW 75	6:1	3/4"
⋮⋮	SW-80	0,0 đ	-	-	-	6:1	-
⋮⋮	73117	140.134.000,0 đ	815 Nm	4.890 Nm	Đầu ra vuông 1.1/2"	6:1	3/4"
