Bơm cánh gạt hay Vane pump là một loại bơm thủy lực sử dụng để chuyển đổi năng lượng cơ học thành năng lượng áp suất dòng chảy. Nó hoạt động bằng cách sử dụng một rotor có các lá van được lắp vào và xoay trong một buồng bơm. Khi rotor quay, các lá van di chuyển ra và vào đối với tường buồng bơm, tạo ra một không gian giữa các lá van và tường buồng bơm. Không gian này có thể được điền đầy bởi chất lỏng đang được bơm. Khi rotor tiếp tục quay, không gian này di chuyển theo hướng ổn định để đẩy chất lỏng ra khỏi buồng bơm. Vane pump được sử dụng rộng rãi trong các ứng dụng công nghiệp và xe cơ giới.
Bơm cánh gạt là gì?
Bơm cánh gạt (vane pump) là một loại bơm thủy lực trong đó rotor được lắp vào trong một buồng bơm hình trụ. Rotor có các lá van được lắp vào và xoay quanh trục của nó trong buồng bơm. Khi rotor quay, các lá van di chuyển ra và vào đối với tường buồng bơm, tạo thành các không gian bơm. Không gian này có thể được điền đầy bởi chất lỏng đang được bơm vào buồng bơm. Khi rotor tiếp tục quay, không gian này di chuyển theo hướng ổn định, đẩy chất lỏng ra khỏi buồng bơm.
Bơm cánh gạt thường được sử dụng trong các ứng dụng truyền động động cơ đốt trong, bơm dầu, bơm nước, máy móc công nghiệp và các hệ thống thủy lực. Nó được ưa chuộng bởi tính đơn giản, độ bền và khả năng vận hành ổn định trong môi trường khắc nghiệt.
Bơm cánh gạt có nhiều ưu điểm, bao gồm khả năng hoạt động ổn định trong một loạt các áp suất và tốc độ lưu lượng, độ tin cậy cao, chi phí thấp và dễ bảo trì. Nó cũng có thể hoạt động ở mức áp suất cao hơn và tốc độ lưu lượng lớn hơn so với các loại bơm khác.
Tuy nhiên, bơm cánh gạt cũng có một số hạn chế. Một số mô hình bơm cánh gạt có thể tạo ra âm thanh và rung động khi hoạt động, đặc biệt là ở mức áp suất cao. Ngoài ra, chất lượng đầu ra của nó cũng có thể bị ảnh hưởng bởi sự mòn và mài mòn của các bộ phận bơm trong quá trình sử dụng.
Nguyên lý hoạt động của bơm cánh gạt
Nguyên lý hoạt động của bơm là sử dụng năng lượng cơ học để tạo ra một áp lực áp suất dòng chảy trong chất lỏng, đẩy chất lỏng đó từ một vị trí đến vị trí khác trong hệ thống.
Các loại bơm khác nhau có các nguyên lý hoạt động khác nhau, nhưng chúng đều có các thành phần chính bao gồm buồng bơm, rotor, lá van, động cơ và các van điều chỉnh.
Ví dụ, trong bơm cánh gạt, rotor có các lá van được lắp vào và xoay quanh trục của nó trong buồng bơm. Khi rotor quay, các lá van di chuyển ra và vào đối với tường buồng bơm, tạo thành các không gian bơm. Không gian này có thể được điền đầy bởi chất lỏng đang được bơm vào buồng bơm. Khi rotor tiếp tục quay, không gian này di chuyển theo hướng ổn định, đẩy chất lỏng ra khỏi buồng bơm.
Trong bơm ly tâm, chất lỏng được đẩy ra từ trung tâm của bơm bởi một tấm cánh quay, tạo ra một áp lực áp suất dòng chảy. Khi chất lỏng ra khỏi bơm, nó được đưa vào các đường ống hoặc bộ phận khác trong hệ thống. Trong một số loại bơm, các van điều chỉnh được sử dụng để kiểm soát lưu lượng chất lỏng và áp suất. Các động cơ được sử dụng để cung cấp năng lượng cơ học cho bơm để hoạt động.
Nguyên lý hoạt động của bơm là sử dụng một nguồn năng lượng cơ học để tạo ra một áp lực áp suất dòng chảy trong chất lỏng, đẩy chất lỏng đến các vị trí khác trong hệ thống.
Nói riêng về bơm cánh gạt của REXROTH
Rexroth là một trong những nhà sản xuất bơm cánh gạt hàng đầu thế giới, cung cấp nhiều loại bơm cánh gạt khác nhau với các tính năng và ưu điểm riêng. Bơm cánh gạt của Rexroth thường được sử dụng trong các ứng dụng thủy lực công nghiệp, bao gồm máy móc, thiết bị cảng và các hệ thống thủy lực trong các ngành công nghiệp khác nhau.
Các bơm cánh gạt của Rexroth có thiết kế nhỏ gọn, dễ sử dụng và bền vững, với khả năng hoạt động ổn định trong nhiều điều kiện khác nhau. Chúng được thiết kế để cung cấp khả năng vận hành thông qua các tính năng như áp suất, dòng chảy và hiệu suất cao. Các bơm cánh gạt Rexroth cũng được tích hợp các tính năng tiên tiến như van điều chỉnh áp suất, van điều chỉnh dòng chảy và van chống tràn, đảm bảo tính ổn định và hiệu quả trong quá trình vận hành.
Cách hiểu khác về bơm cánh gạt

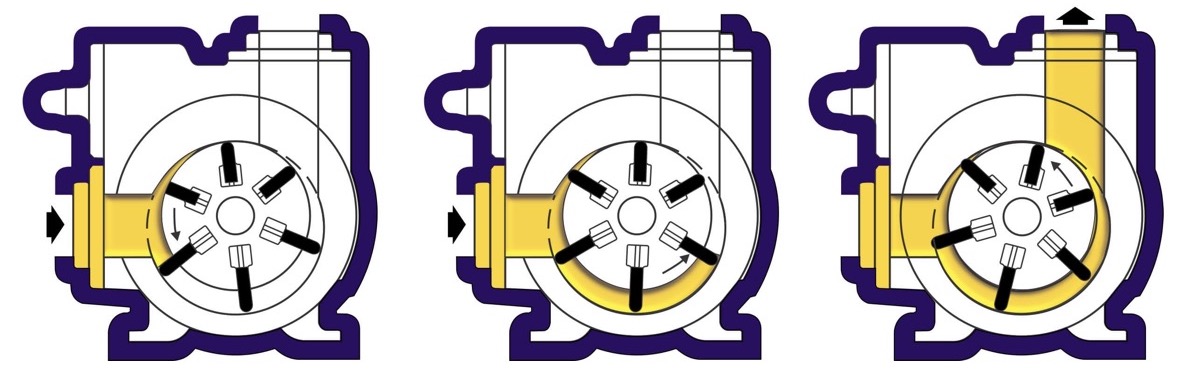

Bơm cánh gạt (Vane pump) là một loại bơm đẩy tích cực tự mồi cung cấp lưu lượng ổn định ở áp suất khác nhau. Hoạt động thông qua một động cơ kết nối với hộp số, vì thường tốc độ quay tối đa là 900 vòng/phút. Bơm được trang bị van giảm áp để ngăn bơm tạo ra một áp suất có thể gây hỏng bơm.
Phần đầu bơm chứa một rotor có khe hở, chứa các cánh. Các cánh tạo ra các buồng phân đoạn trong phần đầu bơm, tách phần đầu bơm giữa rotor và vỏ ngoài cho phép bơm cánh gạt tự mồi vì các buồng hoạt động tương tự như các van.
Phần đầu bơm là hình tròn phần lớn nhưng có một phần bằng phẳng khi các cánh di chuyển vào và ra khỏi rotor chính. Các cánh sẽ bị đẩy ra hướng vỏ do lực ly tâm khi bơm hoạt động, các lực đẩy ra giữ cho các cánh chặt chẽ lại với vỏ. Khi các cánh đạt đến đầu ra của bơm, vỏ hộp sẽ phẳng và chặt hơn so với rotor, khiến cho các cánh bị đẩy vào rotor và chất lỏng được đẩy ra qua đầu ra của bơm.
Bơm cánh gạt có khả năng đảo chiều, điều này làm cho chúng trở thành lựa chọn tuyệt vời cho việc xả và đổ bồn. Chúng có thể được vận hành ngược lại để đổ bồn hoặc tải hàng lên xe vì bơm có thể hoạt động ở cả hai hướng. Thông thường, bơm cánh gạt được trang bị một trong các loại kín khích: kín khích cơ khí đơn, kín khích cơ khí kép với chất lỏng cách ly, hoặc bọc khớp.
Các điểm thuận lợi và không thuận lợi của bơm cánh gạt so với bơm thủy lực khác
Các điểm thuận lợi của bơm cánh gạt so với các loại bơm thủy lực khác bao gồm:
- Tính tự mồi: có khả năng tự mồi, vì vậy chúng có thể bơm chất lỏng từ một vị trí thấp hơn so với mực nước.
- Độ bền cao: có thiết kế đơn giản, ít bộ phận chuyển động, do đó chúng có thể hoạt động trong thời gian dài mà không cần bảo trì thường xuyên.
- Độ ồn thấp: Bơm hoạt động êm ái và không tạo ra tiếng ồn lớn như một số loại bơm khác.
Tuy nhiên, bơm cánh gạt cũng có một số điểm không thuận lợi so với các loại bơm thủy lực khác, bao gồm:
- Áp suất thấp: Bơm không thích hợp cho các ứng dụng có áp suất cao.
- Lưu lượng thấp: Bơm không thể cung cấp lưu lượng cao như một số loại bơm thủy lực khác.
- Độ chính xác kém: vane pump không phải là lựa chọn tốt cho các ứng dụng yêu cầu độ chính xác cao trong việc cung cấp lưu lượng chất lỏng.
- Độ bền với chất lỏng: Bơm không thích hợp cho những chất lỏng có tính ăn mòn hoặc phá hủy với các vật liệu sử dụng để sản xuất bơm.
- Chi phí cao: Bơm có giá thành cao hơn so với một số loại bơm thủy lực khác, do đó chúng không phải là lựa chọn phù hợp cho một số ứng dụng đòi hỏi chi phí thấp.
Bơm cánh gạt là một lựa chọn tốt cho các ứng dụng thủy lực đòi hỏi tính tự mồi và độ bền cao, nhưng không phù hợp cho các ứng dụng có áp suất cao, lưu lượng cao hoặc độ chính xác yêu cầu cao.
Khi mua cần lưu ý thông số quan trọng nào?
Khi mua bơm cánh gạt, bạn cần lưu ý các thông số quan trọng sau đây:
- Lưu lượng: Lưu lượng là số lượng chất lỏng được bơm trong một đơn vị thời gian. Cần phải chọn bơm có lưu lượng phù hợp với nhu cầu sử dụng.
- Áp suất: Áp suất là lực đẩy của chất lỏng được bơm. Cần phải chọn bơm có áp suất phù hợp với nhu cầu sử dụng.
- Vật liệu: Vật liệu của bơm cánh gạt rất quan trọng, vì nó phải chịu được tính ăn mòn, tính ăn chịu của chất lỏng được bơm. Bạn cần phải chọn bơm cánh gạt có vật liệu phù hợp với loại chất lỏng sử dụng.
- Động cơ: Động cơ là thành phần cung cấp năng lượng để hoạt động bơm cánh gạt. Cần phải chọn động cơ có công suất và điện áp phù hợp với yêu cầu sử dụng.
- Kích thước: Kích thước của bơm cánh gạt cũng là một yếu tố quan trọng phải cân nhắc, vì nó phải phù hợp với không gian lắp đặt và nhu cầu sử dụng.
Để chọn bơm cánh gạt phù hợp, bạn cần phải cân nhắc các thông số quan trọng như lưu lượng, áp suất, vật liệu, động cơ và kích thước.
