Cảo đĩa hay vam hai mảnh kiểu Separators

Đây là dòng cảo đĩa cơ khí để áp dụng tháo các vòng bi khi khoảng hở giữa 2 chi tiết bị giới hạn. MP60/65 bảo vệ vòng bi trong trường hợp cần sử dụng lại. Trọn bộ với ĐĨA +  VAI cảo. Chỉ bộ ĐĨA, hoặc chỉ VAI cảo. Tùy theo nhu cầu sử dụng khác nhau bạn cần chọn từng thành phần cụ thể theo bảng dưới đây.

A = chiều dài dịch chuyển của trục cảo. C = độ rộng cầu vai. B = Độ mở min – max. E = khe hở rãnh trên vai của cảo.

Model	Trục dài mm	Độ mở min mm	Độ mở max mm	Vai rộng mm	Rãnh vai mm	Trọng lượng
MP65110	115	46	110	122	10,1	1
MP65140	115	46	140	156	10,1	1
MP65195	175	62	195	210	14,1	3
MP65445	245	173	445	475	20,5	12
MP65450	480	178	450	480	27	35
MP65580	680	219	580	617	32,5	53

Như vậy điều mình đang muốn nói tới ở đây là để sử dụng được thì sẽ phải mua cả bộ gồm Đĩa + Vai cảo các bộ này sẽ đi với nhau theo thiết kế tiêu chuẩn của nhà sản xuất, trường hợp có muốn lắp lẫn để thảo mãn nhu cầu sáng tạo thì sẽ không thể.

Bộ phận đĩa chặn 2 mảnh MP60

Trong trường hợp chỉ mua Đĩa hoặc Vai cảo đó là các bạn đã có 1 trong 2 cái trên và 1 trong 2 cái đó trong quá trình sử dụng bị hư nên cần mua về để thay thế. Còn nếu chưa có mà mua 1 trong 2 bộ phận trên thì sẽ chưa sử dụng được nhé.

R = kiểu ren lỗ bắt thanh counter support. B = khoảng dịch chuyển của đĩa cảo. C = độ rộng thanh trượt cho đĩa.

Model	Độ mở min mm	Độ mở max mm	Độ rộng thanh trượt	Lỗ ren counter support	Trọng lượng g
MP60060	4	60	60	3/8″	800
MP60080	6	81	80	3/8″	1300
MP60110	10	110	110	5/8″	2800
MP60150	12	134	155	5/8″	5700
MP60180	13	210	180	5/8″	12500
MP60260	17	255	260	1″	28500
MP60300	20	300	300	1.1/4″	43500
MP60330	35	300	330	1.1/4″	86500

Đã có người khác thiết kế rồi thì chúng ta chỉ cần bỏ chi phí ra để sử dụng không cần sáng tạo thêm. Vì nhiều khi sáng tạo như vậy cũng không ai cấp bằng sáng tạo cho thì lại buồn.

Khi lắp ghép thành bộ hoàn chỉnh bạn sẽ nhìn nó giống với hình dưới đây.

Counter Support MP65	Đĩa 2 mảnh MP60	Bộ hoàn chỉnh

Đối với phần đĩa cảo là sự liên kết ghép giữa 2 mảnh đĩa được liên kết thông qua liên kết Bullon. Độ mở đĩa được điều chỉnh thông qua sự thay đổi việc mở ra hay siết lại của thanh Bullon này. Và thanh bullon này cũng chính là phần để khóa chặt 2 mảnh đĩa lại để đảm bảo phần đĩa cảo ôm chặt chi tiết cần cảo.

Phần lưỡi đĩa cảo được thiết kế dạng côn mỏng dần về phần lưỡi, đối với phần mỏng nhất của lưỡi là 2mm. Với thần thiết kế mỏng như vậy sẽ giúp cho phần đĩa cảo sẽ ăn sâu và khe hở giữ 2 mặt tiếp xúc của chi tiết cần cảo.

Về phần vai cảo được liên hết với đĩa cảo thông qua 2 thanh chống. Liên kết bằng mối ghép Ren, trong quá trình sử dụng việc thay đổi tầm với sẽ được điều chỉnh thông qua việc tịnh tiến ren của thanh chống.

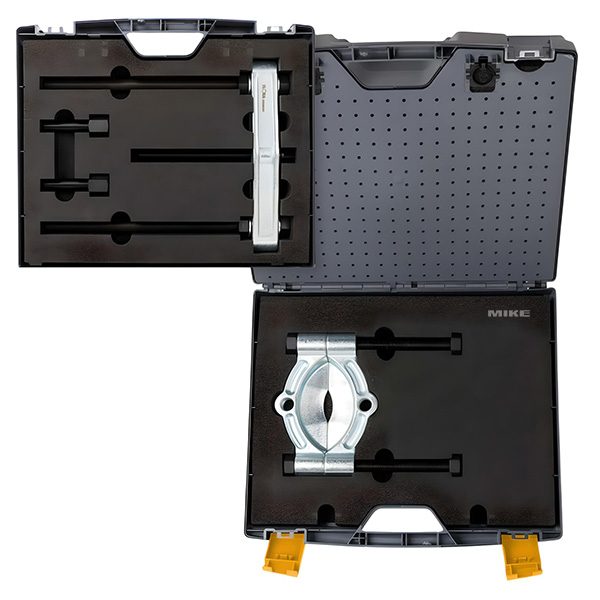

Bộ cảo đĩa hoàn chỉnh BETEX MP7

Dưới đây là bộ hoàn chỉnh, rất thích hợp cho bạn mua mới lần đầu. Bạn chỉ cần chọn theo độ mở max của đĩa phù hợp với đường kính vòng bi hay bánh răng mà bạn có. Phần còn lại mọi thứ đã hoàn chỉnh và bạn chỉ việc sử sung.

Nếu bạn thấy nó rối quá, mua luôn bộ hoàn chỉnh cho nó lành thì bản dưới cho bạn quyền lựa chọn đó. A = Tầm với sâu của cảo đĩa. B = Độ rộng 2 thanh trượt cho đĩa. C = Độ mở nhỏ nhất.

Model	A	B	C	Model	A	B	C
MP7110060	100	55	90	MP7445180	220	180	320
MP7140080	100	80	130	MP7450260	418	250	372
MP7195110	152	108	175	MP7580300	617	300	435
MP7195150	152	77	182	MP7580330	617	300	450

Tất cả các chi tiết của cảo được chế tạo theo công nghệ luyện kim của Đức nên đảm bảo chất lượng tuyệt vời khi sử dụng, giảm tần suất và chi phí đầu tư. Với thiết kế nguyên khối giúp độ bền cao, an toàn và dễ sử dụng. Lưu ý mỗi mẫu cảo chỉ phù hợp với 1 seri đĩa tương ứng, tham khảo thông số kỹ lưỡng trước khi mua.
