Kìm cắt chân linh kiện điện tử, chống tĩnh điện ESD, sản xuất tại Đức. Vậy ESD là gì? Hiểu như thế nào cho đúng thuật ngữ này? Bài viết dài dòng dưới đây giúp bạn dễ hình dung về dụng cụ này. Các thuật ngữ và kiến thức chuyên sâu mang tính hàn lâm, bạn hãy tham khảo các tài liệu trong các trường ĐH hoặc hỏi chị google.

ESD là gì?

Electro Static Discharge (ESD) là hiện tượng xả điện tĩnh. Nó xảy ra khi có sự chuyển động nhanh của điện tích giữa hai vật hay hai điểm có điện tích khác nhau. Khi điện tích tích tụ trong một vật hoặc trên bề mặt của vật đó đạt đến một mức nhất định, nó có thể xả ra dưới dạng một cú shock điện.

ESD thường xảy ra khi người ta tiếp xúc với vật liệu hoặc thiết bị điện tử có khả năng tích điện. Chẳng hạn như vi mạch, bo mạch, các linh kiện điện tử nhạy cảm, hay các bề mặt không dẫn điện. Khi có sự tương tác giữa người và vật, điện tích có thể chuyển từ cơ thể người hoặc từ vật đến cơ thể người, gây ra cú shock điện và có thể gây hư hại cho các linh kiện điện tử.

ESD có thể gây ra các vấn đề nghiêm trọng trong ngành điện tử, như làm hỏng hoặc làm giảm tuổi thọ của các linh kiện, thiết bị điện tử. Để ngăn chặn ESD, người ta thường sử dụng các biện pháp bảo vệ như thiết kế đất tĩnh, sử dụng vật liệu chống tĩnh điện, và sử dụng các sản phẩm chống tĩnh điện như tấm chống tĩnh điện, túi chống tĩnh điện, và vật liệu đóng gói chống tĩnh điện.

Các biện pháp phức tạp được sử dụng để chống lại nguy cơ ESD

Ví dụ, một trạm làm việc trong khu vực bảo vệ điện tĩnh (EPA – Electrostatic Protected Area) luôn cố gắng xả điện tĩnh về tiềm năng đất một cách kiểm soát. Một EPA là một khu vực được thiết kế đặc biệt để giảm thiểu nguy cơ ESD. Nó thường bao gồm các biện pháp như sàn đặc biệt chống tĩnh điện, bàn làm việc có đất tĩnh. Các dụng cụ và vật liệu chống tĩnh điện, và quy trình làm việc đặc biệt để đảm bảo an toàn điện tĩnh.

Mục tiêu của một EPA là đảm bảo rằng các điện tích tĩnh được xả điện một cách kiểm soát và đưa về trung tính nối đất. Điều này giúp ngăn chặn sự tích tụ và xả điện tĩnh không kiểm soát, từ đó bảo vệ các linh kiện và thiết bị điện tử khỏi sự hư hại do ESD.

Quần áo làm việc có khả năng phân tán điện tĩnh, vòng cổ tay ESD điển hình với dây xoắn và các công cụ an toàn điện tĩnh là các thành phần tiêu chuẩn của một nơi làm việc như vậy. Những công cụ này được đánh dấu tương ứng.

Các công cụ ESD từ ELORA tuân thủ tiêu chuẩn ESD DIN IEC 61340-5-1. Chúng được trang bị tay cầm làm bằng vật liệu dẫn điện đặc biệt, có điện trở bề mặt trong khoảng từ 10⁶ đến 10⁹ Ohm. Kích thước tay cầm cung cấp bề mặt tiếp xúc cần thiết với tay của người dùng để đảm bảo quá trình xả điện diễn ra một cách “mềm mại”, không gây tổn hại đến các vật liệu – các thành phần nhạy cảm và bộ phận lắp ráp vẫn hoạt động đầy đủ mặc dù có sự can thiệp cơ học từ con người.

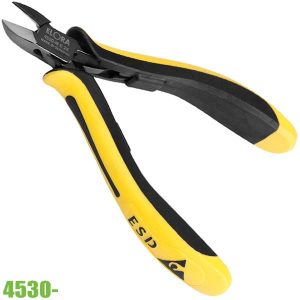

Kìm chống tĩnh điện ELORA-ESD.
Được thiết kế tỉ mỉ đến từng chi tiết nhỏ nhất.

Dải sản phẩm kìm ELORA toàn diện đáp ứng yêu cầu của người dùng chuyên nghiệp. Tay cầm hai thành phần chống tĩnh điện, tiện dụng và chống trượt giúp dễ dàng hướng dẫn an toàn kìm và truyền lực tối ưu. Kìm ELORA ESD có sẵn với nhiều loại đầu hoặc hàm khác nhau.

Thông số kỹ thuật sản xuất

Khung kìm được rèn nóng trong các khuôn đặc biệt cao cấp với độ chính xác cao và khoảng cách chấp nhận hẹp. Kết quả là chất lượng vật liệu vượt trội hơn nhiều so với khung nhựa hoặc khung được hình thành bằng cách đột. Chúng tôi lựa chọn từng loại vật liệu riêng biệt theo các yêu cầu khác nhau của kìm nắm hoặc kìm cắt.

Kìm nắm phải chịu lực xoắn và lực uốn cũng như áp lực lớn hơn lên bề mặt và cạnh. Thông qua việc sử dụng thép cacbon C45, chúng tôi đạt được giá trị độ cứng tối ưu là 45 HRC. Kìm cắt chân linh kiện làm việc chịu được ứng suất lớn, đặc biệt là ở vùng lưỡi cắt, ngoài các lực xoắn và uốn. Để đảm bảo độ cứng của lưỡi cắt đủ mạnh mà vẫn linh hoạt và chịu tải tốt, ELORA sử dụng thép hợp kim cao giữa thép cacbon C 60 và Chrome-vanadium. Độ cứng cạnh cắt tối đa là 65 HRC.

Để xử lý tốt các vật liệu cực kỳ cứng hoặc dai, ELORA trang bị lưỡi cắt bằng carbide cho một phần dòng kìm cắt bên và kìm cắt đường chéo. Chúng rất thích hợp để cắt dây piano, dây niken hoặc dây điốt cũng như sợi thuỷ tinh, được sử dụng ngày càng nhiều trong ngành điện tử và hàng không.

Chúng tôi đạt được sự hoàn thiện về hình dạng và độ sắc của lưỡi cắt trong quá trình mài bằng tay truyền thống – một cái nhìn ấn tượng thông qua việc xử lý hoặc hoàn thiện bề mặt sau đó. Từng cây từng cây một.

Tiêu chuẩn ESD DIN IEC 61340-5-1
được hiểu như thế nào?

Tiêu chuẩn ESD DIN IEC 61340-5-1 là một tiêu chuẩn quốc tế định nghĩa các yêu cầu về an toàn điện tĩnh (ESD) trong môi trường làm việc. ESD là hiện tượng xả điện tĩnh không kiểm soát có thể xảy ra khi các vật liệu không dẫn điện tương tác với nhau hoặc với con người.

Tiêu chuẩn này đặt ra các yêu cầu để bảo vệ các thiết bị, linh kiện và môi trường làm việc khỏi các tác động tiềm ẩn của điện tĩnh. Nó xác định các phương pháp kiểm tra và đánh giá để đảm bảo rằng các thiết bị và môi trường làm việc tuân thủ các tiêu chuẩn an toàn điện tĩnh.

Tiêu chuẩn ESD DIN IEC 61340-5-1 bao gồm các yêu cầu về khả năng tiếp định điện, xử lý và bảo quản thiết bị và vật liệu nhạy cảm với ESD, kiểm tra và đánh giá các môi trường làm việc, và các biện pháp bảo vệ và kiểm soát ESD. Với việc tuân thủ tiêu chuẩn này, các tổ chức và doanh nghiệp giảm thiểu nguy cơ hỏng hóc. Hoặc hỏng do tác động của điện tĩnh và đảm bảo sự an toàn và ổn định của các thiết bị và môi trường làm việc.

Kìm cắt chân linh kiện ESD có những lợi ích gì so với loại thông thường?

Kìm cắt chân linh kiện ESD được thiết kế đặc biệt để giảm nguy cơ tạo ra và phản ứng với điện tĩnh. So với kìm cắt chân linh kiện thông thường, kềm cắt linh kiện ESD có những lợi ích sau:

1. Bảo vệ linh kiện: Kìm ESD giảm nguy cơ tạo ra điện tĩnh trong quá trình cắt chân linh kiện. Bảo vệ linh kiện quan trọng khỏi hỏng hóc hoặc hỏng do sự tác động của điện tĩnh, điều này đặc biệt quan trọng trong các môi trường làm việc nhạy cảm với ESD như ngành điện tử.
2. An toàn cho người sử dụng: Kìm cắt chân linh kiện ESD giảm nguy cơ cho người sử dụng gây ra hoặc phản ứng với điện tĩnh. Điều này đảm bảo an toàn cho người sử dụng và giảm nguy cơ gây cháy nổ hoặc hỏng hóc linh kiện do tĩnh điện.
3. Độ tin cậy cao: Kìm cắt chân linh kiện ESD được thiết kế và chế tạo với công nghệ và vật liệu đặc biệt để đảm bảo độ tin cậy cao trong việc cắt chân linh kiện. Chúng thường có độ cứng cao, lưỡi cắt sắc bén và khả năng chịu tải tốt, giúp đạt được kết quả cắt chính xác và đáng tin cậy.

Kìm ESD thường được làm từ vật liệu chịu mài mòn và chống ăn mòn, giúp tăng tuổi thọ của kìm và đảm bảo rằng chúng có thể hoạt động hiệu quả trong thời gian dài.

Kềm cắt linh kiện ESD

Kềm cắt chống tĩnh điện ESD cung cấp các lợi ích bảo vệ linh kiện, an toàn cho người sử dụng, độ tin cậy cao và tuổi thọ kéo dài. Đó là lựa chọn ưu việt cho các ứng dụng công nghệ mạch điện, đặc biệt là trong lĩnh vực điện tử. Việc bảo vệ các phần tử nhạy cảm và ngăn chặn hỏng hóc do điện tĩnh là rất quan trọng.

Bên cạnh những lợi ích kỹ thuật, việc sử dụng kìm cắt chân linh kiện ESD cũng có thể tuân thủ các tiêu chuẩn an toàn điện tĩnh như tiêu chuẩn ESD DIN IEC 61340-5-1 mà chúng ta đã thảo luận trước đó. Điều này đảm bảo rằng các hoạt động cắt chân linh kiện được thực hiện một cách an toàn và tuân thủ các quy định và yêu cầu của ngành công nghiệp.

Tuy nhiên, cần lưu ý rằng kìm cắt chân linh kiện ESD chỉ cung cấp bảo vệ chống tĩnh điện cho quá trình cắt chân linh kiện. Để đảm bảo an toàn toàn diện chống tĩnh điện, cần thiết lập các biện pháp bảo vệ ESD toàn diện trong môi trường làm việc, bao gồm sử dụng thiết bị đất ESD, thiết kế môi trường không tạo ra điện tĩnh và đào tạo nhân viên về quy trình và thực hành an toàn ESD.

Trở kháng bề mặt 10⁶–10⁹ Ohm

là một phạm vi trở kháng điện tử phổ biến trong các tiêu chuẩn an toàn điện tĩnh (ESD). Nó thường được sử dụng để đánh giá tính dẫn điện của các vật liệu hoặc bề mặt để xác định khả năng chống tĩnh điện của chúng. Trong ký hiệu toán học, 10⁹ có nghĩa là 10⁹ hoặc 10 được nhân với chính nó 9 lần. Vì vậy, 10⁹ tương đương với 1,000,000,000 hoặc một tỷ. Trong trường hợp trở kháng bề mặt từ 10⁹ Ohm, nó chỉ ra rằng trở kháng của bề mặt đó là khoảng một tỷ Ohm.

Khi một bề mặt có trở kháng trong khoảng từ 10⁶ đến 10⁹ Ohm, nó được xem là có khả năng kiểm soát và giảm thiểu xả điện tĩnh. Điều này có nghĩa là nó có khả năng giữ điện trường và hạn chế dòng điện tĩnh trong một phạm vi an toàn, ngăn chặn sự tích lũy và xả điện tĩnh có thể gây hại cho các linh kiện điện tử nhạy cảm.

Phạm vi trở kháng 10⁶ đến 10⁹ Ohm thường được áp dụng trong các lĩnh vực như sản xuất linh kiện điện tử, điện tử y tế, công nghiệp điện tử và trong việc đảm bảo an toàn ESD cho các thiết bị điện tử quan trọng.
