Bộ căn mẫu song song

Bộ căn mẫu song song là nhóm dụng cụ đo kiểm được sử dụng phổ biến trong lĩnh vực cơ khí chính xác và kiểm tra kỹ thuật. Các bộ căn này thường gồm nhiều miếng hoặc cặp căn mẫu với kích thước và cấp chính xác khác nhau, đáp ứng yêu cầu kiểm tra, thiết lập chuẩn hoặc hiệu chuẩn thiết bị đo lường trong môi trường sản xuất, phòng đo và phòng kiểm tra.

Cấu tạo và vật liệu của bộ căn mẫu song song

Các bộ căn mẫu song song trong danh mục này chủ yếu được chế tạo từ thép hợp kim hoặc gốm zirconia. Thép hợp kim được sử dụng phổ biến nhờ khả năng chịu mài mòn, độ bền cơ học và ổn định kích thước sau quá trình xử lý nhiệt, ủ ổn định hoặc xử lý ứng suất nội. Một số bộ căn mẫu sử dụng vật liệu gốm zirconia, nổi bật với khả năng chống ăn mòn cao và ổn định nhiệt tốt, phù hợp với các ứng dụng yêu cầu kiểm soát nhiệt độ hoặc môi trường khắc nghiệt.

Độ chính xác và tiêu chuẩn kỹ thuật

Các bộ căn mẫu song song trong danh mục này đáp ứng tiêu chuẩn DIN EN ISO 3650, với các cấp chính xác khác nhau như class 0, class 1, class 2 hoặc grade 00. Độ chính xác của từng bộ được xác định rõ ràng, ví dụ như bộ căn mẫu song song Vogel Germany 260600 có độ chính xác ±0.01mm. Một số bộ căn mẫu, như cặp căn mẫu song song 26055, được thiết kế với cấp chính xác grade 00, phù hợp cho các yêu cầu đo kiểm và gá đặt trong cơ khí.

Phân loại theo số lượng chi tiết và dải kích thước

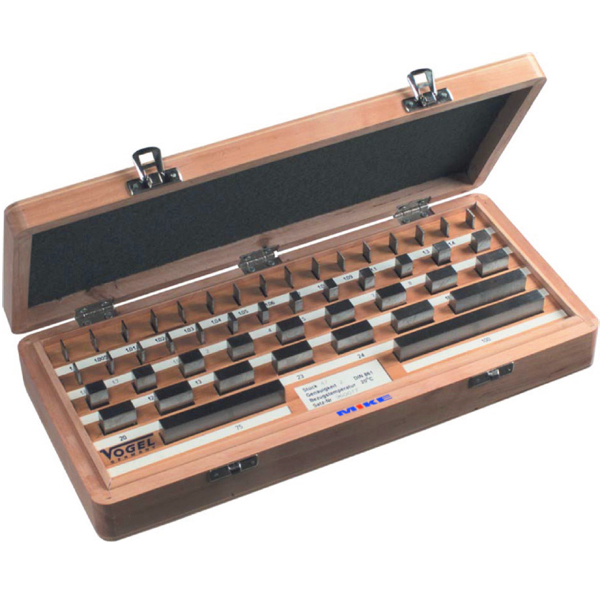

Bộ căn mẫu song song được phân loại dựa trên số lượng chi tiết trong mỗi bộ, từ các bộ nhỏ 5-8 chi tiết như dòng 35018 Series, đến các bộ lớn 103 chi tiết như mã 351004, 351014, 351024. Các bộ phổ biến khác gồm 32 chi tiết (351001, 351011, 351021), 47 chi tiết (351002, 351012, 351022, 3500-2), 87 chi tiết (351003, 351013, 351023) và các bộ 14 cặp (260600). Dải kích thước của các miếng căn mẫu trong bộ cũng được xác định rõ, ví dụ bộ 351004 gồm 1 miếng 1.005mm, 49 mẫu từ 1.01 đến 1.49mm với bước nhảy 0.01mm, 49 mẫu từ 0.5 đến 24.5mm với bước nhảy 0.5mm.

Một số bộ căn mẫu có thiết kế đặc thù, như bộ căn mẫu song song 3500-2 bằng gốm zirconia với khả năng chống ăn mòn cao hơn thép, hoặc bộ căn mẫu 35017 dành riêng cho kiểm tra thước panme. Các bộ này thường có số lượng chi tiết vừa phải, tập trung vào các kích thước phục vụ mục đích kiểm tra cụ thể.

Ứng dụng trong đo kiểm và thiết lập chuẩn

Bộ căn mẫu song song được sử dụng trong nhiều công đoạn đo kiểm, thiết lập chuẩn trên bàn máp, máy đo cao, đồ gá hoặc kiểm tra hình học chi tiết gia công. Một số bộ được thiết kế để sử dụng trực tiếp trên máy hoặc trong môi trường xưởng, như bộ căn mẫu 351023 và 351021. Các bộ căn mẫu bằng gốm zirconia như 350031 và 3500-2 thường được định hướng cho phòng đo và phòng kiểm tra, nơi yêu cầu độ ổn định nhiệt và khả năng chống ăn mòn cao.

Các bộ căn mẫu song song cũng phục vụ kiểm tra và hiệu chuẩn các thiết bị đo lường như thước panme, đồng hồ so, hoặc thiết lập chuẩn song song trên các thiết bị đo kiểm hình học. Một số khối chuẩn song song như mã 350200 có thang đo rất nhỏ, phù hợp cho các ứng dụng yêu cầu độ chính xác cao và kiểm soát kích thước nghiêm ngặt.

Đặc điểm nhận diện và đóng gói

Mỗi bộ căn mẫu song song đều có mã số riêng, giúp nhận diện và truy xuất nguồn gốc dễ dàng. Các miếng căn mẫu thường được khắc thông số trực tiếp trên thân để tránh nhầm lẫn khi sử dụng. Một số bộ được đựng trong hộp gỗ hoặc hộp chuyên dụng, đảm bảo bảo quản và vận chuyển an toàn, ví dụ bộ căn mẫu song song Vogel Germany 260600 gồm 14 cặp được đựng trong hộp gỗ.

Tóm lược

Bộ căn mẫu song song là nhóm dụng cụ đo kiểm đáp ứng tiêu chuẩn kỹ thuật cao, đa dạng về vật liệu, số lượng chi tiết và cấp chính xác. Các bộ căn này phù hợp với nhiều yêu cầu đo kiểm, thiết lập chuẩn và kiểm tra thiết bị trong môi trường sản xuất, phòng đo hoặc trên máy. Khi lựa chọn bộ căn mẫu song song, nên cân nhắc số lượng chi tiết, cấp chính xác, vật liệu và dải kích thước phù hợp với nhu cầu sử dụng thực tế. Để tham khảo chi tiết từng mã hàng, vui lòng truy cập danh mục bộ căn mẫu song song trên website.
