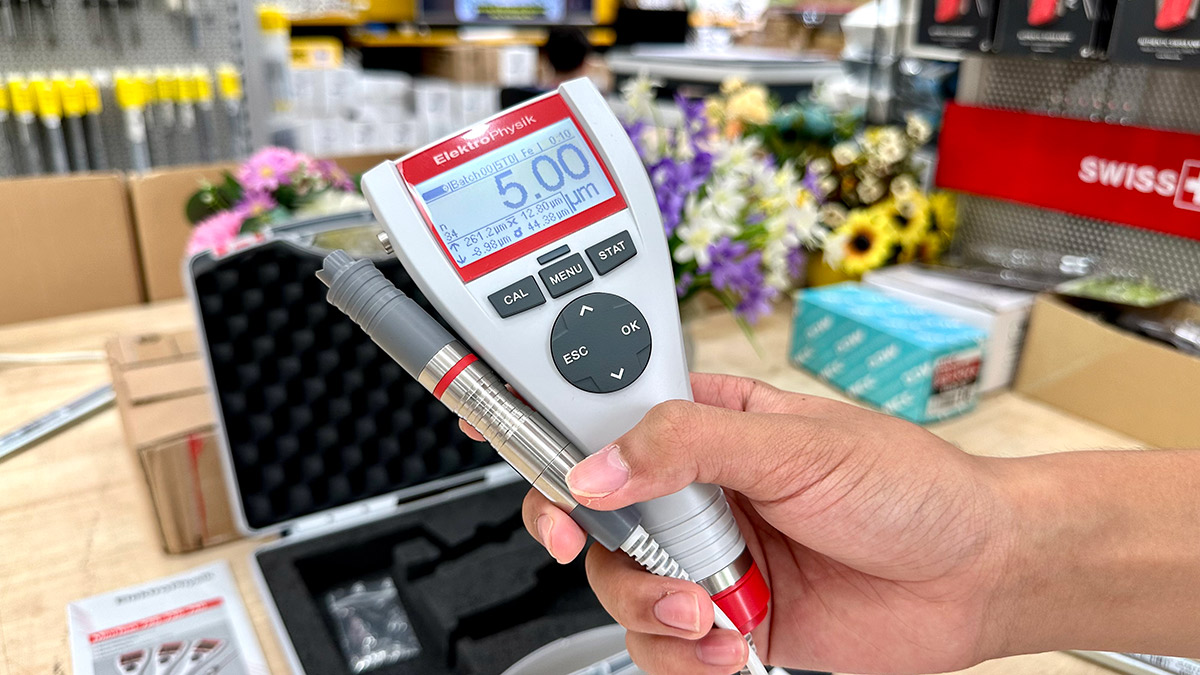

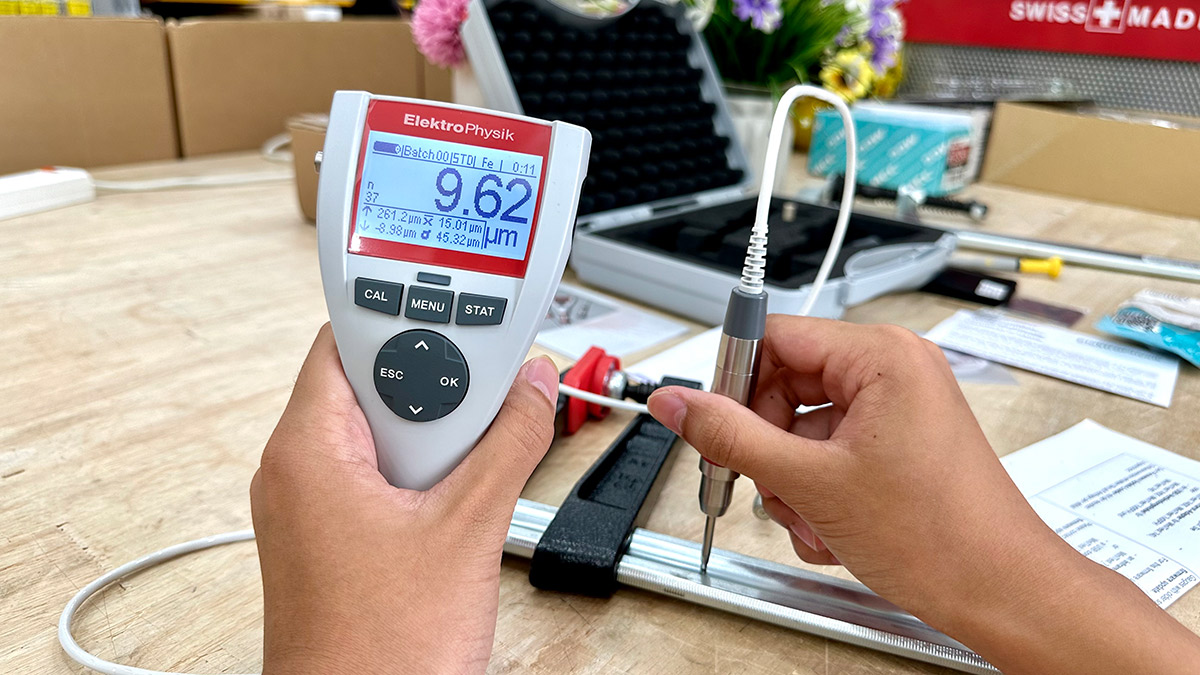

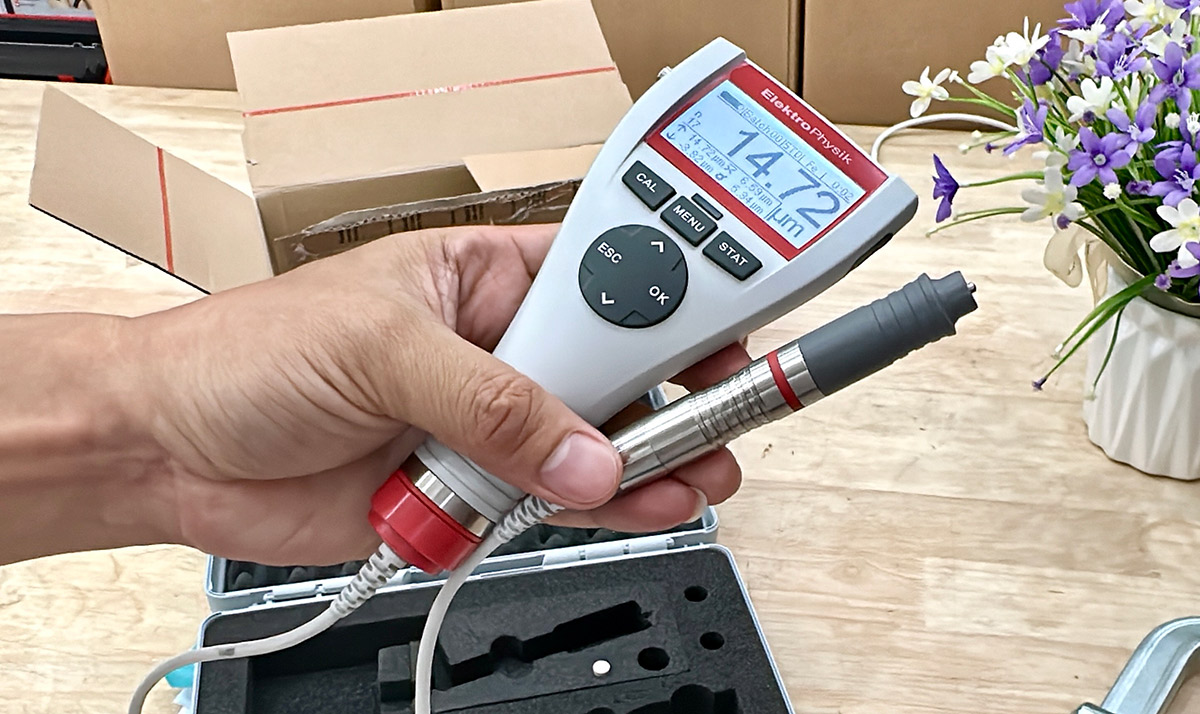

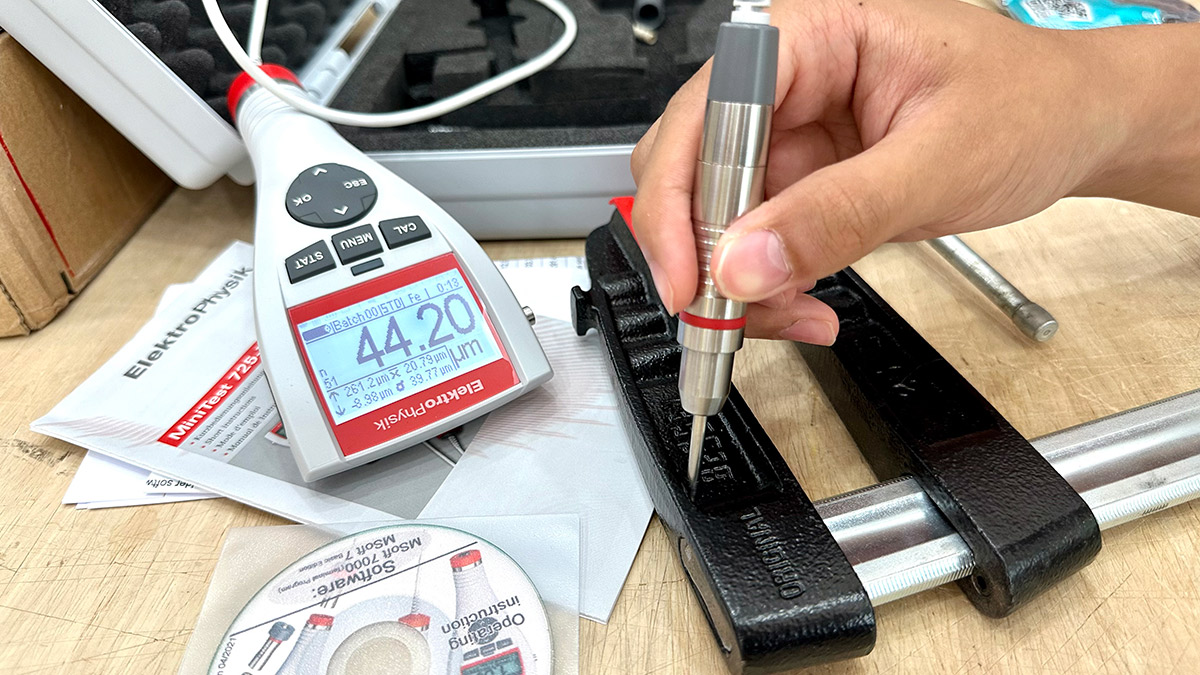

MiniTest 745 là một thiết bị đo bề dày lớp phủ có thể thay thế được các cảm biến đo. Các cảm biến có thể được kết nối nội bộ hoặc bên ngoài bằng cáp và cũng có thể được kết nối không dây qua Bluetooth. Thiết bị có thể lưu trữ đến 100.000 giá trị đo trong 100 nhóm khác nhau.
Cảm biến sử dụng công nghệ xử lý tín hiệu số SIDSP
SIDSP – Điều tốt nhất mà bạn có thể nhận được trong lĩnh vực công nghệ đo lường. SIDSP viết tắt của “Sensor Integrated Digital Signal Processing”, có nghĩa là một bộ vi xử lý đặc biệt (DSP) thu thập, lọc và xử lý các giá trị đo trong đầu cảm biến. Các lợi ích của công nghệ đo lường này cho ứng dụng của bạn như sau:
- Độ chính xác và tính lặp lại vượt trội
- Bù nhiệt độ trên toàn bộ phạm vi đo
- Đầu đo bằng kim loại cứng chịu mài mòn được làm bằng hợp kim carbide
- Khả năng chống nhiễu điện từ (EMC) cao
- Phạm vi đo lên đến độ dày lớp phủ 35mm
- Mỗi cảm biến được hiệu chuẩn riêng tại nhà máy
- Điều chỉnh tự động giá trị dẫn điện cho kim loại không sắt
- Với nhiều thập kỷ kinh nghiệm trong phát triển các thiết bị đo độ dày lớp phủ và cảm biến chuyên dụng. Thêm vào đó việc áp dụng các công nghệ mới nhất, các cảm biến SIDSP của ElektroPhysik trở thành một nhà lãnh đạo thị trường trong lĩnh vực đo độ dày lớp phủ không phá hủy.
 |
 |
Các ứng dụng của máy đo bề dày lớp phủ Minitest 745
Một loạt các ứng dụng từ nhiều loại cảm biến khác nhau
Thiết kế nhỏ gọn và đa dạng các phụ kiện cảm biến của các đồng hồ đo độ dày lớp phủ MiniTest 725/735/745 có thể được sử dụng cho các nhiệm vụ đo lường đa dạng như sau:
Đo độ dày của các chi tiết nhỏ, thanh kim loại mỏng hoặc trong các rãnh: dễ sử dụng nhờ các cảm biến thu nhỏ với đầu đo nhỏ nhất trên thế giới (đường kính: 2,5mm).
Thân xe ô tô: các cảm biến chuyên dụng giảm độ nhạy với các yếu tố hình học và độ dày của các bảng thân xe.
Chế tạo máy bay: các hợp kim đặc biệt thách thức dựa trên nhôm hoặc titan không vấn đề gì đối với MiniTest 700 vì nó tự động bù đắp cho dẫn điện thay đổi và có thể đọc được trên các chất liệu không sắt khác nhau mà không cần hiệu chuẩn lại.
Đo trong lỗ và những nơi khó tiếp cận: gắn một trong các cảm biến ống chuyên dụng và sẵn sàng sử dụng!
Bảo vệ chống ăn mòn, ví dụ như trong cấu trúc thép lớn (xây dựng cầu và đóng tàu): các thiết bị trong loạt MiniTest 700 có thể ghi lại số lượng đọc cao tại chỗ mà sau đó có thể được phân tích.
Môi trường dễ bị bụi và ẩm ướt (công trường xây dựng, xưởng đóng tàu, v.v.): các cảm biến chuyên dụng được trang bị với các đầu đo cực kỳ chắc chắn có thể dễ dàng chịu được các điều kiện môi trường khác nhau.
Lớp phủ dày hơn, ví dụ như lớp phủ chống cháy hoặc lớp phủ đặc biệt trong xây dựng dòng ống: cảm biến F 15 cho phép bạn đo độ dày lớp phủ lên đến 15mm trên thép.
Đo trên các bề mặt mài mòn cao với độ sâu gồ ghề cao: các cảm biến chuyên dụng cũng có sẵn.
 |
 |
Sử dụng và lưu trữ dữ liệu đo
Vận hành đơn giản và thoải mái – không kém phần quan trọng so với độ chính xác đọc số!
Khi phát triển loạt MiniTest 700, chúng tôi đã đặc biệt chú trọng không chỉ đến việc đảm bảo bạn có thể đo đạc chính xác, mà còn đến việc làm cho thiết bị cực kỳ dễ sử dụng.
Thiết bị được vận hành bằng cách sử dụng một menu trên màn hình đồ họa. Hướng dẫn và văn bản trợ giúp trong 20 ngôn ngữ sẽ hướng dẫn bạn thông qua các thiết lập. Các quá trình hiệu chuẩn được định nghĩa trước giúp bạn hiệu chuẩn theo các tiêu chuẩn quốc tế (ISO, SSPC, v.v.). Và một chế độ đo đặc biệt có sẵn để tối ưu hóa đo trên các bề mặt mài mòn.
Chuyển dữ liệu cũng tương tự đơn giản và tiện lợi. Bạn có thể dễ dàng chuyển các giá trị đọc được lưu trữ trên các thiết bị MiniTest 725/735/745 đến PC, máy tính bảng hoặc điện thoại thông minh bằng kết nối USB hoặc Bluetooth. Bạn có thể lưu trữ đến 10.000 giá trị đọc trên các thiết bị MiniTest 725 và MiniTest 735 và đến 100.000 giá trị trên MiniTest 745.
Bộ sản phẩm bao gồm phần mềm chuyển dữ liệu MSoft 7 cơ bản để truyền tải dữ liệu. Và để phân tích chi tiết hơn, phần mềm có thể được nâng cấp lên phiên bản chuyên nghiệp MSoft 7. Tải về tại đây
Ứng dụng đo độ dày lớp phủ không phá hủy
– Lớp phủ không từ trường như sơn, men, chrome và kẽm trên vật liệu cơ bản có từ trường (ví dụ: thép)
– Lớp phủ cách điện như sơn và oxit hóa nhôm trên kim loại không từ trường (ví dụ: nhôm, đồng, khuôn đúc kẽm).
Nguyên lý đo lường
– Từ trường (cảm biến loại F) theo tiêu chuẩn DIN EN ESO 2808, phương pháp 7C.
– Dòng xoay (cảm biến loại N) theo tiêu chuẩn DIN EN ESO 2808, phương pháp 7D.
Các tính năng nổi bật của máy đo bề dày lớp phủ Minitest 745
– Độ chính xác trong việc đo độ dày lớp phủ lên đến 15 mm / 0.59″.
– Cổng USB và Bluetooth cho phép truyền dữ liệu đến máy tính, thiết bị di động hoặc máy in.
– Độ chính xác và sự tái sản xuất được cải thiện bởi xử lý tín hiệu kỹ thuật số tích hợp trong cảm biến (SIDSP®).
– Tất cả các cảm biến có thể kết nối mà không có dây với thiết bị MiniTest 745.
– Đầu đo đa năng với chức năng phát hiện tự động của chất liệu cơ bản giúp đo nhanh trên thép và kim loại không từ trường.
– Đầu đo chịu mài mòn, tuổi thọ gần như không giới hạn.
– Bộ nhớ lưu trữ đến 10.000 lần đo (MiniTest 745: 100.000 lần đo).
– Thay đổi nhiệt độ được bù trừ tối ưu.
– Đường cong đặc tính chính xác cao với đến 50 điểm dữ liệu trong quá trình hiệu chuẩn.
– Hướng dẫn người dùng tích hợp trong 20 ngôn ngữ.
Máy cung cấp gồm những gì?
– Máy đo độ dày lớp phủ MiniTest 725, 735 hoặc 745.
– Cảm biến SIDSP theo sự lựa chọn của khách hàng.
– Túi đeo vai với kẹp đeo.
– Bộ hiệu chuẩn với tiêu chuẩn hiệu chuẩn và tấm tham chiếu ZERO.
– Hướng dẫn sử dụng tiếng Đức / tiếng Anh / tiếng Pháp / tiếng Tây Ban Nha trên CD.
– Hộp đựng nhựa.
– 2 pin AA, loại LR06.
Tuy nhiên, không phải lúc nào cũng đúng 100%. Một vài tình huống khi bạn mua máy kèm cảm biến, ElektroPhysik sẽ cung cấp kèm theo Vali đựng hoàn chỉnh cả cảm biến thay vì túi đựng. Chẳng hạn Minitest 745 đi kèm với cảm biến F05M.
Thông số kỹ thuật tổng thể của dòng họ máy Minitest 700
Các giá trị được gom chung cùng với Minitest 725 và Minitest 735. Tùy theo máy bạn mua là gì, thông số sẽ tương ứng. Nếu bạn thấy nó rối như canh hẹ thì hãy gọi cho chúng tôi.
| Kết quả của phép đo | Giá trị độ dày tại điểm đo |
| Kiểu cảm biến đi theo | Minitest 725: Cảm biến gắn liền, không thể tháo rời Minitest 735: Sensor nối với máy bằng cáp Minitest 745: Đầu đo rời, tháo lắp được. |
| Số lượng biến thể | Minitest 725: 10 Minitest 735: 10 Minitest 745: 100 |
| Dung lượng bộ nhớ | Minitest 725: 10.000 Minitest 735: 10.000 Minitest 745: 100.000 |
| Các tính năng cơ bản | Số lần đọc · Tối thiểu – Tối đa – Giá trị trung bình – Độ lệch chuẩn – Hệ số biến thiên – Thống kê giá trị đơn · Thống kê khối (Tiêu chuẩn hoặc có thể cấu hình tự do). |
| Hiệu chuẩn | Hiệu chuẩn nguyên gốc của nhà máy · Hiệu chuẩn 1 điểm (ZERO) · Hiệu chuẩn 2 điểm, 3 điểm · Phương pháp hiệu chuẩn đặc biệt cho các chất liệu cơ bản thô · Điều chỉnh điểm lệch. |
| Các qui chuẩn theo chuẩn quốc tế | ISO 19840:2004(E) – SSPC-PA2 – SS 184160 – AS 3894.3 |
| Báo hiệu khi đo | Đèn chớp sáng LED và âm báo hiệu bip |
| Chuẩn giao tiếp tầm gần | Bluetooth® 4.0 – Bluetooth Smart® – Mini-USB |
| Kết nối máy in | Standard ASCII-printer – ElektroPhysik Bluetooth-printer |
| Đáp ứng các tiêu chuẩn | DIN EN ISO 1461 · DIN EN ISO 2064 · DIN EN ISO 2178 · DIN EN ISO 2360 · DIN EN ISO 2808 · DIN EN ISO 3882 · ISO 19840 · ASTM B 244 · ASTM B 499 · ASTM D 7091 · ASTM E 376 · AS 3894.3 · SS 184160 · SSPC-PA 2 |
| Màn hình chỉ thị LCD | Màn hình đồ họa ma trận điểm tinh thể lỏng, có đèn chiếu sáng nền |
| Nguồn cung cấp | 2 cục AA / LR-06 / Mignon hoặc pin sạc NiMH cells AA / HR6 |
| Nhiệt độ vận hành | -10 °C … +60 °C / 14 °F … 140 °F |
| Nhiệt độ bảo quản | -20 °C … +70 °C / -4 °F … 158 °F |
| Kích thước | 157 mm x 75,5 mm x 49 mm |
| Trọng lượng | Minitest 725: 175g Minitest 735: 210g Minitest 745: 175g với cảm biến tích hợp / 230g với cảm biến rời |
