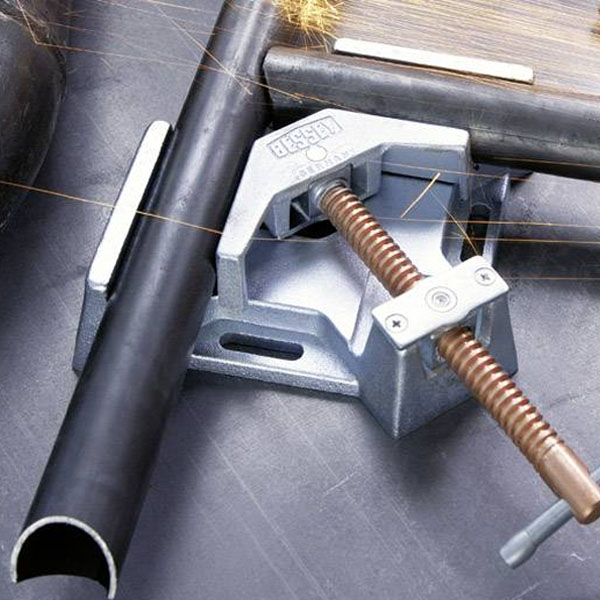

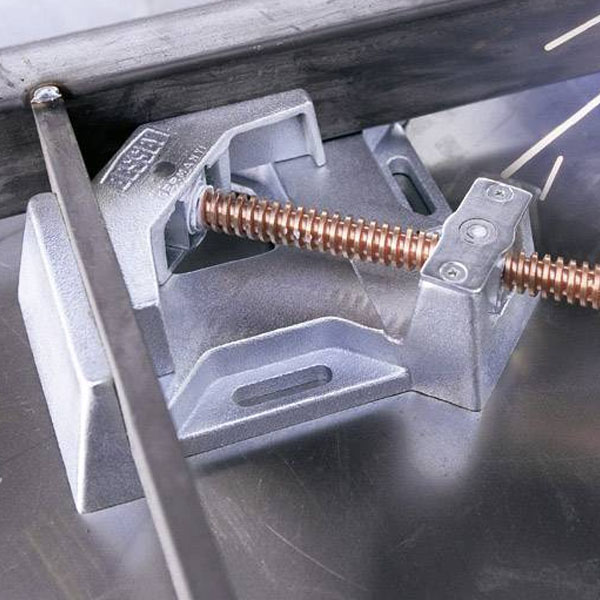

Eto kẹp góc vuông BESSEY WSM, ke hàn góc 90°

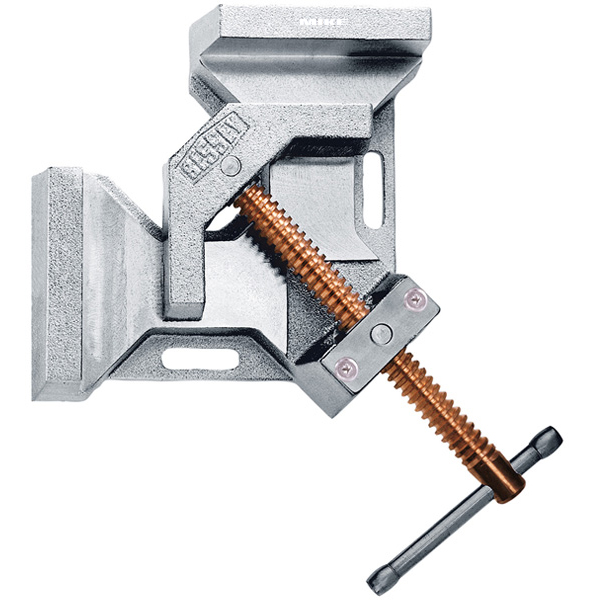

Eto kẹp góc vuông WSM, ke hàn góc 90°, 2 x 120mm. BESSEY made in Germany. Ngàm kẹp có thể điều chỉnh linh hoạt để kẹp các phôi có độ dày và vị trí khác nhau. Siết lực kẹp bằng tay quay chữ T, trục bằng đồng thau. Dòng cảo góc vuông này có 2 models hay 2 lựa chọn khác nhau khả năng kẹp.

Phần kết cấu cơ bản nhất của eto kẹp được đúc nguyên khối, mạ hoàn hiện bề mặt.

1. Điều chỉnh tự động: Đai ốc trục chính với ổ đỡ khớp nối cho phép điều chỉnh tự động các ngàm ép phù hợp với lực cản khác nhau của các chi tiết gia công. Dễ hiểu là má kẹp tự điều chỉnh linh hoạt theo góc nghiêng bề mặt phôi.
2. Khu vực làm việc mở: Rãnh bắt vít mở cho phép cố định các chốt hình chữ T và đảm bảo dễ dàng tiếp cận chi tiết gia công để hàn và lắp ráp.
3. Đế và ngàm kẹp ổn định: Đế ổn định và các ngàm kẹp được làm từ gang chất lượng cao để cung cấp lực kẹp mạnh mẽ. Chúng được mạ kẽm để chống ăn mòn. Các ngàm được xử lý để đảm bảo kẹp chính xác vuông góc.
4. Trục chính mạ đồng: Trục chính với ren hình thang (Ren acme) mạ đồng để ngăn chặn sự bám dính của tia lửa hàn.

Eto kẹp góc vuông BESSEY WSM
ke hàn góc 90°, cảo góc vuông.

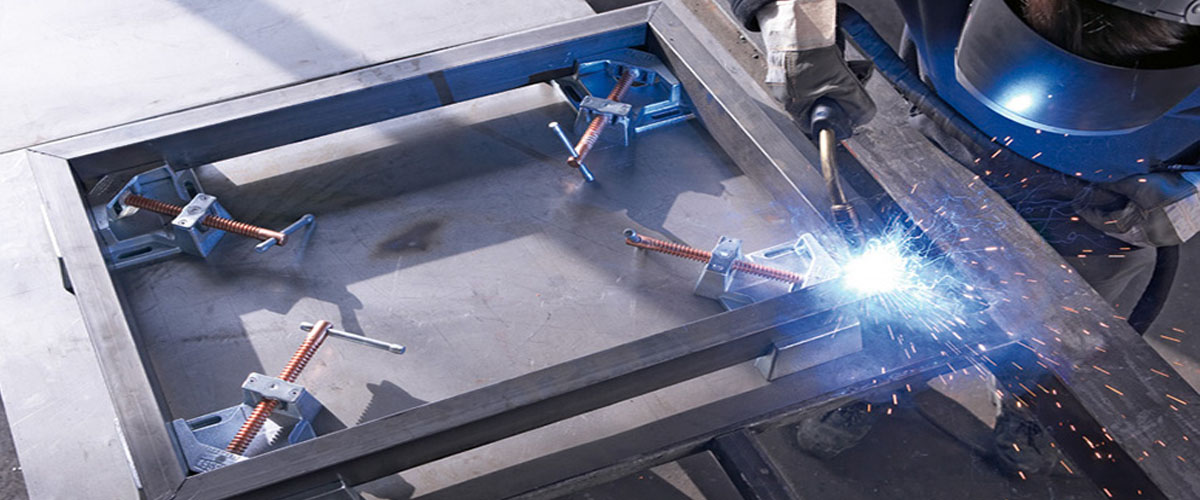

Tên gọi của dụng cụ này có thể có nhiều cách khác nhau, mục đích sử dụng là để kẹp khôi tạo góc vuông. Sử dụng nhiều trong gia công kết cấu hàn cắt kim loại.

• Điều chỉnh tự động phù hợp với các chi tiết có độ dày khác nhau
• Ngàm kẹp và đế chắc chắn làm từ gang chất lượng cao
• Trục chính mạ đồng ngăn ngừa tia hàn bám dính
• Kẹp chính xác góc 90°

Ghi chú về ren acme

Ren acme là một loại ren đặc biệt có hình dạng răng thang (trapezoidal). Ren này thường được sử dụng trong các ứng dụng cơ khí, đặc biệt là các trục vít chuyển động. Đặc điểm chính của ren acme là khả năng truyền lực lớn và bền vững. Do hình dạng răng thang giúp chịu tải tốt hơn, ít bị mài mòn so với các loại khác.

Ren acme thường được sử dụng trong các trục vít của máy móc, thiết bị nâng hạ. Trong các ứng dụng yêu cầu truyền động chính xác và lực lớn. Chẳng hạn như trong các trục vít của ê tô, máy công cụ, hoặc các bộ truyền động khác.
