Khối chuẩn V-Block 33300, thép hợp kim cao cấp, rãnh gắn ngàm

Khối chuẩn V-Block 33300 Series, thép hợp kim cao cấp, có rãnh gắn ngàm. V-block kèm kẹp Vogel Germany được sử dụng rộng rãi trong đo kiểm, gá đặt và gia công chính xác. Cấu tạo từ thép đặc biệt đã qua tôi cứng và mài nhẵn, khối V-block duy trì độ bền cao cùng khả năng chống biến dạng trong thời gian dài.

Khối V có hai rãnh V 90° ở độ sâu khác nhau, gá giữ chắc chắn các chi tiết trụ với nhiều đường kính khác nhau. Hai bề mặt chuẩn song song tạo điều kiện thuận lợi cho việc căn chỉnh. Đặt đồng hồ so hoặc kiểm tra độ tròn, đồng tâm.

V-block Vogel Germany được cung cấp dạng đơn chiếc hoặc theo cặp đã hiệu chỉnh song song. Khi kết hợp với kẹp đi kèm, chi tiết trụ được giữ chặt trong quá trình đo. Cả trong gia công, hạn chế rung động và sai số. Độ chính xác cao ±0.01 mm trên chiều dài 100 mm. Đáp ứng yêu cầu nghiêm ngặt trong phòng thí nghiệm đo lường cũng như xưởng cơ khí.

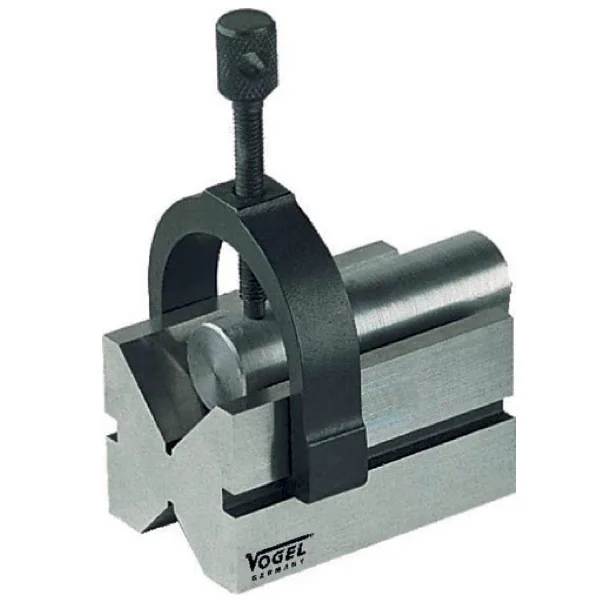

Khối chuẩn V-block kèm kẹp Vogel Germany
333001, 333002, 333011, 333012

• Vật liệu: Thép đặc biệt, tôi cứng và mài nhẵn
• Rãnh V: 2 rãnh V 90° sâu, cho nhiều đường kính trụ khác nhau
• Bề mặt chuẩn: 2 mặt song song, hỗ trợ căn chỉnh đo
• Kiểu cung cấp: Đơn chiếc hoặc theo cặp đã hiệu chỉnh
• Độ chính xác: ±0.01 mm / 100 mm
• Mã hàng và kích thước:
  • 333001 (đơn) / 333011 (cặp): 45 × 40 × 35 mm, kẹp Ø5–20 mm
  • 333002 (đơn) / 333012 (cặp): 70 × 45 × 40 mm, kẹp Ø5–25 mm
• Xuất xứ: Vogel Germany

Khối chuẩn V-block Vogel Germany phù hợp cho nhiều tác vụ như kẹp giữ chi tiết trụ khi đo kiểm, căn chỉnh chi tiết để đo đồng tâm, kiểm tra độ tròn hoặc thực hiện gia công chính xác. Trong phòng thí nghiệm và nhà xưởng, V-block đóng vai trò hỗ trợ thiết yếu trong việc nâng cao độ tin cậy của các phép đo.
