Khối chuẩn V-Block

Cặp khối chuẩn Vogel Germany 33351, V-Block 4 rãnh 90°

★ 0.0 (0 đánh giá)
Đã bán: 21
Lượt xem: 0
Nhập khẩu từ: CHLB Đức

Khối chuẩn V-Block được làm bằng gang cao cấp chống mài mòn cao. Cung cấp 1 cặp đi cùng và giống nhau. Rãnh cắt rộng và sâu, tạo thành 4 chữ V có góc 90 độ. Hàng chính hãng Vogel Germany.

SKU: 33351-
Có 9 biến thể
12.684.000,0 đ - 39.264.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Mô tả

Cặp khối chuẩn V-Block 4 rãnh 90°. Vogel Germany sản xuất dòng này có kiểu dáng như chữ X, kích thước lớn, dùng cho các phôi có kích thước tới đường kính 180mm.

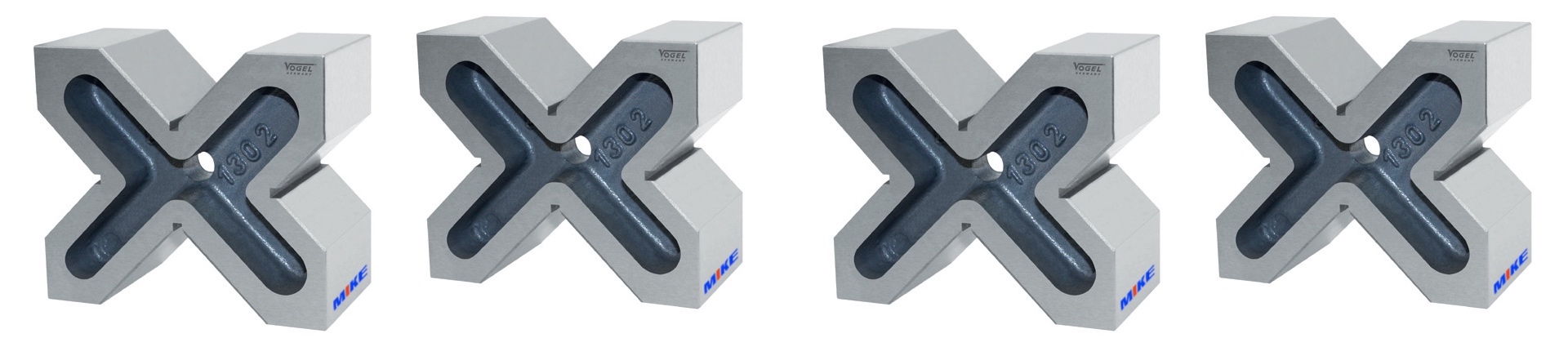

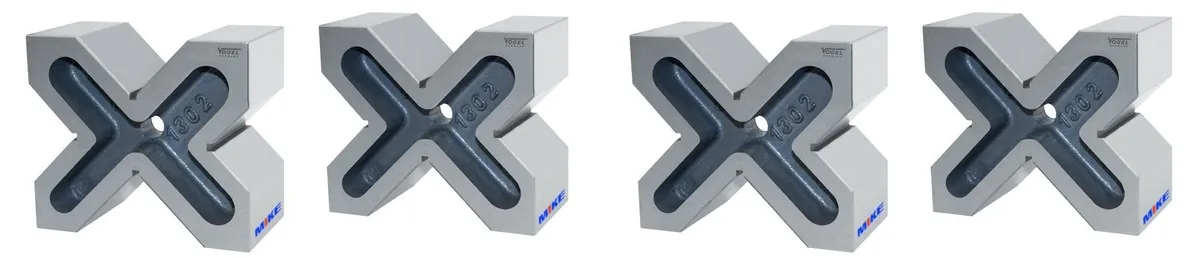

Khối chuẫn V-Vlock 3335 - Vogel Germany

grade 0, grade 1, grade 3 cho biết điều gì?

Grade là cấp chính xác của cặp khối V theo dung sai song song giữa các mặt: grade 0 và grade 1 gia công mài (ground) với dung sai ±0.008 mm và ±0.016 mm, còn grade 3 gia công phay (milled) dung sai ±0.064 mm. Grade 0 chính xác nhất — dùng cho đo kiểm, rà chuẩn trong phòng đo lường; grade 1 đủ cho đo kiểm cơ khí thông thường; grade 3 rẻ hơn, phù hợp gá kẹp, lấy dấu, đỡ phôi khi không đòi hỏi độ chính xác cao.

Cặp khối chuẩn V-Block VOGEL Germany dòng 33351 là dụng cụ gá đỡ chi tiết trụ tròn quen thuộc trong phòng đo lường và xưởng cơ khí chính xác. Sản phẩm được đúc từ gang đặc biệt có tổ chức hạt mịn, độ cứng cao và khả năng chống mài mòn vượt trội, đảm bảo giữ được độ chính xác hình học sau thời gian dài sử dụng.
  • grade 0 = ground parallelism tolerance = ±0.008 mm
  • grade 1 = ground parallelism tolerance = ±0.016 mm
  • grade 3 = milled parallelism tolerance = ±0.064 mm
Mỗi bộ gồm hai khối được gia công và so khớp thành cặp ngay tại nhà máy, cho phép đỡ các trục dài ở hai điểm mà vẫn giữ đường tâm song song tuyệt đối với bàn máp — điều kiện bắt buộc khi kiểm tra độ đảo, độ thẳng hay lấy dấu trên chi tiết trụ.
Grade
0
Grade
1
Grade
3
Kích thước
mm
Đk phôi
Ømm
333511 333501 333531 60x120x100 8 - 90
333512 333502 333532 75x150x130 10 - 120
333513 333503 333533 90x200x170 12 - 180

Điểm đặc trưng của dòng 33351 là thiết kế bốn rãnh V góc 90° trên cùng một khối, mỗi rãnh một cỡ mở khác nhau. Người dùng chỉ cần xoay khối sang mặt phù hợp là gá được phôi từ nhỏ đến lớn, thay vì phải trang bị nhiều bộ khối V riêng lẻ. Dòng này có ba cỡ: 60 × 120 × 100 mm cho trục ø8–90 mm, 75 × 150 × 130 mm cho trục ø10–120 mm và 90 × 200 × 170 mm cho trục ø12–180 mm.

Cặp khối chuẩn V-Block 4 rãnh 90°

Về độ chính xác, VOGEL cung cấp ba cấp để người dùng chọn đúng nhu cầu và ngân sách. Grade 0 và grade 1 được gia công mài với dung sai song song lần lượt ±0.008 mm và ±0.016 mm, dành cho công việc đo kiểm, rà chuẩn đòi hỏi độ tin cậy cao. Grade 3 gia công phay với dung sai ±0.064 mm, là lựa chọn kinh tế cho nhu cầu gá kẹp, lấy dấu, đỡ phôi khi hàn hoặc khoan. Toàn bộ đều sản xuất tại Đức theo tiêu chuẩn nhà máy, khắc số so cặp trên thân để tránh lẫn lộn giữa các bộ.

  • Vật liệu: gang đặc biệt, chống mài mòn cao
  • Số rãnh V: 4
  • Dùng cho trục có đường kính: Ø8 - 180mm
  • Cấp chính xác: Grade 0 / Grade 1 / Grade 3. Tùy chọn thuộc về người dùng, tùy theo nhu cầu cần mức độ chuẩn song theo Grade nào thì bạn chọn mã hàng tương ứng. Chúng khác nhau về giá thành đáng kể.
  • Nhà sản xuất: Vogel Germany

Với kết cấu bền chắc, dải phôi rộng và nhiều cấp chính xác, V-Block 33351 là khoản đầu tư nền tảng cho mọi phòng QC và xưởng chế tạo máy.

Tags / Từ khóa: Cặp khối chuẩn V-Block
Bảng giá & Đặt hàng
Kéo thả để sắp xếp
Mã SKU Giá (VND) Mua Tồn kho Cấp chính xác Dung sai toàn tầm Kích thước dài x rộng Trọng lượng Đường kính phôi
333501 15.600.000,0 đ grade 1 ±0.016 mm 60 x 120 x 100 mm 6.000g Ø8 – Ø90mm
333502 21.194.000,0 đ grade 1 ±0.016 mm 75 x 150 x 130 mm 10.800g Ø10 – Ø120mm
333503 33.225.000,0 đ grade 1 ±0.016 mm 90 x 200 x 170 mm 25.000g Ø12 – Ø180mm
333511 18.436.000,0 đ grade 0 ± 0.008mm 60 x 120 x 100 mm 6.000g Ø8 – Ø90mm
333512 25.041.000,0 đ grade 0 ± 0.008mm 75 x 150 x 130 mm 12.000g Ø10 – Ø120mm
333513 39.264.000,0 đ grade 0 ± 0.008mm 90 x 200 x 170 mm 25.000g Ø12 – Ø180mm
333531 12.684.000,0 đ grade 3 ±0.064 mm 60 x 120 x 100 mm 6.109g Ø8 – Ø90mm
333532 16.047.000,0 đ grade 3 ±0.064 mm 75 x 150 x 130 mm 11.950g Ø10 – Ø120mm
333533 28.203.000,0 đ grade 3 ±0.064 mm 90 x 200 x 170 mm 20.147g Ø12 – Ø180mm
