Các công cụ hỗ trợ hàn, các loại kẹp phôi bàn hàn BESSEY TW nổi bật với chất lượng vượt trội và tính linh hoạt cao. Dòng sản phẩm này, bao gồm các loại kẹp với tay quay chữ T, đã được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong công việc hàn.
Các loại kẹp phôi BESSEY TW-K được chế tạo từ thép tôi cứng, mang lại độ bền và khả năng chống mài mòn tuyệt vời. Tay cầm chữ T bằng sắt giúp người dùng dễ dàng thao tác và điều chỉnh, đảm bảo lực kẹp mạnh mẽ và ổn định. Với các phiên bản độ sâu họng thay đổi và cố định, BESSEY TW-K mang lại sự linh hoạt tối đa cho người sử dụng. Các phiên bản như TWV16-20-15K và TWV28-30-17K với độ sâu họng thay đổi, hay TW16-20-10K, TW28-30-12K, và TW28-30-14K với độ sâu họng cố định, đều cung cấp các giải pháp kẹp hiệu quả cho các chi tiết từ nhỏ đến lớn.
- Thiết kế tay cầm 3 kiểu cho các phần tử tiêu chuẩn, cùng với các phiên bản độ sâu họng thay đổi hoặc cố định. Dòng sản phẩm của chúng tôi bao gồm phần tử kẹp với tấm áp lực chịu nhiệt, biến thể cánh tay kẹp để dễ dàng tiếp cận khu vực làm việc, và các phụ kiện để kẹp các chi tiết hình bầu dục, tròn và vuông.
- Tất cả các phần tử đều tích hợp vào bàn mà không cần dụng cụ, mang lại khả năng thích nghi cao, thoải mái và an toàn khi sử dụng.
- Độ sâu họng linh hoạt: BESSEY® TWV28 với độ sâu họng điều chỉnh.
- Lựa chọn tay cầm và độ sâu họng: Các phần tử BESSEY TW có 3 biến thể tay cầm và 3 biến thể độ sâu họng.
- Thiết kế tùy chỉnh nặng: TWM28 với tấm áp lực đặc biệt chịu nhiệt và tấm lót thép thiêu kết có thể xoay lên đến 35°. Cánh tay kẹp TW28GRS có trục chính nằm ngoài khu vực làm việc để dễ dàng kẹp trong không gian hạn chế.
- Phụ kiện linh hoạt: Phụ kiện kẹp bàn TW28VAD lý tưởng cho các chi tiết có hình dạng không đều. Nó có thể điều chỉnh vô hạn với chi tiết được hàn, từ 60° nội đến 60° ngoại.

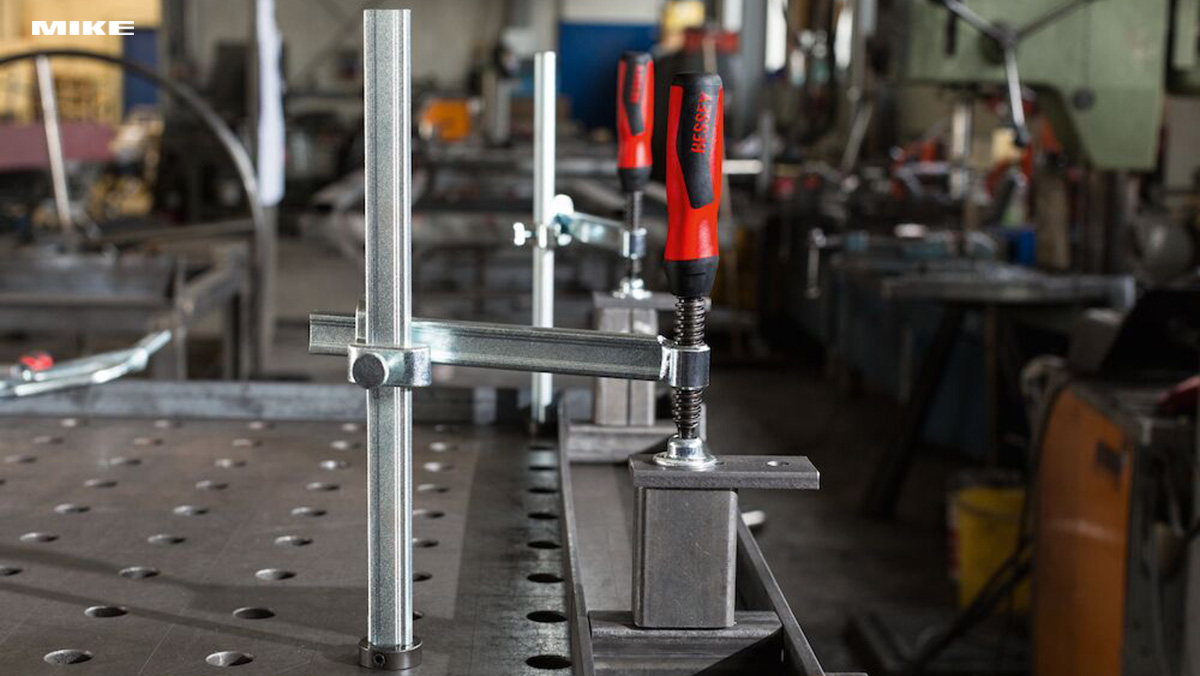

- Kẹp bàn hàn, độ sâu họng thay đổi hoặc cố định, TWV / TW: Kẹp chính xác, cá nhân hóa với chiều cao thay đổi và độ sâu họng cố định. Thanh trượt và cánh tay trượt cứng cho kẹp mạnh mẽ, tin cậy.
- Sẵn có với: Tay cầm nhựa 2 thành phần chất lượng cao; Tay chữ T với đầu tròn (mỗi loại có trục ren ACME chạy mượt và thay thế tấm áp lực không cần dụng cụ); hoặc tay đòn bẩy với cơ chế răng cưa cho kẹp kiểm soát, nhanh chóng và không rung.
Lưu ý: Lực kẹp được tính toán ở độ cao 2-3 inch trên nền tảng bàn hàn toàn thép.
Kẹp bàn hàn với MorPad, TWM28
Thanh rãnh cứng và cánh tay trượt rèn nguội cho độ bền cao. Trục chính cứng – đặc biệt bền và chống mài mòn – cho tuổi thọ cải thiện đáng kể. Tuổi thọ cao nhờ MorPad chịu nhiệt với tấm lót thép thiêu kết, có thể nghiêng lên đến 35°.
| Đường kính lỗ |
Khả năng kẹp |
Độ sâu họng |
Thanh cái | Lực kẹp | Trọng lượng |
|---|---|---|---|---|---|
| 28mm | 12″ | 4 3/4″ | 1 1/8″ – 7/16″ | 1400 lbs | 3.92 lbs |
Lưu ý: Lực kẹp được tính toán ở độ cao 2-3 inch trên nền tảng bàn hàn toàn thép, với MorPad chịu lực nặng.
Kẹp bàn hàn BESSEY TW28GRS
Trục chính nằm ngoài khu vực làm việc để dễ dàng tiếp cận và bảo vệ khỏi tia lửa hàn. Tấm áp lực rãnh V đặc biệt chắc chắn, lý tưởng ngay cả khi kẹp các chi tiết tròn hoặc vuông. TW28GRS Có thể điều chỉnh vô hạn về chiều cao. Đặc biệt phù hợp để kẹp trong không gian hạn chế, trong các khe hẹp cũng như các phần nhô ngắn.
| Đường kính lỗ |
Khả năng kẹp |
Độ sâu họng |
Thanh cái | Lực kẹp | Trọng lượng |
|---|---|---|---|---|---|
| 28mm | 12″ | 4 3/4″ | 1 1/8″ – 7/16″ | 1100 lbs | 5.13 lbs |
Lưu ý: Lực kẹp được tính toán ở độ cao 2-3 inch trên nền tảng bàn hàn toàn thép.
Kẹp bàn hàn BESSEY TW – Made in Germany
| Kiểu tay cầm | Đường kính lỗ |
Khả năng kẹp |
Độ sâu họng |
Thanh cái | Lực kẹp | Trọng lượng |
|---|---|---|---|---|---|---|
| Tay nhựa | 16 mm | 8″ | 1 3/16″ – 6″ | 7/8″ – 3/8″ | 550 lbs | 2.50 lbs |
| Tay chữ T | 16 mm | 8″ | 1 3/16″ – 6″ | 7/8″ – 3/8″ | 550 lbs | 2.34 lbs |
| Tay đòn bẩy | 16 mm | 8″ | 2 3/8″ – 6″ | 7/8″ – 3/8″ | 550 lbs | 2.72 lbs |
| Tay nhựa | 28 mm | 12″ | 1 9/16″ – 6 7/8″ | 1 1/8″ – 7/16″ | 1100 lbs | 4.89 lbs |
| Tay chữ T | 28 mm | 12″ | 1 9/16″ – 6 7/8″ | 1 1/8″ – 7/16″ | 1100 lbs | 4.65 lbs |
| Tay đòn bẩy | 28 mm | 12″ | 4 5/16″ – 6 7/8″ | 1 1/8″ – 7/16″ | 1100 lbs | 5.47 lbs |
Độ sâu họng cố định
Bên cạnh đó, phụ kiện TW28VAD mang lại khả năng kẹp linh hoạt cho các chi tiết có hình dạng không đều, điều chỉnh vô hạn từ 60° nội đến 60° ngoại, giúp thợ hàn dễ dàng xử lý các chi tiết phức tạp. Còn phụ kiện TW28GRS, với tấm áp lực rãnh V đặc biệt và khả năng điều chỉnh chiều cao vô hạn, là lựa chọn lý tưởng cho các không gian hẹp và khó tiếp cận.
| Kiểu tay cầm | Đường kính lỗ |
Khả năng kẹp |
Độ sâu họng |
Thanh cái | Lực kẹp | Trọng lượng |
|---|---|---|---|---|---|---|
| Tay nhựa | 16 mm | 8″ | 4″ | 7/8″ – 3/8″ | 650 lbs | 2.06 lbs |
| Tay chữ T | 16 mm | 8″ | 4″ | 7/8″ – 3/8″ | 650 lbs | 1.91 lbs |
| Tay đòn bẩy | 16 mm | 8″ | 4″ | 7/8″ – 3/8″ | 650 lbs | 2.22 lbs |
| Tay nhựa | 28 mm | 12″ | 4 3/4″ | 1 1/8″ – 7/16″ | 1000 lbs | 3.70 lbs |
| Tay nhựa | 28 mm | 12″ | 5 1/2″ | 1 1/8″ – 7/16″ | 1100 lbs | 3.75 lbs |
| Tay chữ T | 28 mm | 12″ | 4 3/4″ | 1 1/8″ – 7/16″ | 1000 lbs | 3.57 lbs |
| Tay chữ T | 28 mm | 12″ | 5 1/2″ | 1 1/8″ – 7/16″ | 1100 lbs | 3.64 lbs |
| Tay đòn bẩy | 28 mm | 12″ | 4 3/4″ | 1 1/8″ – 7/16″ | 1000 lbs | 4.56 lbs |
| Tay đòn bẩy | 28 mm | 12″ | 5 1/2″ | 1 1/8″ – 7/16″ | 1100 lbs | 4.63 lbs |
Đặc biệt, các loại kẹp phôi này có khả năng chịu lực ấn tượng, từ 249.48 kg đến 498.95 kg, và trọng lượng nhẹ từ 866.36 g đến 2109.20 g, giúp tối ưu hóa hiệu suất làm việc mà không làm tăng trọng lượng tổng thể của công cụ.
Những cải tiến và tính năng vượt trội của dòng sản phẩm BESSEY TW-K nâng cao hiệu quả công, đảm bảo an toàn và sự thoải mái cho người sử dụng. Đây chắc chắn là một sự lựa chọn tin cậy cho các thợ hàn chuyên nghiệp và các ngành công nghiệp liên quan.
Hướng dẫn chọn kẹp phôi bàn hàn BESSEY
Khi chọn kẹp phôi bàn hàn BESSEY, có một số yếu tố quan trọng cần xem xét để đảm bảo công cụ phù hợp với nhu cầu công việc của bạn. Dưới đây là các bước hướng dẫn chi tiết:
- Xác định yêu cầu công việc: Trước tiên, bạn cần hiểu rõ yêu cầu cụ thể của công việc hàn. Điều này bao gồm việc xác định loại vật liệu, kích thước và hình dạng của các chi tiết sẽ được kẹp. Đối với các chi tiết có hình dạng không đều, bạn nên xem xét các phụ kiện kẹp linh hoạt như TW28VAD.
- Chọn loại tay cầm phù hợp: BESSEY cung cấp nhiều loại tay cầm khác nhau:
Tay cầm nhựa 2 thành phần: Mang lại sự thoải mái và độ bám tốt.
Tay chữ T bằng sắt: Cho lực kẹp mạnh mẽ và ổn định.
Tay kẹp nhanh (tay đòn bẩy): Phù hợp cho việc kẹp nhanh chóng và không rung. - Lựa chọn độ sâu họng: Kẹp phôi BESSEY có hai loại độ sâu họng:
Độ sâu họng cố định: Phù hợp cho các công việc cần độ ổn định cao.
Độ sâu họng thay đổi: Cho phép điều chỉnh linh hoạt, phù hợp với các chi tiết có kích thước và hình dạng khác nhau. - Xác định lực kẹp cần thiết: Lực kẹp là yếu tố quan trọng đảm bảo các chi tiết được giữ chắc chắn: Các loại kẹp BESSEY TW-K có khả năng chịu lực từ 249.48 kg đến 498.95 kg. Bạn nên chọn loại kẹp có lực kẹp phù hợp với yêu cầu công việc để đảm bảo hiệu suất và an toàn.
- Kiểm tra thiết diện thanh cái (Rail Profile): Thiết diện thanh cái ảnh hưởng đến khả năng kẹp và độ bền của kẹp. Chọn thiết diện thanh cái phù hợp với kích thước và yêu cầu của chi tiết.
- Xem xét trọng lượng của kẹp: Trọng lượng của kẹp ảnh hưởng đến sự thuận tiện trong quá trình sử dụng. Các loại kẹp BESSEY TW-K có trọng lượng từ 866.36 g đến 2109.20 g. Chọn loại có trọng lượng phù hợp để đảm bảo sự thoải mái khi làm việc.
- Lựa chọn phụ kiện đi kèm: Các phụ kiện như TW28VAD và TW28GRS giúp tăng tính linh hoạt cho kẹp, cho phép điều chỉnh và kẹp các chi tiết có hình dạng đặc biệt hoặc trong không gian hạn chế.
Việc chọn kẹp phôi bàn hàn BESSEY phù hợp đòi hỏi phải xem xét kỹ lưỡng các yếu tố như yêu cầu công việc, loại tay cầm, độ sâu họng, lực kẹp, thiết diện thanh cái, trọng lượng và các phụ kiện đi kèm. Bằng cách làm theo các bước hướng dẫn trên, bạn sẽ chọn được công cụ phù hợp, đảm bảo hiệu suất và an toàn trong công việc hàn.
