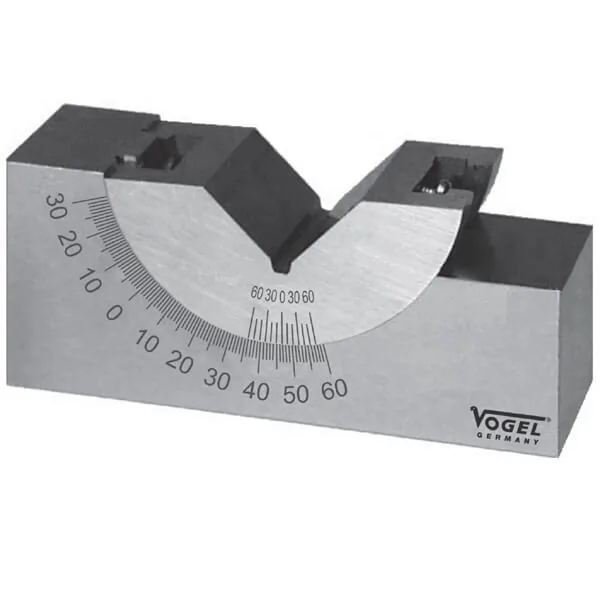

Khối V-Block chỉnh được góc nghiêng Vogel Germany

Khối V-Block được thiết kế với góc nghiêng thay đổi được – Vogel – Germany. V-BlockBlock được thiết kế đặc biệt thích hợp với nhiều loại phôi và góc độ. Khối chuẩn V-block chỉnh góc là một dụng cụ gá đặc biệt dùng trong các ứng dụng đo kiểm và căn chỉnh chi tiết cơ khí có dạng trụ hoặc dạng tròn. Sản phẩm này cho phép điều chỉnh góc nghiêng linh hoạt từ 0° đến 60°, giúp định vị chính xác trục chi tiết trong quá trình kiểm tra biên dạng, đo đồng tâm, hoặc khắc dấu kỹ thuật.

Thích hợp cho các vật liệu có hình dạng đặc biệt, cần góc điều chỉnh linh hoạt, chính xác. Khối chuẩn V-Block được gia công, chế tác tinh xảo, chính xác từ vật liệu thép chuyên biệt của Vogel. Mặt nghiêng chữ V tạo thành góc 90^o Góc nghiêng điều chỉnh được trong phạm vi từ 0-60^o

Khối V-block chỉnh góc được chế tạo từ thép đặc biệt đã tôi cứng, đảm bảo độ ổn định hình học và độ bền lâu dài trong môi trường gia công và đo kiểm. Bề mặt được mài tinh, đạt sai lệch song song chỉ ±0.05 mm. Rãnh V sâu và chính xác, phù hợp để đỡ các chi tiết trụ tròn có đường kính từ Ø28 đến Ø40 mm tùy theo model. Mỗi khối đều có tích hợp thang chia góc rõ ràng, hỗ trợ thao tác điều chỉnh nhanh chóng.

Khối V-Block chỉnh được góc nghiêng
1. Kiểm tra góc vát trên trục côn

Trong các ứng dụng gia công trục côn như côn Morse hoặc côn ISO, khối chuẩn này cho phép định vị trục nghiêng theo đúng hướng côn. Kết hợp với máy soi biên dạng hoặc kính đo lường, người dùng có thể kiểm tra chính xác góc vát, độ dài đoạn côn và độ đồng đều của bề mặt cắt.

2. Đo đồng tâm chi tiết tròn ở nhiều góc nghiêng

Khối V-block chỉnh góc cho phép gá trục theo góc mong muốn, từ đó đo kiểm độ đồng tâm hoặc sai lệch trục bằng đồng hồ so, ngay cả khi bề mặt trục không song song với mặt phẳng đo. Giải pháp này phù hợp cho các ứng dụng cần kiểm tra hình học phức tạp của chi tiết quay hoặc chi tiết dạng chốt có đầu vát.

3. Gá pin khuôn hoặc trục nhỏ để kiểm tra mài mòn

Trong ngành khuôn mẫu, pin dẫn thường bị mòn không đều theo hướng nghiêng. Dùng khối V-block chỉnh góc để định vị pin theo hướng mòn, giúp dễ dàng quan sát và đo biên dạng dưới kính hiển vi hoặc máy đo độ cao, đảm bảo đánh giá chính xác tình trạng chi tiết sau vận hành.

4. Hỗ trợ đánh dấu và khoan lỗ nghiêng trên trục

Khi cần khắc dấu hoặc khoan lỗ trên chi tiết tròn ở góc xiên, khối chuẩn V-block chỉnh góc cho phép gá chắc chắn chi tiết trên bàn khoan hoặc bàn đánh dấu. Nhờ khả năng điều chỉnh góc linh hoạt, người vận hành có thể thao tác nhanh mà vẫn đảm bảo độ chính xác vị trí.

• Gá trục tròn theo góc nghiêng linh hoạt
• Hỗ trợ kiểm tra góc côn, độ đồng tâm, vết mòn
• Dùng tốt với kính hiển vi, projector, máy đo biên dạng
• Tích hợp thang chia góc dễ đọc
• Ổn định khi thao tác đo, khắc hoặc khoan nghiêng
• Phù hợp phòng đo lường, xưởng khuôn, xưởng tiện

Với thiết kế vững chắc, góc điều chỉnh rộng và khả năng định vị chính xác các chi tiết tròn, khối chuẩn V-block chỉnh góc là giải pháp tin cậy cho các phòng đo, xưởng gia công và bộ phận kiểm tra chất lượng. Sản phẩm phù hợp cho mọi tình huống cần kiểm tra, căn chỉnh hoặc thao tác gia công ở góc nghiêng một cách chủ động và chính xác.
