Khối chuẩn Vogel Germany. 3310, V-Block đế từ chữ V

Mã: 3310 Series

Khối chuẩn đế từ chữ V, sử dụng cho phôi tròn có đường kính từ Ø6mm đến Ø70mm. Dung sai song song ± 0.05mm. Bao gồm 6 models khác nhau kích thuớc chân đế. Hàng chính hãng Vogel – Germany.

Mô tả

Khối chuẩn V-Block đế từ chữ V thuộc dòng họ 3310 với 6 model khác nhau. Đế từ (nam châm) được sản xuất bằng thép đặc biệt có công tắc gạt để đóng hay mở từ tính là một trong những dụng cụ hữu ích trong ngành cơ khí. Đế từ được ứng dụng làm đế gá trong việc đo đạc độ rơ, độ đồng phẳng của các cơ phận trong máy móc.

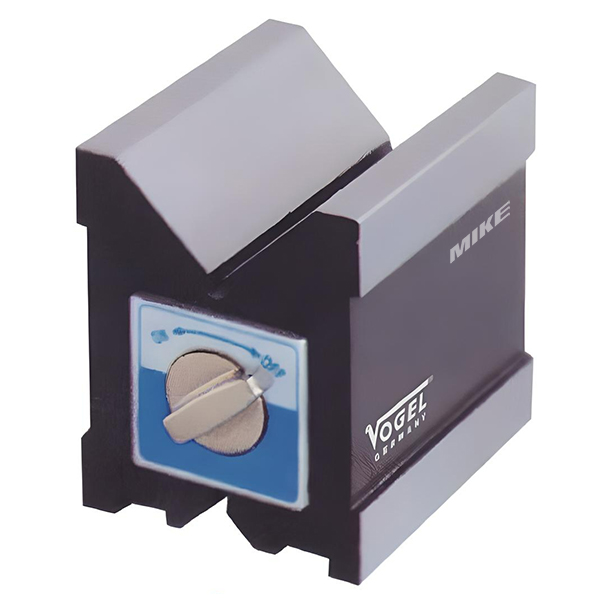

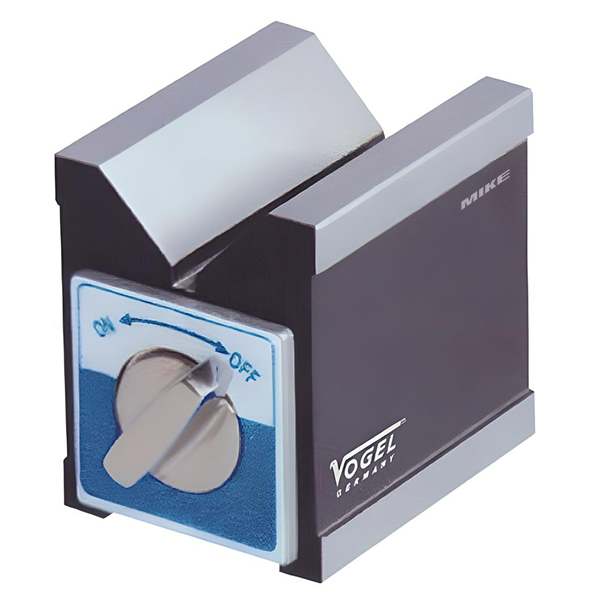

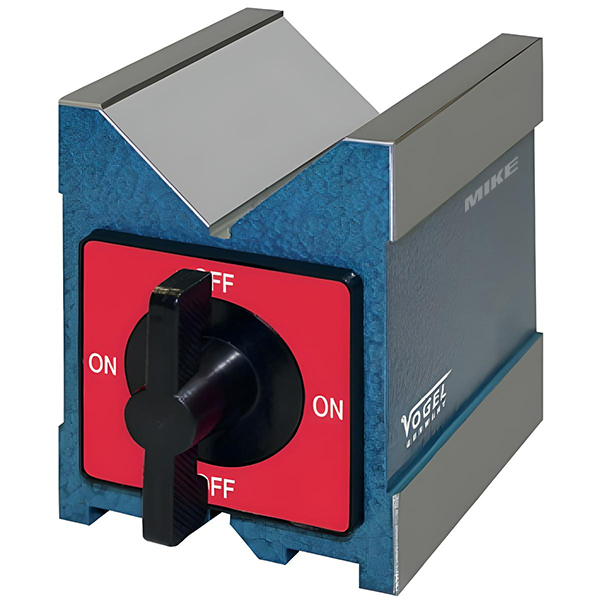

Đề từ chữ V 331000 Vogel Germany Đế từ chữ V 331010 Vogel Germany

Phù hợp cho các phôi ống hay các sản phẩm có hình trụ tròn có đường kính từ Ø6 – Ø70mm. Khối chuẩn V-Block có độ chính xác cao ±0.05mm. Lực từ tùy theo mã hàng, giá trị từ 600N đến 1000N. Cho phép mã hàng bạn chọn giữ chặt các thiết bị lắp trên nó với mặt tiếp xúc bên dưới đế từ.

Khối chuẩn V-Block 3310 series

  • Chân đế loại phằng và có rãnh
  • Sử dụng cho phôi tròn có đường kính từ: Ø6-70mm, tùy theo model.
  • Dung sai song song: ± 0.05mm
  • Lực từ tính khối V: 600 – 1000N
  • Nhà sản xuất: Vogel Germany
Mã hàng Kích thước
mm
Đường kính
trục Ømm
Lực từ
N
Loại đế
331000 101 x 76 x 78 6 – 40 700 Phẳng
331001 127 x 60 x 73 6 – 35 600 Phẳng
331002 70 x 60 x 73 6 – 30 700 Phẳng
331010 80 x 70 x95 6 – 30 800 Rãnh
331011 101 x 67 x 95 6 – 70 1000 Rãnh
331012 115 x 75 x 100 6 – 70 800 Rãnh

Từ bảng trên, bạn chọn theo kích thước chân đế và loại đế. Phần khả năng kẹp giữ hay đỡ phôi tự động đi theo. Chẳng hạn bạn chọn mã hàng 331010. Thông số kỹ thuật chi tiết sẽ là:

  • Kích thước khối V: 80x70x95mm
  • Phạm vi áp dụng: Ø6 – Ø30mm
  • Dung sai song song: ±0.05mm
  • Lực từ: 800N.
  • Công tắc đóng mở từ kiểu xoay.
  • Chân đế kiểu rãnh chứ V.

Series 3310 có 2 loại đế phẳng và đế có rãnh, tuỳ vào mỗi ứng dụng thực tế mà ta chọn loại phù hợp. Đế phẳng được ứng dụng cho các bề mặt làm việc dạng phẳng không gồ ghề, đế có rãnh thì cho phép nó làm việc được trên các bề mặt có hình trụ. Mặt làm việc của đế từ có dạng hình chữ V tạo thành góc 90°.

Mã sp Mua Chân đếĐk trụcLực từ
331000
101 x 76 x 78mmØ6-40mm700N
331001
127 x 60 x 73mmØ6-35mm600N
331002
70 x 60 x 73mmØ6-30mm700N
331010
80 x 70 x95mmØ6-30mm800N
331011
101 x 67 x 95mmØ6-70mm1000N
331012
115 x 75 x 100mmØ6-70mm800N
  • Chờ nhập 4-8 tuần
