Máy đo độ dày lớp phủ là gì?
Lớp phủ là lớp sơn, nhựa, cao su bao bọc bên ngoài thường là kim loại. Hầu hết các máy móc lõi đều bằng kim loại để nó cứng chắc, bao ngoài lớp phủ để nó đẹp, cách điện, chống lại các yếu tố môi trường. Hiện nay bạn khó có thể tìm được loại máy móc nào không có lớp phủ. Tính thẩm mỹ, độ hoàn thiện của máy móc đều phụ thuộc vào lớp phủ.
Thời đại cạnh tranh khốc liệt như ngày nay. Hàng hóa của bạn chỉ cần xấu hơn đối thủ là đã có nguy cơ bị đào thải rồi. Việc đo độ dày lớp phủ để kiểm tra độ đồng đều giữa các sản phẩm cùng seri. Kiểm tra độ đồng đều giữa mặt trước và mặt sau. Rất hữu dụng trong ngành sản xuất chế tạo máy như ô tô, thiết bị điện tử hay máy móc khác.
Các loại máy đo độ dày lớp phủ
Đo vật liệu FE: dành riêng đo các kim loại có từ tính điển hình là sắt, thép. Xin nhắc lại không phải tất cả kim loại đều có từ tính. Kiểm tra bằng cách đưa nâm châm vào và không có bất kỳ phản ứng. Đo lớp phủ trên bề mặt này là dễ nhất, sử dụng nguyên tắc cảm ứng từ để đo. Đặt sát đầu đo vào bề mặt, đầu đo phát ra sóng điện từ. Gặp kim loại sẽ phải lại đầu đo, từ bước sóng phải lại sẽ tính toán được độ dày chính xác.

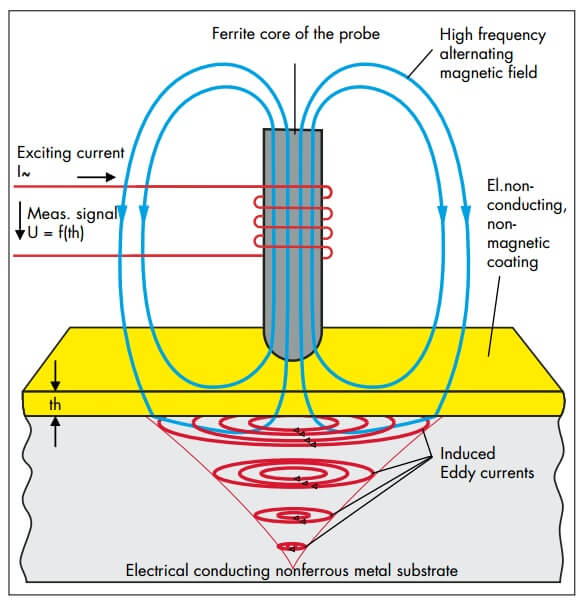

Đo vật liệu NE: với các kim loại màu không từ tính như đồng, kẽm, nhôm, chì, thiếc, carbon… Sử dụng nguyên tắc dòng điện xoáy, dựa theo định luật Faraday. Trong dây dẫn điện tạo ra từ trường, từ thông, khi vẽ biểu đồ sẽ trông như xoáy nước. Biểu đồ này sẽ giảm khi gặp vật cản như lớp phủ, lớp cách điện. Ứng dụng đo lớp các điện cho kết quả chính xác.
Đo xâm lấn: máy sẽ cắt một lớp mỏng với một góc nhất định. Từ nguyên tắc phản lại của ánh sáng sẽ có công thức tính s = b . tangα. Cái này khá phức tạp khuyết điểm xâm lấn bề mặt, ưu điểm vật liệu gì cũng đo được, có thể đo lớp phủ nhiều lớp.
Các thông số cần quan tâm máy đo độ dày lớp phủ.
Là một thiết bị đo quan trọng trong ngành cơ khí. Nó cũng có các thông số quan trọng như sau:
Cấp chính xác: thường tính bằng Micromet (=0.001mm) dễ hiểu thôi vì lớp phủ thường rất, rất mỏng. Các số thường gặp là ±0.1µm, ±1.0µm, ±5.0µm…
Thang đo: 0 – 3000µm, thể hiện độ dày lớp phủ tối thiểu và độ dày tối đa máy có thể đo được. Độ dày lớn nhất mình gặp trên máy đo lớp phủ là 10000µm = 10mm. Nếu lớn hơn nữa thì có thể dùng thước là đo không cần máy siêu âm nữa.
Dung sai toàn tầm: 3+5% thể hiện độ sai số tối đa mà nhà sản xuất cam kết.
Vật liệu đo: (Fe) đo lớp phủ trên nền kim loại có từ tính, (Ne) đo lớp phủ trên bề mặt kim loại phi từ tính.
Ứng dụng của máy đo độ dày lớp phủ
- Công nghệ phun sơn bề mặt sử dụng nhiều nhất.
- Nhà máy sản xuất ô tô cần kiểm tra sản phẩm.
- Điện lực kiểm tra độ dày lớp cách điện.
- Ngành cơ khí, máy móc nào cũng cần lớp phủ
- Xây dựng đường ống, kiểm tra lớp sơn đường ống.
Ngày nay các máy đo được trang bị nhiều tính năng cao cấp như:
- Nhiều đầu đo cho từng vật liệu độ dày.
- Giao tiếp có dây, không dây với PC để so sánh, lưu trữ.
- Đo ở nhiệt độ cao.
- Tự động nhận diện lớp phủ, chất nền…
- Đo ở bề mặt nhám
Máy đo độ dày lớp phủ loại nào tốt?

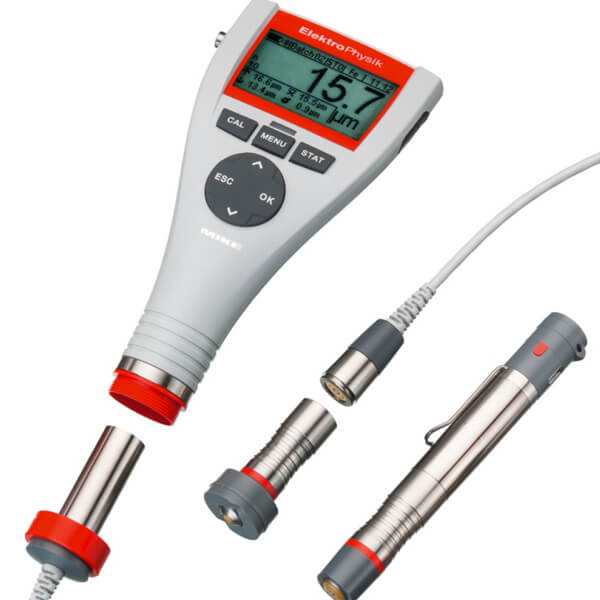

Minitest của ElektroPhysik
ElektroPhysik là nhãn hiệu của Đức, rất đặc biệt chỉ nghiên cứu siêu âm, đo các loại bề mặt và vật liệu. Chính vì vậy máy của hãng rất chính xác, nổi bật nhất là dòng Minitest với hàng chục phiên bản.
Mỗi dòng máy lại hỗ trợ khoảng 10 đầu đo cho từng vật liệu, từng thang đo hay nhiệt độ khác nhau. Vì nó khá lằng nhằng với nhiều phiên bản nên bạn cần tham khảo kỹ các thông số của hãng.
Việc đo lớp phủ rất phức tạp do nhiều loại bề mặt, nhiều loại vật liệu nền, bề mặt nhám hay mịn, bề mặt cong của đường ống hay phẳng như tấm thép. Chính vì nó quá rắc rối nên bạn cần một nhà sản xuất chuyên biệt như ElektroPhysik

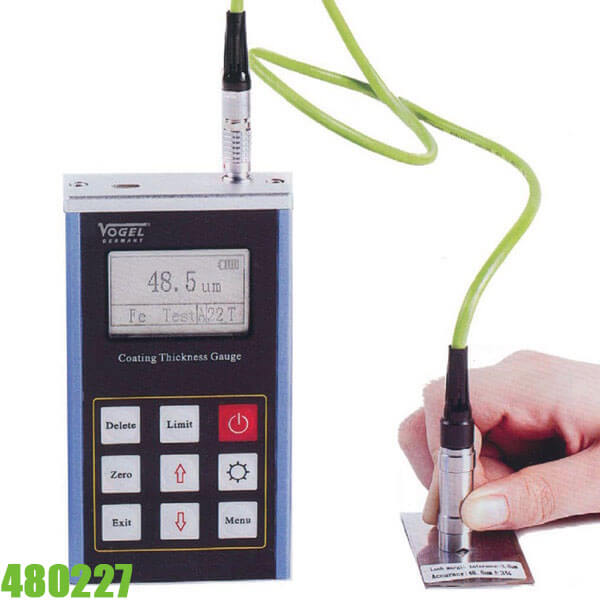

Máy đo lớp phủ đa năng của Vogel
Vogel là hãng của Đức chuyên các thiết bị đo như thước cặp, thước panme, máy đo độ dày, máy đo khoảng cách… Dòng máy đo của hãng chỉ chia ra làm lớp phủ trên vật liệu có từ tính và trên kim loại phi từ tính. Độ chính xác ở mức 0.1µm, 1.0µm, 5.0µm. Công nghệ của Đức cộng với kinh nghiệm vài chục năm sản xuất thiết bị đo. Máy đo của Vogel có độ chính xác khá ổn định, ưu điểm là giá nó dễ tiếp cận hơn ElektroPhysik.
