Bộ dưỡng đo trục ren VOGEL Germany 39080-, GO, NO-GO

Bộ dưỡng đo ren Vogel Germany 39080- là công cụ kiểm tra quan trọng trong gia công cơ khí, dùng để xác định độ chính xác của ren trong và ren ngoài theo tiêu chuẩn DIN. Bộ này gồm các căn kiểm dạng plug (cho ren trong) và ring (cho ren ngoài), hoạt động theo nguyên tắc “Go” và “No-Go” để đảm bảo ren được gia công đúng kích thước.

Vật liệu làm bộ dưỡng là thép đặc biệt, đã qua xử lý nhiệt để đạt độ cứng và độ bền cao, giúp chống mài mòn khi sử dụng thường xuyên. Các bộ plug gauge kiểm tra ren trong có dạng trụ với một đầu “Go” (lọt vào được) và một đầu “No-Go” (không lọt), giúp xác định nhanh chóng xem ren có đạt tiêu chuẩn hay không. Tương tự, bộ ring gauge kiểm tra ren ngoài hoạt động trên cùng nguyên tắc, giúp đánh giá kích thước của trục ren hoặc bulong.

[youtube id=”Aexv94CkzVE” quality=”hd1080″]

Trong danh mục sản phẩm của Vogel Germany, dòng 39080- bao gồm nhiều lựa chọn phù hợp với các hệ ren phổ biến từ M3 đến M12. Các bộ dưỡng này thường được đóng gói trong hộp bảo quản chuyên dụng, giúp bảo vệ dụng cụ khỏi va đập và bụi bẩn khi không sử dụng.

Bộ dưỡng đo trục ren VOGEL Germany 39080-, GO, NO-GO

Ứng dụng chính của bộ dưỡng đo ren Vogel Germany 39080- là trong các xưởng gia công cơ khí chính xác, công nghiệp ô tô, hàng không và kiểm tra chất lượng sản phẩm trước khi xuất xưởng. Đây là công cụ không thể thiếu đối với các kỹ thuật viên và kiểm tra viên trong việc kiểm soát dung sai ren một cách nhanh chóng và hiệu quả.

• Hãng sản xuất: Vogel Germany
• Mã sản phẩm: 39080- (nhiều biến thể)
• Chất liệu: Thép đặc biệt, tôi cứng, mài chính xác
• Nguyên tắc kiểm tra: “Go” và “No-Go”
• Loại đo:
  • Plug gauge: kiểm tra ren trong
  • Ring gauge: kiểm tra ren ngoài
• Dải kích thước:
  • Ren hệ mét: M3 – M12
  • Lỗ trụ: 3H7 – 12H7
• Tiêu chuẩn: DIN
• Ứng dụng: Kiểm tra ren và lỗ trụ trong gia công cơ khí, công nghiệp ô tô, hàng không
• Đóng gói: Hộp bảo quản chuyên dụng

Bảng thông số và cách chọn lựa

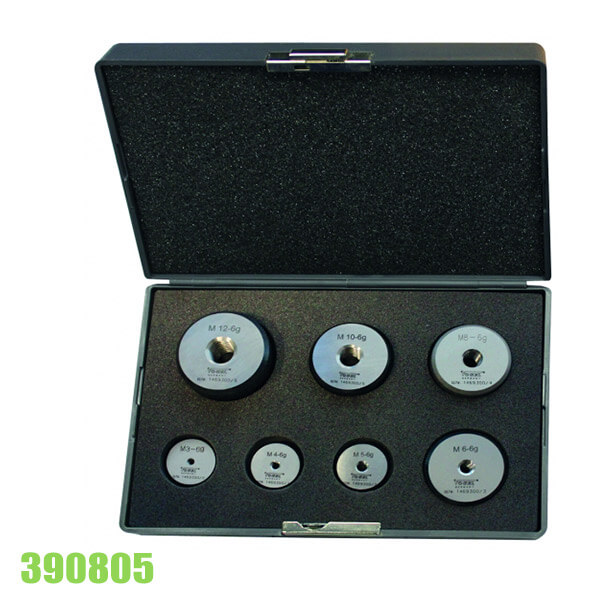

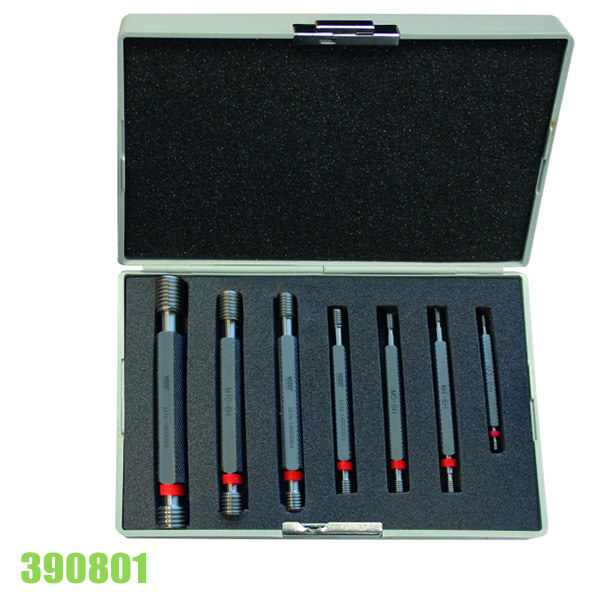

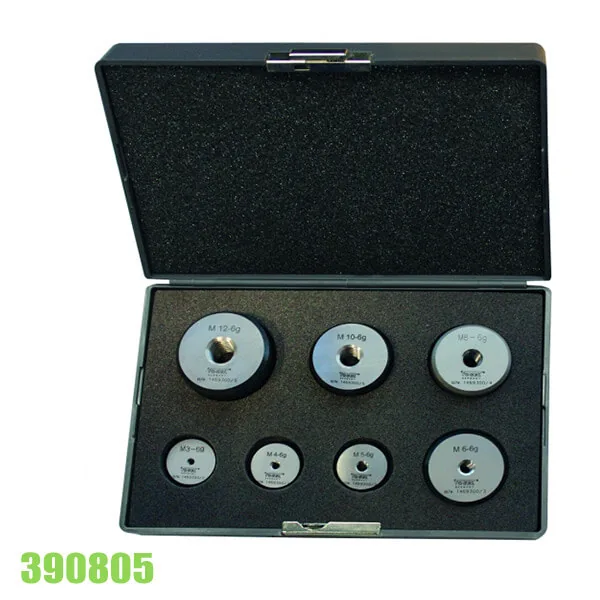

Chọn Bộ dưỡng đo ren Vogel Germany 39080- cần dựa vào loại ren hoặc lỗ trụ cần kiểm tra. Nếu kiểm tra ren trong, dùng plug gauge set (390801). Kiểm tra ren ngoài, chọn ring gauge set loại “Go” (390805) hoặc “No-Go” (390806).

Kiểm tra lỗ trụ, dùng 370801 với kích thước từ 3H7 đến 12H7. Xác định dải kích thước phù hợp và loại kiểm tra để chọn đúng bộ dụng cụ, đảm bảo độ chính xác khi kiểm tra chất lượng gia công.
