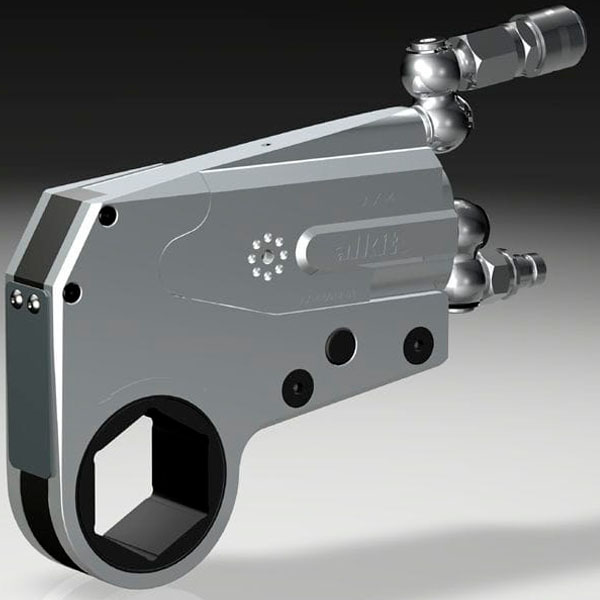

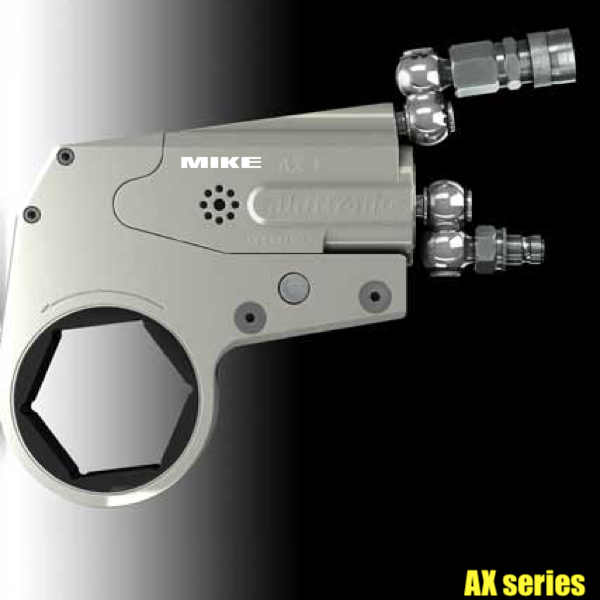

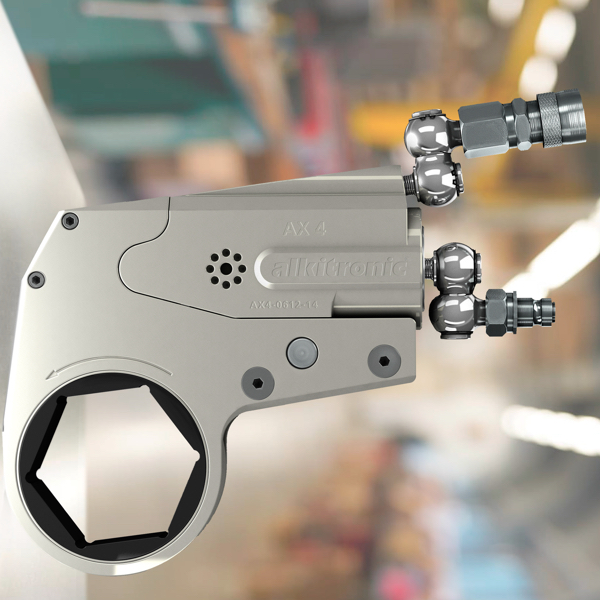

Cờ lê thủy lực AX4 loại mỏng low-profile, momen xoắn 540-5400Nm

AX4 cờ lê thủy lực loại mỏng low-profile, momen xoắn từ 540 Nm đến 5400Nm.  Áp suất làm việc max 700 bar. Khớp nối riêng lẻ, linh hoạt , xoay 360°, Vỏ được làm bằng hợp kim nhôm. Ứng dụng cho size bulong từ 36 – 70mm.

Khác với đầu xiết ốc dùng socket, loại này bạn cần phải lựa chọn thêm phần lục giác phù hợp với size bulong đai ốc bạn cần vặn. Như vậy khi bạn chọn lực momen xoắn tương ứng đầu thủy lực, bạn sẽ có một nửa của thiết bị. Chưa dùng được, cần phải có thêm Ratchet link tương ứng.

Để dễ hiểu hơn, bạn vui lòng xem video dưới đây

Điều kiện kết nối

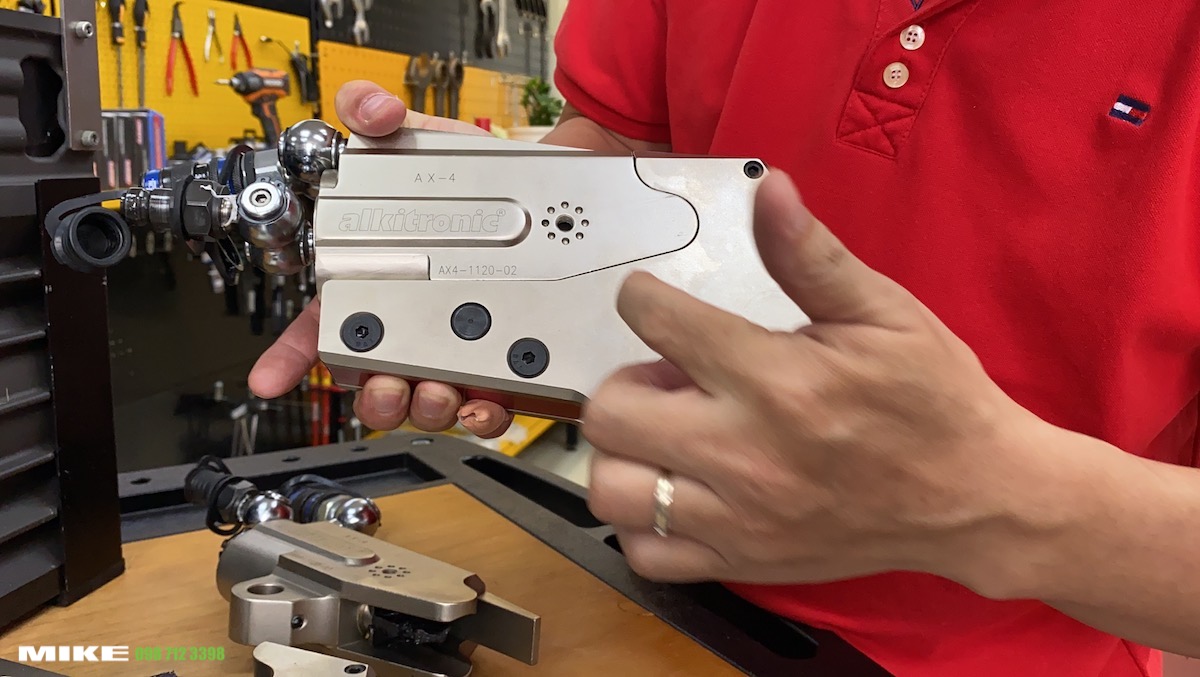

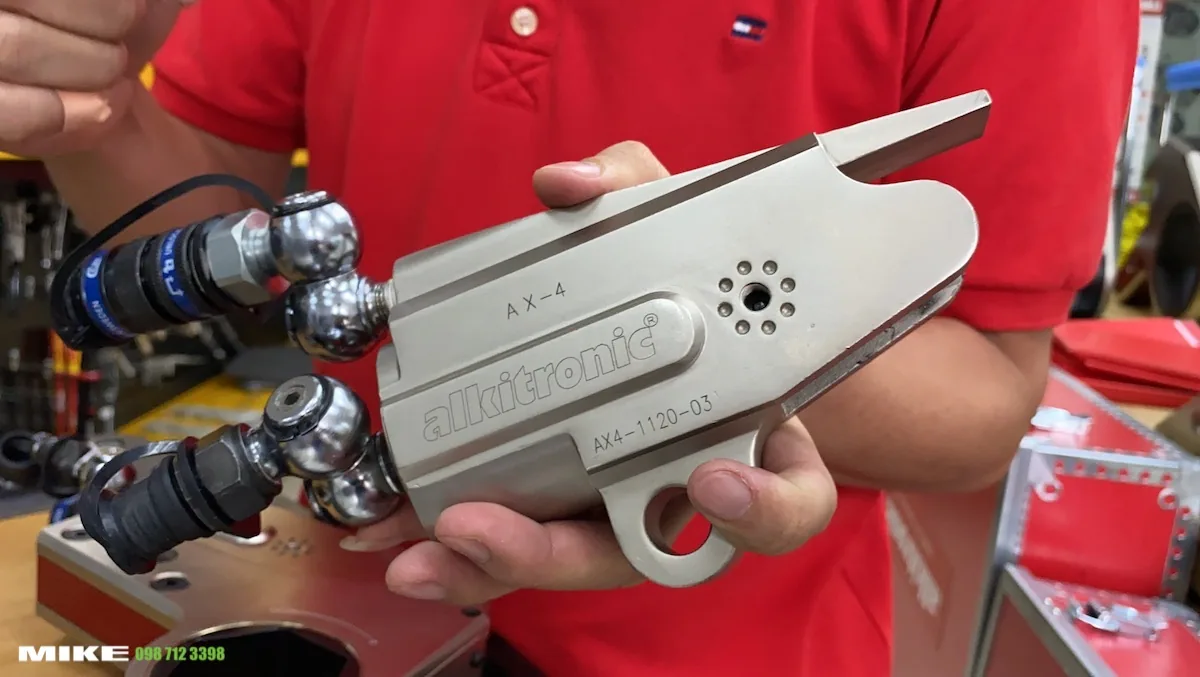

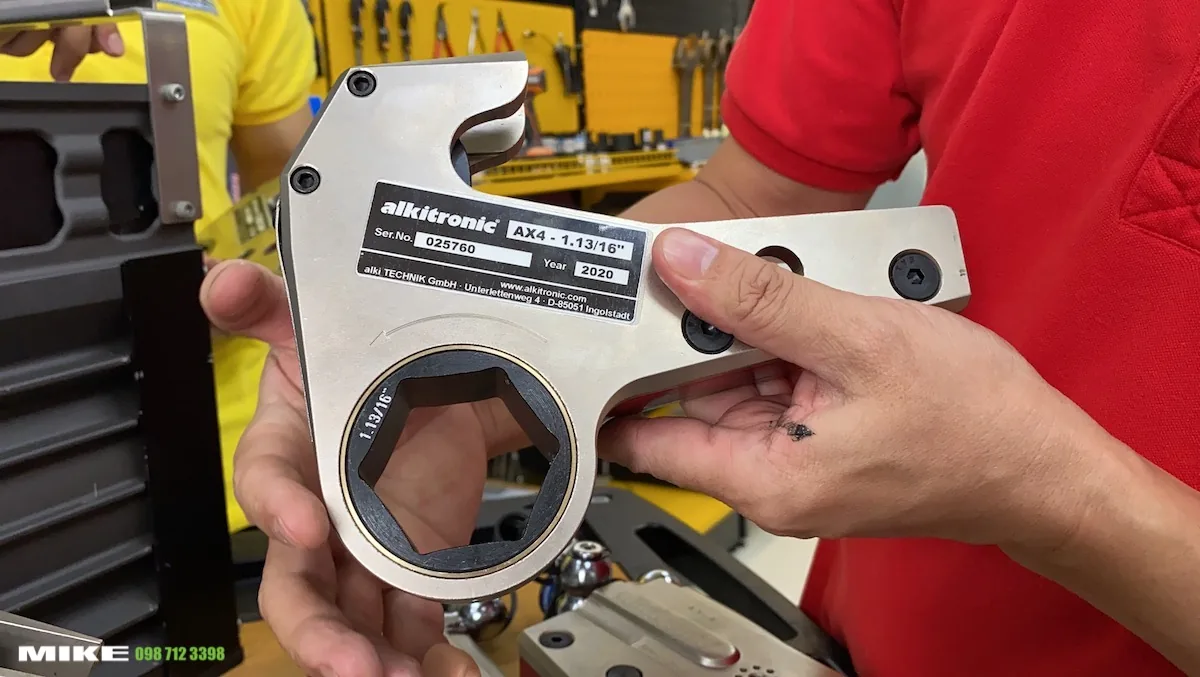

Thông qua hình ảnh và video trên. Có thể hiểu rằng đầu AX4 là cụm xilanh để kéo các Ratchet link, với mỗi một Ratchet link sẽ sử dụng được duy nhất với một size bulong tương ứng (có thể theo tiêu chuẩn hệ mét hoặc tiêu chuẩn hệ Icnh). Đối với tiêu chuẩn này thì người mua sẽ yêu cầu cụ thể ngay từ ban đầu.

Đối với các size có tiêu chuẩn nằm ngoài các tiêu chuẩn của nhà sản xuất có sẵn, các bạn cung cấp thông số tiêu chuẩn bulong để nhà sản xuất thiết kế riêng.

Để giảm chi phí trong việc đầu tư các đầu Ratchet link. Nhà sản xuất cung cấp thêm các lựa chọn khác cho người sử dụng, đó là sẽ kết hợp Ratchet link  với đầu chuyển giảm STA ( reducer). Sẽ áp dụng giảm từ cao xuống, không có ngược lại. Hoặc trong trường hợp sử dụng để vặn các đầu lục giá chìm, thì cần có đầu chuyển STABI.

Điều kiện vận hành

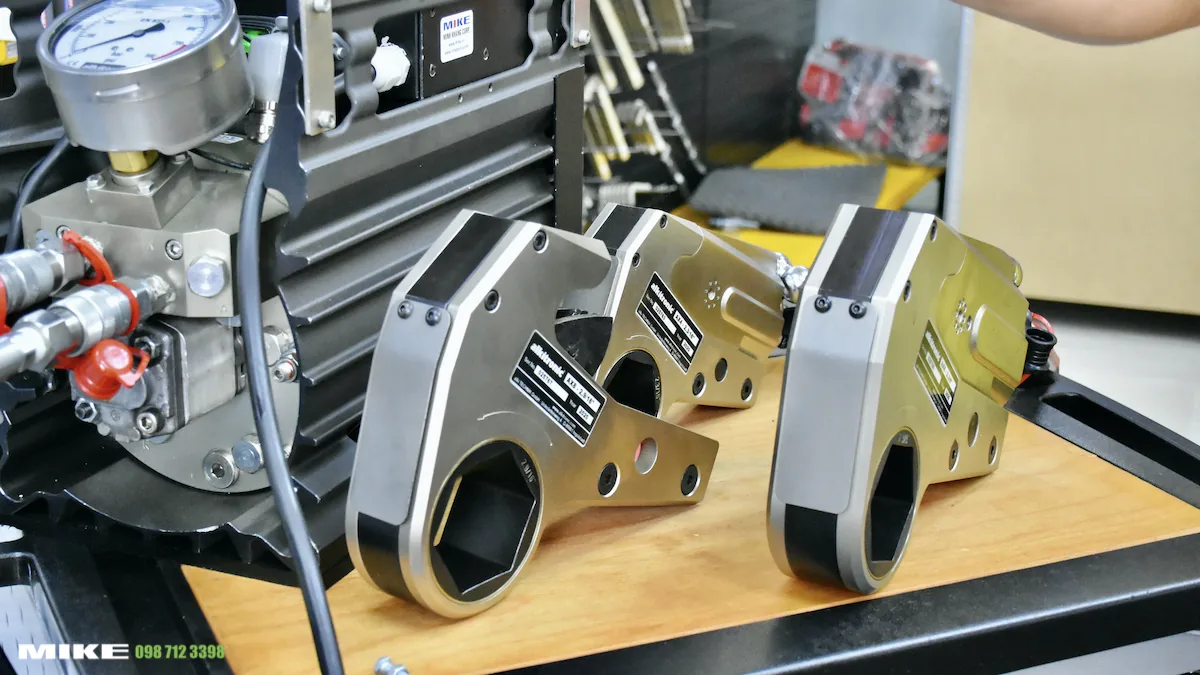

Sau khi đầu thủy lực AX4 đã gắn với Ratchet link tương ứng. Để đầu xiết hoạt động được cần có bộ nguồn thủy lực, cung cấp dầu thủy lực với, áp suất cài đặt theo nhu càu sử dụng, để có được momen xoắn đầu ra mong muốn. Momen xoắn đầu ra sẽ được qui đổi, với áp suất thủy lực đầu vào.

Bởi điều kiện qui đổi trên. Nên áp suất đầu vào thủy lực cần có sự ổn địng và chính xác, để momen đầu ra cũng ổn định. Các bạn có thể tham khảo các bơm thủy lực chuyên dụng, cho cờ lê thủy lực bên dưới

Bơm thủy lực Alkitronic

1. Bơm dẫn động bằng điện: Nova, Velox, Leva, EHPC.
2. Bơm dẫn động bằng khí nén: LHP.

Tùy thuộc vào môi trường và nhu cầu sử dụng, để lựa chọn nguồn dẫn động. Đối với nguồn dẫn động có thể lựa chọn bơm 2 cổng hoặc bơm 4 cổng. Bơm 2 cổng sẽ sử dụng cho một đầu xiết, bơm 4 cổng sẽ sử dụng cùng lúc cho 2 đầu xiết.
