Đồng hồ đo rãnh điện tử, thang đo lớn 15 – 90mm, Vogel Germany. Tên gọi khác có thể dùng là compa đo trong kỹ thuật số. Thiết kế của 24033 có càng đo dài, thích hợp cho đo các vị trí nằm sâu bên trong. Có cổng kết nối USB với các thiết bị đo của Mitutoyo khi thêm phụ kiện.
 |
|
 |
 |
 |
| K | L | E | M | D |
Vỏ đồng hồ chắc chắn, chống va đập, màn hình kỹ thuật số sắc nét, dễ đọc. Có tích hợp hệ đo lường tuyệt đối ABS và REL. Compa kỹ thuật số cho bạn thiết lập ngưỡng đo, có đèn báo hiệu xanh đỏ. Đầu đo bằng hợp siêu cứng Tungsten carbide. Tăng tuổi thọ cho điểm tiếp xúc phôi.
 |
 |

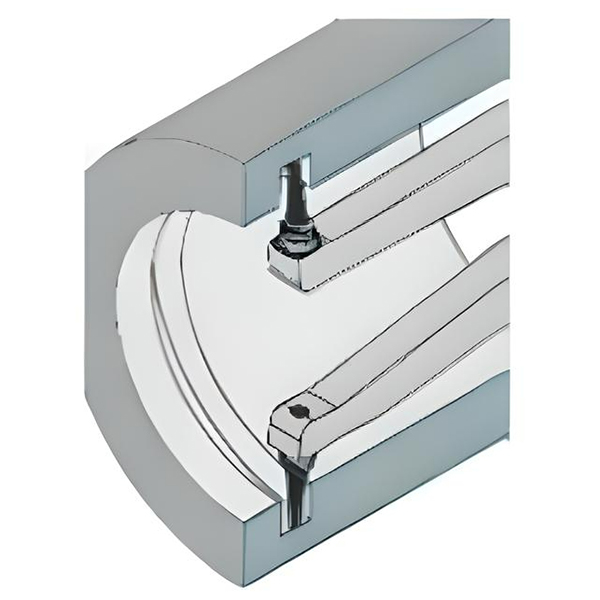

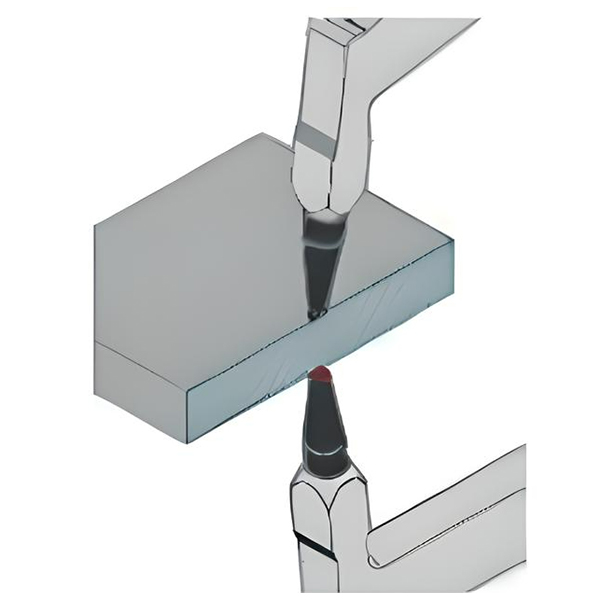

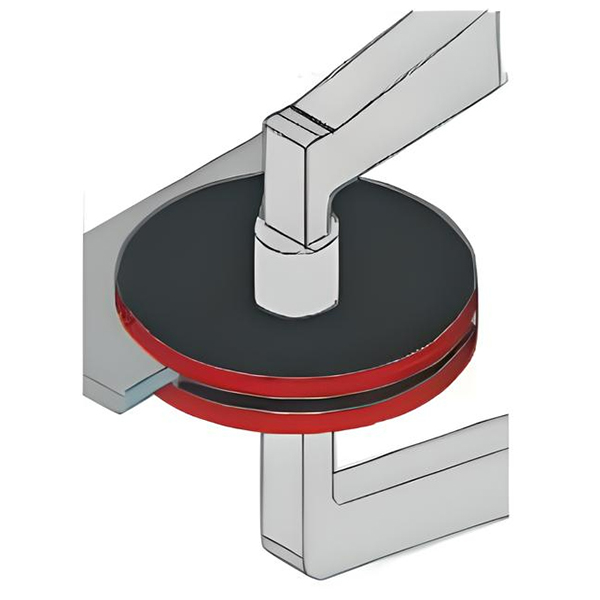

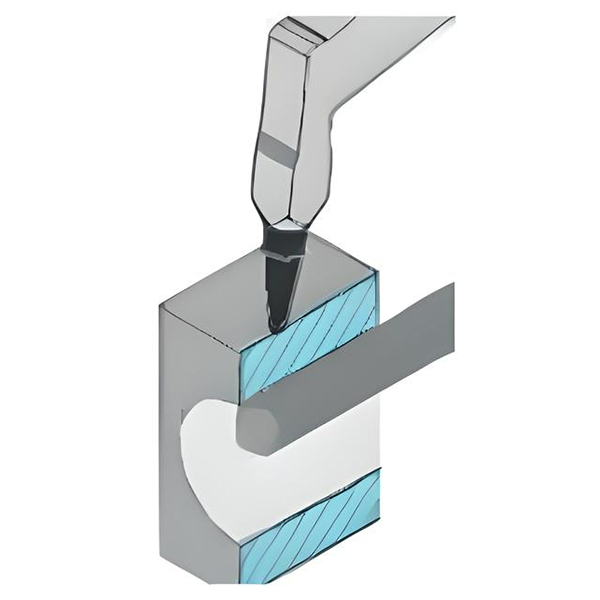

Tùy theo bề mặt tiếp xúc khi đo, nhà sản xuất đưa ra 5 lựa chọn tương ứng K – L – E – M – D. Bạn tham khảo ở hình phía trên để dễ hình dung hơn. Đối với compa điện tử đo trong, hiện nay Vogel Germany có 2 kiểu đầu đo là K và L. Các thông số cơ bản có trong bảng dưới đây.
| Seri | Kiểu đầu đo |
L (mm) |
Hb (mm) |
Hf (mm) |
| 240336 | K | 175 | 4.5 | 2.5 |
| 240337 | L | 195 | 8.0 | 4.0 |

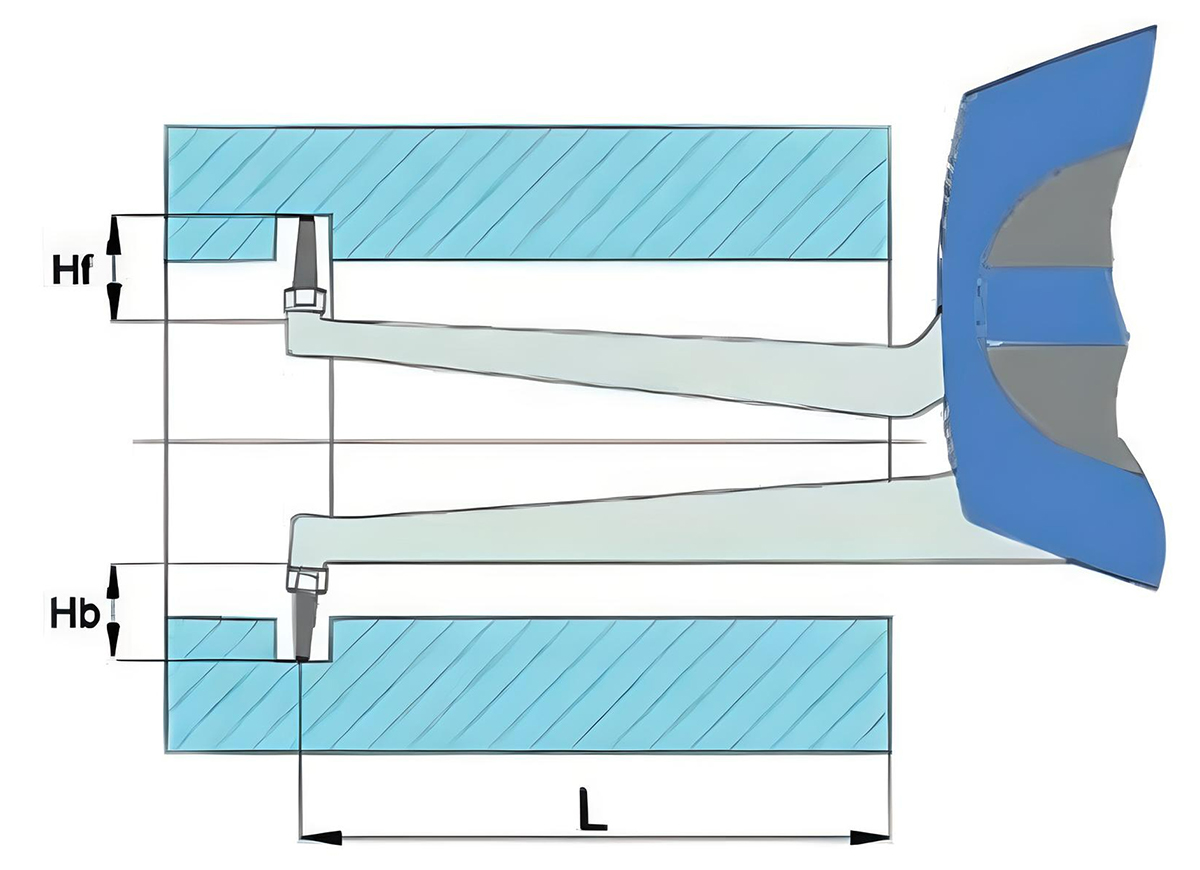

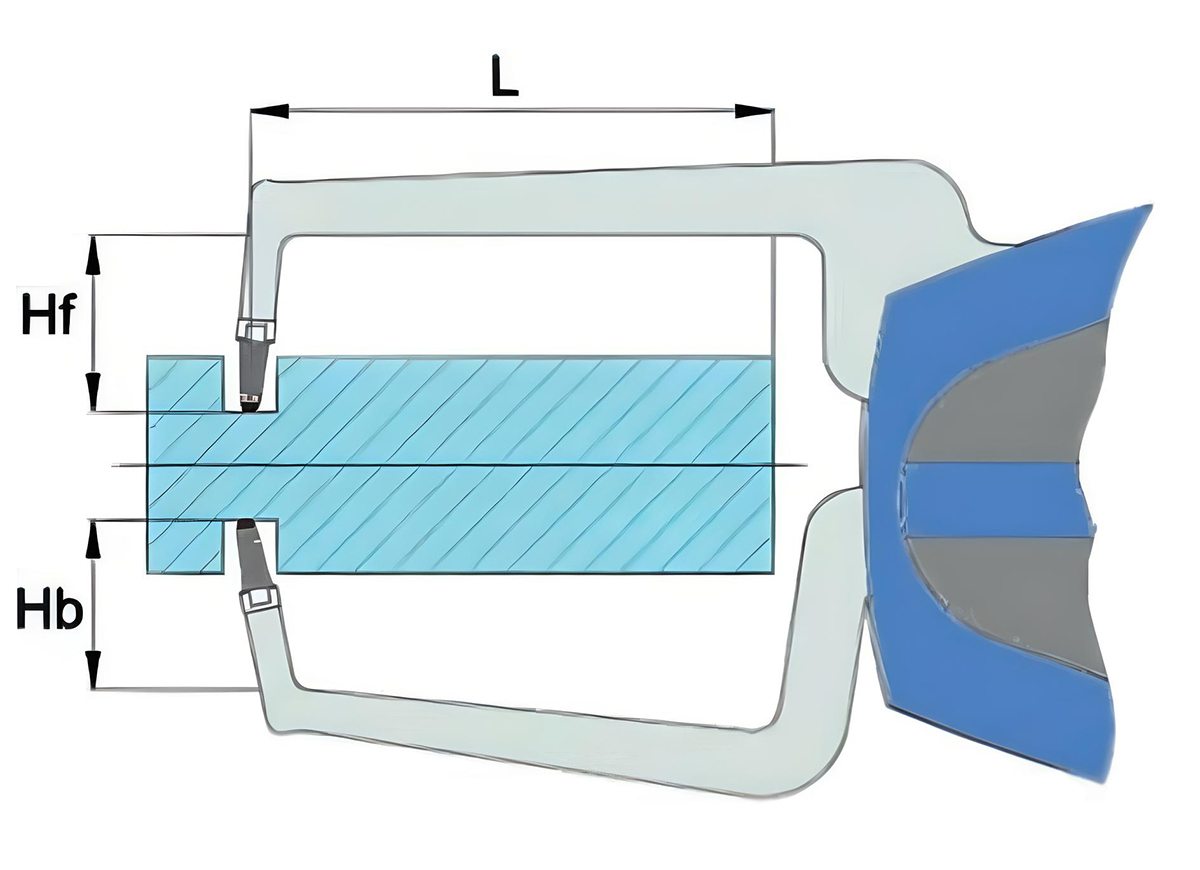

Trong đó, các thông số kỹ thuật qui ước tạm dịch như sau:
- L: chiều dài ngàm đo hay càng compa.
- Hf: Chiều dài đầu đo trên
- Hb: chiều dài đầu đo dưới, mỏ dưới của compa
- Lực tì đè min của đầu đo lên phôi: 1 N
- Lực tì đầu đo max: 1.2 N
- Dung sai toàn tầm đo: ±0.06mm
