Đồ gá treo tường cho máy cân bằng laser SWB 10, STABILA 19814

Đồ gá treo tường SWB 10 này được thiết kế để giúp định vị máy cân bằng laser ở độ cao làm việc cần thiết. Nó có hệ thống nam châm để giữ máy ở vị trí cần thiết. Đồng thời, đồ gá này có khả năng điều chỉnh độ cao lên đến 4 inch và có thể điều chỉnh thô và tinh chỉnh để đảm bảo việc căn chỉnh chính xác của tia laser.

Đồ gá treo tường này rất thuận tiện cho công việc trần nhà và có thể gắn chắc trên các thanh ray có độ dày tối đa 3/16 inch. Ngoài ra, có lỗ đóng đinh để cố định đồ gá trên tường. Đồ gá này rất phù hợp khi kết hợp với bộ chuyển đổi cơ sở SUB 10. Đế từ không kèm theo trong bộ, điều này dễ hơn cho bạn khi mua phụ tùng.

STABILA chi nhỏ để bạn tùy chọn cho phần tử nào bị thất lạc hoặc hỏng. Đối với các nhu cầu mua mới hoàn toàn, bạn cần 2 thứ là SWB 10 và SUB 10. Thông thường, trong các bộ máy laser xây dựng, nhà sản xuất đã kèm bộ hoàn chỉnh. Chẳng hạn như máy LAX 600, LAX 600G, LAR 160, LAR 160G. v.v.

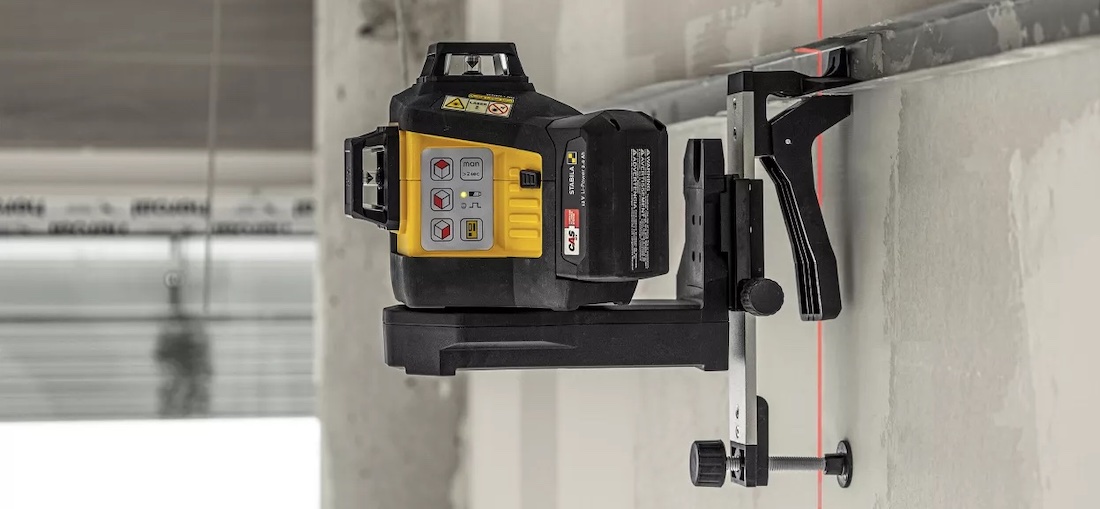

Đồ gá treo tường SWB 10 cho máy cân bằng laser

Để điều chỉnh cao độ của máy laser, SWB 10 cho bạn 2 nút điều chỉnh. Gồm 1 núm xoay chỉnh thô, tức là bạn dịch chuyển nhanh máy trong biên độ 95mm. Sau đó bạn có thêm 1 núm xoay để chỉnh tinh, chuyển dịch lên xuống với bước mịn. Phối hợp cả 2 núm này bạn sẽ có cao độ chính xác mà bạn mong muốn máy cân bằng laser sẽ ở đó.

• Ray trượt bằng hợp kim nhôm, mạ nhám bề mặt.
• Thiết diện thanh ray: 35x5mm
• Hành trình trượt điều chỉnh cao độ: 95mm
• Có 2 núm chỉnh hành trình nhanh.
• Có bulong chỉnh độ nghiêng theo phương thẳng đứng.
• Có móc treo đồ gá lên tường.
• Có kẹp nhựa cứng chuyên dụng để treo SWB 10 lên máng sắt.
• Diện tích má kẹp: 20x30mm
• Kích thước: 245x70x75mm
• Diện tích tiếp xúc với đế từ SUB 10: 45x66mm
• Trọng lượng:
• Phụ kiện cần phối hợp để dùng được: SUB 10 (không bao gồm)

Ngoài ra, đồ gá còn cho phép bạn chỉnh độ nghiêng máy so với phương thẳng đứng. Cách chỉnh này thông qua một bulong tì vào tường với núm xoay đối diện, bên dưới của đế từ SWB 10. Bước ren hợp lý để bạn điều chỉnh nhanh máy về vị trí mong muốn, phần còn lại máy laser sẽ làm.

Để treo đồ gá lên tường, STABILA cũng cho bạn 2 phương pháp.

1. Cách đầu tiên, bạn đóng 1 đinh lên tường ở độ cao mà bạn mong muốn đặt máy. Gá treo SWB 10 có sẵn móc treo bằng nhựa cứng, bạn chỉ việc treo nhưng một khung tranh là xong.

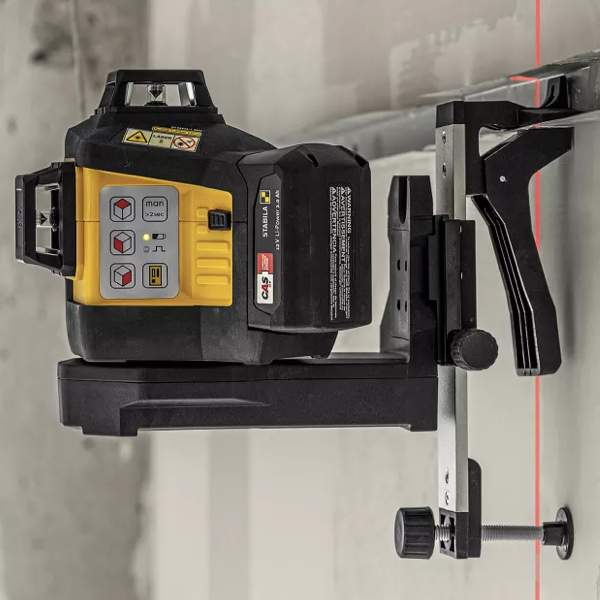

2. Cách thứ 2, nếu bạn có sẵn các máng đi cáp hoặc máng chữ U như ở hình minh họa phía trên. Bạn chỉ cần kẹp đồ gá lên à xong. SWB 10 có sẵn cơ cấu kẹp phía sau lưng bằng nhựa cứng, bản rộng, dày và rất khỏe. Lò xo đán hồi tốt và bạn chỉ việc bóp – nhả.
