Đồng hồ điện tử đo rãnh trong Vogel Germany 2403, bảo vệ ip67

Đồng hồ điện tử đo rãnh trong series Vogel Germany 2403 có độ chính xác từ ±0.005 đến ±0.02mm. Dùng để đo đường kính rãnh bên ngoài của các chi tiết máy. Dụng cụ đo thuộc dòng kiểm tra nhanh hay đo nhanh “quicktest gauge”. Sản xuất tại CHLB Đức. Hiển thị kết quả trên màn hình tinh thể lỏng LCD, rõ nét.

Đồ hồ điện tử Vogel Germany 2403 gồm 2 dòng đo trong và đo ngoài. Mỗi dòng ứng với kiểu dạng đầu đo khác nhau.

• Đo ngoài: ứng với form A, B, C, D, E, F
• Đo trong: ứng với form G, H, K, L.

Các kiểu dáng đầu đo cụ thể như bảng sau:

Kiểu đầu đo ngoài
Form A (đầu bi) Ø 1.5 / 3mm	Form B S/R 0.4mm	Form C (dạng đĩa) Ø 6 / 10mm	Form D (dạng đĩa) Ø 50mm	Form E (đầu bi) Ø 1.5 / 3mm
	Kiểu đầu đo trong

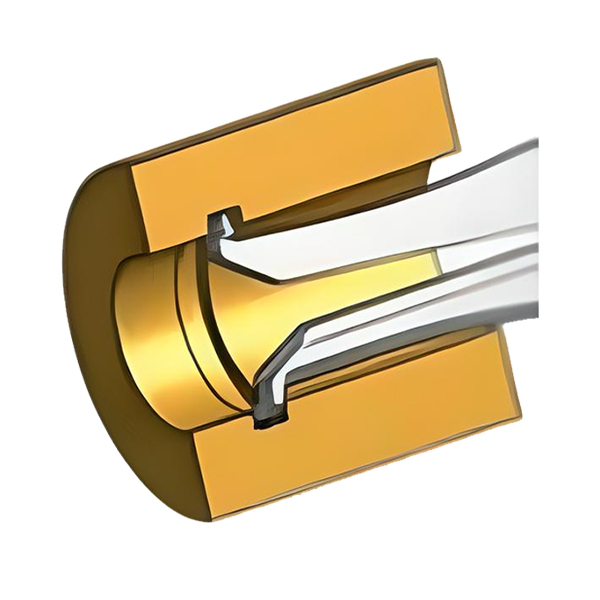

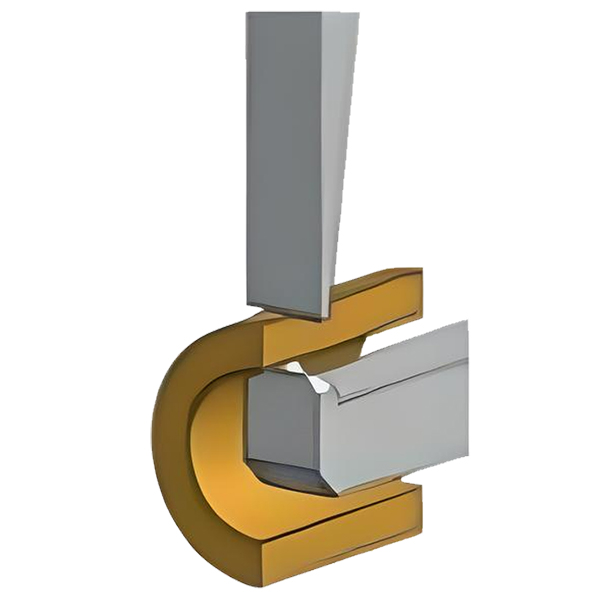

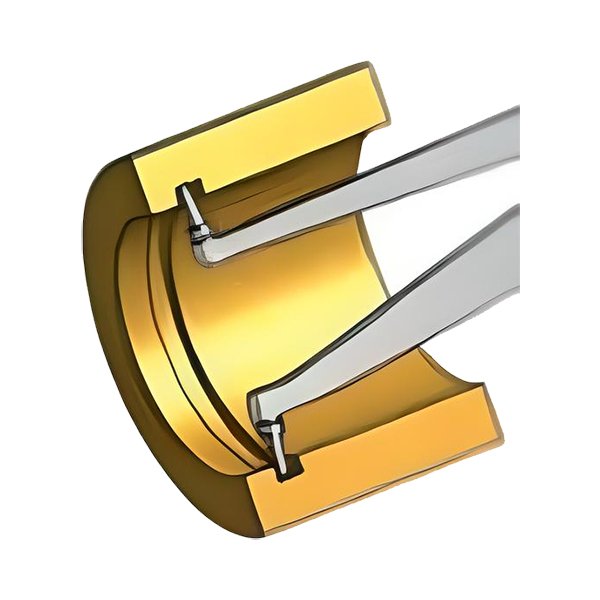

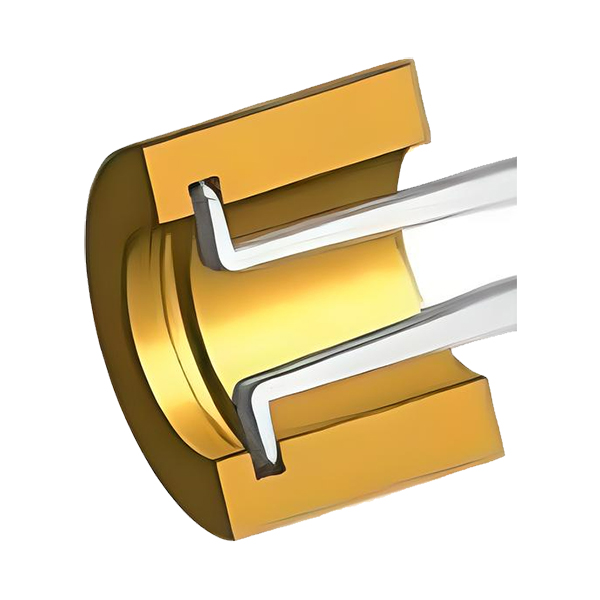

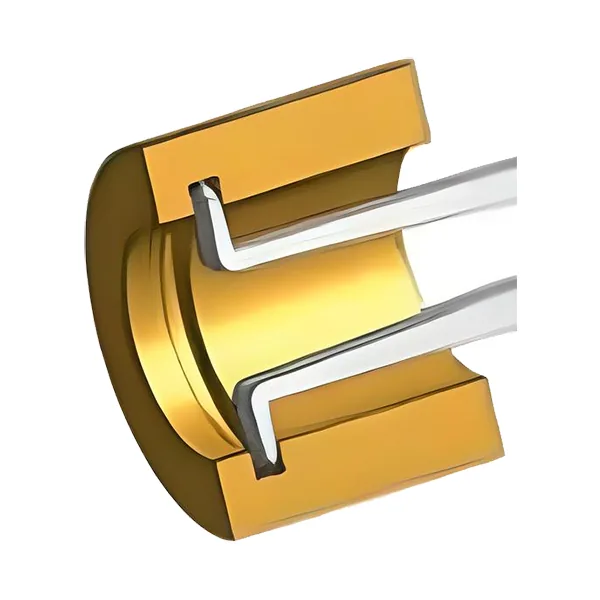

Form F S/R 0.4mm	Form G S/R 0.1mm	Form H (đầu bi) Ø 0.6 mm	Form K (đầu bi) Ø 1 mm	Form L (đầu bi) Ø 1 mm

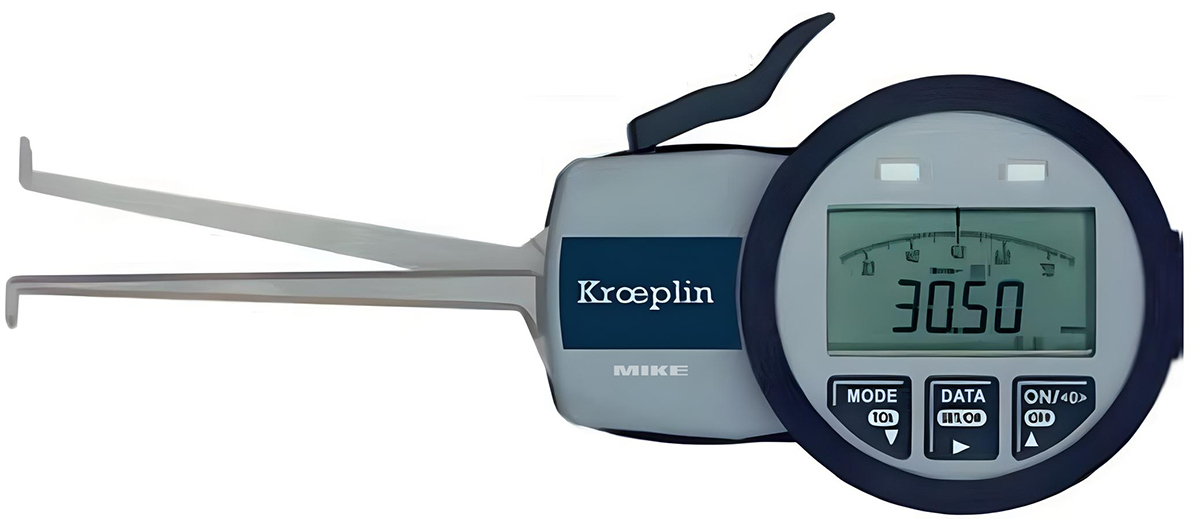

Đồng hồ điện tử đo rãnh trong Vogel Germany 2403
thang đo đến 120mm, IP67

Đồng hồ đo được thiết kế với vỏ bọc nhựa chắc chắn, màn hình LCD hiển thị rõ ràng. Tiêu chuẩn bảo vệ IP67, khả năng chống bụi và nước, phù hợp sử dụng trong các môi trường ẩm ướt. Vỏ bộ chỉ thị bằng nhựa đặc biệt, chỉ thị số rõ nét, dễ đọc.

• Model: 2403
• Loại đo: Đồng hồ điện tử đo rãnh trong
• Dải đo: 2.5-120 mm
• Độ chính xác: ±0.02mm đến ±0.005mm
• Loại tiếp xúc: đầu bi
• Chiều dài: 35-144mm
• Kích thước Hb: 0.9-8 mm
• Kích thước Hf: 0.9-4mm
• Lực đo tối thiểu (Fmin): 0.8-1.3 N
• Lực đo tối đa (Fmax): 1.2-1.87N
• Mức bảo vệ: IP67
• Hiển thị: Màn hình LCD kỹ thuật số
• Kết nối: USB và giao tương thích Mitutoyo (tùy chọn mua riêng)
• Nguồn điện: Pin 1.5V (AA)

Ngàm đo dịch chuyển dễ dàng, đầu đo bằng vật liệu hợp kim tungsten carbide siêu cứng, tăng độ bền của đầu đo. Hai tính chất này giúp cho phép đo dễ dàng hơn và điểm tiếp xúc trực tiếp với phôi sẽ bền hơn. Đơn vị đo cũng chuyển đổi đơn giản từ hệ mét sang inch và ngược lại.

Vogel Germany 2403 có hỗ trợ cổng USB giao tiếp với Mitutoyo, tích hợp dễ dàng với các thiết bị khác trong quá trình thu thập dữ liệu. Hệ thống đo ABS và REL, cùng với hiển thị màu đỏ/xanh để kiểm tra dung sai.

Đồng hồ sử dụng pin 1.5V loại AA (mã 90003) mang lại thời gian sử dụng lâu dài và dễ dàng thay thế khi cần thiết.

Vogel Germany 2403 đa dạng thang đo trong

Dòng họ này với cùng mã hiệu 2403xx, trong đó biến thể x sẽ đại diện cho kiểu đầu đo và thang đo khác nhau. Bạn xem chi tiết trong bảng thông số kỹ thuật dưới đây.

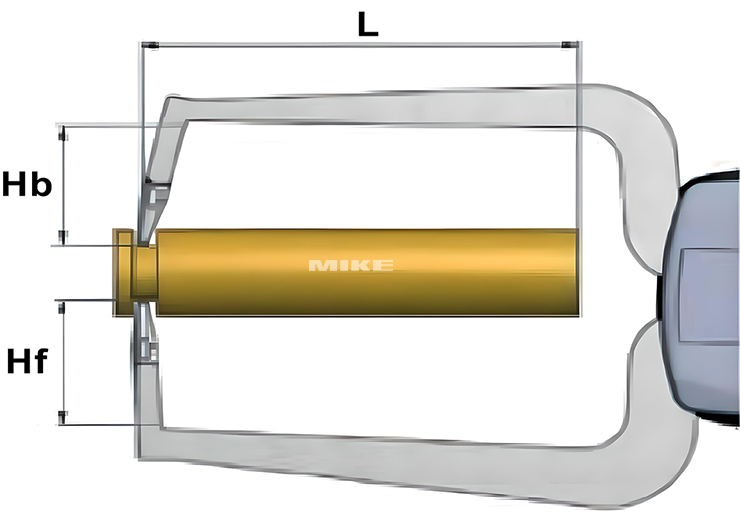

Hb và Hf là 2 chỉ số bạn cần quan tâm khi đo phôi có kết cấu thù hình phức tạp. Hãy kiểm tra xem liệu nó có vướng víu ảnh hưởng tới khả năng tiếp xúc của đầu đo hay không? Bạn phải xem xét cả 2 hướng của ngàm, trường hợp đo với trục trơn suốt thì khỏi phải nghĩ.

Cách chọn đầu đo phù hợp với phép đo của bạn

Để dễ hiểu bảng trên đây và bạn cũng dễ lựa chọn cho mình đồng hồ đo rãnh điện tử một cách dễ dàng. Bạn hãy theo chỉ dẫn sau:

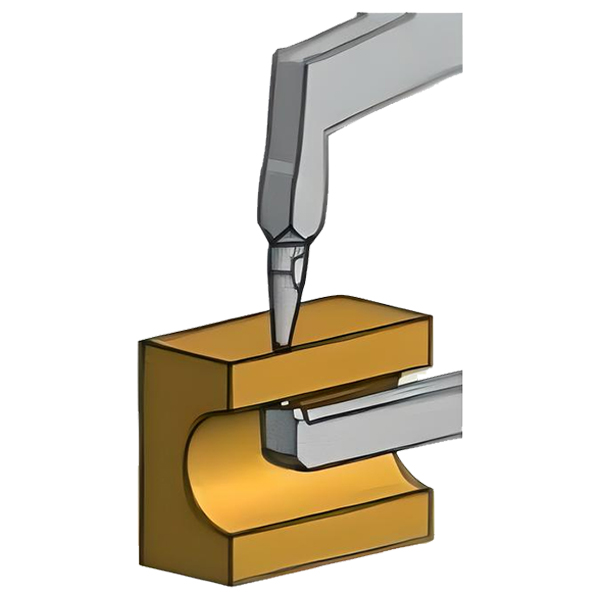

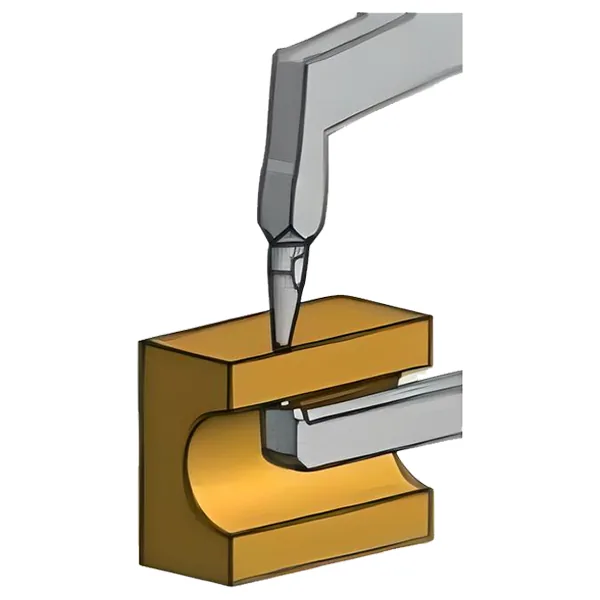

• Chọn kiểu đầu đo, tương ứng cột xanh lè trên đây. Ví dụ kiểu A có điều đầu dạng cầu, dùng cho mặt phẳng hoặc cong. Có 2 loại đường kính bi cầu tương ứng là Ø1.5mm hoặc Ø3.0mm. Đối với loại đo rãnh ngoài này chỉ có đường kính bi Ø3.0mm.

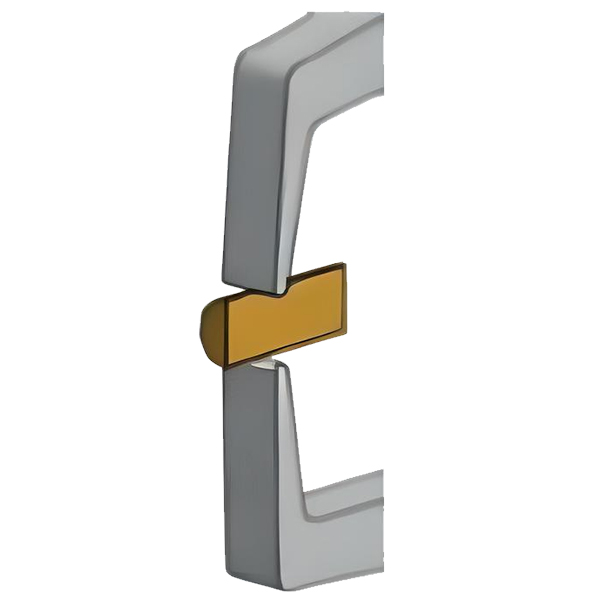

• Form B hay đầu đo kết hợp với 1 mặt phẳng và mặt trong của đầu đo dạng cong với bán kính R = 0.40mm. Loại đầu tiếp xúc này dùng cho các phép đo trên cạnh của phôi.

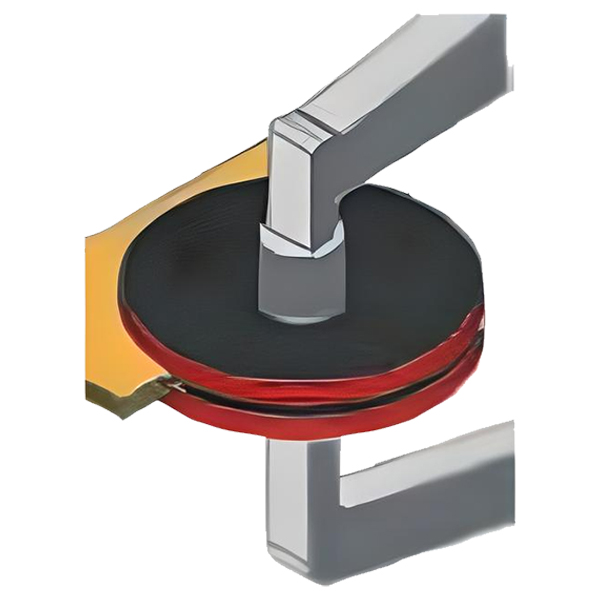

• Form C và D đều cùng cho đo phôi có bề mặt phẳng, tùy theo diện tích tiếp xúc, bạn chọn đường kính đĩa phù hợp. Dòng này có 2 loại đường kính đĩa là Ø6mm và Ø50mm. Đường kính lớn Ø50mm thường đúng đề đo độ dày tấm kim loại.

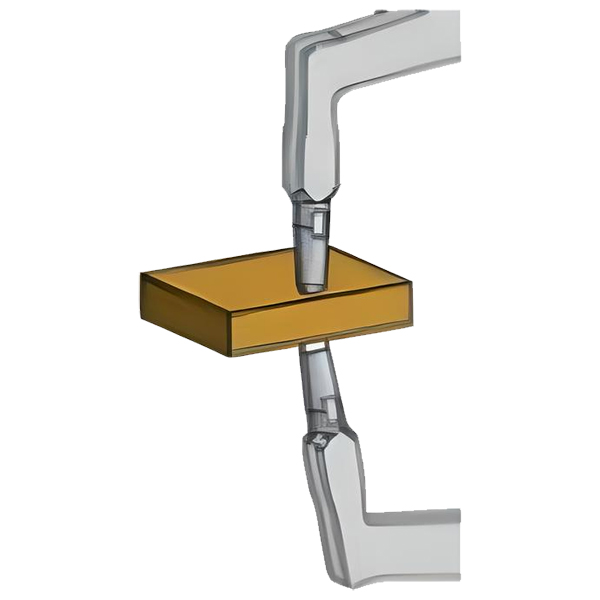

• Đầu tiếp xúc kiểu E, loại này dùng đo độ dày phôi với bề mặt rãnh hẹp. Bạn tùy chọn theo 2 loại đường kính khác nhau của bi cầu.

Thuật ngữ ABS and REL measuring system hiểu như thế nào?

Đo lường tuyệt đối và tương đối hiểu như thế nào? Thực ra nên hiểu là giá trị tuyệt đối. Vì đời này chẳng có cái gì là tuyệt đối cả, mọi thứ đều chỉ tương đối mà thôi. Nhưng sự hiểu biết hạn hẹp thì là “tuyệt đối”.

• ABS (Absolute): Hệ thống đo tuyệt đối, tức là đo lường từ điểm gốc cố định đã được thiết lập trước đó. Khi bật dụng cụ, giá trị đo sẽ bắt đầu từ giá trị gốc này mà không cần phải cài đặt lại mỗi khi khởi động.
• REL (Relative): Hệ thống đo tương đối, cho phép thiết lập lại điểm gốc tùy theo nhu cầu tại bất kỳ vị trí nào để đo các khoảng cách tương đối từ điểm đó.

Red/green display for tolerance measurement

• Màn hình hiển thị màu đỏ/xanh lá: Chức năng này dùng để hiển thị kết quả đo lường so với giá trị dung sai đã được cài đặt. Nếu giá trị đo nằm trong khoảng dung sai cho phép, màn hình sẽ hiển thị màu xanh lá. Nếu vượt quá dung sai, màn hình sẽ hiển thị màu đỏ để cảnh báo.

Đồng hồ điện tử đo rãnh trong series Vogel Germany 2403 ứng dụng đo lường trong ngành công nghiệp cơ khí. Bao gồm kiểm tra nhanh các linh kiện hoặc vật liệu. Phạm vi đo lường và độ chính xác cao phù hợp cho các công việc yêu cầu độ chính xác cao trong các môi trường khác nhau.
