Đồng hồ đo độ dày dây cáp 24042, tiếp điểm con lăn

Mã: 24042

Đồng hồ đo độ dày dây thép liên tục, thiết kế đặc biệt để đo độ dày ren. Dây kim loại, lá kim loại mỏng, loại đặc biệt có gắn đĩa 2 bên cạnh bánh phía dưới để vật đo không bị trượt ra.

Mô tả

Đồng hồ đo độ dày dây thép liên tục 0-5 mm. Độ chính xác ±0.01mm. Sản xuất tại CHLB Đức. Mặt trong dụng cụ đo có kim chỉ số vòng quay của kim chính. Khung bằng thép đúc. Model 240425 và 240426 là hai phiên bản của đồng hồ đo độ dày dây cáp 24042. Cả hai phiên bản đều có cùng thang đo từ 0-5mm, độ chính xác 0,01mm, kích thước bánh xe 8,7 x 8,4mm và độ sâu cánh tay là 50mm. Tuy nhiên, Model 240426 còn đi kèm với đĩa bên (side discs) trong khi Model 240425 không có đi kèm đĩa bên.

Đặc biệt ứng dụng khi đo các bản mỏng hoặc dây đang chạy trên dây chuyền. Đo độ dày dây khi cuộn vào rulo. Đĩa bên (side discs) là một phụ kiện được cung cấp kèm theo Model 240426. Chúng được gắn vào bánh xe dưới để hỗ trợ việc đo độ dày của các vật liệu có bề mặt không phẳng hoặc không đều. Điều này giúp đảm bảo độ chính xác và tin cậy trong quá trình đo.

Đồng hồ đo độ dày dây cáp

  • Thiết kế đặc biệt để đo độ dày ren. dây kim loại, lá kim loại mỏng
  • Loại đặc biệt có gắn đĩa 2 bên cạnh của bánh phía dưới để vật đo không bị trượt ra
  • Khung dụng cụ làm bằng thép đúc cứng, phủ sơn véc ni bóng.
  • Vành ngoài đồng hồ có thể xoay được (240426) hoặc không xoay được (240425).
  • Đồng hồ có gắn cần để nhấc trục đo
  • Áp lực đo khoảng 1.2N
  • Dải đo: 0-5 mm
  • Độ chính xác hiển thị 0.01mm
  • Độ sâu ngàm đo: 50mm
  • Độ dài và đường kính bánh xe: 8.7×8.4mm
  • Giá trị dải đo của đồng hồ: 1 mm
  • Trọng lượng: 400g

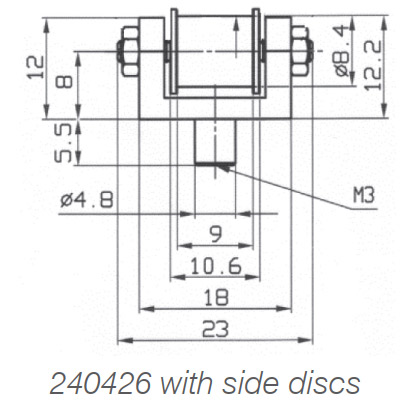

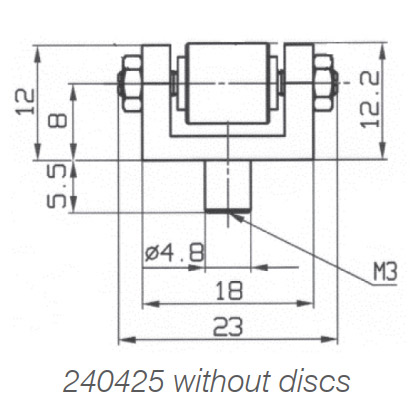

Ở 2 phiên bản này, chỉ khác phần rulo cuộn cáp có hoặc không có đĩa chặn chống tuột cáp. Đối với mã đặt hàng 240426, rulo có 2 đĩa chặn 2 bên, tạo thành rãnh đỡ cáp chống tuột khỏi khu vực đo. Đặc biệt khi bạn kéo sợi cáp tới lui.

Đồng hồ đo độ dày dây thép liên tục, tiếp điểm con lăn, độ chính xác 0.01mm Đồng hồ đo độ dày dây thép liên tục, tiếp điểm con lăn, độ chính xác 0.01mm

Đồng hồ đo độ dày dây cáp 24042 của Vogel Germany

còn được gọi là Käfer, là một thiết bị được thiết kế đặc biệt để đo lường các loại ren, dây, sợi, màng và các vật liệu tương tự. Đồng hồ có các tính năng và thông số kỹ thuật sau:

  1. Thiết kế: Đồng hồ đo độ dày dây cáp 24042 có khung được làm từ gang chắc chắn và được sơn phủ lớp sơn bền. Điều này đảm bảo sự độ bền và độ chính xác của thiết bị.
  2. Bánh xe đo: Bánh xe đo được làm cứng và mài mịn để đảm bảo độ chính xác cao trong quá trình đo. Kích thước của bánh xe là 8,7 x 8,4mm.
  3. Độ chính xác: Đồng hồ có thang đo từ 0-5mm và độ chính xác đạt 0,01mm. Điều này cho phép bạn đo lường với độ chính xác cao và đọc kết quả một cách chính xác.
  4. Đồng hồ chỉ thị: Đồng hồ có một chỉ thị quay với vạch chia xoay được bằng vòng ngoài có răng cưa. Điều này cho phép bạn điều chỉnh và đọc kết quả đo một cách dễ dàng.
  5. Đòn bẩy nâng trục: Đồng hồ có một đòn bẩy nâng trục cho phép bạn nâng trục đo để đặt vật liệu vào giữa bánh xe đo một cách thuận tiện và chính xác.
  6. Áp lực đo: Đồng hồ có áp lực đo xấp xỉ 1,2 N, đảm bảo áp lực đo phù hợp và ổn định trong quá trình đo.

Đồng hồ đo độ dày dây cáp 24042 của Vogel Germany, Käfer, là một công cụ chất lượng cao được sử dụng rộng rãi trong ngành công nghiệp để đo lường độ dày của các vật liệu như ren, dây, sợi và màng. Với thiết kế chắc chắn, độ chính xác cao và tính linh hoạt trong việc đo đạc, nó là một công cụ quan trọng cho các ứng dụng đo lường chính xác trong ngành công nghiệp.



Mã sp Mua Thang đoĐộ mở ngàmĐộ chính xác
240425
0-5mm50mm±0.01mm
240426
0-5mm50mm±0.01mm
  • Chờ nhập 4-8 tuần
