Máy uốn ống thủy lực cầm tay REMS Hydro-Swing, OD Ø22mm

REMS Hydro-Swing là dòng máy uốn ống thủy lực cầm tay chuyên dụng cho ống đồng, inox, thép và ống composite nhiều lớp. Thiết bị này dùng lực thủy lực để tạo đường cong chính xác đến 90°, áp dụng ngay tại vị trí lắp đặt.

Cấu trúc truyền lực thủy lực giúp người vận hành uốn ống nhanh, không cần nung hay gia nhiệt. Mỗi đường uốn có thể hoàn thành trong vài giây. Với khối lượng chỉ 2,4 kg, máy cầm gọn, dễ di chuyển và hoạt động hiệu quả ngay cả ở vị trí thao tác hạn chế.

Bộ uốn dùng cho nhiều loại ống: đồng mềm Ø 10 – 22 mm, thép mỏng Ø 10 – 18 mm, ống inox Ø 15 – 22 mm, ống composite Ø 14 – 32 mm. Các chi tiết tiếp xúc được gia công từ thép ống thủy lực cuộn cán nguội, tích hợp van quá áp và cơ cấu bảo vệ hành trình piston.

Máy có góc uốn lên tới 90^o. Sử dụng nhanh chóng, linh hoạt. Khi cần uốn trên ống đã lắp đặt, phụ kiện Device H-S reverse bending giúp thao tác ngược hướng dễ dàng. Toàn bộ hệ thống Hydro-Swing được đóng trong vali thép chịu lực, đảm bảo vận chuyển an toàn.

Máy uốn ống thủy lực cầm tay REMS Hydro-Swing
đường kính 22mm

Bộ khuôn uốn làm từ polyamide gia cường sợi thủy tinh hoặc nhôm cứng, có vạch chia góc khắc laser giúp định vị góc uốn chính xác. Hệ thống gá con lăn uốn H-S Ø 10–26 mm kèm back former Ø 32 mm định tâm ống, tránh móp méo trong quá trình uốn.

Thiết bị uốn ống cầm tay hoạt động bằng thủy lực Ø 10 – 32 mm. Có nhiều cấu hình khác nhau tùy theo số lượng khuôn đi kèm.

• Ống đồng mềm: Ø10 – 22 mm, Ø ⅜ – ⅞”, dày ≤ 1 mm.
• Đồng bọc phủ Ø10 – 18 mm, Ø ⅜ – ⅝”, dày ≤ 1 mm
• Inox stainless, thép mạ nikel: Ø12 – 22 mm, dày ≤ 1.2 mm
• Ống thép Ø12 – 18 mm, dày ≤ 1.2 mm,
• Ống thép kỹ thuật: Ø10 – 22 mm, dày ≤ 1.5 mm
• Ống composite: Ø14 – 32 mm.

Hydro-Swing 22 V dùng motor điện-thủy lực 380 W, lực đẩy 9 kN. Nguồn pin Li-Ion 22 V (2,5 – 9,0 Ah) cho phép uốn khoảng 110 – 396 lần Ø 22 mm mỗi lần sạc. Cơ cấu bơm lệch tâm giúp phản hồi lực nhanh, có đèn LED chiếu sáng vùng làm việc và nút ngắt an toàn.

Pin và sạc REMS Li-Ion 22 V tương thích với các máy cùng hệ thống pin của hãng. Có thể dùng nguồn 220 – 240 V / 15 A thay pin khi làm việc cố định.

Thông số kỹ thuật và tính năng

• Loại: Hydro-Swing (tay) / Hydro-Swing 22 V (pin)
• Lực uốn: 9 kN
• Góc uốn tối đa: 90°
• Phạm vi ống: Ø 10 – 32 mm
• Vật liệu: đồng, inox, thép mỏng, composite
• Khuôn uốn: polyamide hoặc nhôm, có thang góc
• Bộ gá con lăn: H-S Ø 10–26 mm, back former Ø 32 mm
• Thời gian uốn Ø 22 mm: 8–18 s (tùy phiên bản)
• Trọng lượng: 2,4 kg (tay), 3,0 kg (pin)
• Nguồn điện: thủy lực tay / pin Li-Ion 22 V hoặc 220 V
• Xuất xứ: Germany

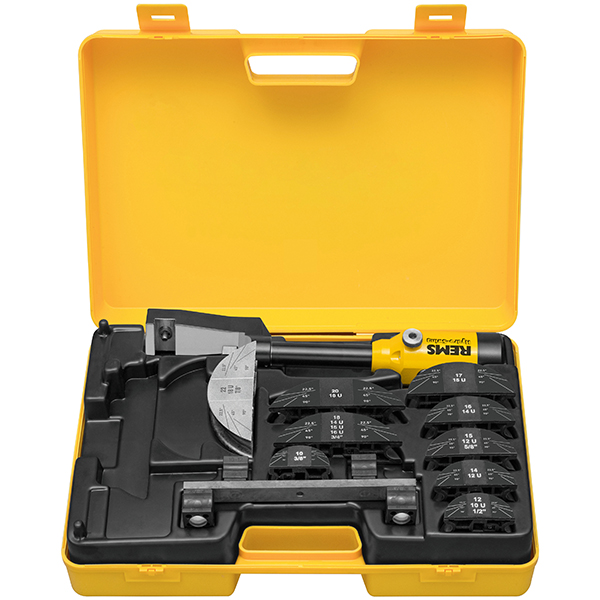

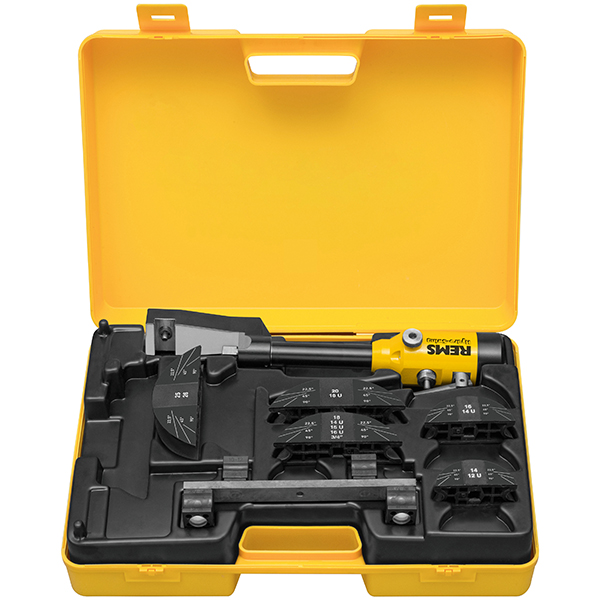

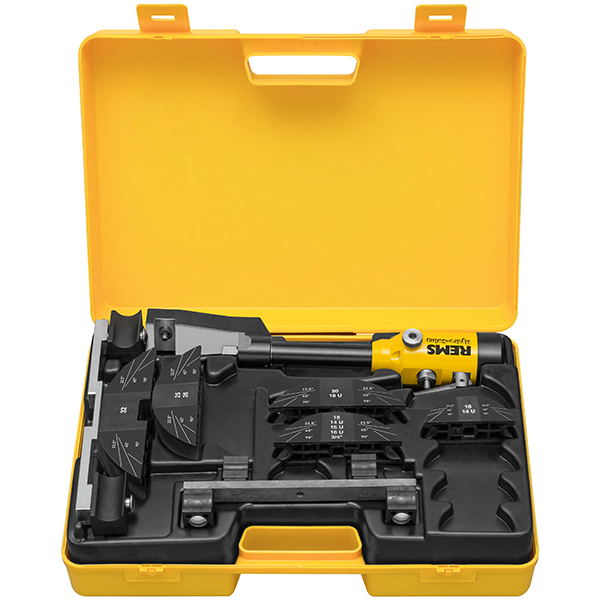

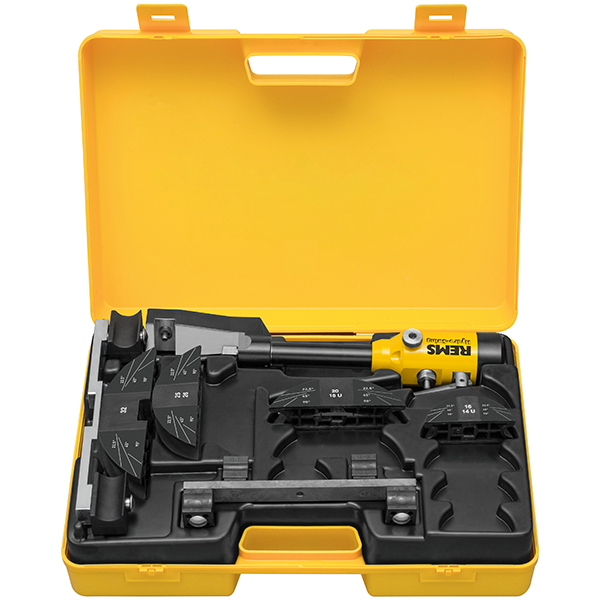

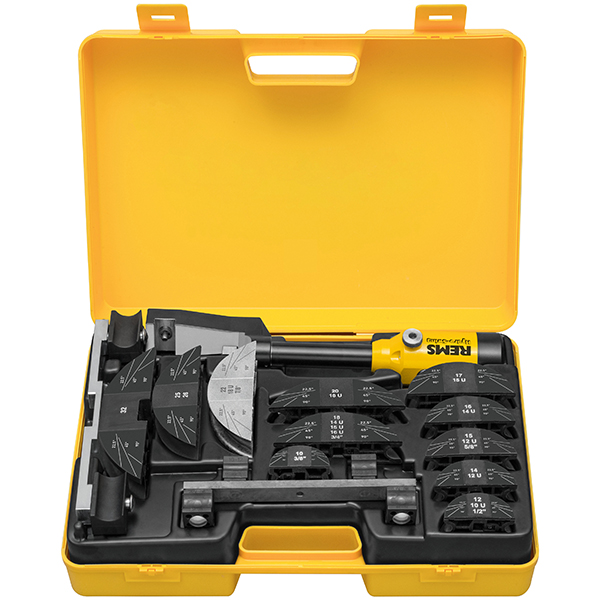

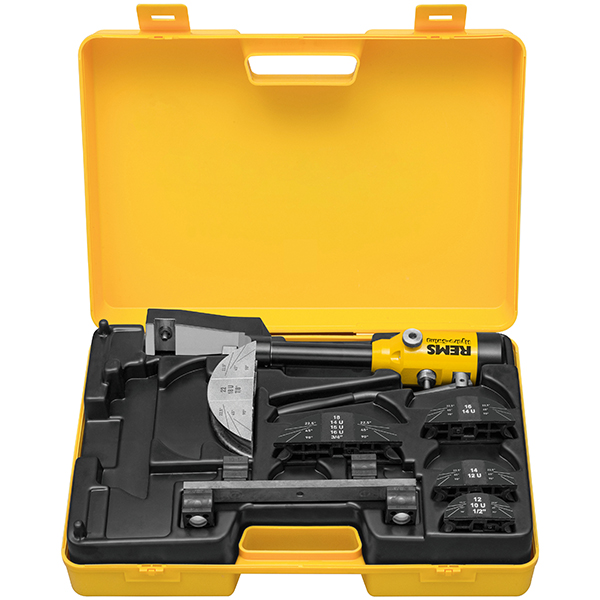

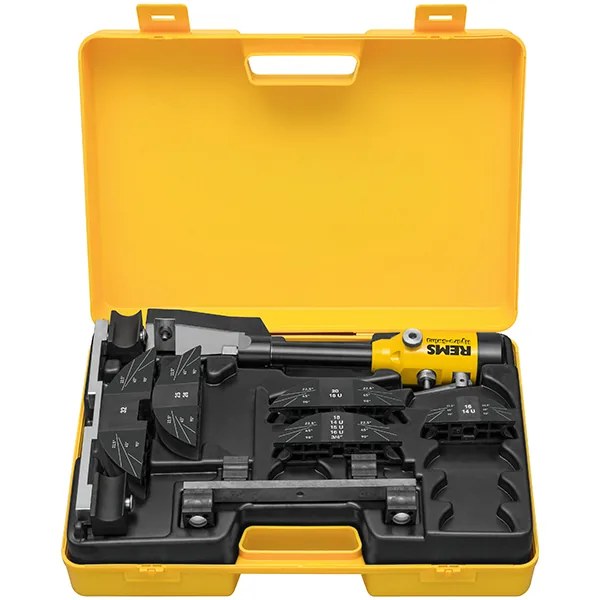

Cấu hình bộ đầy đủ

• Máy uốn REMS Hydro-Swing hoặc Hydro-Swing 22 V
• Bộ khuôn uốn (bending formers) theo kích thước ống
• Bộ gá con lăn H-S Ø 10–26 mm và Ø 32 mm
• Phụ kiện reverse bending (tùy chọn)
• Nguồn pin Li-Ion 22 V và sạc nhanh REMS

Hydro-Swing được dùng phổ biến trong lắp đặt ống nước, sưởi, khí nén, điều hòa và lạnh công nghiệp. Thiết bị cho phép thợ uốn trực tiếp tại vị trí lắp mà không cần nối fitting, giảm rò rỉ và tiết kiệm vật tư. Cấu trúc thủy lực bảo đảm lực truyền đều, cho mối uốn mịn, không nhăn và không giảm tiết diện ống.
