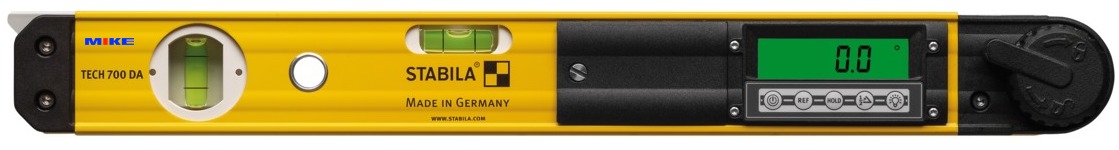

Thước đo góc điện tử STABILA TECH 700DA, 2 bọt thủy

Thước đo góc điện tử TECH 700DA, 2 bọt thủy, độ chính xác 0.029°. Chức năng nivo hay cân bằng như một tính năng mở rộng phạm vi ứng dụng cho thước. Đo cân bằng sẽ dạng cơ, bạn đọc vị trí cân bằng thông qua bọt thủy. Thước mở ra kiểu chữ V, cánh mở sẽ được dấu kín trong khoang khi kết thúc quá trình đo.

Xác định giá trị góc trong khoảng từ 0^o đến 270^o, lớn hơn góc bẹt. Có 2 bọt thủy đứng – ngang, độ chính xác ở chiều thuận ±0.029^o hay 0.5mm/m. Độ chính xác đảo ngược thước ±0.043^o = 0.75mm/m. Bảo vệ kháng nước cấp IP 54. Sản xuất tại CHLB Đức.

Xác định góc cực nhanh và điều chỉnh trong 270^o. Màn hình có đèn chiếu sáng nền xanh, dễ đọc, tương phản cao. Trên thước đo góc điện tử 450mm có có khóa hãm hay chốt độ mở của góc. Núm xoay lớn, dễ vận hành. Phần thân chính của thước bằng hợp kim có gân gia cường, chịu uống.

Thước đo góc điện tử TECH 700DA

• Mã đặt hàng: 18903
• Thuộc họ: TECH 700DA
• Độ chính xác thuận: 0.029^o = 0.5mm/m
• Độ chính xác đảo ngược: 0.043^o = 0.75mm/m
• Độ chính xác góc nghiêng: ±0.1^o
• Thang đo khoảng cách giới hạn góc: 0^o – 270^o
• Số mặt tiếp xúc đo: 1
• Số bọt thủy: 2 bọt, bao gồm 1 đứng – 1 ngang
• Đầu thước: loại tiêu chuẩn, bọc nhựa cứng.
• Chế độ hiện thị: ^o
• Xuất xứ: Made in Germany



Thanh dẫn hướng mở góc phẳng 2 mặt, dễ tiếp cận cạnh còn lại của góc khi đo. Có chế độ tham chiếu đo để xác nhận nhanh khi đo. Hiểu đơn giản là nó có thể đặt vị trí xuất phát từ bất kỳ điểm nào mở ra của thước.

Chức năng HOLD giữ kết quả đo trên màn hình, thuận tiện khi đo, xem lại khi đọc kết quả. Phím nhấn vật lý tin cậy, cho cảm giác nhấn trung thực. Độ chính xác trị đọc góc ±0.1^o

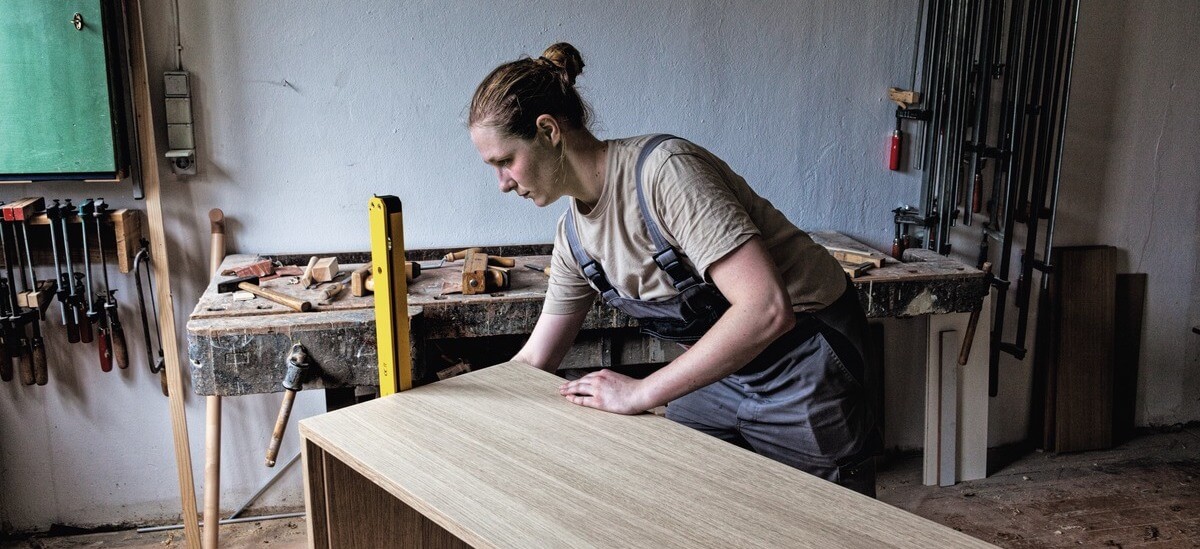

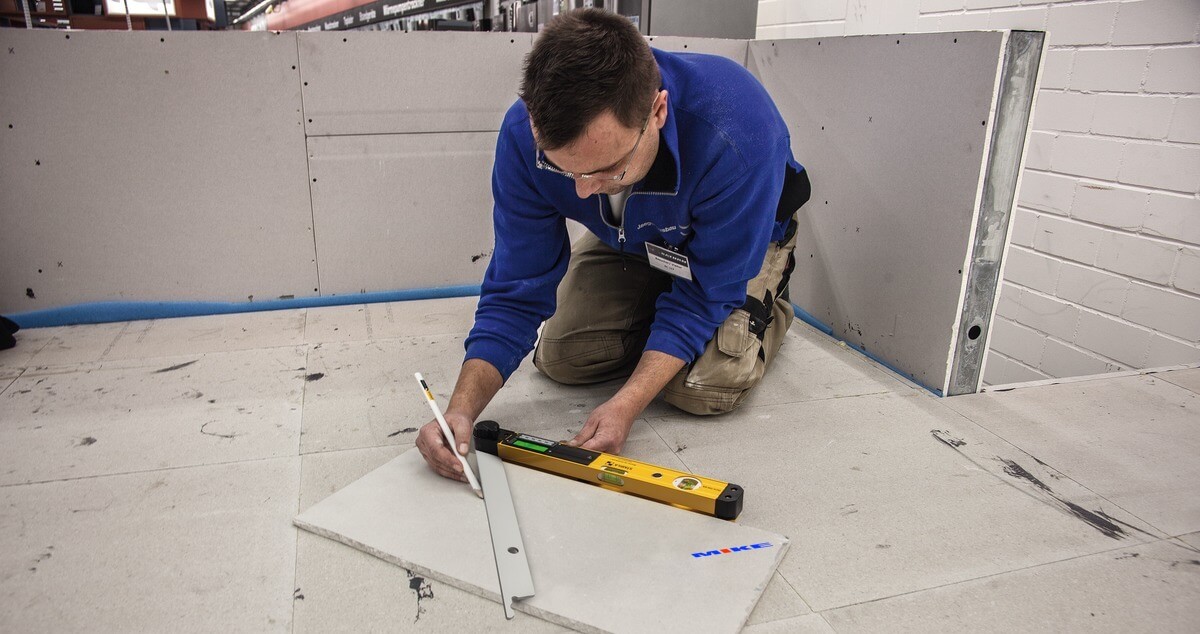

Chức năng đặt góc chuẩn ứng dụng nhiều cho thợ mộc, góc xiên khác nhau trong quá trình thi công. Sử dụng núm xoay khóa góc ở gốc của thước. (bản lề)

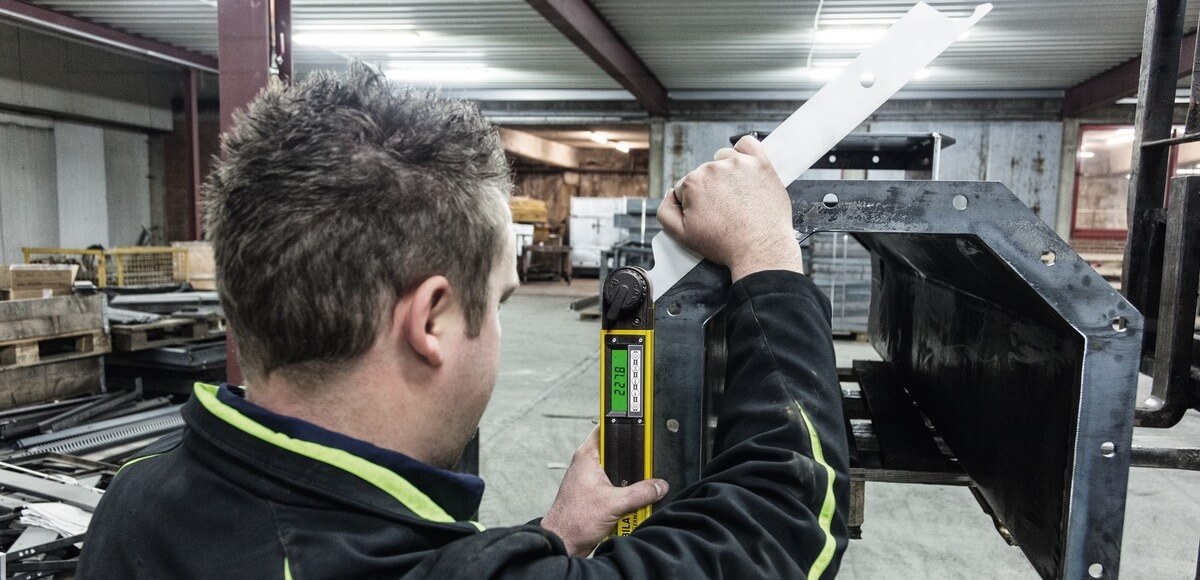

Ứng dụng thực tế của thước đo góc vào công nghiệp hàn kết cấu kim loại.

• Xác định góc nhanh trong cả góc trong và ngoài trong pham vi 0° – 270°
• Hiển thị số đo có kích thước lớn, đèn chiếu sáng nền tương phản dễ đọc. Điều chỉnh được 2 mức sáng khác nhau.
• Khoác vị trí và giá trị góc đo được.
• Bọt thủy đứng – ngang sử dụng khi cách nhôm khép lại.
• Cánh đo có 2 mặt phẳng tiếp xúc, thuận tiện trong mọi thao tác đo góc trong – ngoài.
• Chức năng tham chiếu REF cho phép bạn so sánh các vị trí khi đo.
• Chức năng HOLD, giữ kết quả đo trên màn hình.
• Hiển thị số đo góc của đường phân giác. Hiểu đơn giản là góc chia đôi. Đơn giản là nhất nút có sẵn trên thước.
• Tự động chuyển sang chế đo tự động sau 60 giây không sử dụng
• Độ chính xác cao: ± 0.1°.
• Cấp bảo vệ: IP 54.

Thước đo góc điện tử TECH 700DA có kết cấu như thế nào?

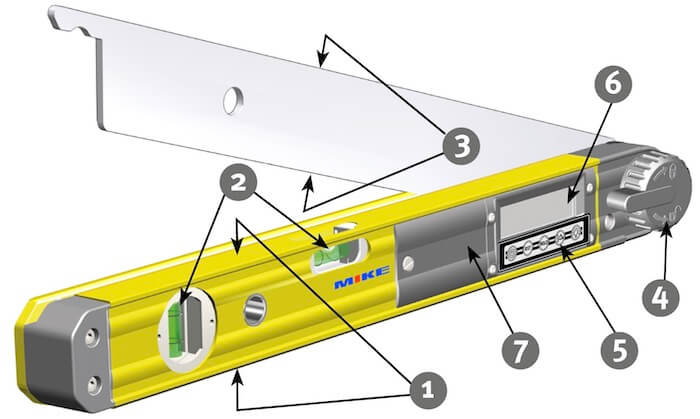

Thanh cái hay cánh thuận của thước bằng nhôm đúc có các đường gân gia. cường, sơn màu vàng đặc trưng. Bọt thủy và các thành phần điện tử của thước góc được đúc cứng trong lòng khung nhôm. Chắc chắn, cảm giác cầm tương đối đằm tay.

1. Mặt đo, tiếp xúc với góc.
2. Bọt thủy đứng
3. Cánh động đo góc, mài phẳng 2 cạnh, nhôm đúc nguyên khối, có lỗ treo thẳng hước với cánh tĩnh.
4. Khóa góc dạng núm xoay bằng nhựa cứng.
5. Các phím chức năng của thước. Phím vật lý.
6. Bộ chị thị LCD có đèn chiếu sáng nền điều chỉnh được độ sáng ở 2 mức khác nhau.
7. Khoang chứ pin có gioăng làm kín. Chống thấm nước.

Liên kết giữa mặt trước và sau của thước đo góc điện tử tạo thành khoang trống cho cánh động. Cảm giác tay mở cánh động rất chắc và dừng dứt khoát.

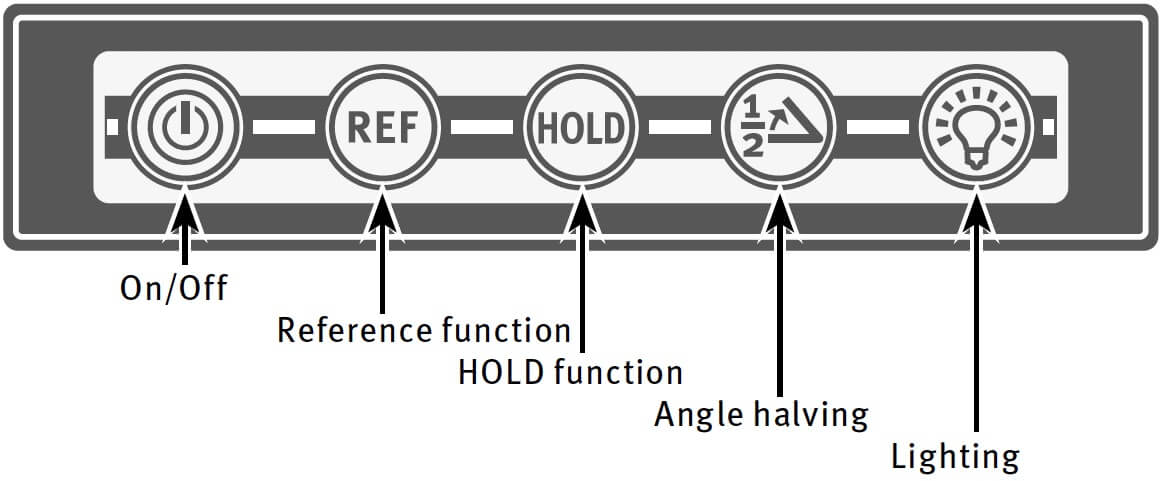

Thước đo góc điện tử có số nút nhất tối giản, do vậy một nút thường mang nhiều chức năng. Tùy theo số lần nhấn và giữ phím sẽ kích hoạt chức năng khác nhau.

• Nút ON/OFF ngoài chức năng tắt mở thước, nó còn có chức năng kích hoạt hiệu chuẩn thước.
• REF: kích hoạt chức năng tham chiếu hay so sánh góc, hoặc đặt lại vị trí zero bất kỳ.
• HOLD: chức năng giữ kết quả đo, nhấn 1 phát thì kích hoạt, nhấn phát nữa thì bỏ.
• Angle halving: góc tia phân giác hay 1/2 góc.
• Lighting: Đèn chiếu sáng nền. Bình thường đèn không sáng, nhấn 1 phát nó sáng mức 1, phát nữa sáng mức 2 cao hơn. Tiếp tục 1 cú nữa nó tắt đèn.

Các sử dụng thước đo góc điện tử TECH 700DA

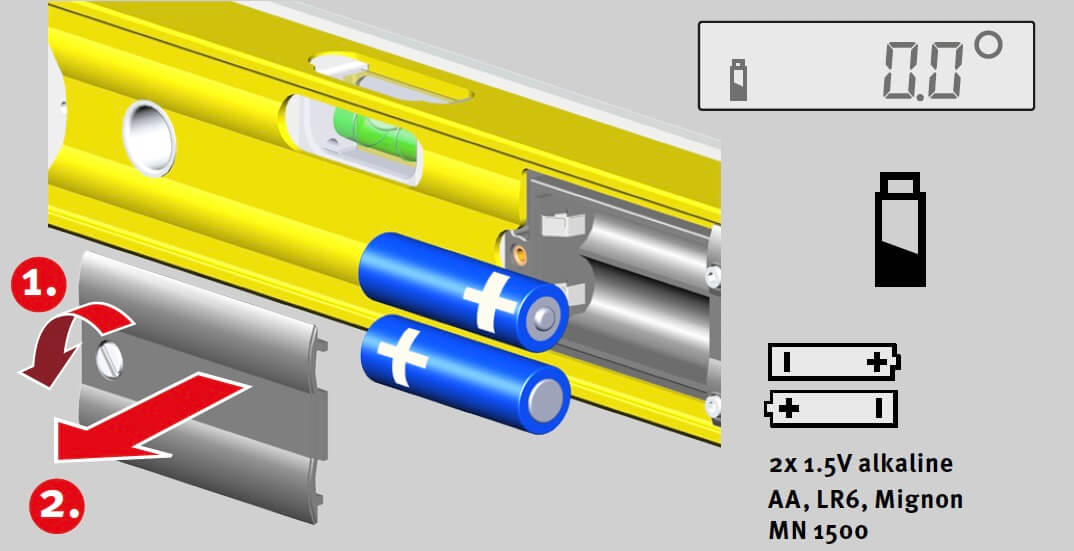

Khoang chứa pin được đậy kín bằng nắm nhựa, bắt vít chặt. Thước sử dụng 2 cục pin AA loại LR6. Mở nắp bằng cách tháo con vít ra và nhét pin vào thôi. Chuyện dễ như ăn bún.

Khi pin yếu, trên màn hình LCD sẽ hiển thị trạng thái nên thay pin. Tốt nhất là bạn thay ngay khi có thể. Trường hợp nếu không dùng trong một thời gian dài thì hay bỏ pin ra ngoài. Tránh tình huống pin bị chảy nước làm hỏng các cơ phận khác.

Không đè nén hay gây áp lực lên pin để tránh hỏng và gây cháy nổ pin. Khi lắp pin cần đảm bảo đúng chiều quy ước của nhà sản xuất.

---

Sau khi gắn pin thì thước TECH 700DA đã sẵn sàng sử dụng. Tất nhiên là bạn phải xiết con vít đủ để nó không bị nước xâm nhập. Thước chỉ có khả năng chống nước ở cấp bảo vệ IP54. Có nghĩa bạn dùng dưới trời mưa thì cũng không sao, bạn có thể lau chùi nó bằng khăn ướt. Nhưng không thể ném nó xuống nước hay ngâm vào trong thùng nước lạnh.

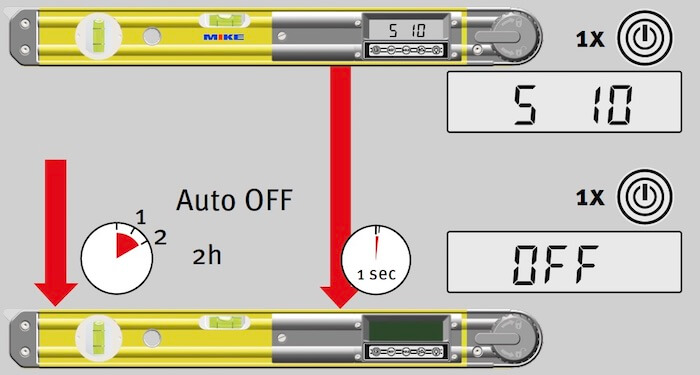

Khi bật thước lên, thông số đầu tiên bạn nhận được trên màn hình là phiên bản phần dẻo của thước S x.xx. Chương trình điều khiển và hiển thị của thước khi xuất xưởng. Như vậy chúng có thể sẽ khác nhau giữa các thước đo góc điện tử, tùy theo nó xuất xưởng khi nào. Điều này không quan trọng, dù là phiên bản nào thì nó vẫn toàn năng của thước. Tắt thước bằng cách nhấn 1 cú nữa vào phím ON/OFF. Khi ấy màn hình LCD sẽ hiện lên chữ – OFF – trong vòng 1 giây. Trường hợp bạn không dùng thước nữa, nó sẽ tự tắt sau 2h không có tác động nào.

---

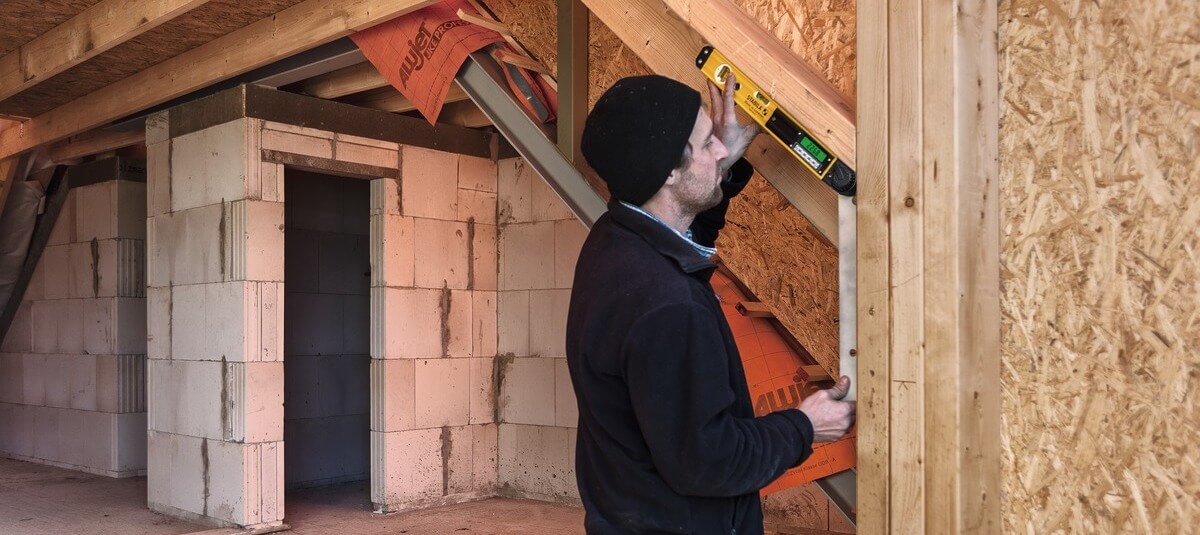

Thao tác đo và chuyển chức năng của thước góc điện tử

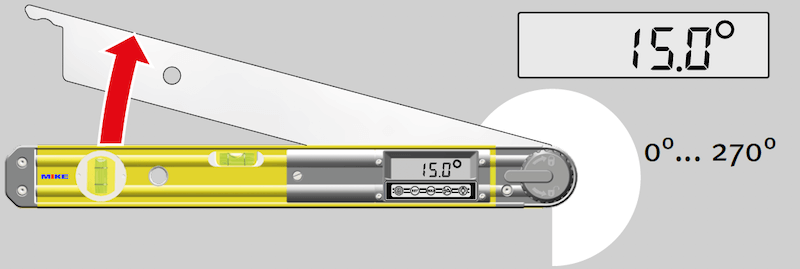

Giữ phần thân thước cố định ở một cạnh, mở cánh thước tới vị trí cánh còn lại của góc đo. Bản lề của thước đo góc điện tử cho phép dừng lại chính xác vị trí mong muốn. Bạn cũng có thể tinh chỉnh để có góc đo chính xác nhất bằng cách nhấc nhẹ đầu cánh.

2 cạnh của cánh góc song song với nhau nên bạn có thể tì một trong 2 đường trong ngoài để phù hợp với góc đó. Núm xoay khóa thước sử dụng khi bạn muốn cố định góc. Bấm phím HOLD nếu muốn giữ giá trị hiển thị trên LCD.

---

Chức năng nivo của thước đo góc điện tử

Thước có 2 mặt phẳng đo nên bạn có thể đo cả chiều thuận lẫn chiều nghịch của nivo. Bọt thủy đứng – ngang sử dụng cho các ứng dụng cân bằng. Độ chính xác của thước thủy như hình vẽ kế bên.

Chiều đảo nghịch thước thủy bao giờ cũng có độ chính xác thấp hơn chiều thuận. Tuy nhiên với 0,75mm/m hay 0,043 độ là siêu chính xác rồi. Đủ để bạn dùng. Cách đọc vị trí bọt thủy hay xác định vị trí bọt thủy phụ thuộc nhiều vào kỹ năng đọc và hướng nhìn.

---

Chức năng đo góc vát mép

Có vẻ hơi khó mô ta chức năng này của thước đo góc điện tử TECH 700DA, nhưng bạn hiểu đơn giản là thước đo được góc vát trong kỹ thuật vát mép.

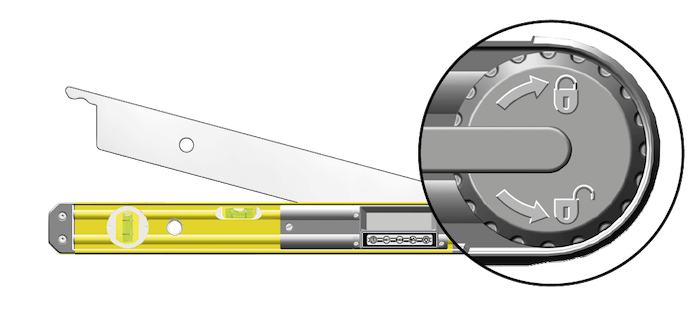

TECH 700DA có núm xoay ở bản lề, bạn dùng nó để khóa cứng một giá trị cố định của góc và sử dụng đồng gạng cho nhiều vị trí khác nhau. Vận hành chỉ việc gạt qua vị trí khoác hoặc mở như hình bên.

Bạn vui lòng tham khảo thêm video dưới đây để dễ hình dung hơn.

---

Chức năng REF tham chiếu của thước đo góc điện tử

Chức năng này được diễn tả như sau: Khi bạn đo được góc đầu tiên, bạn muốn biến góc kề bên lệch bao nhiêu độ thì bạn bấm vào phím REF. Sau đó di chuyển tới cạnh rìa của góc liền kề. Thước sẽ chỉ thị góc lệch tương ứng so với vị trí ban đầu.

Hai hình đầu tiên bên cạnh cho bạn hình dung về ứng dụng này.

Giá trị của góc đo mới giữ lại 2 giây sau đó nhấn REF sẽ hiển thị lại giá trị đo ban đầu. Sau đó nhấn tiếp REF sẽ cho giá trị tổng góc đo.

Tương tự như thế cho thao tác đo cộng trừ góc bằng cách mỡở rộng thêm cánh thước hoặc khép lại.

Để sử dụng triệt để chức năng này, bạn cần thao tác nhiều lần để nhớ trình tự các lần bấm nút REF. Tính năng này khá hay cho các thao tác đo liên tục và tính toán thiết kế.

Giá trị đo hiển thị trên LCD sẽ nhấp nháy, tương tự chữ REF cũng nhấp nháy theo. Khi muốn dừng tính năng REF, bạn nhấn và giữ phím REF lớn hơn 3 giây, tham chiếu bị loại bỏ. Khi tắt thước bằng phím ON/OFF, mọi tính năng bị loại bỏ, trở về trạng thái đo tự động hay mặc định.

---

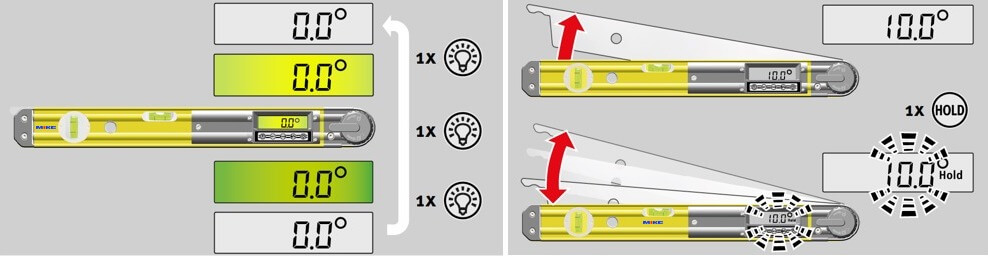

Điều chỉnh độ sáng màn hình LCD

Nhấn vào biểu tượng cái đèn trên nút nhấn tương ứng, thước đo góc điện tử sẽ chuyển trạng thái theo thứ tự TỐI ⇒ SÁNG VỪA ⇒ RẤT SÁNG ⇒ TỐI.

Ánh sáng đèn nền màu xanh đẹp, chữ đen rõ nét. Độ sáng lớn nhất thích hợp cho dùng ngoài trời nắng hoặc những nơi có ánh sáng môi trường chói chang. Hình kế bên mô tả chức năng HOLD. Cũng khá dễ dàng nên không cần viết vào đây.

---

Hiệu chuẩn thước đo góc điện tử TECH 700 DA

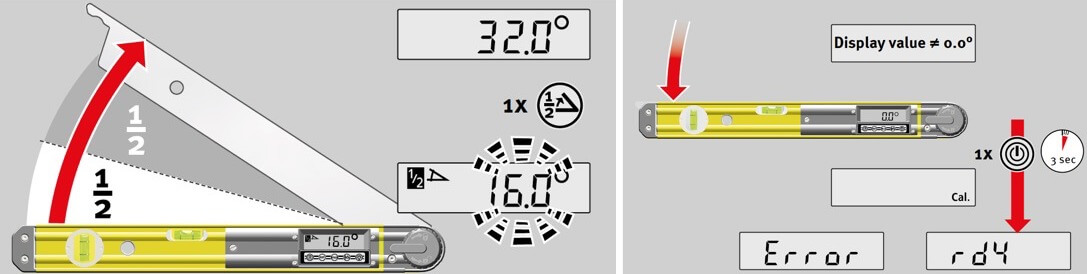

Trước tiên lướt qua tính năng đo góc tia phân giác hay hiểu đơn giản là chia đôi trị số đo được của góc chính. Chưa hiểu lắm tính năng này của thước, không hiểu hãng họ đưa ra để làm gì khi việc đôi thì nhẩm trong não cũng ra con số.

Hiệu chuẩn thước bằng cách nhấn phím ON/OFF và giữ trong 1 giây, chữ CAL xuất hiện trên màn hình tinh thể lỏng. Thước sẽ hiệu chuẩn về 0. Tất nhiên là trước đó bạn phải khép hết cánh của thước lại. Giá trị hiển thị trước đó có thể là khác 0. Sau hiệu chuẩn nó sẽ về zero. Sau ít giây, màn hình sẽ hiển thị rdy là ok. Nếu nó hiện Error thì phải mang thước tới nhà sản xuất để chỉnh lại.
