Thước đo góc mài mũi khoan đa năng Vogel Germany 472018

Thước đo góc mài mũi khoan đa năng (Universal Twist Drill Grinding Gauge). Nó được dùng để kiểm tra và điều chỉnh góc mài của mũi khoan, đảm bảo độ chính xác khi mài. Có sẵn dưỡng đo để người dùng ướm thử nhanh mỗi khi gia công, vật liệu bằng inox và được gắn phía sau thước. Đầu kẹp đỉnh mũi khoan gật gù, dễ đóng mở mỗi khi vận hành.

• Đo kích thước và kiểm tra góc đầu mũi khoan: Thước có các nấc góc phổ biến như 60°, 118°, 120°, 130°, 140°, 160°. Xác định góc mài phù hợp với từng loại vật liệu.
• Xác định độ mài lệch: Hỗ trợ kiểm tra độ cân bằng giữa hai lưỡi cắt của mũi khoan. Mũi khoan không bị lệch tâm khi sử dụng.
• Dùng cho mũi khoan có đường kính đến 100 mm: Phù hợp cho cả các mũi khoan nhỏ và lớn.
• Có thước đo bổ sung: Một số phiên bản tích hợp thước đo để xác định khoảng cách và độ sâu.
• Dụng cụ này rất hữu ích cho thợ gia công cơ khí, kỹ thuật viên bảo trì. Những người làm việc với mũi khoan thường xuyên.

Thước đo góc mài mũi khoan đa năng là dụng cụ hỗ trợ kiểm tra và hiệu chỉnh góc mài của mũi khoan. Cách này đảm bảo độ chính xác khi gia công. Với thiết kế từ thép đặc biệt đã tôi cứng, mài phẳng và đánh bóng. Thước đo đường kính mũi khoan từ 0 đến 70 mm và hỗ trợ các góc phổ biến như 60°, 118°, 120°, 130°, 140° và 160°.

Thước đo góc mài mũi khoan đa năng
Vogel Germany 472018

Lá dưỡng đo bằng inox Drill Point Check ở mặt sau của thước có chức năng kiểm tra nhanh góc mài của mũi khoan. Cách sử dụng như sau:

1. Xác định góc đầu mũi khoan: Đặt đầu mũi khoan vào các khe cắt sẵn trên lá dưỡng. Nếu góc mũi khoan trùng khớp với một trong các khe cắt, tức là mũi khoan có góc đúng tiêu chuẩn (60°, 118°, 120°, 130°, 140°, 160°).
   Nếu không khớp, mũi khoan cần được mài lại cho đúng.

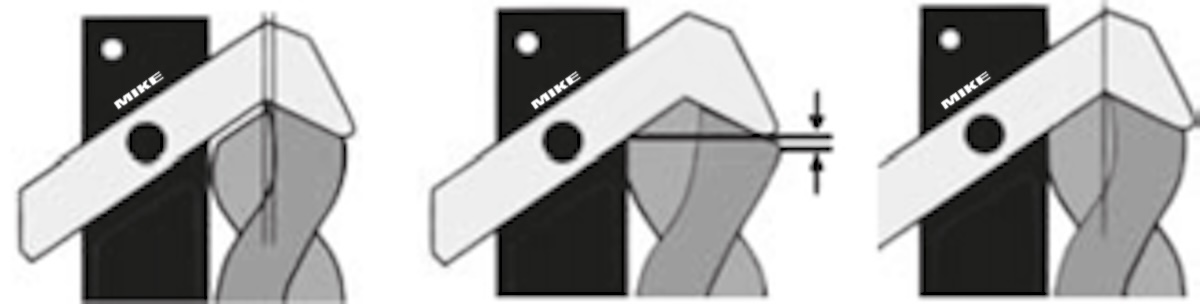

2. Kiểm tra độ lệch của hai lưỡi cắt: Đặt một lưỡi cắt của mũi khoan sát vào mép thẳng của lá dưỡng. Quan sát xem hai lưỡi cắt có cân bằng hay không. Nếu một lưỡi dài hơn lưỡi còn lại, cần mài lại để đảm bảo độ đối xứng.
3. Kiểm tra độ dài của lưỡi cắt.: Một số lá dưỡng đo có vạch để kiểm tra xem hai lưỡi cắt có bằng nhau hay không. Nếu lưỡi cắt không bằng nhau, mũi khoan sẽ bị lệch tâm khi khoan. Một vài loại có cạnh thẳng thay vì vạch.

Lá dưỡng Drill Point Check bạn dùng để kiểm tra nhanh góc mũi khoan. Không cần đến các dụng cụ đo chuyên dụng khác. Chúng rất hữu ích cho thợ gia công cơ khí và bảo trì. Vạn năng nó cũng nằm ở điểm này của thước.

Thông số kỹ thuật và tính năng

Thôgn tin này tổng hợp ngắn gọn phía trên để bạn dễ đưa vào yêu cầu.

• Kiểm tra và đo góc mài mũi khoan.
• Dùng cho mũi khoan có đường kính lên đến 100 mm.
• Lá dưỡng inox Drill Point Check giúp kiểm tra góc và độ lệch lưỡi cắt.
• Chất liệu thép đặc biệt, đã tôi cứng, mài phẳng và đánh bóng.
• Tích hợp thước đo góc phía sau.
• Dải đo đường kính mũi khoan: 0 – 70 mm.
• Góc đo được: 60° / 118° / 120° / 130° / 140° / 160°.
• Mã sản phẩm: 472018.

Mặt sau của thước tích hợp lá dưỡng inox Drill Point Check. Dùng kiểm tra nhanh góc mài và độ cân bằng giữa hai lưỡi cắt. Qua đó, người dùng điều chỉnh mũi khoan kịp thời, tránh hiện tượng khoan lệch tâm. Khả năng đo mũi khoan có đường kính lên đến Ø100 mm, thước phù hợp cho thợ cơ khí. Ngay cả với kỹ thuật viên và những người làm việc trong lĩnh vực gia công kim loại.
