Bộ thước đo lỗ có đầu đo bằng thép chưa gồm đồng hồ so

Mã: 2307-

Bộ thước đo lỗ Schwenk với đầu đo bằng thép dùng để đo đường kính trong của các lỗ, phù hợp cho công việc trong xưởng. Thân thước làm từ thép không gỉ, đầu đo bằng thép cứng. Vogel Germany

Mô tả

Bộ thước đo lỗ Schwenk với đầu đo bằng thép, đo nhanh và chính xác đường kính trong của các lỗ. Với thiết kế chuyên dụng cho công việc trong xưởng. Dụng cụ đo đảm bảo độ chính xác cao, được cấu tạo từ các vật liệu bền như thép không gỉ và có đĩa cách nhiệt để giảm thiểu sự biến dạng do nhiệt.

  • Đo nhanh và chính xác đường kính trong của lỗ
  • Đầu đo bằng thép cứng, bền bỉ trong môi trường công nghiệp
  • Dải đo rộng từ 4,5 mm đến 800 mm
  • Độ sai lệch thấp: ±0.50 µm cho lỗ nhỏ, ±1.50 µm cho lỗ lớn
  • Số lượng chốt đo từ 5 đến 11 chốt tùy kích thước
  • Thiết kế thân thước thép không gỉ với đĩa cách nhiệt

Bên cạnh đó, các chốt đo được làm từ thép cứng, có độ bền cao, giúp duy trì độ chính xác lâu dài trong quá trình sử dụng.

Bộ thước đo lỗ có đầu đo bằng thép
chưa gồm đồng hồ so

  • Vật liệu và cấu tạo: Thân thước làm từ thép không gỉ, có độ cứng và bền bỉ cao. Các chốt đo được làm từ thép cứng, phù hợp để sử dụng trong môi trường công nghiệp có độ mài mòn cao.
  • Dải đo rộng và đa dạng: Dòng sản phẩm này cung cấp dải đo từ 4,5 đến 800 , cho phép sử dụng trong nhiều ứng dụng khác nhau từ các lỗ nhỏ đến các lỗ lớn. Điều này đáp ứng nhu cầu đa dạng trong đo lường và kiểm soát chất lượng của các chi tiết cơ khí.
  • Độ sai lệch chỉ ở mức ±0.50 µm cho dải 4.5 – 290 và ±1.50 µm cho dải 280 – 800 , đảm bảo kết quả đo tin cậy và phù hợp cho các ứng dụng đòi hỏi sự chính xác cao.
  • Số lượng và kích cỡ các điểm tiếp xúc: Mỗi bộ thước đo được trang bị từ 5 đến 11 chốt đo, tùy thuộc vào kích thước đo lường, cho phép người dùng linh hoạt trong việc lựa chọn chốt phù hợp nhất cho từng ứng dụng.

Thông số kỹ thuật chi tiết

Bộ thước đo lỗ Schwenk với đầu đo bằng thép là lựa chọn tin cậy cho các kỹ sư trong quá trình thi công kết cấu kim loại và kiểm tra chất lượng sản phẩm. Với dải đo rộng, độ chính xác cao và thiết kế linh hoạt, dòng sản phẩm này đáp ứng nhu cầu đa dạng từ các ứng dụng đơn giản đến phức tạp.

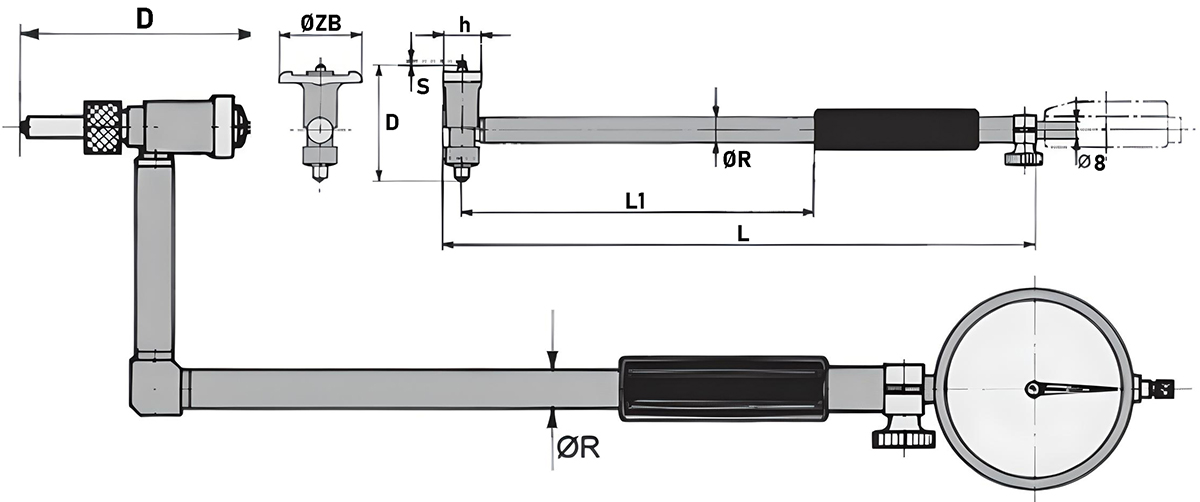

model Dải
đo
Sl chốt Chiều
dài
Đ.kính
(R)
Đk thân
(S)
Chiều cao
thân (h)
Độ dịch
chuyển ZB
mm chốt L1 mm L mm mm mm mm mm
230700 18 – 35 9 110 206 8 0.8 5.4 14.8
230701 35 – 60 6 138 243 10 1 7.3 28
230702 50 – 100 11 177 295 12 1.4 8.5 45
230703 50 – 150 11 177 295 12 1.4 8.5 45
230704 100 – 160 7 234 365 18 1.6 11.5 75
230705 100 – 230 7 234 365 18 1.8 11.5 75
230706 160 – 290 7 234 365 18 1.8 11.5 120
230706 160 – 360 7 234 365 18 1.6 11.5 120
230708 280 – 410 7 400 550 24 2.6 16 165
230709 280 – 510 7 400 550 24 2.6 16 165
230710 400 – 800 11 700 855 24 2.6 17.5 300

Độ lặp lại của thước chính xác, với độ sai lệch ±0.50 µm cho lỗ từ 4,5 đến 290 mm và ±1.50 µm cho lỗ từ 280 đến 800 mm. Bộ này có dải đo từ 4,5 mm đến 800 mm và cung cấp từ 5 đến 11 chốt đo, tùy kích cỡ.

Mã sp Mua Thang đoSố đầu đoĐường kính
230700
18 – 35 mm9Ø8mm
230701
35 – 60 mm6Ø10mm
230702
50 – 100 mm11Ø12mm
230703
50 – 150 mm11Ø12mm
230704
100 – 160 mm7Ø18mm
230705
100 – 230 mm7Ø18mm
230706
160 – 290 mm7Ø18mm
230707
160 – 360 mm7Ø18mm
230708
280 – 410 mm7Ø24mm
230709
280 – 510 mm7Ø24mm
230710
400 – 800 mm11Ø24mm
  • Chờ nhập 4-8 tuần
