325S Bộ vam đĩa chặn, độ mở max từ 150 - 315mm, hoàn chỉnh

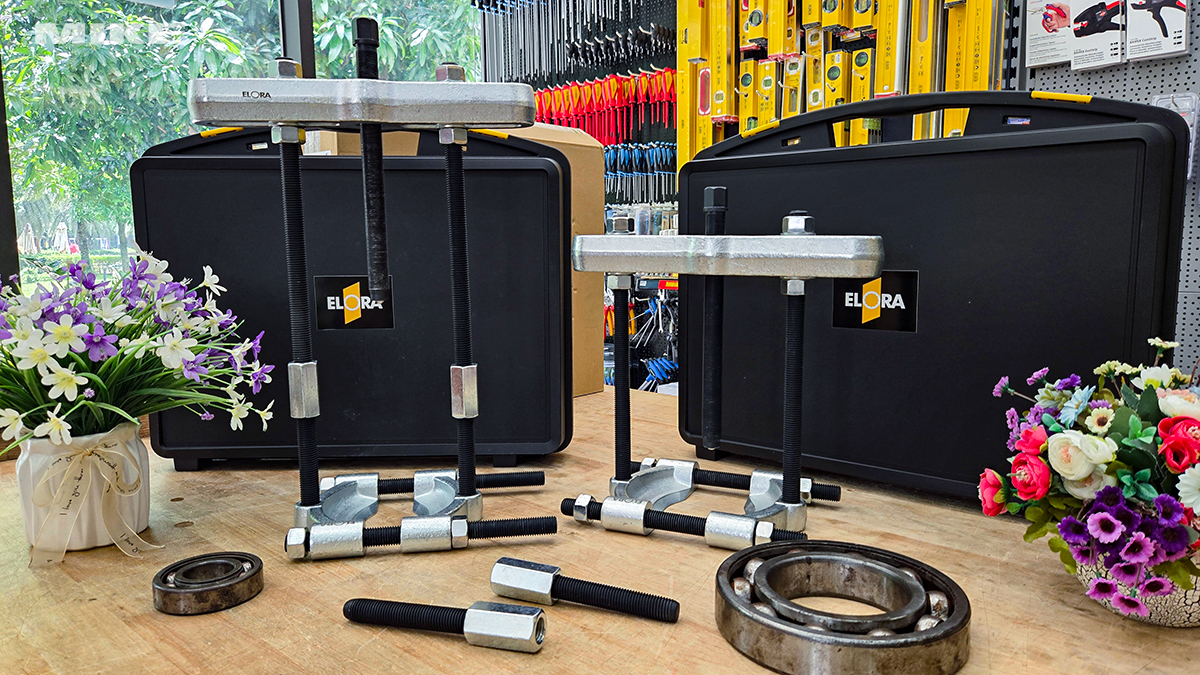

Bộ vam đĩa chặn ELORA 325S, độ mở max từ 150 – 315mm

Name: Bộ vam đĩa chặn ELORA 325S, độ mở max từ 150 - 315mm
Brand: ELORA
SKU: 325S
Availability: PreOrder

Mã: 325S

Bộ cảo đĩa 2 mảnh chuyên dụng bao gồm 10 chi tiết đựng trong vali sắt. Ứng dụng cho các cơ phận có đường kính từ Ø12 – Ø75mm. ELORA Germany. Giao hàng toàn quốc.

Mô tả

Bộ vam đĩa chặn cấu thành từ bộ cảo đĩa 2 mảnh, tập hợp lại thành bộ, bỏ vào 1 vali. ELORA thiết lập 4 bộ tiêu chuẩn, đáp ứng cho bạn dùng với các vòng bi hoặc bánh răng có đường kính vừa phải. Trong bộ đã hoàn chỉnh và bạn chỉ việc đem ra dùng. Vali chuyên dụng, mang vác tới lui dễ dàng.

Toàn bộ bề mặt đĩa chặn hay 2 nửa vầng trăng được mạ kèm toàn phần. Các thanh cái hay counter support bằng hợp kim siêu cứng, ren mịn, chịu lực cao.

Model	Đĩa chặn	Thanh chống counter support	Tầm với Ømm	Độ mở Ømm	Size bulong mm
325S-60	325-60	326-45	150	5-60	17
325S-80	325-80	326-45	150	12-75	19
325S-100	325-100	326-80	210	22-115	24
325S-150	325-150	326-100	315	25-155	30

Bộ vam đĩa chặn 325S và cách chọn lựa

Từ bảng phía trên, bạn thấy rằng, để hoạt động được, bộ này đã đầy đủ và bạn không cần làm gì thêm. Có 4 models khác nhau về phạm vi ứng dụng của đĩa. Chỉ số này nói lên rằng “đĩa chặn” kia thay đổi trượt trên 2 thanh cái và cho độ mở của đường kính trong thay đổi. VD, khi bạn chọn mã 325S-150, đĩa sẽ kẹp được các vòng bi hay bánh răng có độ khe hở còn lại từ Ø25mm đến Ø155mm.

Thanh chống counter support dùng cho cảo đĩa ELORA

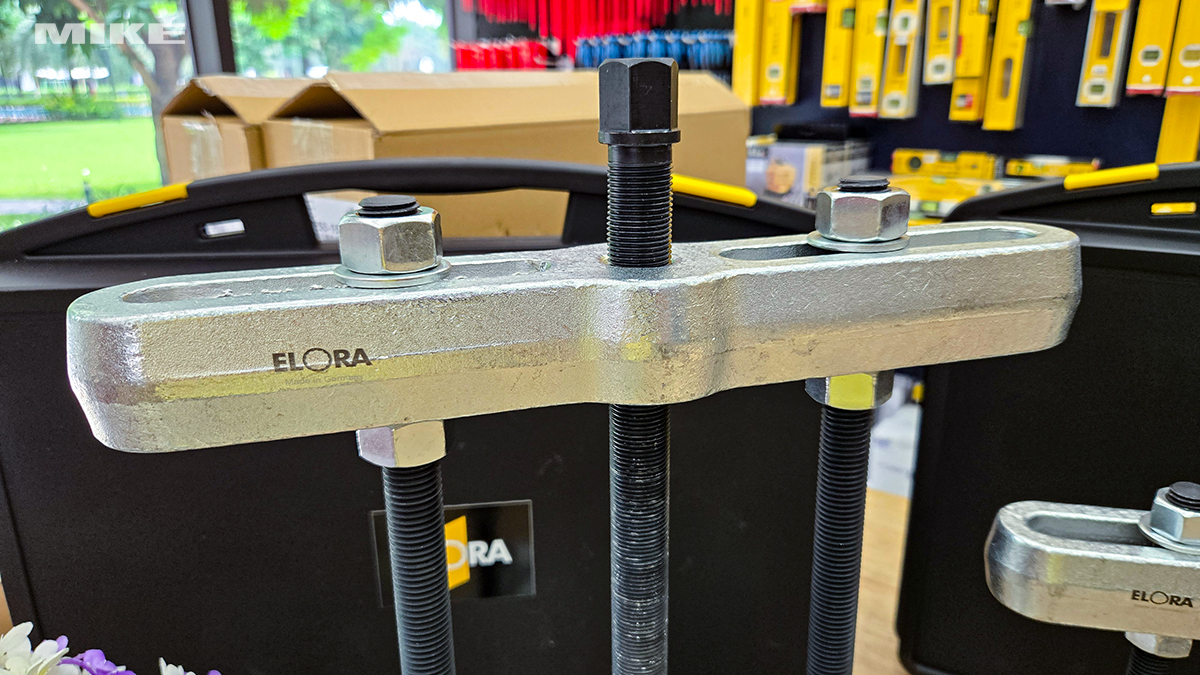

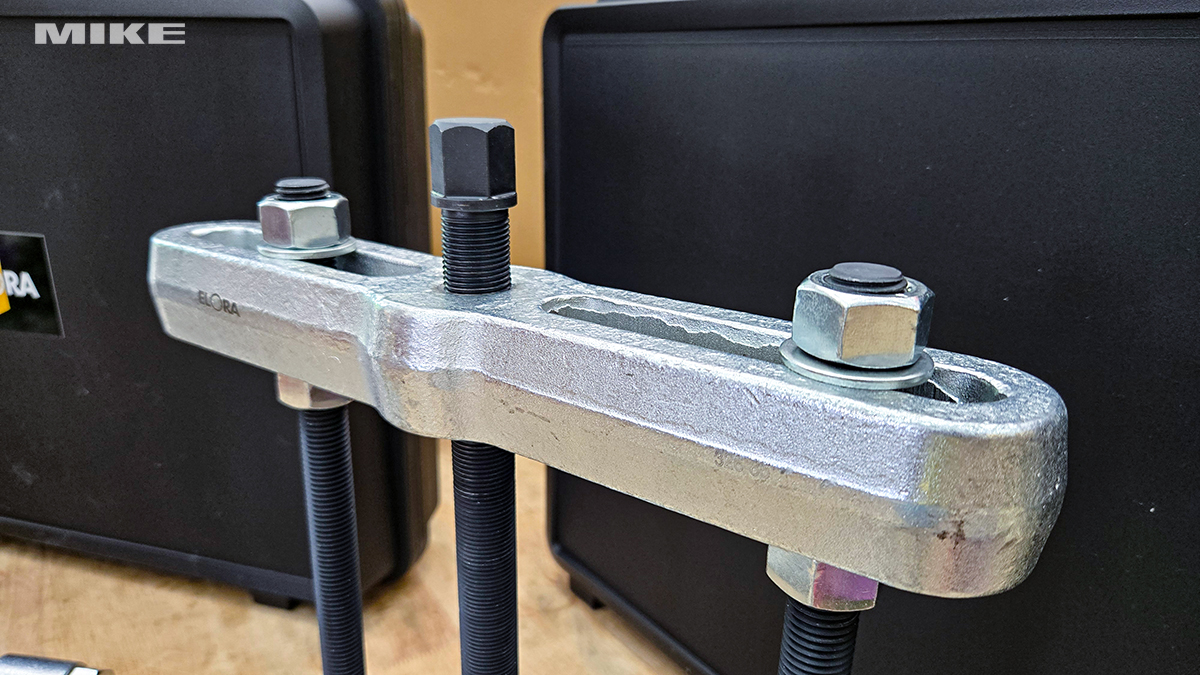

Một mình đĩa này chưa dùng được, nhưng nhà sản xuất vẫn tách riêng trong phần cảo đĩa. Trong bộ 325S-150 thì đã có đủ luôn cả thanh chống và thanh nối dài. Như bạn thấy trong hình đại diện của bộ vam đĩa chặn này, thanh drawbar extension này cho phép bạn nới rộng tầm với cho cảo đĩa. Hình dưới đây nó chính là thành phần số 3.

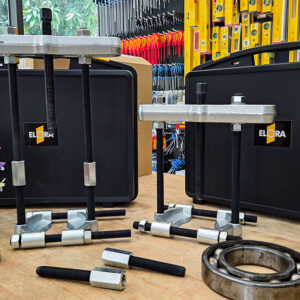

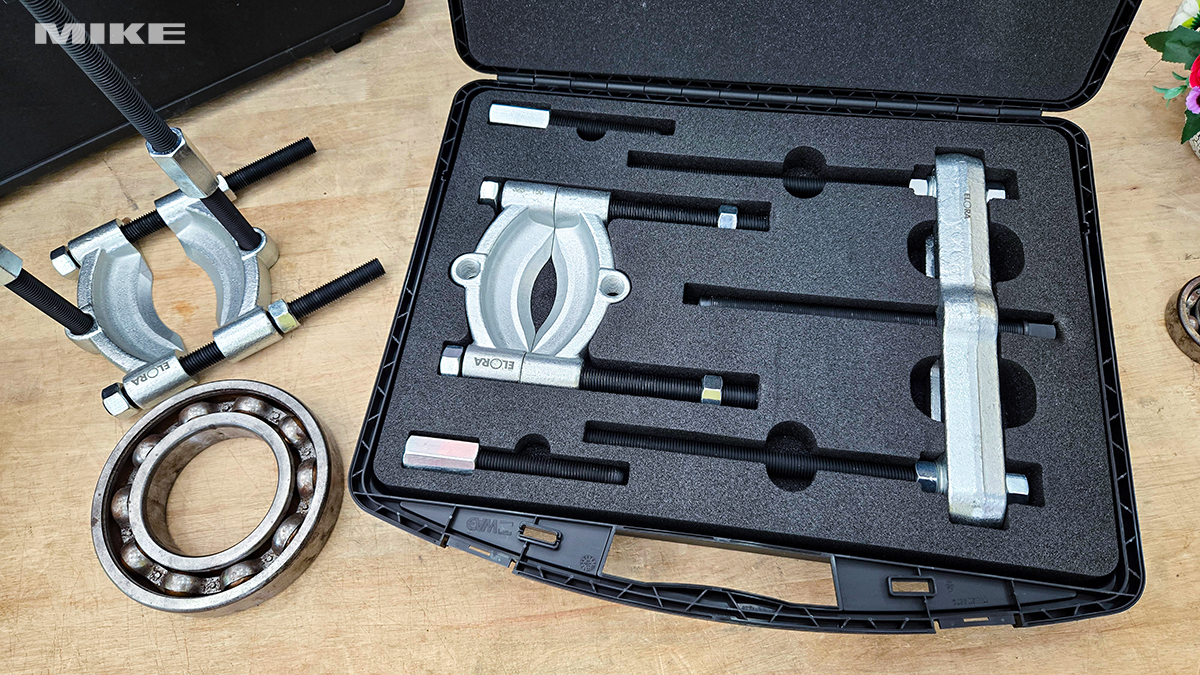

Các thành phần của vam đĩa chặn ELORA 325S

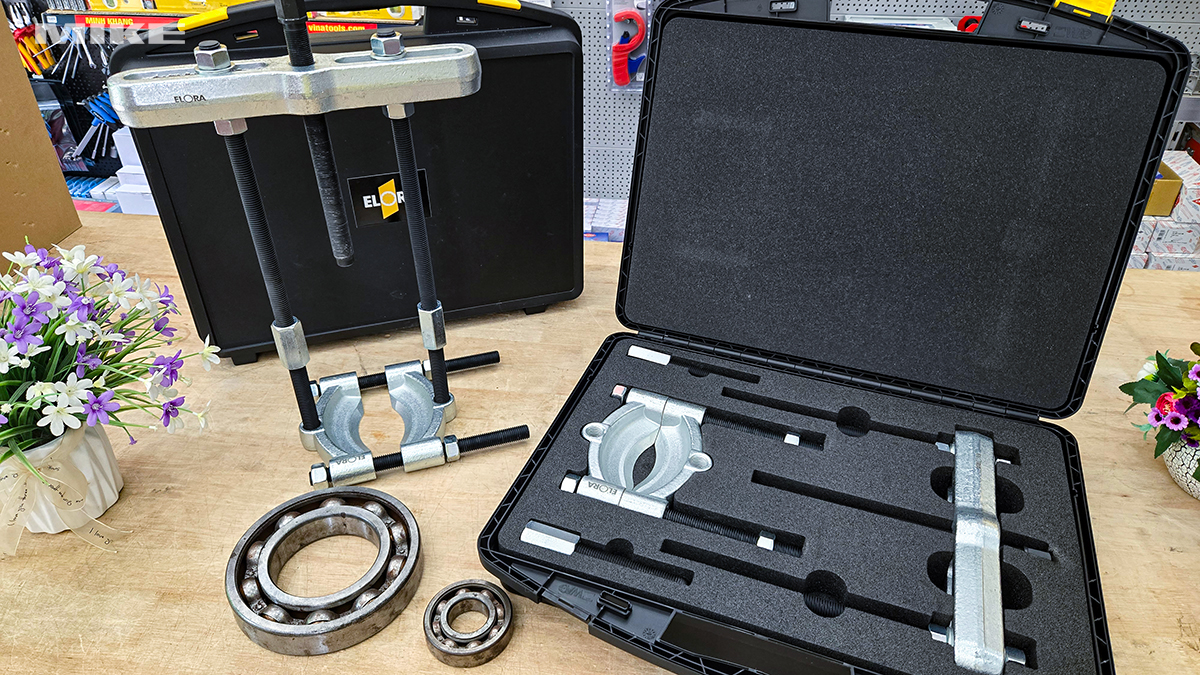

Bộ vam chặn tháo vòng bi bạc đạn bánh răng ELORA Germany

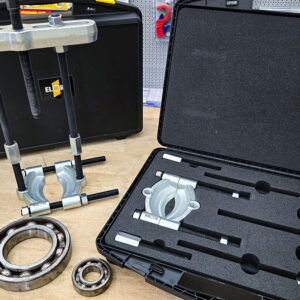

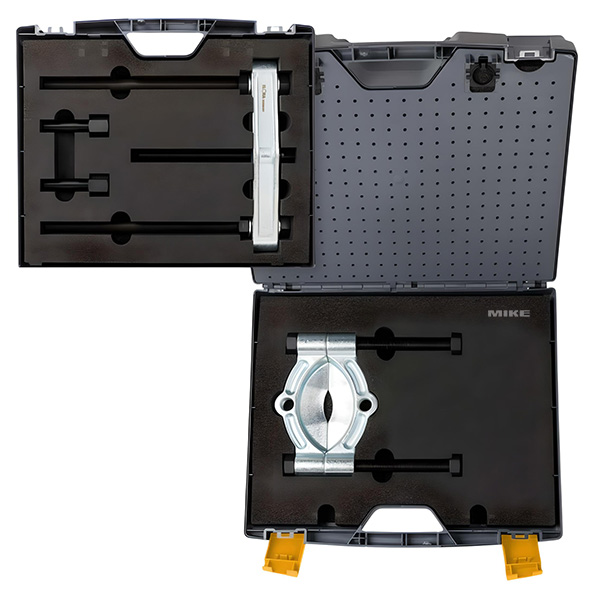

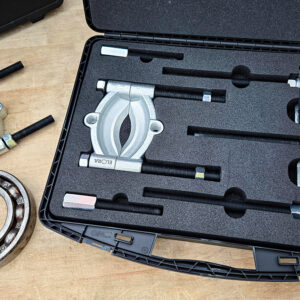

Hình trên đây có tính minh họa từ cách đóng gói cũ của ELORA, vali bằng thép. Giờ đây họ chuyển sang dùng vali bằng nhựa cứng cao cấp, có khoang mút xốp. Chống va đập và tiện dụng hơn khi di chuyển do khối lượng nhẹ hơn.

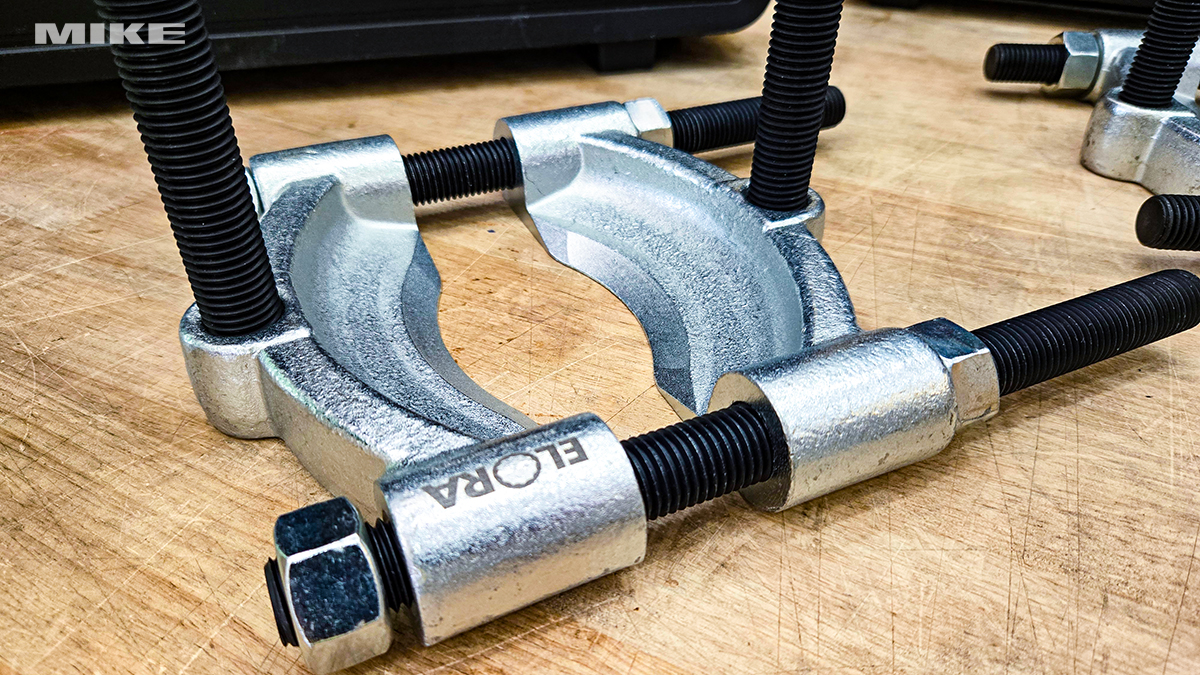

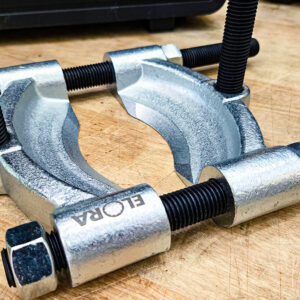

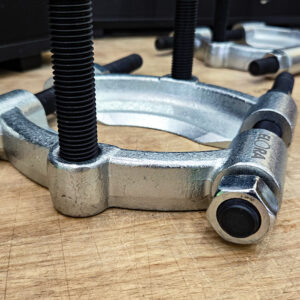

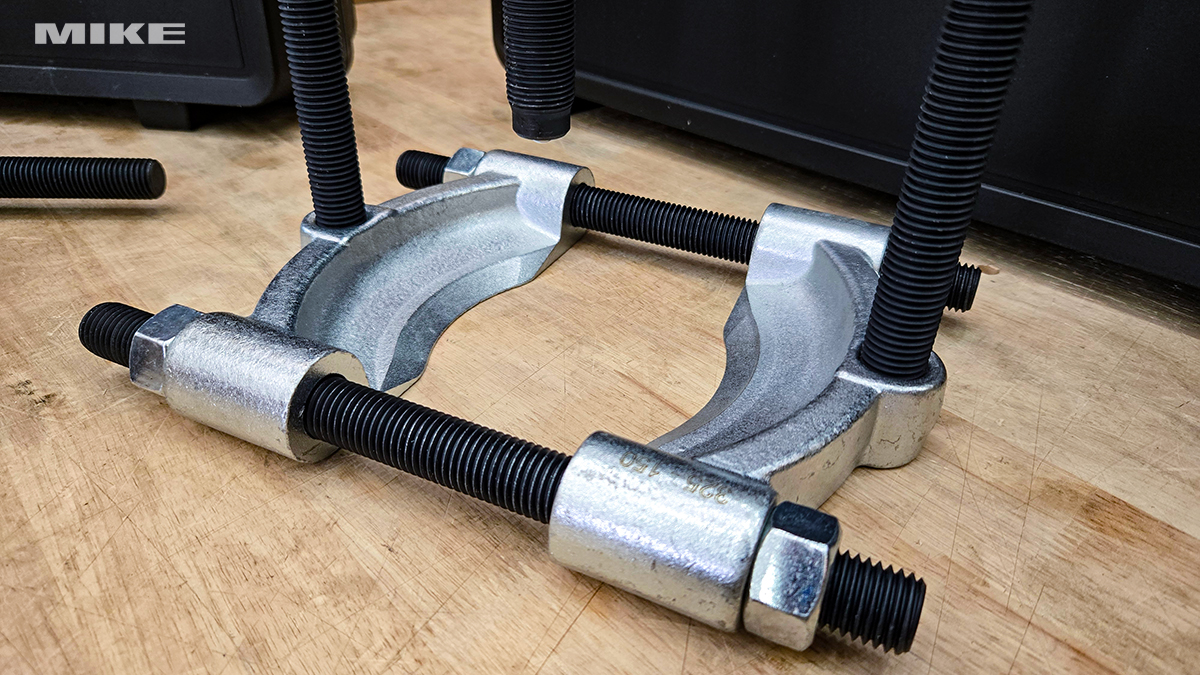

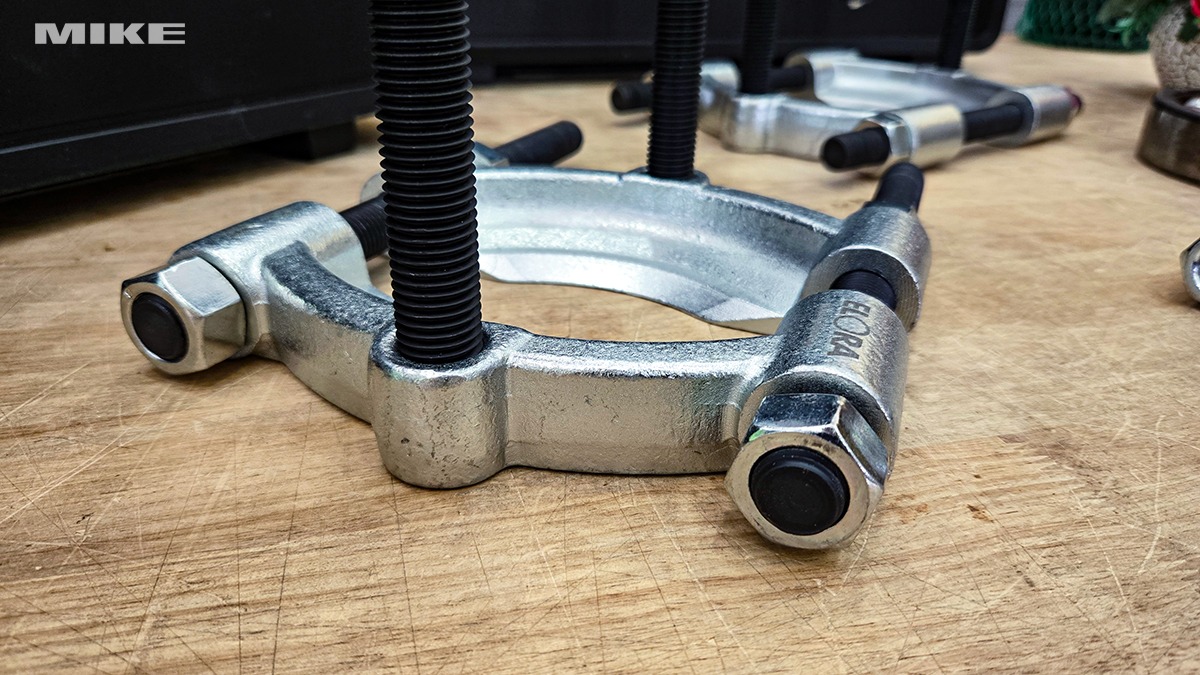

Đĩa chặn, 1 cặp dạng 2 nửa vầng trăng, lỗ đục trên nó để gắn thanh chống Counter Support vào. ELORA làm khác kiểu bằng cách gắn so le 2 đầu. Một số hãng khác sẽ gắn chính giữa mảnh đĩa. Cách gắn lệch đi như vậy mang lại thành của đĩa chặn sẽ nhỏ lại, dễ dùng trong các không gian hẹp.

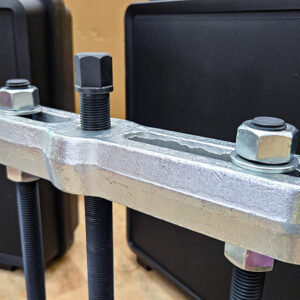

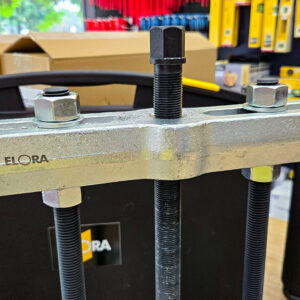

Thanh chống hay vai của cảo đĩa. Đầu đi có gắn sẵn bi, giảm ma sat trong quá trình vận hành. Mỗi bộ khác nhau, đầu lục lăng của bulong có kích thước khác nhau và chúng được chỉ ra trong bảng trên.
1 cặp thanh nối dài, mở rộng phạm vi với sâu cho vam.

Bộ cảo đĩa tháo vòng bi, bạc đạn ELORA 3256S

Bộ cảo đĩa 2 mảnh chuyên dụng bao gồm 10 chi tiết đựng trong vali sắt

Ứng dụng cho các cơ phận có đường kính từ Ø12 – Ø75mm

Chống va đập và tiện dụng hơn khi di chuyển do khối lượng nhẹ hơn

Các thanh cái hay counter support bằng hợp kim siêu cứng, ren mịn

Mã sp	Mua	Khẩu độ Ømm	Độ mở max
325S-60	Bộ vam đĩa chặn ELORA 325S, độ mở max từ 150 - 315mm quantity	5-60mm	150mm
325S-80	Bộ vam đĩa chặn ELORA 325S, độ mở max từ 150 - 315mm quantity	12-75mm	150mm
325S-100	Bộ vam đĩa chặn ELORA 325S, độ mở max từ 150 - 315mm quantity	22-115mm	210mm
325S-150	Bộ vam đĩa chặn ELORA 325S, độ mở max từ 150 - 315mm quantity	25-155mm	315mm

Chờ nhập 4-8 tuần
