Bút đo độ dày lớp phủ thông minh Smartest của ElektroPhysik

Name: Bút đo độ dày lớp phủ thông minh Smartest của ElektroPhysik
Brand: ElektroPhysik
SKU: Smartest
Price: 19500000.0 VND
Availability: PreOrder

★ 0 (0 đánh giá) • Đã bán 0

Thiết kế để đo bề dày lớp phủ một cách không phá hủy. Nhỏ gọn tương tự như một cây bút bi dày, dài 125 mm và đường kính 16 mm. Chưa bao gồm cảm biến, hiển thị kết quả trên smartphone. ElektroPhysik - Made in Germany.

SKU: Smartest

19.500.000 đ

Trạng thái kho: Đặt hàng chờ nhập 4-8 tuần

Giá đã bao gồm VAT

Mô tả

Bút đo độ dày lớp phủ thông minh – ElektroPhysik – Made in Germany. Truyền dẫn dữ liệu hiển thị không dây. Đo độ dày sơn phủ trên ô tô. Loại máy đo bỏ túi, nhỏ gọn, có khoen cài túi áo. SmarTest đo lường không phá hủy lớp phủ. Máy gồm 22 biến thể khác nhau cảm biến đo, thang đo và vật liệu nền.

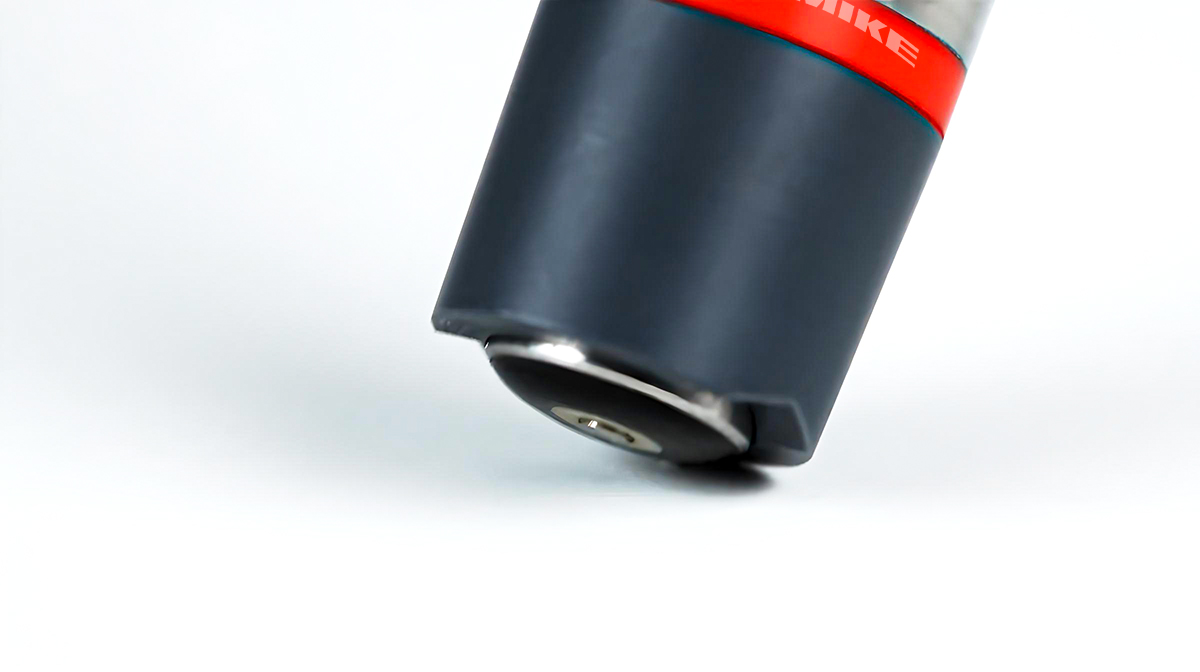

Bút đo độ dày lớp phủ thông minh Smartest ElektroPhysik
Bút đo độ dày lớp phủ SmarTest của ElektroPhysik cảm biến không dây thông minh, được thiết kế để đo bề dày lớp phủ một cách không phá hủy. Với kích thước nhỏ gọn tương tự như một cây bút bi dày, dài 125 mm và đường kính 16 mm, cùng trọng lượng chỉ 48 g, thiết bị này có thể dễ dàng mang theo bất cứ đâu.

Kết nối linh hoạt Bluetooth

SmarTest kết nối với thiết bị di động qua Bluetooth, cho phép truyền dữ liệu đo đạc một cách nhanh chóng và tiện lợi tới điện thoại thông minh, máy tính bảng hoặc máy đo độ dày lớp phủ MiniTest 745. Thiết bị này tương thích với các loại cảm biến SIDSP, mở rộng khả năng ứng dụng trong việc đo độ dày của nhiều loại lớp phủ khác nhau.

Clip review mã hàng 80-135-3500, tương ứng với cảm biến FN 2.6 chuyên dùng cho phần body xe hơi. Đặc biệt với người làm đồng, thân vỏ xe ô tô.

Điều khiển và sử dụng SmarTest rất đơn giản: chỉ cần khởi động ứng dụng SmarTest trên thiết bị di động, bật cảm biến không dây và kết nối Bluetooth sẽ được thiết lập tự động để tiến hành đo đạc.

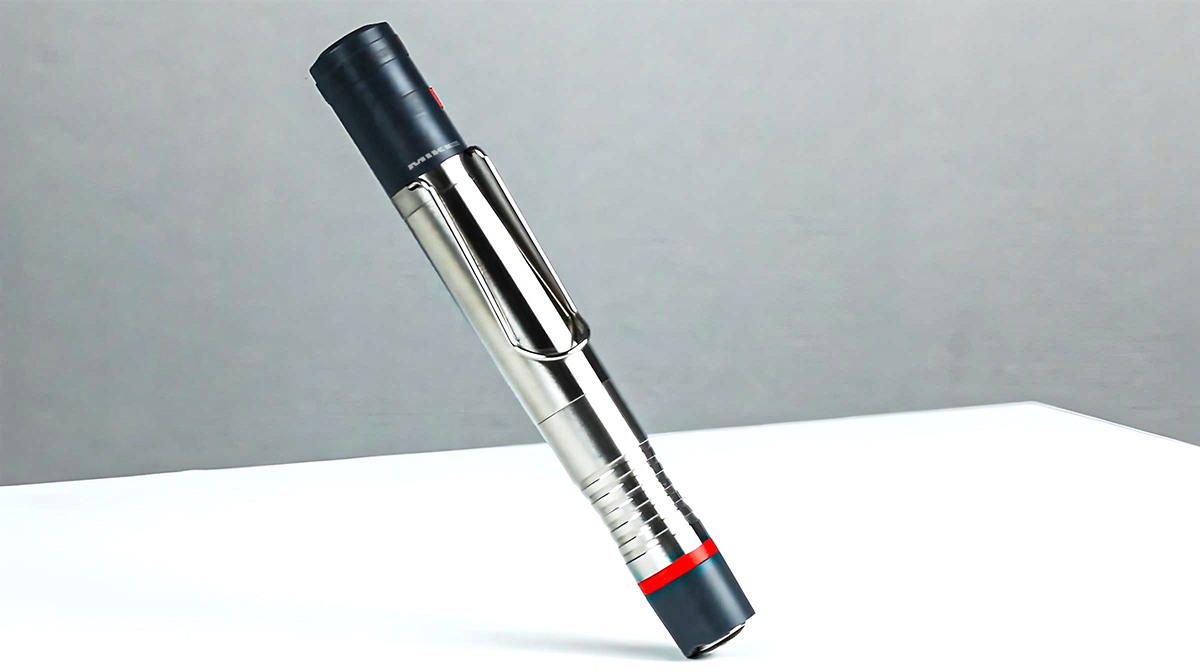

Bút đo độ dày lớp phủ Smartest – ElektroPhysik

SmarTest là một thiết bị đo cao cấp cung cấp hai chế độ đo: Chế độ giá trị đơn lẻ cho phép lấy các giá trị đo tại nhiều điểm khác nhau trên đối tượng và đánh giá chúng một cách thống kê; và chế độ liên tục, thích hợp cho việc tính toán phân bố độ dày lớp phủ trên một bề mặt hạn chế và xác định các khu vực mỏng hoặc dày.

Về việc chuyển giao và kiểm soát dữ liệu, SmarTest sử dụng Bluetooth 4.0 / Bluetooth Smart (low energy), cho phép thiết bị và điện thoại di động có thể đặt cách nhau khoảng 10 mét, thậm chí xa hơn dưới điều kiện truyền dẫn tốt.

Ứng dụng SmarTest hiển thị giá trị đo hiện tại, đánh giá thống kê và hỗ trợ lưu trữ, kiểm soát và hiệu chuẩn cảm biến. Dữ liệu đo có thể được hiển thị và xử lý trong cả định dạng mét và inch, lưu trữ và chuyển giao dưới dạng CSV.

Hiệu chuẩn Smartest

Về hiệu chuẩn, SmarTest cung cấp ba chế độ: hiệu chuẩn của nhà sản xuất, hiệu chuẩn một điểm trên đối tượng chưa phủ (hiệu chuẩn điểm không) và hiệu chuẩn hai điểm (hiệu chuẩn điểm không + 1 lớp/phôi).

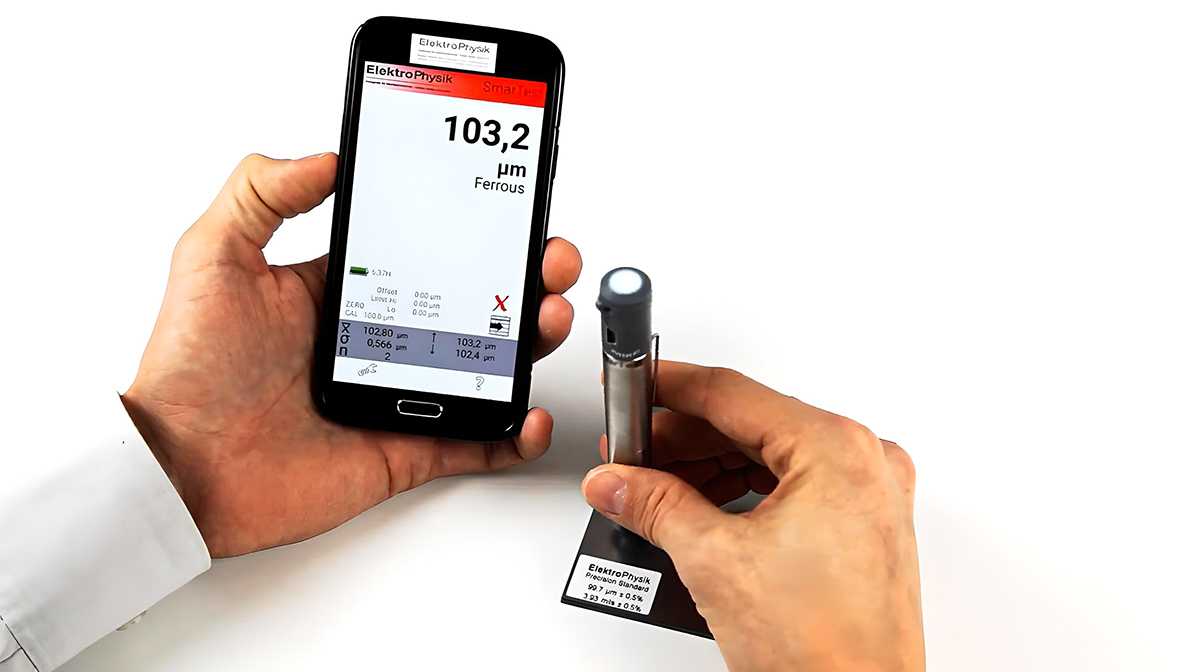

Bút đo độ dày lớp phủ thông minh Smartest ElektroPhysik

SmarTest ứng dụng trong đo độ dày lớp phủ không phá hủy cho các lớp phủ không từ tính như sơn, men, chrome, kẽm trên cơ sở vật liệu từ tính (ví dụ thép) và lớp phủ cách điện như sơn và anod hóa nhôm trên kim loại không từ tính (ví dụ nhôm, đồng, kẽm đúc).

Thiết bị này nổi bật với đầu đo bền, khả năng bù nhiệt độ tối ưu, đường cong đặc tính chính xác cao và thời lượng pin lên đến hơn 8 giờ hoạt động. Smartest chuyển dữ liệu qua Blutooth tới máy tính bảng, điện thoại thông minh, hoặc tới MiniTest 745. Phần mềm luôn được cập nhật phiên bản mới.

Đặc điểm kỹ thuật và ứng dụng

Thông qua việc tích hợp công nghệ cảm biến tiên tiến. SmarTest cung cấp giải pháp đo lường độ dày lớp phủ hiệu quả, chính xác và linh hoạt. Phù hợp với nhu cầu đa dạng của người dùng trong nhiều lĩnh vực công nghiệp khác nhau.

Độ chính xác và Độ lặp lại: SmarTest cung cấp độ chính xác cao với sai số chỉ ± (1 µm + 0.75% của giá trị đọc) cho cả hai phương pháp và độ lặp lại tốt với sai số ± (0.5 µm + 0.5% của giá trị đọc). Điều này đảm bảo rằng kết quả đo đạc là tin cậy và có thể lặp lại. Đây là yếu tố quan trọng trong kiểm soát chất lượng và quản lý sản xuất.
Độ phân giải và Phạm vi đo: Với độ phân giải thấp lên đến 0.05 µm, SmarTest cho phép đo đạc với độ nhạy cao. Phù hợp cho các ứng dụng cần đo độ dày lớp phủ mỏng. Phạm vi đo của cảm biến F 1.5 và FN 1.5 rộng. Phục vụ nhu cầu đo đạc đa dạng từ lớp phủ mỏng đến dày.
Ứng dụng linh hoạt: Công nghệ cảm biến kép này cho phép SmarTest ứng dụng trong một loạt các ngành công nghiệp, từ ô tô, hàng không vũ trụ đến xây dựng và sản xuất thiết bị điện tử, nơi mà việc đo lường độ dày lớp phủ với độ chính xác cao là cần thiết.

Máy đo ElektroPhysik xây dựng sẵn nền tảng kết nối cho cả hệ điều hành ISO và Android. Không phụ thuộc vào dây nhợ lòng thòng, nhỏ gọn, tính cơ động cao, đa kết nối. Thiết kế chắc chắn, vỏ bằng thép không gỉ, siêu bền, cảm biến tháo lắp đơn giản.

Kiểu cảm biến cho máy Smartest

Bảng trên đây cho bạn cái nhìn tổng quan các loại cảm biến tương thích với bút đo độ dày. Tương ứng với 2 loại nền vật liệu kim loại khác nhau. N = Non-Ferrous = Kim loại không từ tính. F = Ferrous = Kim loại có từ tính. Để dễ hiểu hơn bạn phân biệt 2 loại nền này khi dùng nam châm. Nếu nó hít có nghĩa nó thuộc loại F.

Có 4 models kết hợp cả 2 loại cảm biến là FN, chúng khác nhau thang đo. Loại sensor chuyên biệt dùng đo trong lòng ống sẽ có đầu dò nằm vuông góc 90^o. Đây là đầu đo đặc biệt, nhỏ và tay cầm dài để bạn dễ luồn sâu vào trong ống. Phương pháp đo và kỹ thuật đo cũng thực hiện một cách đặc thù hơn.

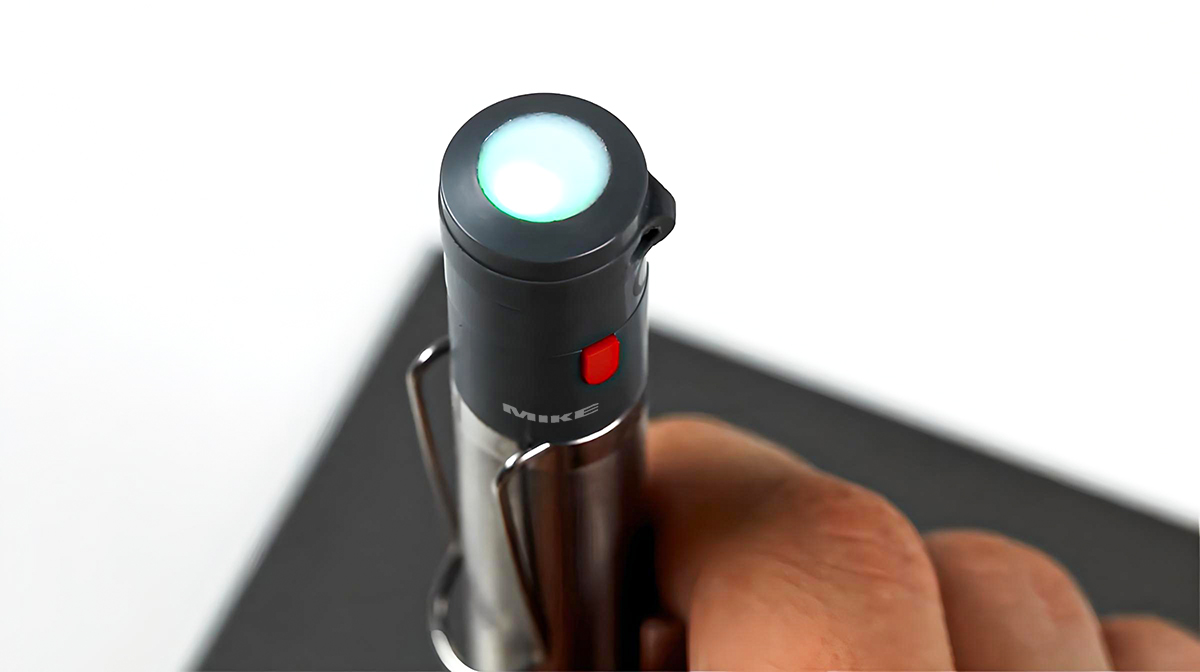

Bút đo độ dày lớp phủ thông minh Smartest ElektroPhysik
Các mã hiệu đầu đo có gắn với chữ M = Micro. Đây là loại có điểm tiếp xúc với mẫu vật cực nhỏ. Hiểu cách khác là sensor dùng đo các diện tích tiếp xúc cực nhỏ, các góc độ hẹp. Loại này cũng chia thành 3 loại, tùy theo dạng thù hình của phôi hay vật cần đo. Bạn chọn loại Thẳng - Nghiêng 45^o - vuông góc 90^o.

Thông số kỹ thuật của Smartest

Kích thước: 125 mm x Ø 16 mm (4.9” x Ø 0.63”)
Trọng lượng: 48 g (1.7 oz)
Phạm vi đo:
- F 1.5: 0 - 1.5 mm / 0 - 60 mils (vật liệu từ tính)
- FN 1.5: F: 0 - 1.5 mm / 0 - 60 mils. N: 0 - 0.7 mm / 0 - 30 mils (vật liệu không từ tính)
Phương pháp đo:
- F: Cảm biến từ tính (Magnetic Induction)
- N: Cảm biến dòng điện xoáy (Eddy Current)
Độ chính xác:
- ± (1 µm + 0.75% của giá trị đọc)
- ± (0.04 mils + 0.75% của giá trị đọc)
Độ lặp lại:
- ± (0.5 µm + 0.5% của giá trị đọc)
- ± (0.02 mils + 0.5% của giá trị đọc)
Độ phân giải thấp: 0.05 µm / 0.002 mils
Bán kính cong tối thiểu:
- Lồi: 1.5 mm / 59 mils
- Lõm: 7.5 mm / 295 mils
Diện tích đo tối thiểu: Ø 5 mm / 197 mils
Độ dày cơ sở tối thiểu:
- F: 0.3 mm / 12 mils
- N: 40 µm / 1.6 mils
Nhiệt độ hoạt động: -10 °C đến 60 °C (14 °F đến 140 °F)
Nhiệt độ bảo quản: -20 °C đến 70 °C (-4 °F đến 158 °F)
Giao tiếp: Bluetooth® 4.0, Bluetooth Smart®, kết nối Mini-USB
Nguồn cung cấp: Pin LiFePO4, thời gian hoạt động khoảng 8 giờ liên tục
Chuẩn và tiêu chuẩn: DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, ASTM B244, B499, D7091, E376

Bảng các phiên bản bao gồm cảm biến của Smartest

Dưới đây là bảng thông tin sản phẩm với cảm biến đã tích hợp. Thuận tiện hơn cho bạn mua lần đầu tiên. Sau này khi cần chuyển sang một thang đo khác, bạn chỉ cần mua cảm biến gắn vào là xong.

STT	Mã sản phẩm	Mô tả	Phạm vi đo
1	80-126-0000	Thân máy Smartest
2	80-135-1600	F 0.5	0-500 µm
3	80-135-2800	F05M-0°, cảm biến vi mô phiên bản thẳng	0-500 µm
4	80-135-2900	F05M-45°, cảm biến vi mô phiên bản 45°	0-500 µm
5	80-135-3000	F05M-90°, cảm biến vi mô phiên bản 90°	0-500 µm
6	80-135-0000	F 1.5	0-1500 µm
7	80-135-2100	F 1.5-90, đo trong ống	0-1500 µm
8	80-135-1700	N 0.2	0-200 µm
9	80-135-3100	N0.3M, cảm biến vi mô phiên bản thẳng	0-300 µm
10	80-135-3200	N0.3M-45, cảm biến vi mô phiên bản 45°	0-300 µm
11	80-135-3300	N0.3M-90, cảm biến vi mô phiên bản 90°	0-300 µm
12	80-135-0100	N 0.7	0-700 µm
13	80-135-2200	N0.7-90, đo trong ống	0-700 µm
14	80-135-0200	FN 1.5	0-1500 µm (F); 0-700 µm (N)
15	80-135-2300	FN1.5-90, đo trong ống	0-1500 µm (F); 0-700 µm (N)
16	80-135-0300	F 2	0-2000 µm
17	80-135-3400	F 2.6, cảm biến đặc biệt đo trên thân xe	0-2600 µm
18	80-135-3500	FN 2.6, cảm biến đặc biệt đo trên thân xe	0-2600 µm (F); 0-1300 µm (N)
19	80-135-0400	F 5	0-5000 µm
20	80-135-0500	N 2.5	0-2500 µm
21	80-135-0600	FN 5	0-5000 µm (F); 0-2500 µm (N)
22	80-135-2400	N 7	0-7000 µm
23	80-135-0700	F 15	0-15 mm
24	80-126-0300	Bộ hoàn chỉnh SmarTest với đầu dò F 1.5	0-1500 µm
25	80-126-0400	Bộ hoàn chỉnh SmarTest với đầu dò FN 1.5	0-1500 µm (F); 0-700 µm (N)

Các tính năng cơ bản chung của phần body máy, bạn vui lòng xem phía trên.

Mục 25 có chi tiết hơn như sau

mã đặt hàng: 80-126-0400

Bộ chuyển đổi Bluetooth SmarTest để kết nối với cảm biến SIDSP (dòng MiniTest 740/45) như được liệt kê dưới đây, sử dụng với điện thoại thông minh hoặc máy tính bảng.

Phạm vi cung cấp:
