Máy đo bề dày lớp bê tông nhựa đường StratoTest 4100

Tình trạng:

Cho phép đặt hàng trước

Mã: StratoTest 4100

Máy cho phép đo không phá hủy độ dày các lớp không kim loại như nhựa đường, bê tông đến 400mm. Được chứng nhận TP D-StB 12, hiển thị kết quả trực tiếp, dễ dàng xác định vị trí phản xạ. ElektroPhysik – Germany

Cho phép đặt hàng trước

Mô tả

Máy đo bề dày lớp bê tông nhựa đường StratoTest 4100 của ElektroPhysik, sản xuất tại Đức, là một thiết bị đo lường đặc biệt được thiết kế để sử dụng trong điều kiện làm việc khắc nghiệt tại các công trường xây dựng. Nó cho phép đo độ dày của tất cả các lớp không kim loại trong các công trình xây dựng, bao gồm hỗn hợp bitum (nhựa đường), xỉ lò cao, bê tông, và các vật liệu khác.

Điểm nổi bật của StratoTest 4100 là khả năng thực hiện quá trình đo lường một cách không phá hủy, được chứng nhận bởi TP D-StB 12 – quy định kiểm tra kỹ thuật áp dụng cho việc tính toán độ dày bề mặt trong xây dựng đường.

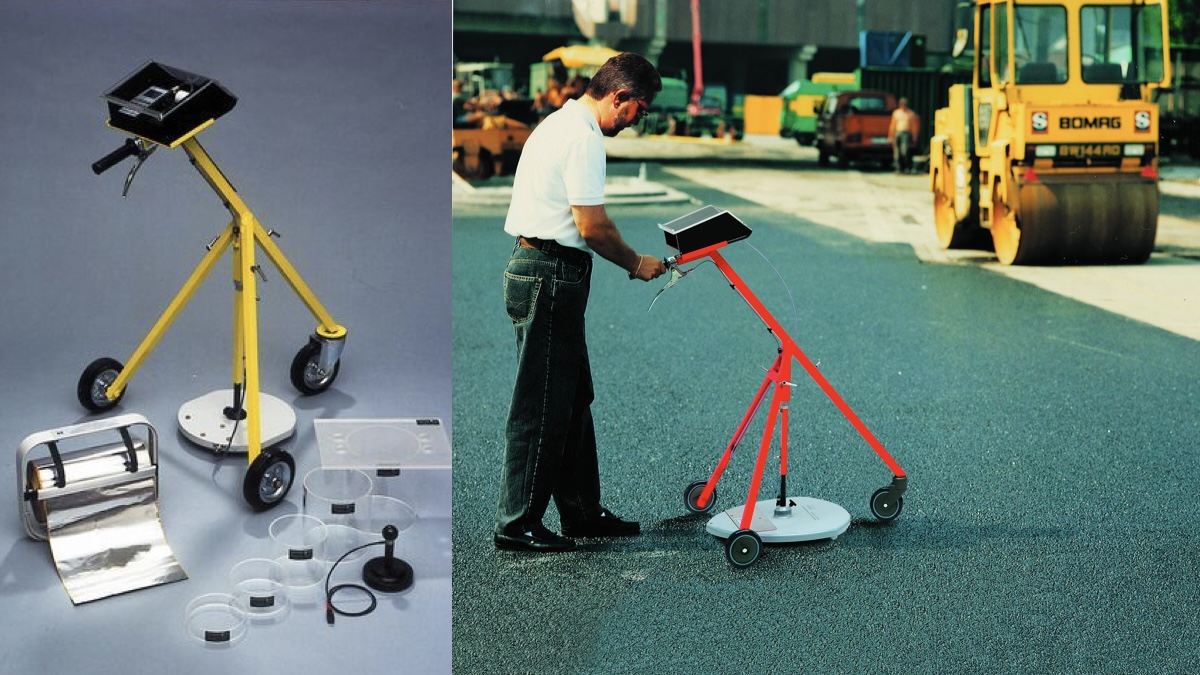

Máy đo bề dày bê tông nhựa đường trong xây dựng cầu đường StracoTest 4100 - ElektroPhysik - Germany.
Trong ứng dụng thực tế, StratoTest 4100 được sử dụng để đặt một lớp lá nhôm ở đáy của lớp nhựa đường chưa được áp dụng. Lá nhôm này sau đó được ép chặt bởi hỗn hợp sỏi, không cản trở quá trình liên kết giữa các lớp. Kinh nghiệm hàng thập kỷ cho thấy, lá nhôm không ảnh hưởng đến sự ổn định của các lớp nhựa đường. Điều này khác biệt so với phương pháp khoan lõi, không làm hại đến lớp xây dựng.

Máy đo được trang bị ba loại đầu dò cho các ứng dụng đặc biệt trong ngành xây dựng:

  • N 100ST: Đo lớp phủ trong xây dựng đường với phạm vi lên đến 100 mm.
  • N 400ST: Đo lớp cơ sở và lớp phủ trong xây dựng đường với phạm vi từ 0 đến 400 mm.

Tính năng nổi bật của StratoTest 4100 bao gồm:

  • Đo lường không phá hủy.
  • Phạm vi đo lên đến 400 mm.
  • Hiển thị trực tiếp độ dày.
  • Thực hiện đo lường không giới hạn tại cùng một điểm.
  • Dễ dàng xác định vị trí của các bộ phản xạ đo lường.

Thiết bị được cung cấp kèm theo bao gồm:

  • Máy StratoTest 4100.
  • Đầu dò đo N 400ST.
  • Xe đẩy gấp được sử dụng cho việc đo lường.
  • Tấm hiệu chuẩn.
  • Tai nghe.
  • Pin 9 V, loại 6LR61.
  • Hộp đựng bằng nhựa.

StratoTest 4100 hoạt động dựa trên nguyên lý kiểm tra dòng điện xoáy, cho phép đo các lớp vật liệu không kim loại trên đường với độ chính xác cao. Thiết bị có thể đo lường với các phạm vi và độ phân giải khác nhau, đảm bảo độ chính xác trong từng lần đo lường. Ngoài ra, máy có một màn hình LCD hiển thị số liệu, bộ nhớ dữ liệu cho phép lưu trữ khoảng 500 đến 6,000 lần đo lường cá nhân cùng thống kê, và được cấp nguồn bởi một pin 9V với thời gian hoạt động lên đến 20 giờ.

  • Nguyên lý đo lường: Dòng điện xoáy (eddy current testing).
  • Vật liệu có thể đo: Tất cả các lớp vật liệu không kim loại trên đường.
  • Bộ phản xạ: Lá nhôm hoặc tấm nhôm với kích thước khác nhau.
  • Phạm vi đo:
    • N400ST (đầu dò chuẩn): 0 – 40 cm.
    • N100ST (đầu dò tùy chọn): 0 – 10 cm.
    • N800ST (đầu dò tùy chọn): 0 – 80 cm.
  • Độ phân giải:
    • 0 – 30 cm: 0.1 cm.
    • 30 – 35 cm: 0.2 cm.
    • 35 – 40 cm: 0.4 cm.
  • Sai số của đầu dò chuẩn:
    • 0 – 30 cm: ± (0.1 cm + 2% giá trị đo).
    • 30 – 35 cm: ± 2% giá trị đo.
    • 35 – 40 cm: ± 3% giá trị đo.
  • Hiển thị: Màn hình LCD số.
  • Bộ nhớ dữ liệu: Chế độ DIRECT khoảng 500 lần đọc và giá trị thống kê; Chế độ SITE khoảng 6,000 lần đọc bao gồm thống kê.
  • Nguồn cung cấp: 1 pin 9V kiềm.
  • Thời lượng pin: ~20 giờ.
  • Nhiệt độ hoạt động: Máy đo: 0°C – 50°C; Đầu dò: 0°C – 70°C.

StratoTest 4100 không chỉ là một công cụ đắc lực cho việc đo lường độ dày lớp bê tông nhựa đường mà còn có thể áp dụng trong việc đo lớp bê tông trong công trình xây dựng bãi chôn lấp, mang lại giá trị to lớn cho ngành xây dựng với khả năng đo lường chính xác, nhanh chóng và không gây hại cho cấu trúc.

Chứng nhận TP D-StB 12 quan trọng như thế nào đối với StratoTest 4100?

Chứng nhận TP D-StB 12 là một tiêu chuẩn kỹ thuật quan trọng trong ngành xây dựng đường bộ, đặc biệt là ở Đức. Nó đề ra các quy định về phương pháp kiểm tra không phá hủy để đo độ dày bề mặt trong xây dựng và bảo dưỡng đường bộ. Đối với StratoTest 4100, việc có chứng nhận TP D-StB 12 có ý nghĩa quan trọng như sau:

  1. Đảm bảo chất lượng và độ chính xác: Chứng nhận này khẳng định rằng StratoTest 4100 đáp ứng các yêu cầu kỹ thuật nghiêm ngặt về độ chính xác và độ tin cậy trong quá trình đo độ dày của các lớp vật liệu không kim loại, như nhựa đường và bê tông, trong công trình đường bộ.
  2. Tăng cường niềm tin của người dùng: Các công ty xây dựng, kỹ sư, và nhà thầu có thể tin tưởng vào kết quả đo lường từ StratoTest 4100 khi thiết bị này được chứng nhận theo TP D-StB 12, biết rằng nó tuân thủ các tiêu chuẩn công nghiệp và được chấp thuận để sử dụng trong các dự án quan trọng.
  3. Tuân thủ quy định: Trong nhiều trường hợp, việc sử dụng các thiết bị đo lường đã được chứng nhận theo các tiêu chuẩn cụ thể như TP D-StB 12 là một yêu cầu pháp lý hoặc hợp đồng. Điều này đảm bảo rằng tất cả các công trình đường bộ được xây dựng và bảo dưỡng theo một chuẩn mực nhất định, giúp tăng cường sự an toàn và tuổi thọ của cơ sở hạ tầng.
  4. Cải thiện hiệu quả công việc: Với sự chấp thuận của TP D-StB 12, StratoTest 4100 có thể được sử dụng một cách rộng rãi trong các dự án xây dựng đường bộ, giúp các nhà thầu tiết kiệm thời gian và chi phí bằng cách loại bỏ nhu cầu cho các phương pháp đo lường phá hủy, đồng thời vẫn cung cấp thông tin chính xác về độ dày của lớp vật liệu.

Chứng nhận TP D-StB 12 không chỉ là một bằng chứng về độ chính xác và độ tin cậy của StratoTest 4100 trong việc đo độ dày lớp vật liệu không kim loại trong xây dựng đường bộ mà còn là một yếu tố then chốt giúp thiết bị này trở nên thiết yếu trong ngành xây dựng cơ sở hạ tầng hiện đại.

Dưới đây là bảng so sánh ưu nhược điểm giữa Máy đo StratoTest 4100 và Phương pháp khoan rút lõi

Tiêu Chí Máy đo StratoTest 4100 Phương pháp khoan rút lõi
Tính phá hủy Không phá hủy Phá hủy
Độ chính xác Cao Rất cao
Tốc độ đo Nhanh Chậm
Chi phí thực hiện Thấp Cao
Tác động đến cấu trúc Không ảnh hưởng Có thể gây hại
Khả năng tái sử dụng dữ liệu Cao Thấp

Như bảng so sánh trên, máy đo độ dày lớp bê tông StratoTest 4100 mang lại nhiều ưu điểm như không phá hủy cấu trúc, chi phí thực hiện thấp, tốc độ đo nhanh và không ảnh hưởng đến cấu trúc so với phương pháp khoan rút lõi truyền thống, dù độ chính xác của phương pháp khoan rút lõi có thể cao hơn một chút.

Bảng phụ kiện:

80-201-0005 MiniPrint 4100 incl. charger
06-007-0011 Paper for MiniPrint
85-159-0028 Ink ribbon for MiniPrint
80-900-0001 Charger for MiniPrint 4100 (supply schedule) – version 1
02-070-0042 Quick charger for NiMH batteries – version 1
02-064-0001 NiMH rechargeable battery (4 per MiniPrint)  price per piece – v. 1
80-900-0002 Charger for MiniPrint 4100 (supply schedule) – version 2&3
02-064-0017 Pack of 2 rechargeable NiMH batteries
